カテゴリー別製品一覧

検査機器

NEW 梅原モデル 株式会社
 マシニングセンター上での工程内寸法検査で精度を確認して製品の保証をキープ
製品の深い部分にある円の内径の測定が出来ます。

サイズ
6mm~8mm / 8mm~10mm / 10mm~12mm

検査可能な深さはmax155mmまで検査可能です。
加工途中及びマシニングセンター上で寸法精度を確認しております。
試作品の形状が難しい物も、ぜひ一度ご相談ください。

お問い合わせは、ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
株式会社 小森精機
精密研磨 各種ゲージ(プラグ・リング・ハサミ・高さ) 高精度 Rz0.4
材質:SKS3(焼入)
精度:外径公差0~-0.003㎜、真直度φ0.002㎜、内径公差+0.002㎜~0、面粗度Rz0.4
加工:円筒研磨、平面研磨

寸法と面粗度の両立が非常に難しい製品です。
ゲージとしての機能を満たすため、寸法精度は勿論、温度変化・歪・スクラッチ・クラックに細心の注意を払い、加工を行っています。
ハサミゲージや高さゲージなどにも対応可能です。
有限会社 加藤精工
画像寸法測定器(KEYENCE IM-7000)による測定例
当社では、画像寸法側的による測定を必要に応じて適宜行っています。
概要
アテック 株式会社
差圧式エアリークテスターF620
【グローバルサポート】
世界35ヵ国でサポート可能。弊社は世界に5つある製造拠点の1つです。

【ISO/IEC 17025 校正機関認定】
認定機関: A2LA 認定番号: 3049.04 認定範囲: 圧力‐ガス
https://portal.a2la.org/scopepdf/3049-04.pdf

【主な仕様】
正圧または負圧での差圧式リークテスト
差圧測定レンジ(ΔP)フルスケール : 500Pa または 5000Pa
128個のテストプログラム設定、2言語対応(英語 + その他)、RoHS指令及びCE指令適合

【テストモード】
•∆P/t (Pa/s) •流量 (mm3/s, cm3/s, cm3/min, cm3/h …)
•通気テスト •シールドコンポーネントテスト(密封品テスト)

【通信フォーマット】
•RS232: プリンタ •USB(スレーブ): PCデータ管理(Winateq300)
•USB(マスター): データ転送(パラメータ、テスト結果、統計データ 等)
•フィールドバス通信(オプション): PROFIBUS、PROFINET、DeviceNet、EtherNet/IP、Modbus
株式会社トライアルパーク
2次元弾塑性解析 ~自動リメッシング~
要素の変形度合に対応して最適な要素形状を自動再生成できる自動リメッシング(2次元版)機能により、しごき・潰し等複雑かつ局部的な大変形問題でもロバスト性を損なうことなく精度の高い解析を行うことができます。
梅原モデル 株式会社
バキュームテスター
バキュームテスターはタンク製品、ジョイント部品等の密壁が必要とされる製品に負圧を掛け密壁度を検査出来る検査装置です。実例としてpom製品に熱溶着で部品を取り付け密壁されているかをバキュームテスターを使って検査を行い不良0個を実現。pa66-gf・PBT-gf・PPS-gf等他の材質で作製された製品でも活躍中です。負圧は-10~-100kpaまで圧力掛けられます。



お問い合わせは、ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
関連URL: http://www.umehara-m.co.jp

株式会社 池田熱処理工業
品質検査|最新の検査機器と専門検査員による確かな品質
◆(株)池田熱処理工業~創業50余年、こだわり続ける堅実なものづくり~◆

当社では、自動車メーカーとの長年の取引において
品質管理体制を強化し、お客様の高度な品質要求に応えてきました。

2017年に
最新鋭の三次元座標測定機 DuraMax
マイクロビッカース硬さ試験機(MMT-X3A-PC)を導入。

充実した検査機器を組み合わせることで、
お客様のニーズにあわせたより高いレベルの品質を提供いたします。

<検査機器ラインナップ>
 ・デジタルマイクロスコープ
 ・ロックウェル硬度計
 ・マイクロピッカーズ硬度計
 ・ブリネル硬度計
 ・ショア硬度計
 ・金属顕微鏡
 ・磁粉探傷試験装置
 ・油・空圧耐圧試験機
概要
東将精工 株式会社
開先角度測定ゲージ GWA-402 開先 角度測定 開先ゲージ 肉盛 肉もり  溶接部 開先角度 橋梁 現場 造船 ガス
開先角度を「直接測定可能」にした当社オリジナルの商品です。
測定範囲は25°~60°(目盛1°)です。
用途は溶接部の開先角度の測定です。
現場作業の品質向上とスピードアップを実現します。
その他、測定範囲等、お客様の要求に応じて開発する事も可能ですのでお気軽にご相談ください。
直販いたしております。メールまたはFAXにてお見積もりをお受けいたします。


       ※校正証明書の発行承ります
梅原モデル 株式会社
品質管理 ピンゲージ マシニングセンター  0.01 はめあい 校正
サイズは1.00~7.00まで0.01刻みで揃えてあります、嵌め合いサイズを検査する事ができマシニングセンター上でも寸法を測定しながら寸法精度を出す事が可能となります。
器具の校正も定期的におこなっております。

試作のことならどんなことでも、お気軽にお問い合わせください。
お待ちしております!!

ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
梅原モデル 株式会社
マイクロスコープ 形状確認 品質管理 プラスチック 医療 小形状 肉薄
マイクロスコープを使用して狭いエリアの形状を確認します。加工時に起きるバリや小形状の部分をより鮮明に確認する事が出来る。
静止画像・動画の撮影も出来、打合せやお客様とのやり取りの時にも実像を見ながらお話が出来ます。

試作のことならどんなことでも、お気軽にお問い合わせください。
お待ちしております!!

ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
富士電子工業 株式会社
高周波焼入れ 割れ 磁気探傷
●磁気探傷とは…
非破壊検査の一種で、磁石につく強磁性体材料の表面及び直下の材料割れ、
鍛造割れ、焼割れ等のクラック(割れ)検査に適応します。


●磁気探傷の原理…
鉄釘にエナメル線を巻き、通電することで釘が電磁石になるように、
検査対象であるワークを磁化・着磁させ、磁化部分に割れがあれば
割口の両側がNとS極になり、着色or蛍光鉄粉液を撒布すると、
割れの幅の数倍にわたり磁粉が大量に吸着され、その部分が輝いてみえます。


●脱磁…
磁気探傷を行った後には、ワークを脱磁する必要があります。
これは研磨等の後工程で残留磁気が問題となるためです。


弊社では磁気探傷設備を保有しております。厳重な管理の上、
ベテランの作業員が検査を行うため、一般的なカラーチェックでは
発見できないような割れも見つけることができます。

ワークの割れにお困りのお客様も、一度富士電子に御相談下さい。
設備メーカーとして培ってきた経験と実績で、トータルにサポート致します。

お問い合わせは富士電子工業まで。
大阪府八尾市老原6-71
TEL:072-991-1361
株式会社 竹中機械製作所
各種ゲージ製作します
各種寸法確認ゲージ製作致します

写真はタービンブレードのタブテール部の加工確認ゲージです
材質はSK材にて熱処理、研磨しています

その他、穴加工後の寸法確認ゲージやテーパーゲージ、深さ確認ゲージなど
お客様のご要望に合わせて設計、製作致しますのでゲージにつきましてお困りの際は
一度ご相談ください

駿河精機株式会社
測れなかった車載デバイス・部品の「傾き・振れ」も、非接触で瞬間測定!
駿河精機の「レーザオートコリメータ」なら、車載デバイスや精密部品実装・検査の測定課題「触れない」「小さい・狭い」「結果がばらつく」「角度計算に時間が掛かる」困りごとを解決!
サカイ技研
研磨 外周 段付き ゲージ 長野
設備メーカ向けのゲージです。
鉄SKD11という材質で
外周研磨(外研)を施しています。

・サイズ:φ20~30 L50
・ロット:各1個
・製作期間:当日※要相談
・公差 :±0.005
サカイ技研
段付 特殊 ゲージ 長野
量産メーカ向けのゲージです。
お客様の要望でオール加工で受注させて頂きました。

・材質:鉄SK(sk)
・サイズ:φ約12 L100
・ロット:各1個
・製作期間:当日※要相談
オリンパス株式会社

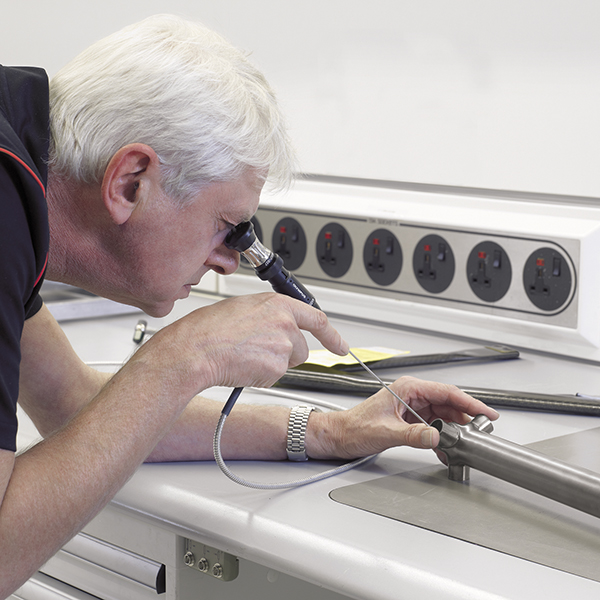

小径の加工穴の検査に威力を発揮する、φ1.2mm~の極細スコープ「MKシリーズ」
小径の加工穴の検査に威力を発揮する、φ1.2mm~の極細スコープです。
オリンパス株式会社

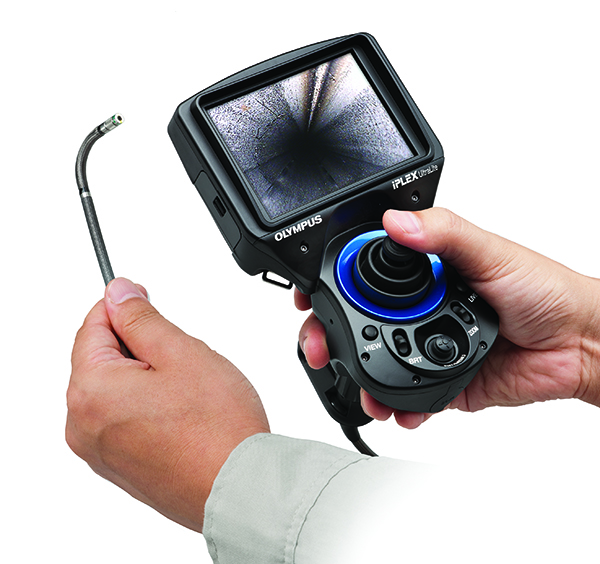

手のひらサイズに高画質・高性能を凝縮した、超小型ビデオスコープ 「IPLEX UltraLite」
検査のフィールドを拡大する、手のひらサイズの高画質・高性能ビデオスコープです。
オリンパス株式会社

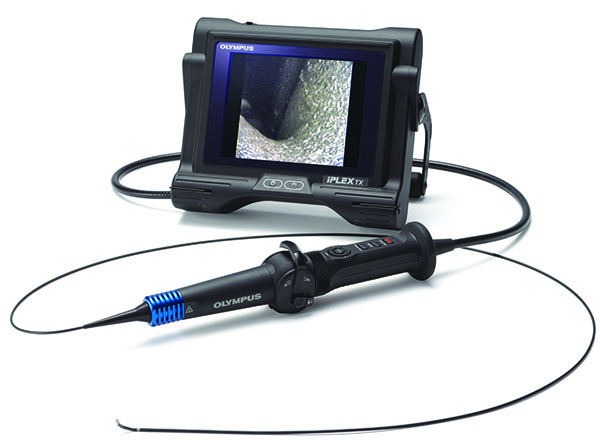

小径の加工穴を鮮明に目視検査。φ2.4mmの極細径ビデオスコープ 「IPLEX TX」
高画質とタフさを兼ね備えた、外径2.4mmの極細ビデオスコープです。
オリンパス株式会社

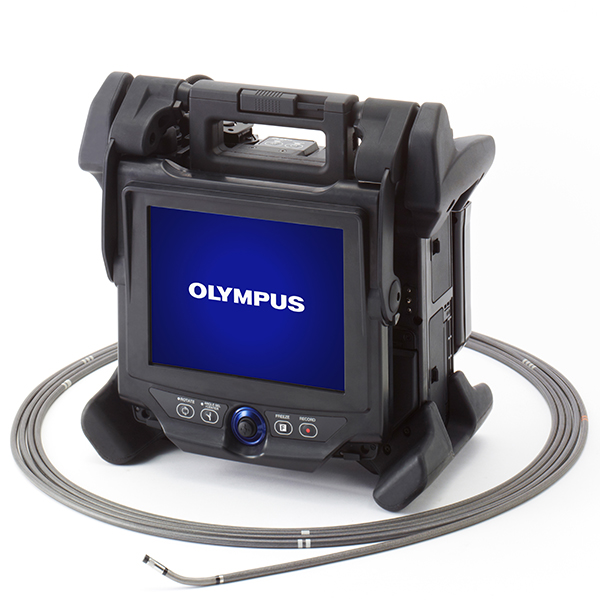

オールラウンドに活躍する、ビデオスコープの新スタンダード 「IPLEX Rシリーズ」
フラッグシップ機に迫る高画質と明るさを実現。ステレオ計測などの先進機能にも対応するビデオスコープのスタンダードモデルです。
オリンパス株式会社

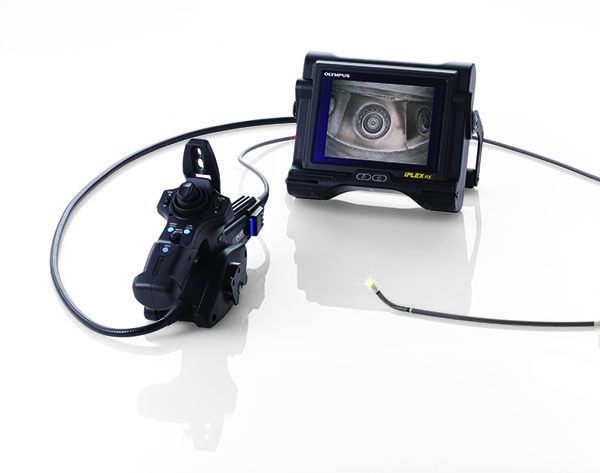

わずかな欠陥も見逃さない、ビデオスコープの最上位機種 「IPLEX NX」
プロフェッショナルの高度なニーズに応える、ビデオスコープのフラッグシップモデルです。
株式会社 清水木型製作所
検査 非接触3次元測定 測定
製品の品質管理でお悩みありませんか?

◆測定機やセンサーは高価で取扱いも大変、誰でも簡単に管理する道具はないものか?
◆厳しい公差で品質保証を求められており、歩留まりが悪いがなぜだろう?

プレス品や成形品は相手部品との関係で隙間や干渉の有無などの管理が重要です。

弊社の【検査治具】【検具】は

お客様の【困った】を【良かった】に!

【不安やストレス】を【安心】に!


扱いやすく、軽量で、高精度な検査治具をワンストップで製作。
品質管理の道具である【検査治具】の品質保証が、お客様にとってまず【第一の安心】と考えます。


弊社では
2014年8月より
【非接触3次元測定機 ベクトロン】を導入し
レーザー測定により、短時間で正確に多くの情報を得ることができるようになりました。
製品のどこがどのように変形しているのかなど不具合箇所をカラーマップにより見える化することで
誰でも製品の品質がわかるようになりました。


試作品や小ロットの製品なので検査治具を作るまでは・・・とお悩みのお客様には
【測定】のみのご依頼もお受け致しますのでお気軽にお問合せ下さい。


株式会社 清水木型製作所
測定担当:八木

0537-86-4328
株式会社 竹中機械製作所
テーパー模範各種を製作いたします
テーパー模範(マスター)各種ゲージ製作
も弊社の得意分野でもあります。

画像詳細 サイズ 10インチ  材質 GOV31  熱処理 サブゼロ処理


三次元測定機を駆使してテーパー当たりに関して90%以上保障
95%狙いで製品を保証いたします。
株式会社 トライテクス
空圧試験治具
樹脂ワークの穴を塞ぎつつ、エアーを注入することにより、ワークに漏れるような隙間がないかを確認するための治具です。
扱いやすいように小型化・簡易化を意識して設計製作をしました。
株式会社 トライテクス
検測装置
自動加工ラインの中でワークを自動測定する装置です。
ワークの反転・良品とNG品の仕分け排出機能が一体になっています。
株式会社 岩本モデル製作所
ピンゲージ 幾何公差 測定 超鋼 セラミック 【 pin gauge 】
弊社で使用しているピンゲージセットです。

材質 : 超鋼合金 、 セラミック等
使用メーカー : 新潟精機株式会社 、 株式会社ドムコーポレーション (写真)

ピンゲージは主に穴径の測定に使用します。様々な直径の穴に対応させるためには、沢山のピンゲージが必要になります。岩本モデル製作所では、φ0.5~φ15.0までのピンゲージを、百分の一ミリ刻みで各工場に用意し、品質保証を行っています。
ピンゲージは穴径の測定だけでなく、ギアの等級測定の軸に使用したり、ダイヤルゲージと併用して偏芯の測定を行ったり、複数本のピンゲージと三次元測定機を駆使して軸の平行度を測定したり、幾何公差の検査にも活躍します。
弊社のピンゲージは、ISOの管理手順に基づいて校正・保管され、精度が保たれた状態で測定に使用しています。


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社 竹中機械製作所
検査測定機設計製作します
各種測定検査機の設計、製作致します
写真はダイカスト製品の変形度を瞬時に測定する機械です
電気設計、配線も社内で行えます
お客様の仕様に合わせて製作致します
梅原モデル 株式会社
嵌め合い検査ゲージを多彩に作製して品質を保証いたします。ギヤ系 精度
測定具・測定機で測定出来ない深い部位や、MC(マシニング)上での測定が必要な場合や
嵌め合いを確認したい時に、簡易的に勘合する相手物の寸法を作成して測定を行います。
ギヤ試作品の可動確認をする為の精密寸法形状箇所に最適。

試作のことならどんなことでも、お気軽にお問い合わせください。
お待ちしております!!

ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
松井電器産業株式会社
画像検査システム|SMT実装 目視検査(外観検査)の自動化,不良検出率の向上
【高感度カメラによる外観検査システム開発】

基板実装における電子部品等の有無 ・ キズ、ムラの検出 ・ 色識別など、
これまで目視で行っていた検査工程を自動化。
お客様の工程に合わせたカスタムメイドシステムをご提供致します。

<特徴>
 ・自社の検査工程の改善のために開発を続けてきた技術なので、
  実際の現場の意見や感覚を取り入れている。
 ・各工程、製品にあわせたオーダーメイド設計に対応。

<こんなことにお困りではありませんか?>
 ・検査工程が多く、人員確保が難しい。
 ・不良検出力を向上したい。
 ・品質管理、トレーサビリティーを見直したい。


~業務支援システム~

松井電器産業ではSMT実装現場から様々な要望を製品化し、サポートします。

まずはご相談ください。 誠心誠意ご対応させていただきます。


梅原モデル 株式会社
溝幅はブロックゲージで測定して品質保証をいたします。  品質管理
溝幅や勘合溝、隙間等を検査し深い部分までの溝幅の均一を検査できます。
1.005~1.49までは0.01刻みで検査でます。

試作のことならどんなことでも、お気軽にお問い合わせください。
お待ちしております!!

ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
株式会社 岩本モデル製作所
スクリューキャップテスター DTXS-10N トルク測定中!
トルクゲージでは回す・ひねる力を測定することができます。
本来は回し易さ(操作性)を確認するための試験機ですが、弊社では分割ピン打ちで作成したギアの負荷テストの為に使用します。スクリューキャップテスターにギアをセットし、大歯ギア側にひねる力を加えることで、ピンが外れたり、ズレないかを確認します。加わった力の大きさが数値として表示されますので、常に一定基準以上の強度が保障できます。
弊社現場男子がお客様の安心のため、力いっぱい回させていただきます!


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
