カテゴリー別製品一覧

部品

NEW 多田プラスチック工業株式会社
超高精度成形
自動車部品
 超高精度(約10/1000mm、μm単位の精度)での成形が可能
NEW 多田プラスチック工業株式会社
ヘッドアップディスプレイ(HUD) 射出成形
精密成形+反射防止塗装
 塗装・電鋳治具マスキング塗装にも対応
NEW 多田プラスチック工業株式会社
自動車部品(パワートレイン関連、PCU) 自動インサート成形(射出成形 + ナット) コンデンサー ハウジング(筐体)
①4種類×12箇所のカラー/ナットをインサート成形
②横型成形機で多関節ロボットによる自動インサートによる寸法安定化
③スーパーエンプラ(PPS GF+MD)55に対応
④スーパーエンプラを450tクラスの大型機で対応
⑤用途 パワートレイン関連(PCU)部品
 車載コンデンサー部品(インバータ搭載)ハウジング
⑥寸法精度の要求対応
NEW 多田プラスチック工業株式会社
自動車部品 カメラ洗浄ユニット(小型DCポンプ(生産) + 成形品(一部生産)の組立)
自動車用カメラ洗浄ユニット(小型DCポンプ + 成形品等)
 ①ドライビングサポート&セキュリティ 運転支援システム用
  バックモニター部品
 ②小型DCポンプは、設計から提案し、弊社工場で生産
 ③樹脂成形品の一部は、弊社工場で生産
株式会社鬼頭精器製作所
SCM415 スピンドル シャフト
【SCM415  シャフト スピンドル】

【業界・使用用途】

自動車関連(試作)業界
生産財治具
生産設備

【加工内容】
NC旋盤→マシニング→フライス→浸炭焼入→外径研磨→セラミックコーティング

→外形研磨→内径研磨→最終検査

【特徴】
全長149.5㎜ φ18のシャフトなっております。

材料手配から最終検査までの加工は社内で一貫して行っております。(焼入、セラミック除く)

内径の公差がφ12+0.008に仕上がっております。

外径の公差がφ18+0.008~0.010に仕上がっております。

外径軸部分の面相度はG▽▽▽となっております。

高精度スピンドル、高精度シャフト、高精度軸)
工作機械、専用機械、マシニングセンター、旋盤等の主軸、スピンドルは、数十年の実績があります。
熱処理歪も考えて、加工を進めて行きます。
内径テーパー研磨、外径テーパー研磨にも対応致します。
また、組立後の内径研磨加工等にも対応しています。

*回転数・・・・2000~50000回転
*振れ精度・・・あくまでゼロ狙いですが、図面、客先要求に対応致します。
*外径公差・・・0.001
*内径公差・・・0.001
*同軸度・・・・・0.001
*真円度・・・・0.001

(機械部品の幾何学精度保証)
精密開会部品加工は、得意とするところです。
削り出し、木型鋳造、鋳鋼、ダイキャスト、ロフトワックス、その他
真空ポンプ、コンプレッサー、車輛、工作機械、専用設備、専用機械、農耕機械、建築機械等
あらゆる分野での精密部品を製造しています。
NC旋盤、M/C、外径研磨の工程を使い、高精度の機械部品加工に対応を致します。
鋳造の欠陥検査、塗装まで対応致します。

*穴ピッチ・・・0.002以上保障
*サークルピッチ・・・0.002以上保障
*外径公差・・・0.001まで
*内径公差・・・0.001まで
*直角度・・・・0.005(M/C加工)0.001(研磨加工)
*同軸度・・・・0.001
*面粗さ・・・0.1zまで対応

*斜め油孔対応可
*熱処理対応可・・高周波焼入れ、浸炭焼入れ、真空焼入れ、窒化処理、タフトライド、その他

1級技能士が、あらゆる工程で、精密加工を実現できます。

*L/T・・・2W~4W
*品質保証・・・客先要求により、検査データを提出
*価格・・・・低価格で「高品質(都度相談必要です)

ご相談・質問等ありましたら、お気軽にご連絡ください。

詳しくは、ホームページまで

(株)鬼頭精器製作所http://www.kitouseiki.co.jp/




オーティス株式会社
超強力接着&リワーク用シート(両面テープ)
非常に強力な接着力があるシート(両面テープ)でありながら、
ある特別な方法で、きれいにリワーク(剥がす)できるテープです。

リワークにより、相手部材を再利用(リサイクル)できる場合もあり、
リペア(修理)用途だけでも、ご使用頂けます。糊残りもしません。

強力な接着力により、従来ご使用材料の半分の面積で、十分な効果を
発揮できるケースがございます。

また、ビス止め・カシメ等が不要になったり、軽量化の面でも、
お役に立てるケースがございます。

シール性能もございますので、防水用途でも実績がございます。

自動車エンブレムやエアロパーツ、配線ケーブルの固定テープとしても
お使い頂いております。

お客様のご用途・使用方法により、適正材料・接着方法・リワーク方法を
ご提案させて頂きますので、まずは、お問合せください。
オーティス株式会社
設計の自由度向上!! 自動車の内外装部品を接着・接合する強力両面テープ (低VOC 製品)
クリップや機械留めに代わり、
自動車の内外装部品装着用で 主流となっている、
アクリルフォームテープの
プレス 打ち抜き加工は オーティスへお任せください。

アクリルフォームテープは
アクリル発泡体を基材にした高品質両面接着テープで、
クリップや機械止めを凌ぐ接着保持力があり、
高温・低温の厳しい温度環境下でも、
非常に強い耐久力を発揮します。

また、曲面への追従性に優れ、
設計の自由度も 高めることができます。

タブ付け等貼り付け時の取り扱いに適した形で
納入いたします。




特徴 【高品質・高性能・高信頼性】

● 初期接着力、最終接着力が強力
 有効接着面積が多く得られる

● 耐可塑剤性、耐候性、耐水性・耐薬品性に優れ
 安定した品質が確保できる

● 部品等の膨張収縮に追随し、
 応力緩和・吸収・分散性に優れる

● 面接着により、シール性を確保し、ガタ音を排除し、
  穴やリテーナーが不要
  防錆性能を向上し、軽量化を促進

● 部品取付け面の簡素化、部品の共用化、
  組付け工程の柔軟化・自動化 でコストダウン可能

● 変化への追随:デザインの変更、材質の変更に柔軟に対応

菊地歯車株式会社
展示会出展決定致しました。
[得意技術] 展示会出展決定致しました。

自動車部品&加工EXPO

2018年1月17日(水)から19日(金)の3日間 【東京ビックサイト】で開催致します。

開催時間: 17日(水)、18日(木) 10:00~18:00  19日(金) 10:00~17:00

会場   : 東京ビックサイト

是非、弊社ブースへのお立ち寄りをお待ちしております。



関連URL: http://expo-nagoya.jsae.or.jp/
エクスロン・インターナショナル株式会社
Y.CT Compact 高出力X線CT 450kV
Y.CT Compactは、3次元画像検査に最適なCT(コンピュータ断層検査)システムであり、鉄ならば65 mm、アルミならば250 mmまでの厚さのワークに対応します。 スライス画像をわずか30秒で取得でき、 製造プロセスの監視、品質管理、プロトタイプ制作などに適しています。

画像取得向けに最適化された高解像度450 kV X線発生装置とラインセンサーを搭載し、 3次元画像データを簡単かつ迅速に取得します。
Y.CT Compactは、工業用CT(コンピュータ断層検査)を手頃な価格で実現するソリューションであり、 優れた検査スループット、省スペース性、簡単操作によって高い経済性を発揮します。
株式会社鬼頭精器製作所
スパイラルベベルギア SCM415 モジュール3.0
【スパイラルベベルギア SCM415 モジュール3.0】

【業界・使用用途】

自動車関連
工作機械業界
生産設備

【特徴】
モジュール3.0のスパイラルベベルギヤになります。

材質はSCM415を使用しております。

主な特徴としては、焼き入れ(戻)HRC60~63入っております。

また、使用した際の音・振動を減少させるために歯研しております。

モジュール 3.0

歯数 21

圧力角 20°

軸角 90°

ピッチ円直径 63.00

歯巾 15

スパイラル角右 35°

歯溝フレ 0.020以下


(高精度スピンドル、高精度シャフト、高精度軸)
工作機械、専用機械、マシニングセンター、旋盤等の主軸、スピンドルは、数十年の実績があります。
熱処理歪も考えて、加工を進めて行きます。
内径テーパー研磨、外径テーパー研磨にも対応致します。
また、組立後の内径研磨加工等にも対応しています。

*回転数・・・・2000~50000回転
*振れ精度・・・あくまでゼロ狙いですが、図面、客先要求に対応致します。
*外径公差・・・0.001
*内径公差・・・0.001
*同軸度・・・・・0.001
*真円度・・・・0.001

(機械部品の幾何学精度保証)
精密開会部品加工は、得意とするところです。
削り出し、木型鋳造、鋳鋼、ダイキャスト、ロフトワックス、その他
真空ポンプ、コンプレッサー、車輛、工作機械、専用設備、専用機械、農耕機械、建築機械等
あらゆる分野での精密部品を製造しています。
NC旋盤、M/C、外径研磨の工程を使い、高精度の機械部品加工に対応を致します。
鋳造の欠陥検査、塗装まで対応致します。

*穴ピッチ・・・0.002以上保障
*サークルピッチ・・・0.002以上保障
*外径公差・・・0.001まで
*内径公差・・・0.001まで
*直角度・・・・0.005(M/C加工)0.001(研磨加工)
*同軸度・・・・0.001
*面粗さ・・・0.1zまで対応

*斜め油孔対応可
*熱処理対応可・・高周波焼入れ、浸炭焼入れ、真空焼入れ、窒化処理、タフトライド、その他

1級技能士が、あらゆる工程で、精密加工を実現できます。

*L/T・・・2W~4W
*品質保証・・・客先要求により、検査データを提出
*価格・・・・低価格で「高品質(都度相談必要です)

ご相談・質問等ありましたら、お気軽にご連絡ください。

詳しくは、ホームページまで

(株)鬼頭精器製作所http://www.kitouseiki.co.jp/
株式会社 イナック
イナックの総力を結集して作り上げたヘッドライトモック
弊社が得意としているアクリルやポリカーボネートの切削加工、透明光造形、アルミ蒸着メッキや塗装などの二次処理といった持てる力の全てを結集して作り上げたヘッドライトモックです。
これらの技術を活かし、あらゆるニーズにお応えします。


まずはお問い合わせを!!

E-mail: toiawase@kk-inac.com
Tel: 0564-27-1855
株式会社 イナック
自動車ヘッドライトモデル 精密仕上げ モック製作
自動車用灯体のモックアップモデルです。

意匠部品の中でも特に高い要求品質にも応えることができます。
全てマシニングによる切削加工であり、カバーについては特に精密な手仕上げにより、ツールマーク残りは皆無です。
また、レフレクタの蒸着メッキ、塗装についても対応可能です。

まずはお問い合わせを!!

E-mail: toiawase@kk-inac.com
Tel: 0564-27-1855
株式会社 竹中機械製作所
NUT 工作機械部品 高品質 単品加工
少数精鋭工場として、信頼性の高い製品をお届け致します。

(コメント)

一般的な加工になりますが、内径部にM65x2のネジ加工をしております。
ネジ部はJIS一級ネジ限界ねじゲージで品質保証を致しました。

台形ネジ・ボールネジ・角ネジといった特殊ネジ加工も是非、ご相談下さい

材質 S45C

名古屋営業所 名古屋駅より徒歩7分
〒450-0002
愛知県名古屋市中村区名駅4-25-17
三喜ビル5F  E7号室
TEL 052-414-7644
FAX 052-414-7196

機械加工 旋盤 横マシニング 平面研磨 円筒研磨 ワイヤーカット
多品種小ロット 試作加工
設計 配電盤製作 三次元加工 愛知 名古屋 岐阜 奈良 京都

株式会社竹中機械製作所
Jiangsu Nanfang Bearing Co., Ltd.

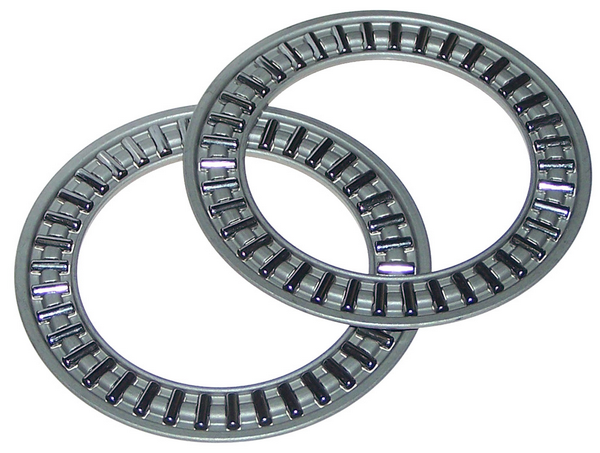

エアコンコンプレッサー用ニードルベアリング
江蘇南方軸承股份有限公司は精密部品やニードルベアリング等を生産する中国トップ企業です。
- 中国初のニードルベアリングをメインに生産する上場企業。
- 中国初のオートバイ用精密クラッチを生産する企業
Jiangsu Nanfang Bearing Co., Ltd.
自動車発電機用ワン・ウエイプーリ
江蘇南方軸承股份有限公司は精密部品やニードルベアリング等を生産する中国トップ企業です。
- 中国初のニードルベアリングをメインに生産する上場企業。
- 中国初のオートバイ用精密クラッチを生産する企業。
Jiangsu Nanfang Bearing Co., Ltd.
ステアリングシステム用ニードルベアリング
江蘇南方軸承股份有限公司は精密部品やニードルベアリング等を生産する中国トップ企業です。
- 中国初のニードルベアリングをメインに生産する上場企業。
- 中国初のオートバイ用精密クラッチを生産する企業
沢根スプリング株式会社
SUS 板バネ 表面処理SSブラック
【製品】
板バネ

【材質】
SUS304CSP
板厚:0.8
表面処理:SSブラック

複雑な曲げ加工から単純な曲げ加工まで対応可能。

少量(1個)から量産まで製作対応可能です。

沢根スプリング株式会社
〒432-8523 静岡県浜松市南区小沢渡町1356
TEL:053-447-3451 FAX:053-448-8298
E-mail:soudan@sawane.co.jp
URL:http://www.sawane.co.jp
沢根スプリング株式会社
トーションスプリング SUS304 φ0.7
【製品】
トーションスプリング

【材質】
SUS304-WPB
線径:φ0.7

複雑な曲げ加工から単純な曲げ加工まで対応可能。

少量(1個)から量産まで製作対応可能です。

沢根スプリング株式会社
〒432-8523 静岡県浜松市南区小沢渡町1356
TEL:053-447-3451 FAX:053-448-8298
E-mail:soudan@sawane.co.jp
URL:http://www.sawane.co.jp
沢根スプリング株式会社
トーションスプリング SUS304 φ0.9
【製品】
トーションスプリング

【材質】
SUS304-WPB
線径:φ0.9

複雑な曲げ加工から単純な曲げ加工まで対応可能。

少量(1個)から量産まで製作対応可能です。

沢根スプリング株式会社
〒432-8523 静岡県浜松市南区小沢渡町1356
TEL:053-447-3451 FAX:053-448-8298
E-mail:soudan@sawane.co.jp
URL:http://www.sawane.co.jp
株式会社 ミヤジマ
フランジ径φ320トレーラーのリアアクスルシャフトSNCM420H
[用途]大型トレーラーのシャフト
[品名]リアアクスルシャフト
[材質]SNCM420H
[材料径]φ120
[ロット]150本
[工法]アプセット鍛造
[金型]汎用金型+専用金型使用

ツバ径φ320、単重140kg 当社最大級寸法の駆動軸です。

シャフトの軸部とフランジ径の差が大きいほど、メリット大です。

お問い合わせは営業まで✩
株式会社 ナンシン
マイクロチューブ断面図      金属 パイプ 微細 薄肉 極細 銅 SUS
当社のパイプのファインカット断面です。

金属パイプ、薄肉のパイプ、極細のパイプお探し出来たら一度お問い合わせください!



是非お試しください!

株式会社 ナンシン
399-3702  長野県上伊那郡飯島町飯島739
TEL 0265-86-3175(代) FAX 0265-86-4221URL
http://www.nanshin.com

hakkai 株式会社
【PBT樹脂 精密成形品・精密金型】 車載用リレー部品 ボビン
写真は、 車載用リレー部品 ボビンです。
成形材料:PBT樹脂

当社のタイ工場(アユタヤ・ハイテク工業団地)で生産しています。

タイ工場でも日本同様に試作金型製作~試作成形~量産金型製作~量産成形と一貫して対応いたします。

精密金型、精密成形品でお困りの方は、hakkaiにご相談ください。

- hakkai株式会社 -
松田鉄工株式会社
φ31、φ25.4パイプでのウォーターパイプ、銅パイプからスチールパイプ切り替えで大幅コストダウン
外径31mm、25.4mmのパイプで製作したウオーターパイプの試作品が約10点ほど完成しました。
その中でも大きいものを写真に撮ってみました。 100円玉が小さく見えます。  我が社では大きな製品になってしまいます。  まだ試作段階ですが、これからお客さんで検証してもらい、量産に向けて進んでいくことを願っています。
これまで銅パイプで製作していたウォーターパイプをスチール製に切り替えて大幅にコストダウンに成功した事例もあります。 パイプの中を流れる水の種類によっては十分にスチールパイプで対応できる可能性があります。
株式会社 竹中機械製作所
試作、特注ボルト製作いたします
特注にてボルトを製作いたします
ロット1個から
材質は一般鋼材をはじめ真鍮やアルミ、チタンなどにも対応いたします
規格にない特殊なピッチや長さなどでお困りの際はご相談ください
六角穴も社内で加工出来ます
有限会社 共栄木型鋳造
各種マニホールド AC4B 複雑中空形状 複雑アルミ鋳物なら共栄へ
【 自動車のアルミ鋳物、ステンレス鋳物の試作なら神奈川の共栄へ! 】


アルミ鋳物の試作が早い!!


エギゾーストマニホールド
インレットパイプ
インテークマニホールド


複雑中子を使用した中空形状のアルミ鋳物なら共栄へ!


試作・小ロット量産に最適


1. シェルなどの金型不要
   (自硬性砂型のみで製作のため木型で対応)

2. 耐圧製品実績多数

3. 含浸手配なども可能です


複雑形状の試作品、小ロットリピート品なら、共栄木型鋳造です


■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□


お見積は即日、翌日までに提出可能

” 共栄は見積から短納期です ”

アルミ鋳物なら、とにかくお問い合わせを!

お問い合わせ先

(有)共栄木型鋳造

担当 : 技術営業 清水まで
TEL : 0463-54-5660

< 共栄のホームページでアルミ鋳物の知りたい情報を入手! >
http://www.scn-net.ne.jp/~eslg/kyoei/Top_page/


■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□■□
三元ラセン管工業株式会社
ベローズか?フレキシブルチューブか?見た目ではあまり変わらないが?
フレキシブルチューブもベローズも長さは140mm 両端50A(sch10)パイプ付の製品で価格は約4倍の差がありますが、耐久試験では10倍以上の差が付くと思います。

フレキシブルチューブ 材質SUS304
内径54mm 外径70.5mm 9山 板厚0.4mm

ベローズ 材質SUS316L
内径54mm 外径72mm 19山 板厚0.2mmx2層



次の展示会出展は

第78回応用物理学会 秋季学術講演会
会 期 : 2017年9月5日(火)~8日(金)
会 場 : 福岡国際会議場 国際センター・福岡サンパレス
主 催 : 応用物理学会

第20回関西機械要素技術展
会 期 : 10月4日(水)~6日(金)
会 場 : インテックス大阪 5号館21-10
主 催 : リード・エグジビションジャパン

中小企業 新ものづくり・新サービス展
会 期 : 12月6日(水)~8日(金)
会 場 : 東京ビックサイト
主 催 : 全国中小企業団体中央会
hakkai 株式会社
車載用リレー部品 精密成形品 精密金型 PBT樹脂
精密成形品 精密金型 車載用リレー部品
PBT樹脂

弊社タイ工場生産品 アユタヤ ハイテク工業団地
概要
中興化成工業株式会社
ふっ素樹脂粘着テープ AGF-100FR (テフロン PTFE製)
ふっ素樹脂フィルムを基材とし、片面にシリコーン系粘着剤を塗布した粘着テープです。色は、清潔感のある乳白色です。PEコア品や剥離紙付きタイプもあります。
マテックス株式会社
【自動車メーカー様必見!】遊星歯車減速機 LGU 75-M12【車自動扉へ採用!】
■製品名
遊星歯車減速機 LGU75-M12
【自動車メーカー様必見!車自動扉へ採用!】

■特徴
マテックスは遊星歯車減速機の試作・設計・量産で豊富な実績を持っています!
マテックス遊星減速機 LGU 75-M12は75mmのコンパクトサイズ!「高耐久性」というマテックス遊星の優れた特徴を以って、大手自動車メーカーのマイクロバス、自動ドア駆動部に20年以上採用され続けています!確かな実績を持つマテックス遊星の看板商品です。この遊星減速機 LGU 75-M12は、自動車部品を初めとし、工作機械、生産設備、住宅設備など、様々な場面で活躍しています。

マテックス遊星は、カタログシリーズ品は勿論、お客様のスペックに応じた受託開発・製造でも豊富な実績を持ち、プラスチック、ダイキャスト、焼結合金、鍛造、転造、切削の知識と技術を組み合わせることによって、サイズ、性能、精度、強度、価格面でお客様のニーズに合わせた製品タイプをご用意できます!またユニット化によって簡単に製品の取り扱い・組込みができ、減速比も重ねるだけで増大可能です。

様々なご要望に対応できる技術と知識、量産性がマテックスの強みです!

■仕様
 ・実減速比 : 3 / 4 / 5
 ・外径寸法 : 75φ
 ・ギア材質 : 鉄

■用途
 ・マイクロバス自動扉駆動部
 ・裁断機
 ・介護用昇降リフト
 ・ウィンチ
 ・コンクリートポンプ車
 ・水門のバルブ開閉装置 他

■備考
ユニットを2段、3段と重ねることで、速比の増大が可能です。
マテックス株式会社
【車サイドミラー駆動部に採用!】遊星歯車減速機LGU 26-S【自動車メーカー様必見!】
■製品名
遊星歯車減速機LGU 26-S
【自動車メーカー様必見!車サイドミラー駆動部に採用!】

■特徴
マテックスは遊星歯車減速機の設計開発・試作・量産で豊富な実績を持っています!
遊星減速機LGU 26-Sは、外径26mmとスモール設計!焼結焼入でギアを構成しており、量産性にも優れています。この遊星減速機LGU 26-Sは、日本で初めてサイドミラーが電動化された際、大手自動車メーカーの自動車のサイドミラー駆動部に採用された確かな実績を持っています。遊星減速機LGU 26-Sは自動車載部品の他にも、電動工具、小型機器など様々な用途で使用されています。

マテックス遊星減速機は、カタログシリーズ品は勿論、お客様のスペックに応じた受託開発・製造でも豊富な実績を持ち、プラスチック、ダイキャスト、焼結合金、鍛造、転造、切削の知識と技術を組み合わせることによって、サイズ、性能、精度、強度、価格面でお客様のニーズに合わせた製品タイプを用意できます!また、ユニット化によって簡単に製品の取り扱い・組込みができ減速比も重ねるだけで増大可能です。

様々なご要望に対応できる技術と知識、量産性がマテックスの強みです!

■仕様
 ・実減速比 : 4.5
 ・外径寸法 : φ26
 ・ギア材質 : 焼結焼入

■用途
 ・サイドミラー折り畳み機構
 ・芝刈り機スタータ部品
 ・電動ドライバーなどの電動工具
 ・トイレの蓋の自動開閉部分
 ・浴槽磨き機         他


■備考
ユニットを2段、3段と組み合わせる事で、速比の増大が可能です。
