電子・電装部品

概要
エイブリック株式会社
【エイブリック株式会社】車載用 超小型 150mA LDOレギュレータ「S-19251シリーズ」
エイブリック株式会社は、世界最小*1(0.8×0.8×0.41mm)車載用LDOレギュレータ「S-19251シリーズ」の発売を開始しました。

LDOレギュレータは、出力電圧を一定に保つよう制御するICです。新製品「S-19251シリーズ」は、5.5V入力、1.0~3.5V出力、消費電流20μA、105℃動作、150mA 出力電流の車載用LDOレギュレータです。

世界最小*1である車載用パッケージ「HSNT-4(0808)B (0.8×0.8×0.41mm)」を採用しており、市場の強い小型化要求に対応します。更に小型でありながら低消費電流20μAを実現しています。さらに、車載ICの品質規格「AEC-Q100」に対応しており、アメリカ自動車工業会 (AIAG) が定める「生産部品承認プロセス(PPAP))にも対応可能です。

近年、自動車の多機能化や電装化が進み、各種モジュールの搭載部品点数が大幅に増加しつつあります。しかし軽量化やデザイン性の観点からモジュールの基板を大きくすることはなかなか許容されません。そのため、モジュールに搭載される部品には、小型化の要求が高まっています。

従来、LDOレギュレータにおいては小型化と車載品質確保の両立は非常に困難でしたが、ABLICが培ったパッケージ小型化技術を最大限活用することで、小型化と車載品質確保の両立という課題を解決しました。

*1 2018年1月、当社調べ。車載用LDOレギュレータ用パッケージとして。
概要
エイブリック株式会社
【エイブリック株式会社】小型・高放熱TO-252-5Sパッケージを採用した、「車載用 36V動作 250mA LDOレギュレータ S-19212シリーズ」
S-19212シリーズは、高耐圧36V動作の車載用250mA LDO レギュレータです。出力電圧精度は高精度の±2.0%で、出力電圧は2.5V~16.0Vの範囲にて0.1Vステップで選択可能です。6.5μAと低消費電流のためバッテリー直結システムの暗電流削減に最適です。さらに、5種類のパッケージラインナップと合わせて幅広いニーズに対応します。
エイブリック株式会社
【エイブリック株式会社】125℃動作 SPIバス シリアルEEPROM S-25AxxxBシリーズ
S-25AxxxBシリーズ は、車載用・高速・ワイドレンジ動作のSPIバス シリアルEEPROMです。
業界最高水準の品質で、エンジン、メカユニット、スイッチ、インバータなど、熱源に近い環境でも高信頼性を発揮し、お客様の重要なデータを過酷な環境下から守ります。
エイブリック株式会社
【エイブリック株式会社】150℃動作 3ワイヤ シリアルEEPROM S-93S46A/56A/66A
S-93S46A/56A/66Aは、車載用・高温動作の3ワイヤシリアルEEPROMです。
容量は1 Kビット、2 Kビット、4 Kビットで、構成はそれぞれ64語 × 16ビット、128語 × 16ビット、256語 × 16ビットです。
連続読み出しが可能で、このときアドレスは16ビットごとに自動的にインクリメントされます。
通信方式はMicrowire方式です。

●詳細仕様はこちらへ
https://www.ablic.com/jp/semicon/datasheets/automotive/automotive-serial-eeprom/s93s46a56a66a/
概要
エイブリック株式会社
【エイブリック株式会社】EDLCのセルバランスと過充電保護に最適な、車載用EDLC保護IC S-19190シリーズ
概要
S-19190シリーズは、EDLC(電気二重層コンデンサ)のセルバランスと過充電保護に最適な、車載用EDLC保護ICです。主な機能は、セルバランス(複数のセルの電圧を同じ電圧に保つよう制御すること)機能と過充電を検出し保護する機能です。従来の保護ICは、制御可能なセル数があらかじめ決まっており、それより少ないセル数や多いセル数では対応しにくい場合がありました。本製品は業界で初めて1セル単位での保護を可能にし、多段積みでご使用いただくことで、あらゆるセル数への対応が可能になります。さまざまなアプリケーションで、最適な回路構成を提供することができます。
概要
エイブリック株式会社
【エイブリック株式会社】125℃動作 36V高耐圧ボルテージディテクタ S-19110シリーズ
~12V鉛バッテリー電圧を直接検出可能。ECUの消費電流を低減~
S-19110シリーズは、車載用125℃動作 36V高耐圧ボルテージディテクタです。
自動車には、12V 鉛バッテリーが搭載されており、ECU(電子制御ユニット)の電源として使われています。12V鉛バッテリーの電圧変化によるECUの誤動作を防止するために、各ECUは12V鉛バッテリーの電圧を監視する必要があります。新製品S-19110シリーズは、この12V鉛バッテリーの電圧を直接検出することができるボルテージディテクタです。従来、通常のボルテージディテクタで12V鉛バッテリー電圧を検出する場合、外部に分圧抵抗を設ける必要がありましたが、S-19110シリーズは、入力電圧36V、定格45Vの高耐圧製品のため、直接12V鉛バッテリーに接続することが可能です。これにより、外部の分圧抵抗が不要になり、分圧抵抗によって消費されていた電流約100μAを2.0μA以下に削減することができ、ECUの暗電流対策に大幅に貢献することができます。
概要
エイブリック株式会社
【エイブリック株式会社】ウォッチドッグタイマ・リセット内蔵LDOボルテージレギュレータ「S-19500/19501シリーズ」
~ウォッチドッグタイマの容易なON/OFF制御で、ソフトウェアの簡素化に貢献~
「S-19500/19501シリーズ」は、車載用125℃動作 ウォッチドッグタイマ・リセット内蔵LDOボルテージレギュレータです。
「S-19500/19501シリーズ」は、システムへの電源供給(LDOレギュレータ)、電源電圧の監視(リセットIC)、誤動作の監視(ウォッチドッグタイマ)を1チップ化した電源用ICです。
近年、自動車に搭載される電気・電子機器の増加に伴い、それらの機器の故障を検出し安全を確保できる機能安全を強化するために、マイコンの動作を外部から監視することが求められています。マイコン監視のための回路を単機能ICで組んだ場合、回路設計の複雑化、部品点数の増加という課題がありました。新製品「S-19500/19501シリーズ」は、LDOレギュレータ、リセットIC、ウォッチドッグタイマを1チップ化することで、市場の要望に応えた製品です。省スペース化、部品点数削減とともに、回路設計の容易化を実現します。さらにウォッチドッグタイマのON/OFF制御を容易にすることで、ソフトウェアの簡素化にも貢献します。
概要
エイブリック株式会社
【エイブリック株式会社】SENSE端子付きボルテージディテクタ S-19102~9シリーズ
~電圧監視およびCPUリセットの信頼性を向上~
車載機器での電圧監視およびCPUリセットの信頼性を向上する、車載用SENSE端子付きボルテージディテクタです。
機器の電子回路に供給される電圧を監視し、一定の電圧以下に低下した場合、リセット信号を出力することで電子回路の誤動作を防ぐICです。電源端子(VDD)とは別に検出電圧入力端子 (SENSE端子) を備えており、SENSE端子電圧が0Vまで低下しても電源端子へ電圧が供給されるため、リセット出力が不安定になりません。カーナビゲーション、カーオーディオ等の車載機器における電圧監視およびCPUリセットにお使いいただけます。
概要
エイブリック株式会社
【エイブリック株式会社】車載用125℃動作ホールIC S-57A1/K1シリーズ
「S-57A1/K1シリーズ」は、車載用125℃動作ホールICです。
磁気感度精度が±1.5mTと高精度のため、磁石と組み合わせた機構の動作ばらつきを小さくすることができます。それにより機構設計の自由度が増し、実装基板の縮小など、トータルコストの低減に貢献します。
エイブリック株式会社
【エイブリック株式会社】AEC-Q100準拠 125℃動作 ボルテージディテクタ S-19100シリーズ
「S-19100」シリーズは自動車および車載機器での使用を可能とする125℃の動作保証を実現した製品です。自動車向けIC品質規格のAEC-Q100にも対応しています。さらに独自の高信頼性CMOS技術により、消費電流は270nA typ.と車載用ボルテージディテクタとしては世界最小レベル*1です。製品としては、温度保証125℃品に加え105℃品、パッケージはSOT-23-5 (2.9×2.8×1.3mm)、SC-82AB(2.0×2.1×1.1mm)をラインナップしています。
ザインエレクトロニクス株式会社
[ザインエレクトロニクス] 車載機器向けOpenLDI対応THC63LVD827-Q
THC63LVD827-QはFull HD (1920×1080)クラスの解像度をサポートするDual PixelLink LVDSトランスミッタICです。小型パッケージの為、カーナビゲーション、スピードメーターなどの車載機器に最適です。また自動車向けIC認定のためのストレス試験を規定した自動車品質試験規格であるAEC-Q100に対応しています。
http://www.thine.co.jp/products/num_details/THC63LVD827-Q.html

ザインエレクトロニクス株式会社
[ザインエレクトロニクス] 車載機器向けOpenLDI対応THC63LVD827
THC63LVD827は1080p/1920×1440の解像度をサポートするDual Pixel Link LVDSトランスミッタICです。小型パッケージの為、タブレット、ノートPC等高解像のモバイル機器に最適です。
当社サイトで、データシート、アプリケーション・ノートなど、より詳細な情報をご覧いただくことが出来ます。
http://www.thine.co.jp/products/num_details/THC63LVD827.html

ザインエレクトロニクス株式会社
[ザインエレクトロニクス] 車載機器向けOpenLDI対応THC63LVDM87
THC63LVDM87は1080p/WUXGAの解像度をサポートするLVDSトランスミッタICです。1.8V駆動による低消費電力及び小型パッケージを採用している為、タブレット、ノートPC等モバイル機器に最適なLVDSトランスミッタICです。
当社サイトで、データシート、アプリケーション・ノートなど、より詳細な情報をご覧いただくことが出来ます。
http://www.thine.co.jp/products/num_details/THC63LVDM87.html
ザインエレクトロニクス株式会社
[ザインエレクトロニクス] 車載機器向けOpenLDI対応 THC63LVDF84B(5S)
THC63LVDF84B(5S)は24ビットのフォーリングエッジクロック対応のLVDSレシーバICです。-40~85℃までの温度拡張している為、車載品や産業機器向けにもお使いいただけます。
当社サイトで、データシート、アプリケーション・ノートなど、より詳細な情報をご覧いただくことが出来ます。
http://www.thine.co.jp/products/num_details/THC63LVDF84B-5S.html
ザインエレクトロニクス株式会社
[ザインエレクトロニクス] 車載機器向けOpenLDI対応 THC63LVDM83C(5S)
THC63LVDM83C(5S)はSXGA+の解像度をサポートするトランスミッタICです。-40℃~85℃の温度拡張の為、産業機器や車載製品にもお使いいただけるLVDSトランスミッタICです。
当社サイトで、データシート、アプリケーション・ノートなど、より詳細な情報をご覧いただくことが出来ます。
http://www.thine.co.jp/products/num_details/THC63LVDM83C-5S.html

概要
ERNI Electronics 株式会社
EV自動車実績有 1.27mmピッチ信号用コネクタ
1.27mmピッチの表面実装コネクタで、基板間接続、水平接続、アングル接続、フラットケーブル接続など多岐に渡る接続が可能なコネクタです。
メス側の接点形状は、弊社独自のツイステッドデュアルビームを採用し、振動に強い 高信頼性の接続を実現しております。
また、基板間は、8mm~20mmで且つ1mm単位での高さ設定が出来る製品群をご用意し、アダプターをご使用いただきますと、最大40mmの基板間を実現します。
概要
ERNI Electronics 株式会社
ライティング用 大電流接続用コネクタ
IDC Connectorは、自動車のランプメーカーと共同開発した、超小型の電線接続用コネクタです。
電線の接続は、特別な治具を使わず簡単に接続が可能です。
定格電流は、最大17.5A と大電流の接続が可能です。
また、Daisy Chain 接続が出来ることも大きな特徴です。
概要
ERNI Electronics 株式会社
ヘッドライト、BMC用 2.54mm大電流用コネクタ
2.54mmピッチの小型コネクタながら、最大12Aの電流接続可能な、基板 対 電線 コネクタです。
使用温度範囲が、-55 ~ +150℃ と耐熱性があり、また欧州のLV214に対応しております。
誤嵌合防止機能として、ハウジングに極性を設けたり、色(4色)にて識別可能な製品です。
概要
ERNI Electronics 株式会社
ヘッドライト、BMC用 1.27mm 大電流コネクタ
1.27mmピッチで軽薄短小でありながら、最大8Aの電流を接続可能な、基板 対 電線 コネクタです。
使用温度範囲が、-55~+150℃ と耐熱性があり、また、欧州規格のLV214に対応した製品群を提供しております。
概要
ユーブロックスジャパン株式会社
ADAS向け3Dセンサー内蔵推測航法GNSSモジュール
u-bloxのADR技術は、内蔵の3Dセンサーの情報と車両の速度情報を組み合わせて、GNSS信号が失われた期間や、受信が困難なビル群でもナビゲーションの精度を大幅に改善します。

M8 GNSSプラットフォームにジャイロと加速度計を搭載することで、屋内外での最高性能の測位を実現。すべての高精度車両ナビアプリケーションに最適です。

モジュール搭載のジャイロと加速度計データへのアクセスに加え、事故復元システムにより、車の衝突がトンネル内や屋内駐車場内で起こった場合でも、事故発生場所の状況を提供し保険請求を円滑化します。ユーブロックス社の高精度ADRシステムは、数キロメートル続くトンネル内でもドライバーを誘導できます。センサー・データと不揮発性メモリ内の保存位置情報を継続的に監視することにより、直ちに盗難車両の位置を特定できます。

https://u-blox.com/ja/gps-modules/pvt-modules/neo-m8l.html
※評価キット(NDAが必要です)
  EVK-M8L、日本語説明書あります。
概要
ユーブロックスジャパン株式会社
センチ単位の位置制度 高精度GNSSナビゲーション・アプリケーション
ZED-F9P マルチバンドGNSSモジュールは、自動運転技術や高精度ナビゲーションシステムに対応したセンチ単位の
位置精度を実現した次世代のGNSSモジュールです。
22x17x2.4mmサイズのZED-F9Pは、u blox F9プラットフォームの技術を利用し、数秒で高精度測位性能を提供します。
4つのGNSSコンステレーション(GPS、GLONASS、Galileo、BeiDou)すべてのGNSS信号を同時に使用する
マスマーケット向けマルチバンド・レシーバーです。
Shenzhen Hytera Communications Co., Ltd.
OEM車載基板実装受託サービス
実装のあらゆるニーズにお応えします。
それぞれの特性に合わせて最適な自動化ラインを整備しています。


概要
リズム協伸株式会社

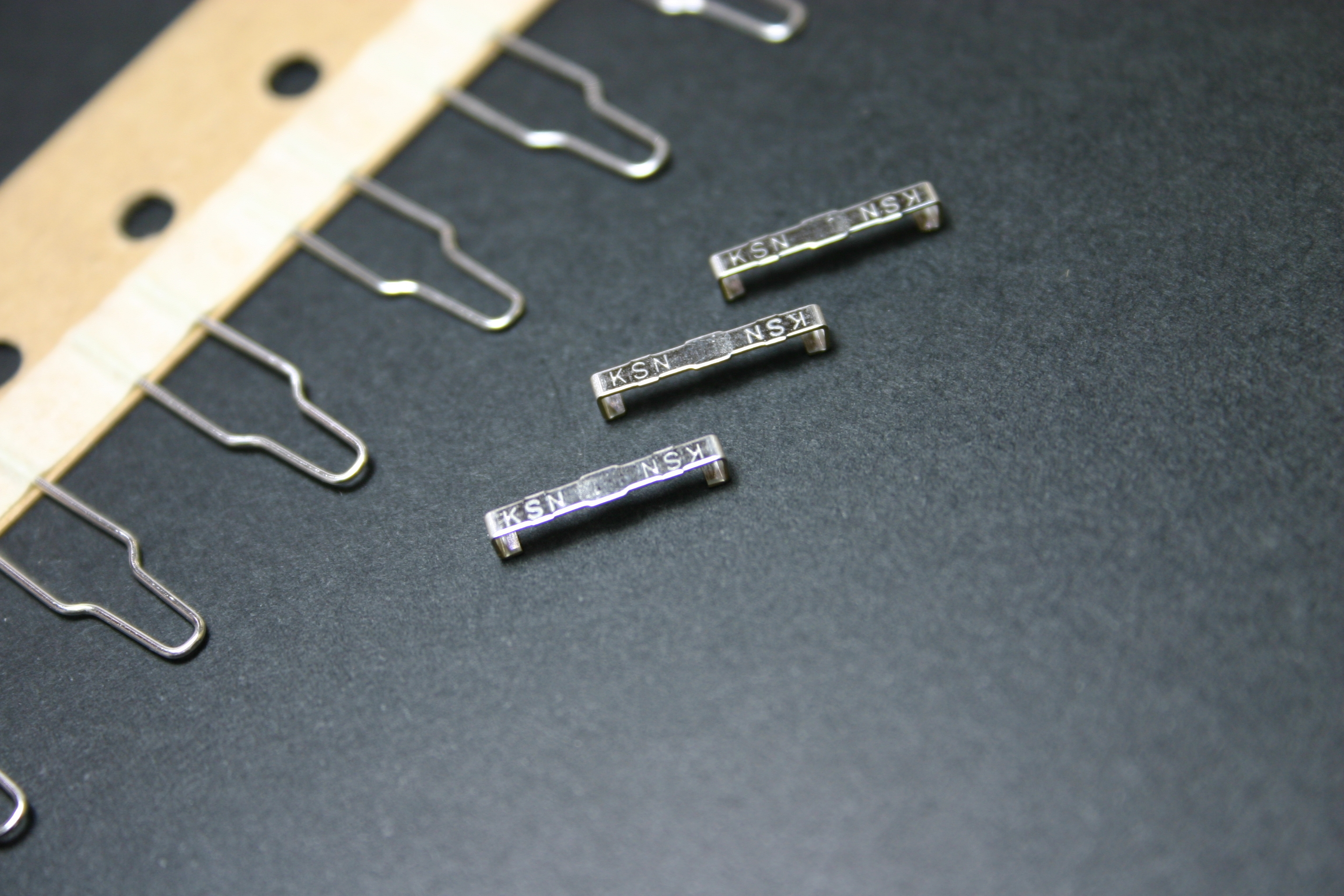

基板実装用ジャンパー端子
基板上で交差する電気信号のパターンを迂回する目的として使用する
ジャンパー端子を標準品として用意しております。
概要
リズム協伸株式会社

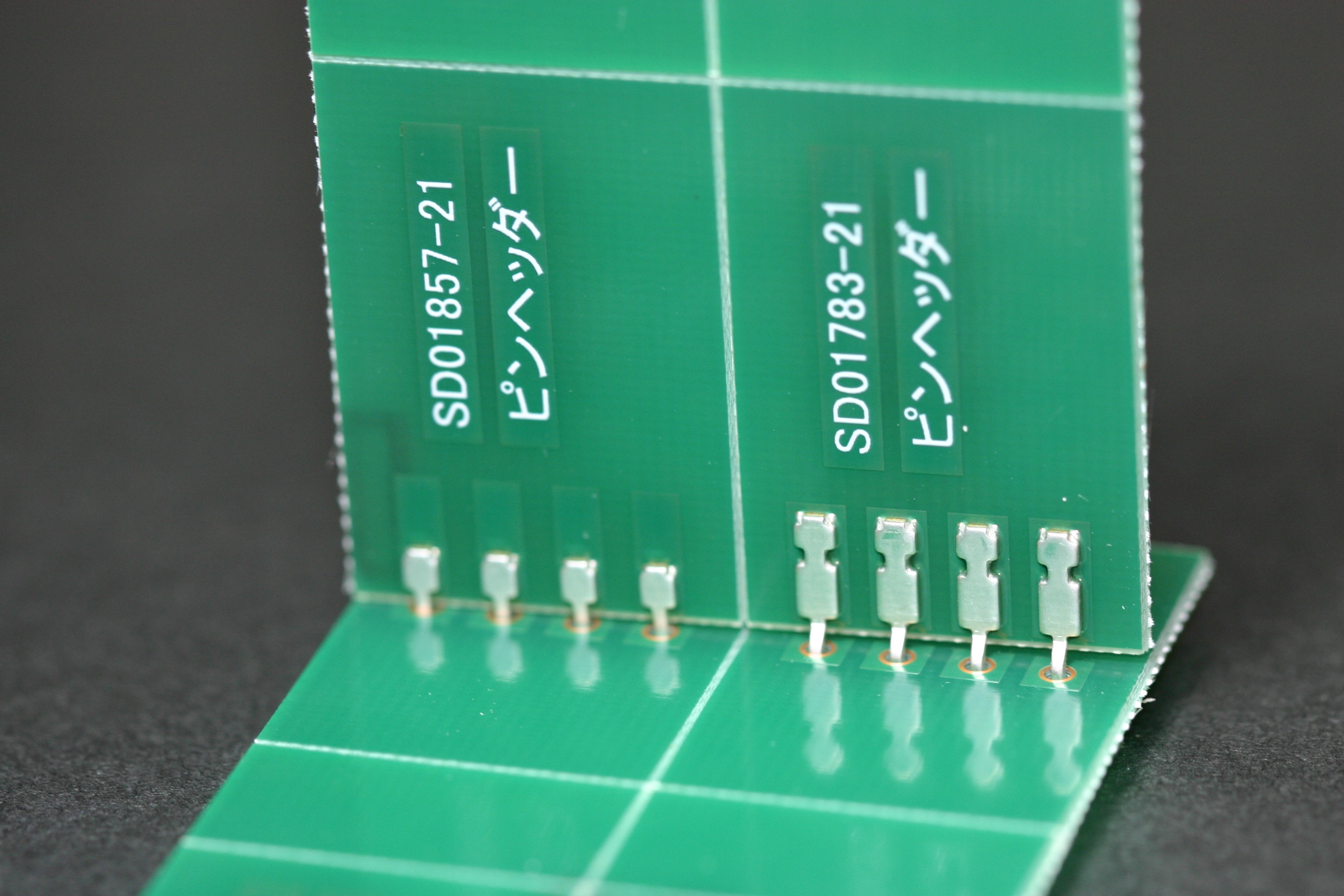

基板実装用ピンヘッダー
リズム協伸は基板同士の接続を目的とした基板接続用端子を標準品として用意しております。
概要
リズム協伸株式会社

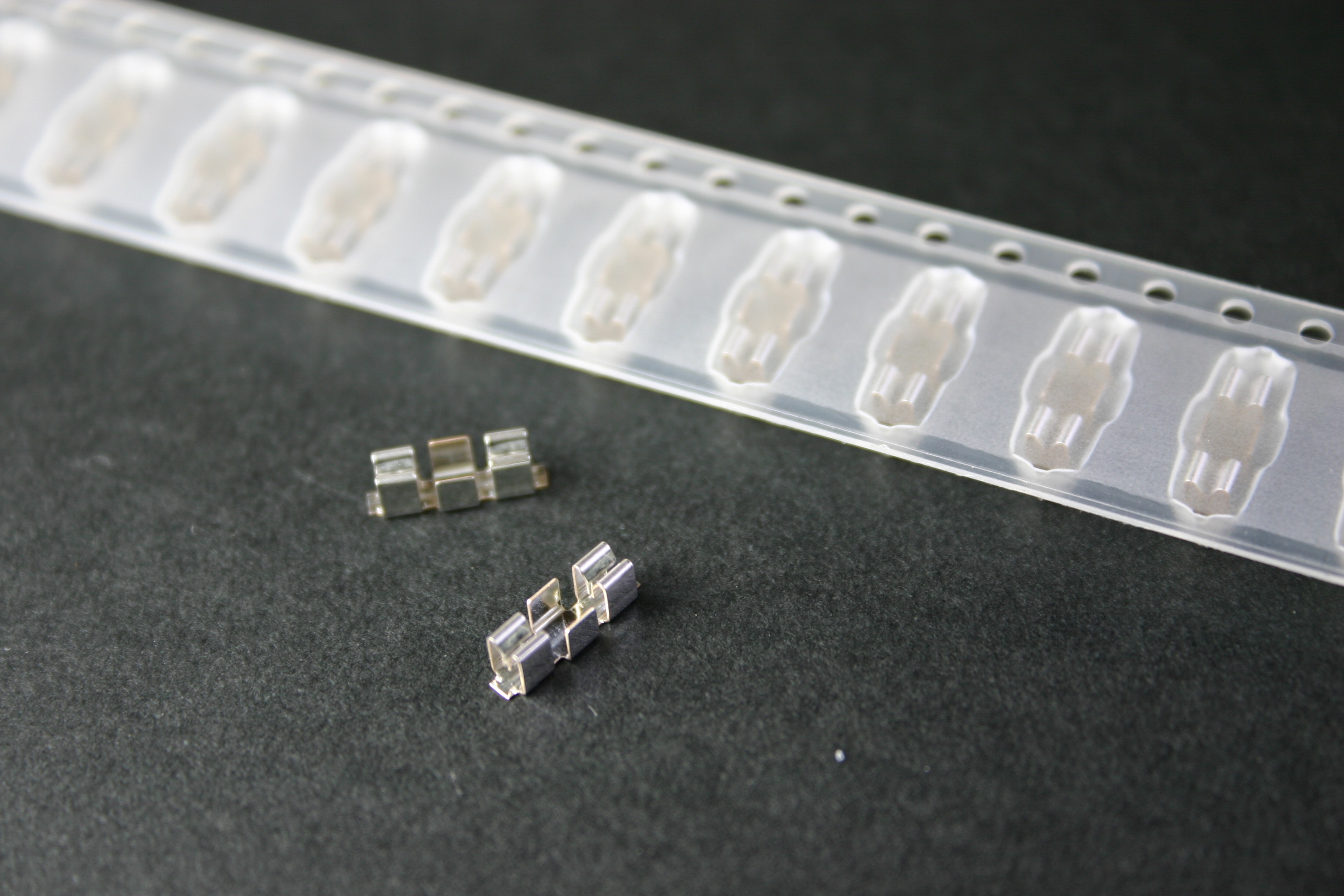

基板実装用シールドクリップ
リズム協伸が標準品として用意しているシールドクリップは全て基板実装用でSMT用です。
シールドクリップはシールドケースを基板上に取り付ける為のクリップです。
概要
リズム協伸株式会社

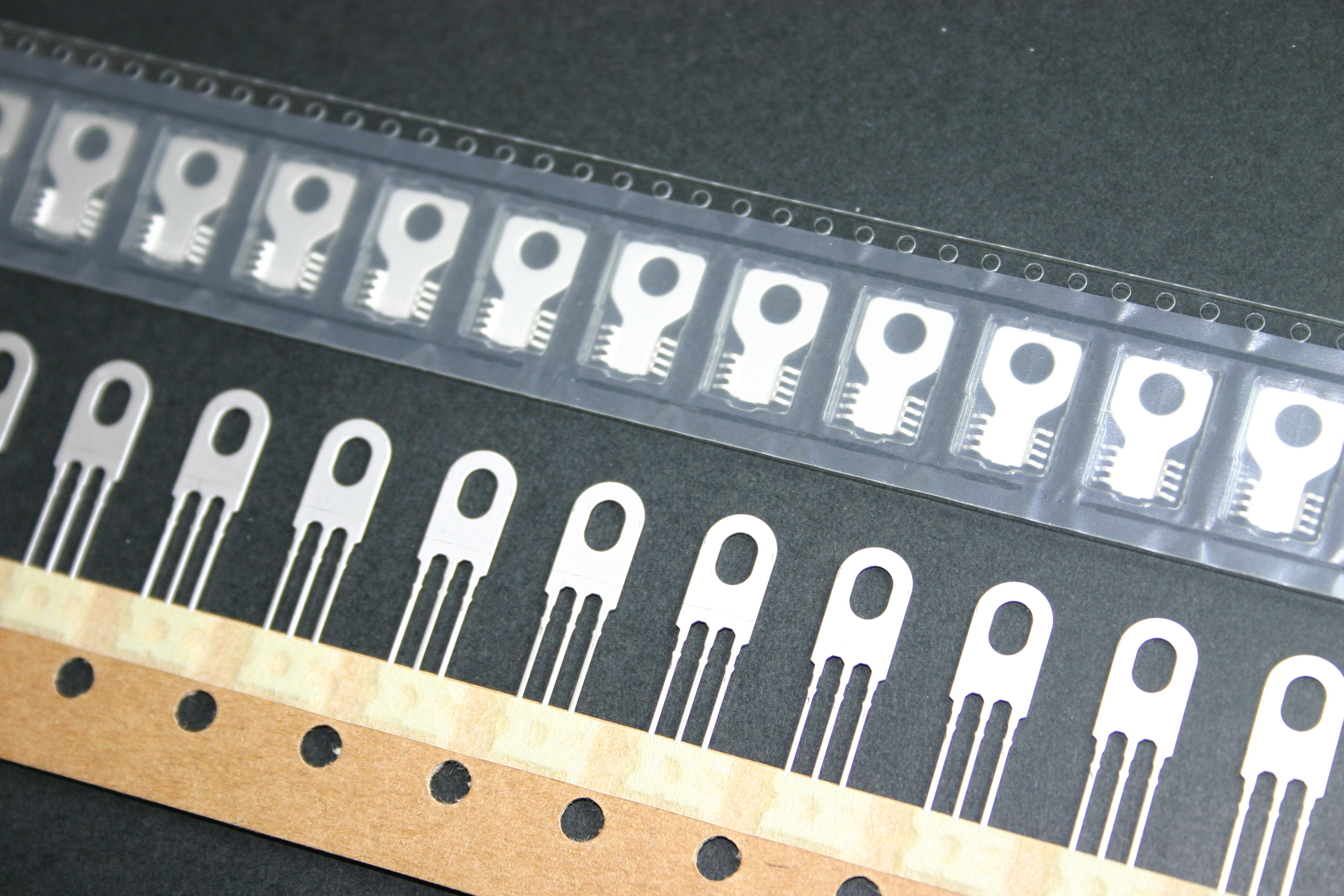

基板実装用アース端子(グランド接続用等)
リズム協伸が標準品として用意しているアース端子とアースバネは全て基板実装用です。
アース端子は、基板からのGND接続などで使われます。その接続方法は、
アース端子の穴(基板の穴)に、ネジなどを貫通させ筐体などに接続されます。
アースバネは、基板に実装して、筐体などに接触させる事により接続します。

基板のレジスト開口部に直接接続される場合より、
端子に表面にメッキ処理を施したアース端子と接続させる事によりGND接続の
信頼性を向上できます。また、ネジなどで締め付ける際に、半田付け部に避ける
事によって半田クラックなどを防ぐ事ができます。
概要
リズム協伸株式会社
基板実装用ネジ端子
リズム協伸が標準品として用意しているネジ端子は全て基板実装用です。
基板に実装されたネジ端子は、丸端子などを使用したハーネスとの接続などに使用されます。
概要
リズム協伸株式会社
タブ端子
タブ端子は、国際規格「I E C 6 0 7 6 0 Flat, quick-connect terminations 」に整合した
日本工業規格「JIS C 2809 平形接続子」にて制定されております。
リズム協伸のタブ端子はこれに準拠しておりますので、
各社のリセプタクル(接続子)に適合し接続する事ができます。
リズム協伸は、このJIS規格が制定される以前よりタブ端子の製造販売を続けてきた実績があります。
厳選された材料と厳重な品質管理のもとに製造しておりますので、
他社のリセプタクル(接続子)との嵌合状態に於いて優れた電気特性と機械的特性を発揮いたします。
概要
リズム協伸株式会社
プリント基板に自動実装可能な金属プレス製品
プリント基板に自動実装可能な金属プレス製品を提供いたします。
製品は「タブ端子」「ネジ端子」「アース端子」「アースバネ」「シールドクリップ」「ピンヘッダー」「ヒューズクリップ」「基板接続端子」「ワイヤー端子」「放熱用端子」「チェック端子」などの汎用品にてご提供しております。また、汎用品にない金属プレス製品も自動実装化へのご提案、製品の設計検討にも対応いたします。
オン・セミコンダクター株式会社
700MHz ITS対応チップセット
オン・セミコンダクターは,次世代700MHz ITSに対応した,RFおよびBB(ベースバンド)のチップセットを開発しました。外付け部品が少なく,実装基板をを小さくすることができます。
700MHz帯高度道路交通システムの標準規格であるARIB STD-T109に準拠しています。
2ダイバシティ受信に対応でき,カーナビゲーションシステムや車車間通信・路車間通信のアプリケーションに最適です。
