Mahle 展示会取材アーカイブス

2015年 東京モーターショー

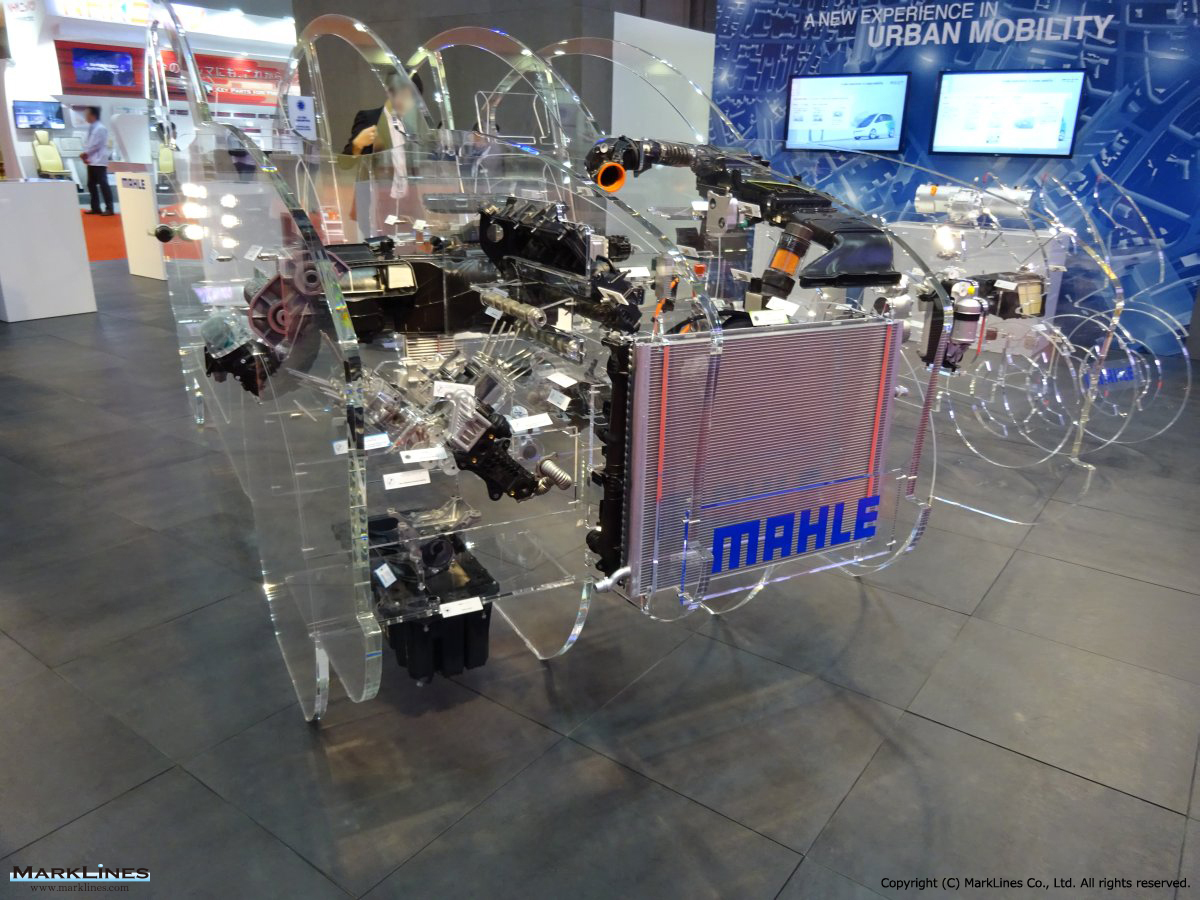

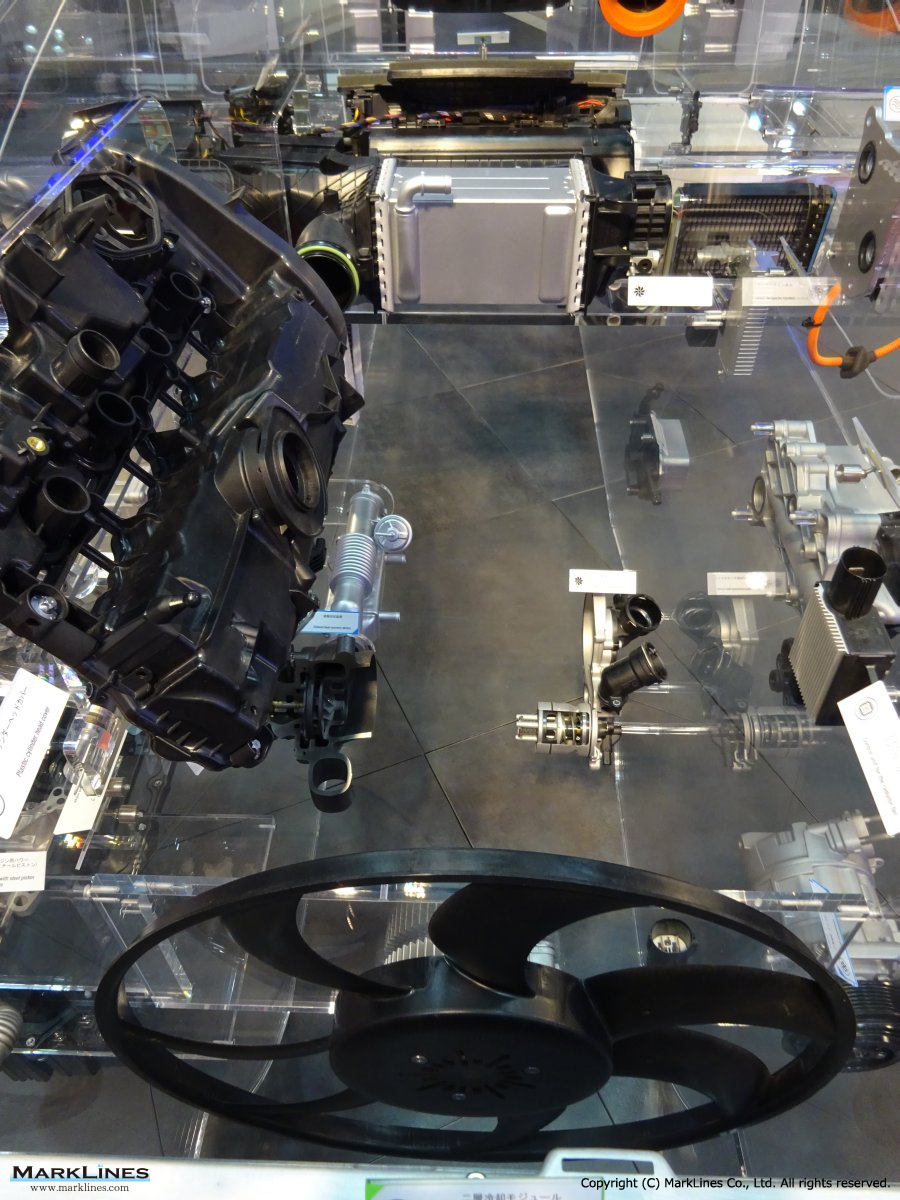

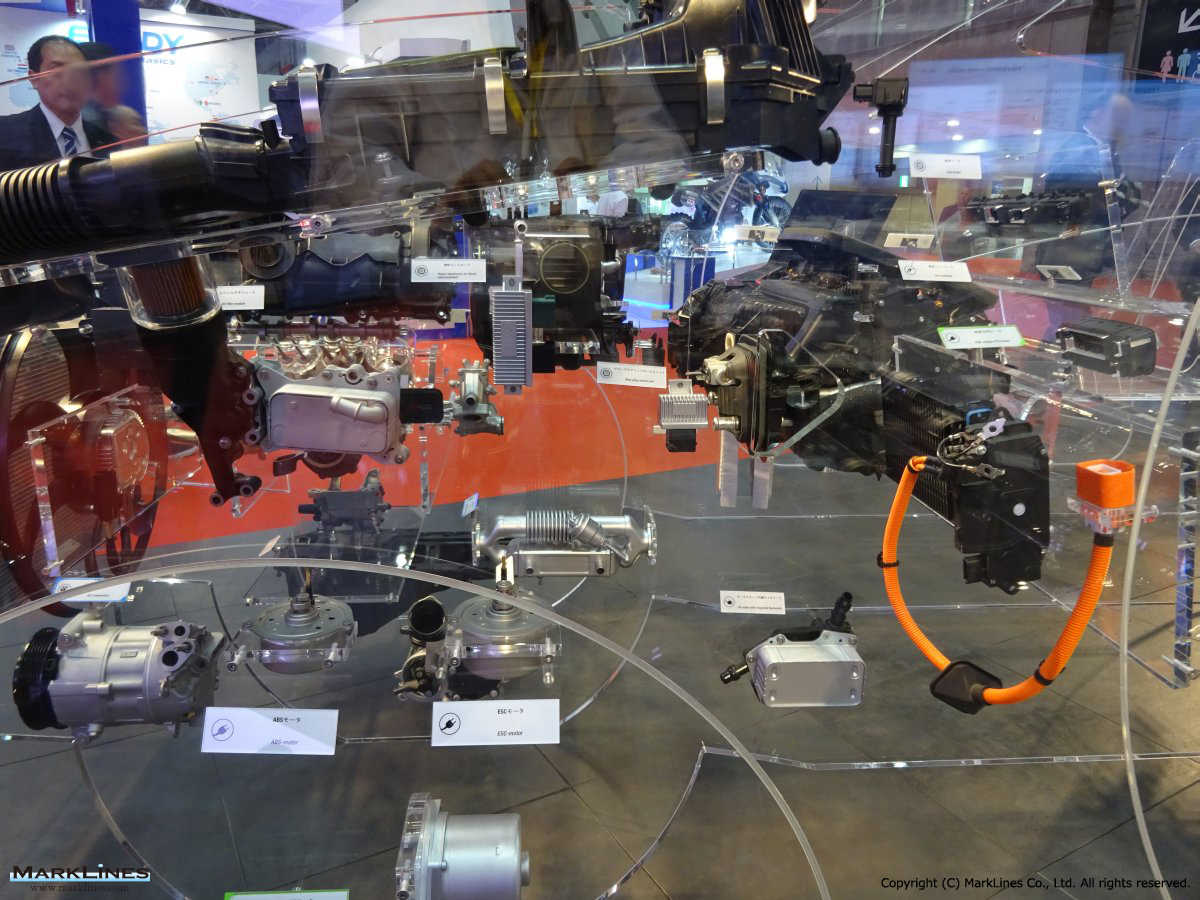

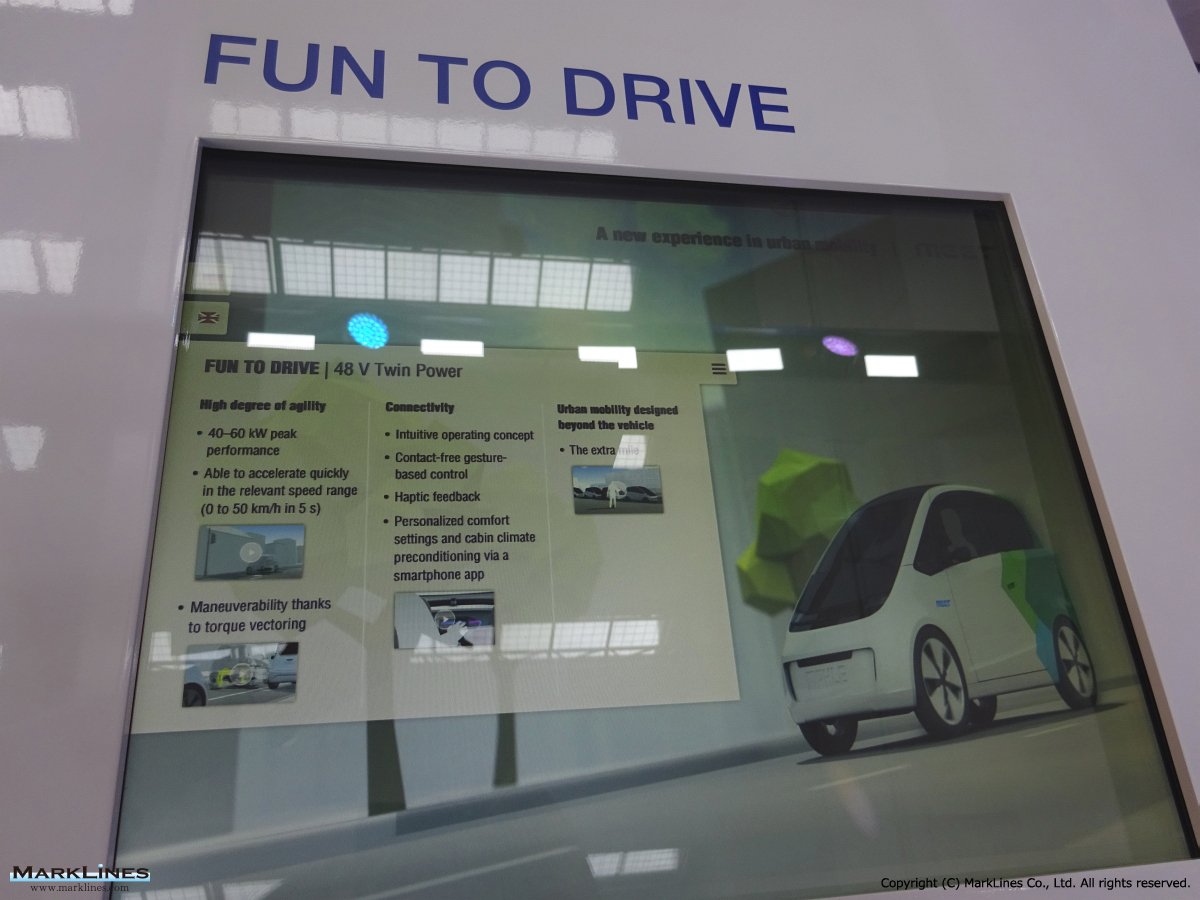

MAHLEの製品ラインナップ

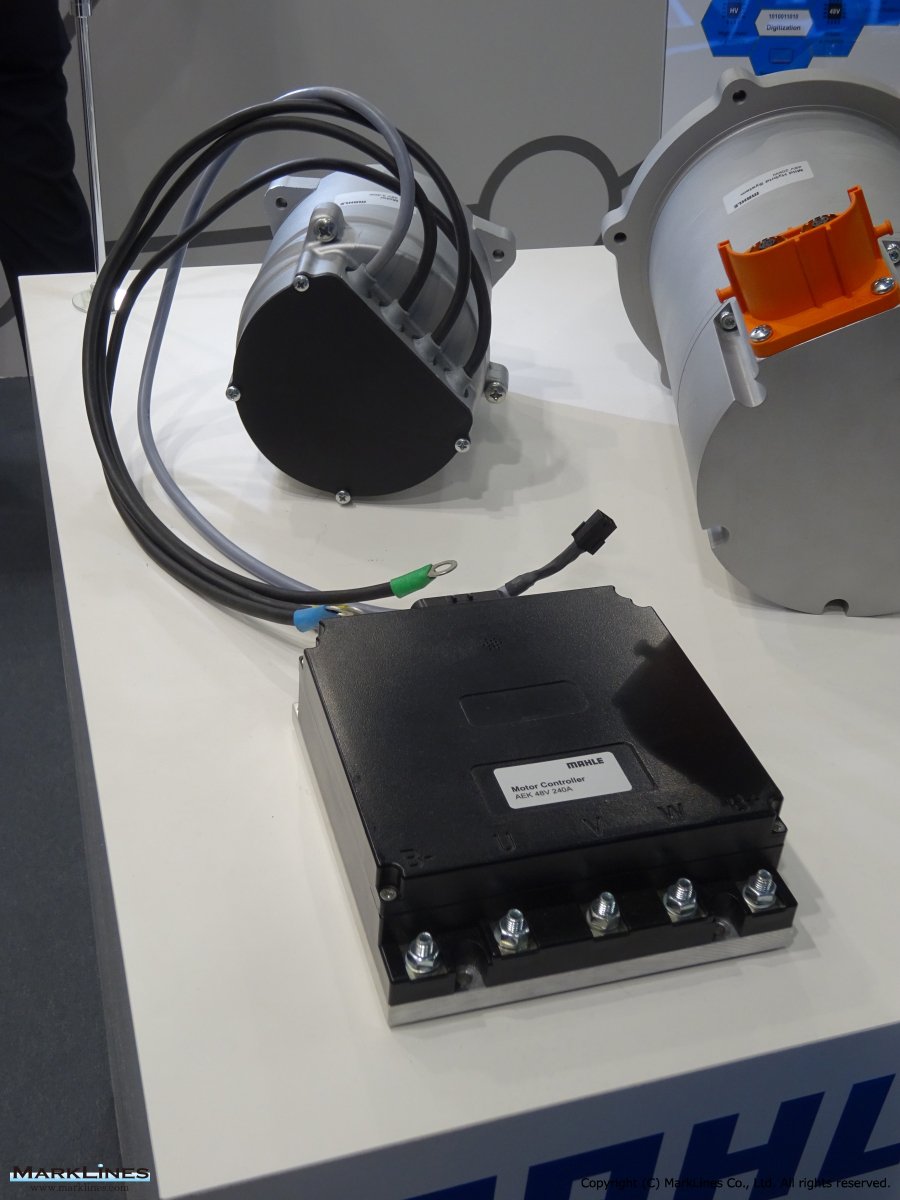

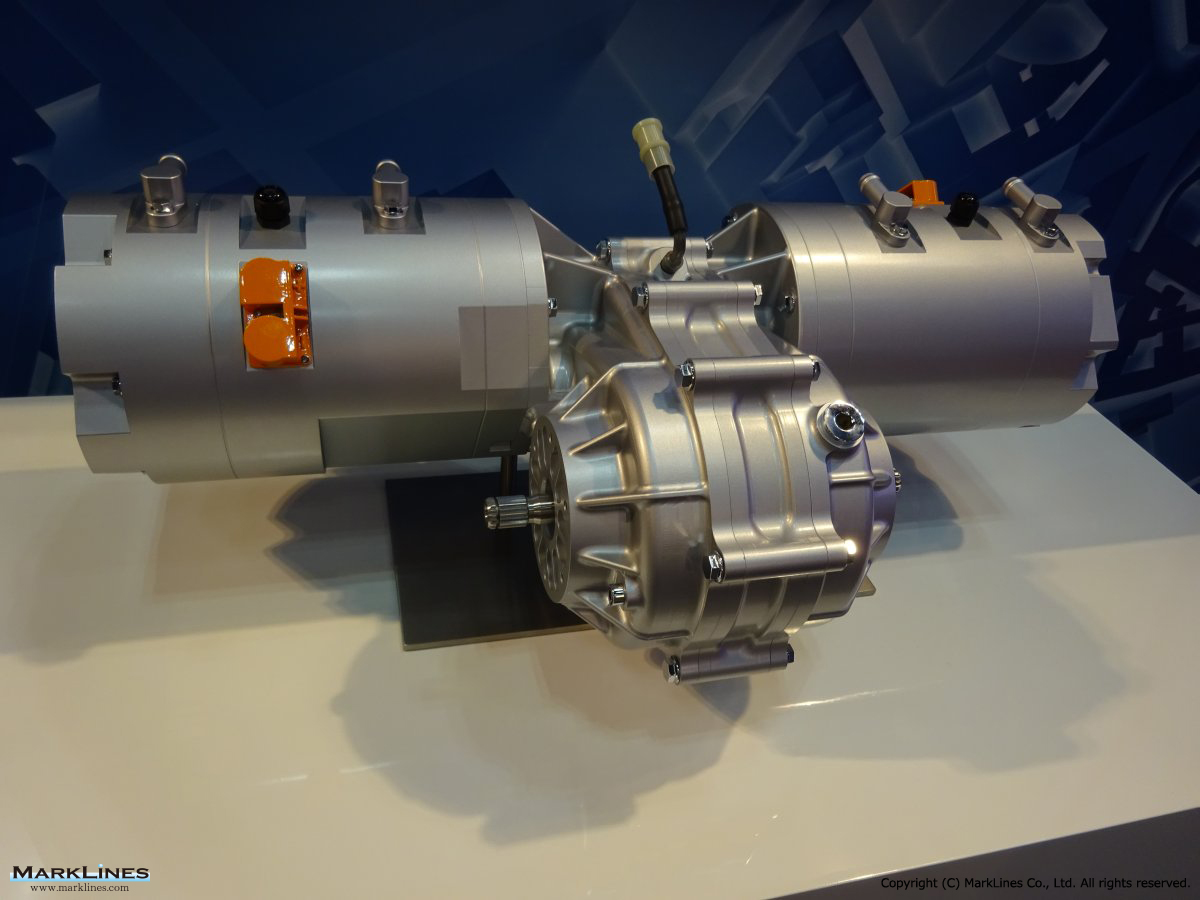

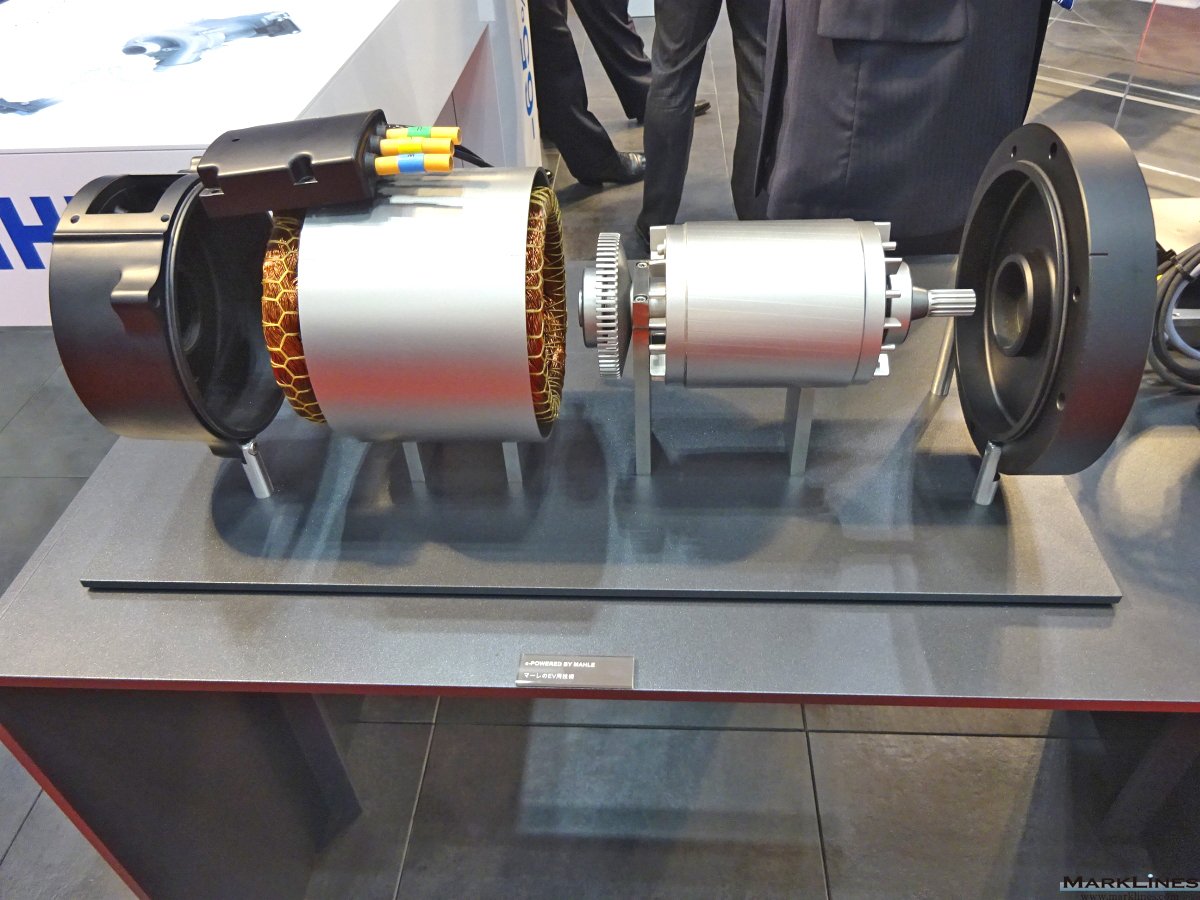

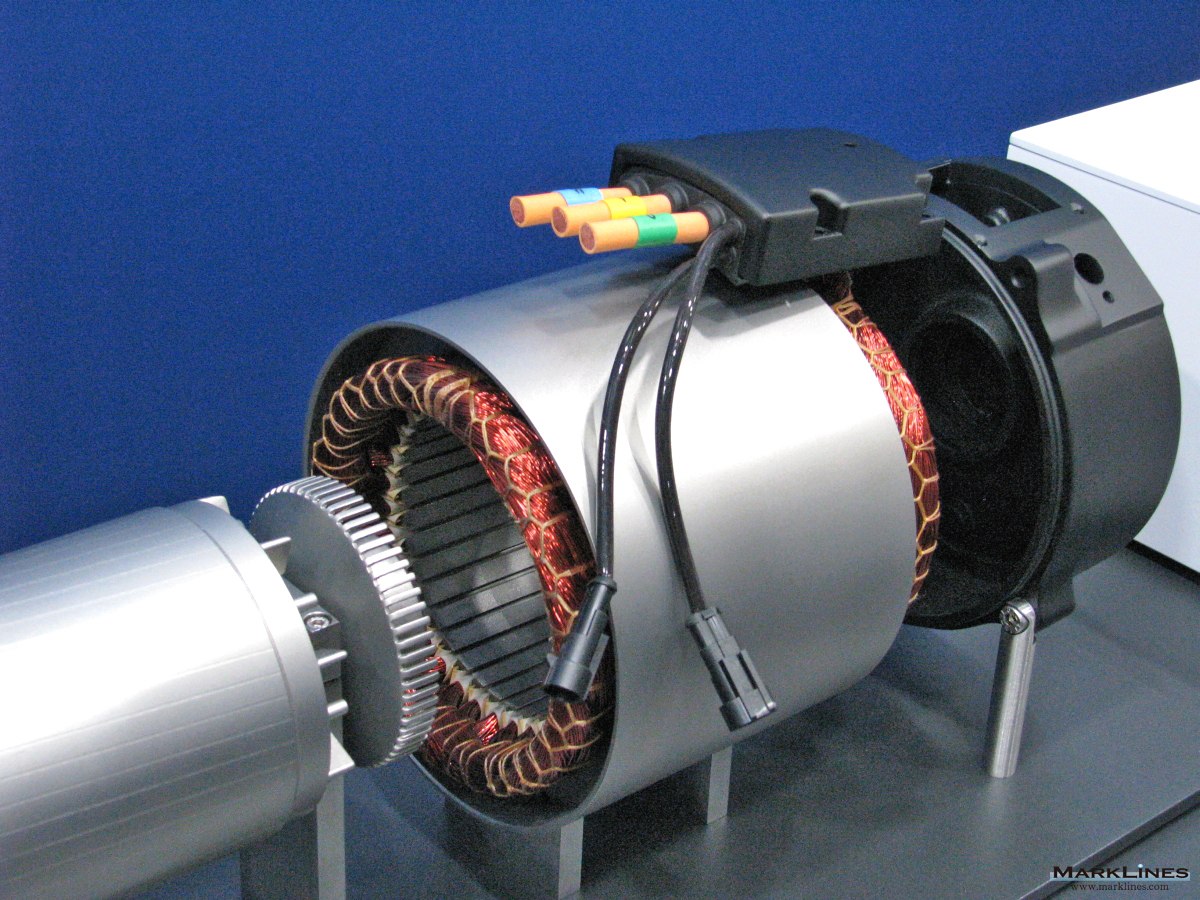

電動モーター

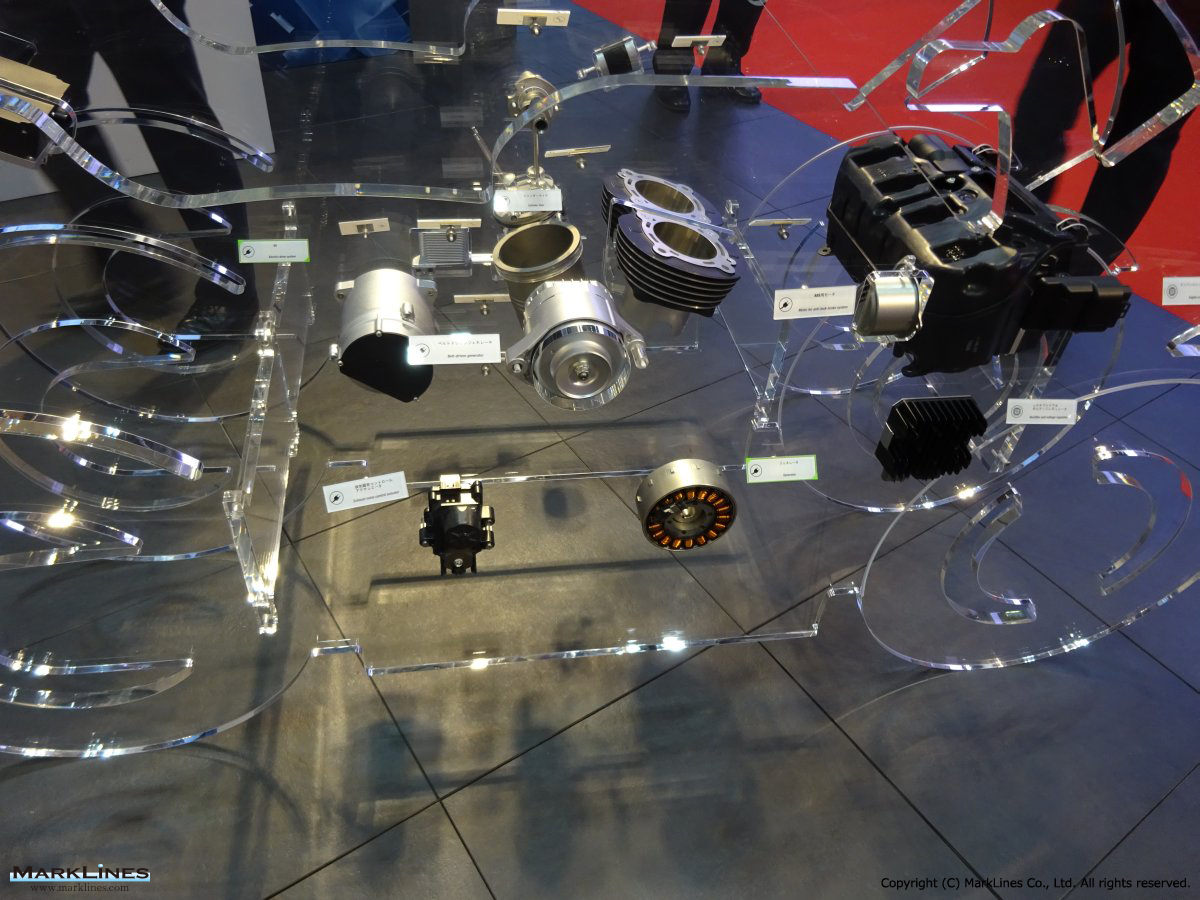

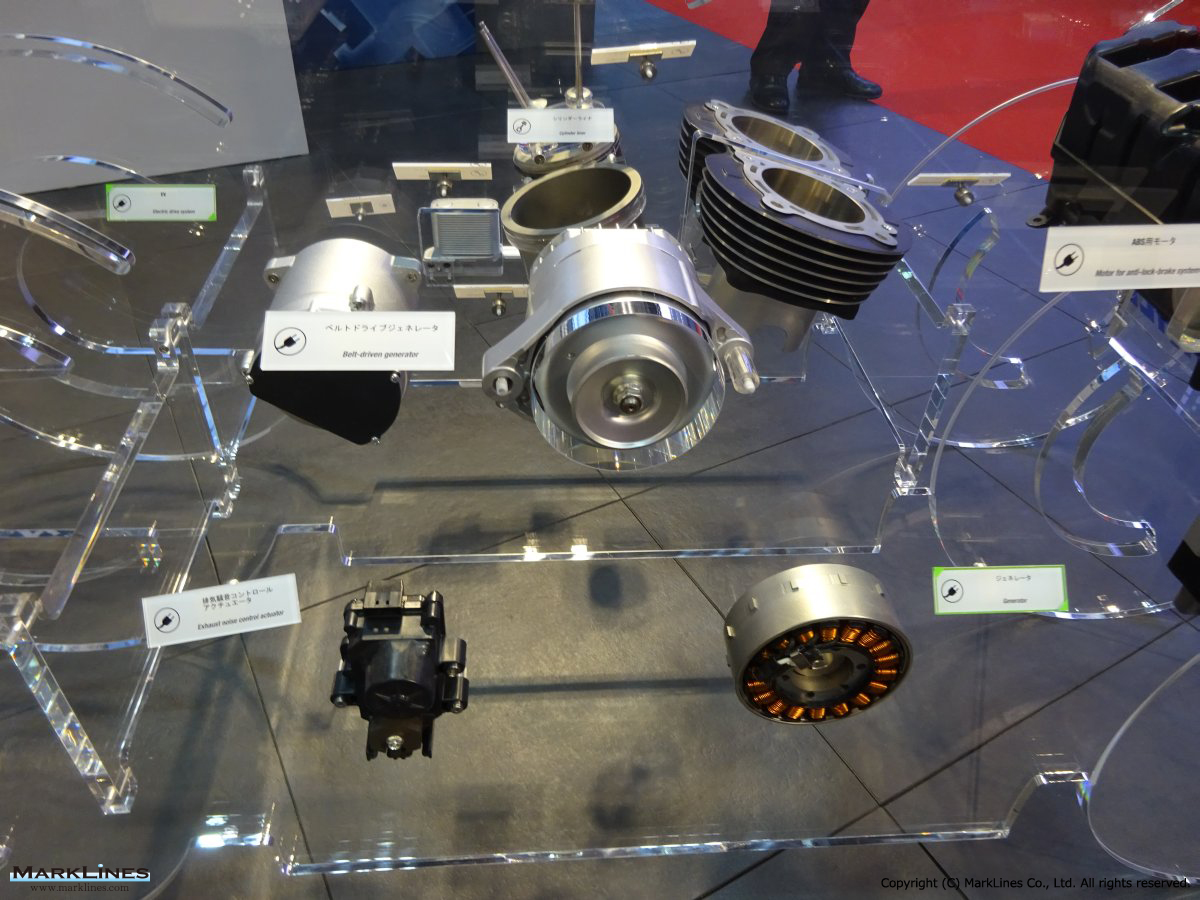

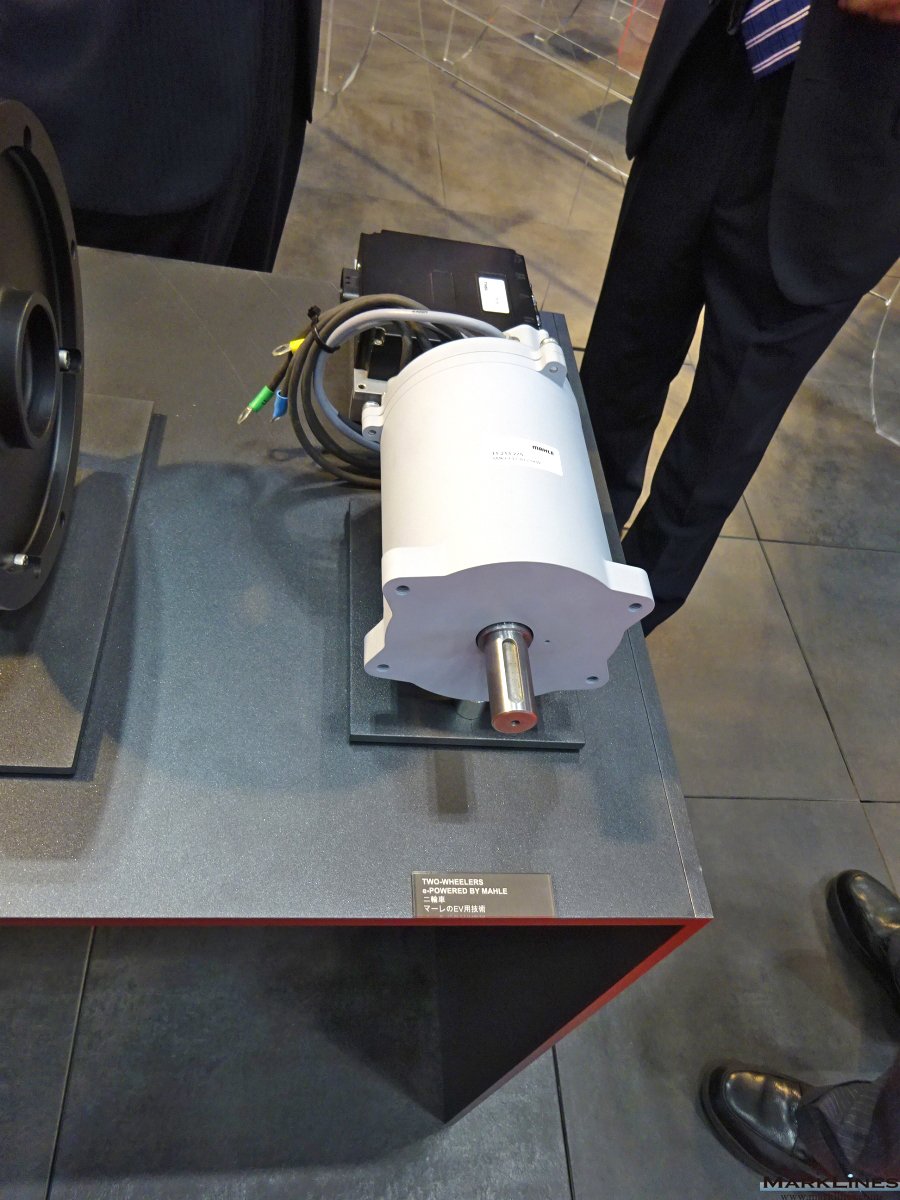

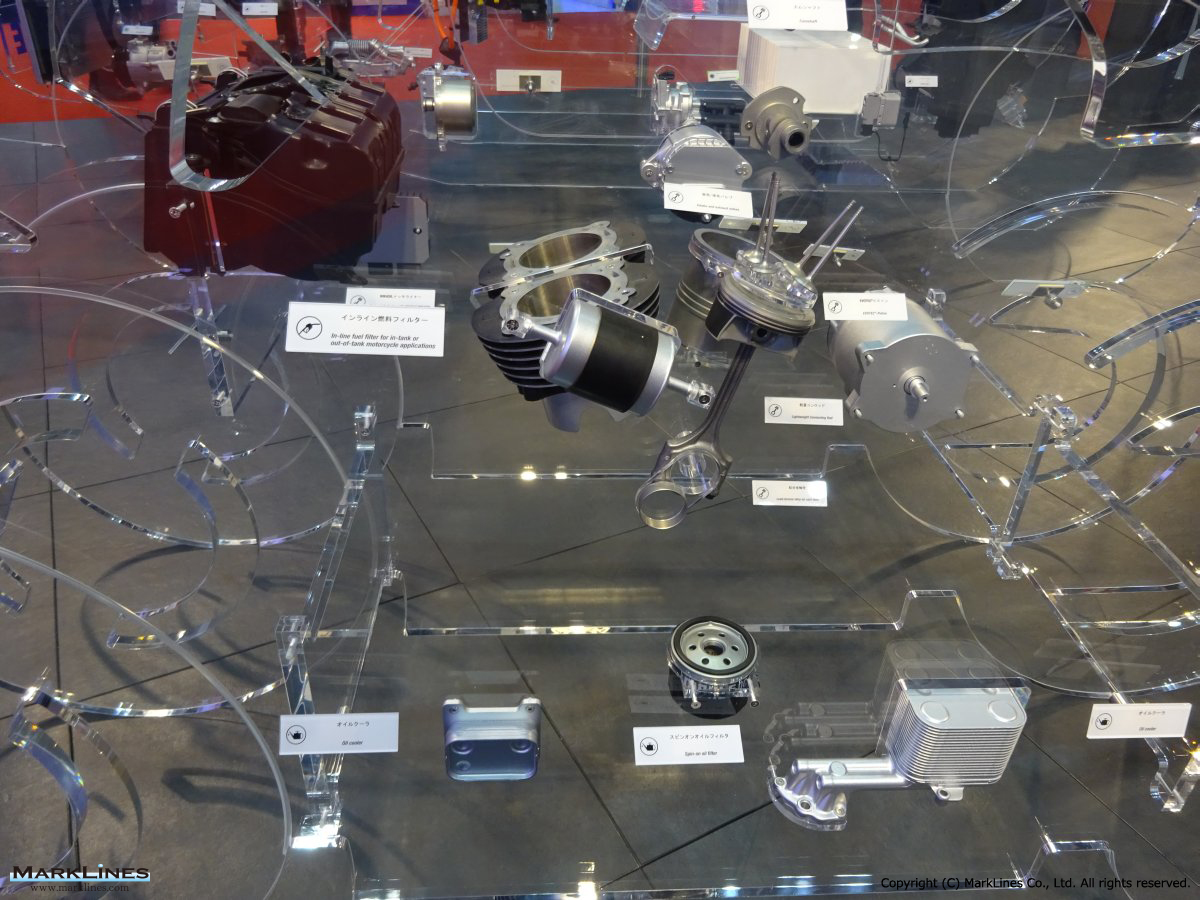

二輪車向けEV用技術

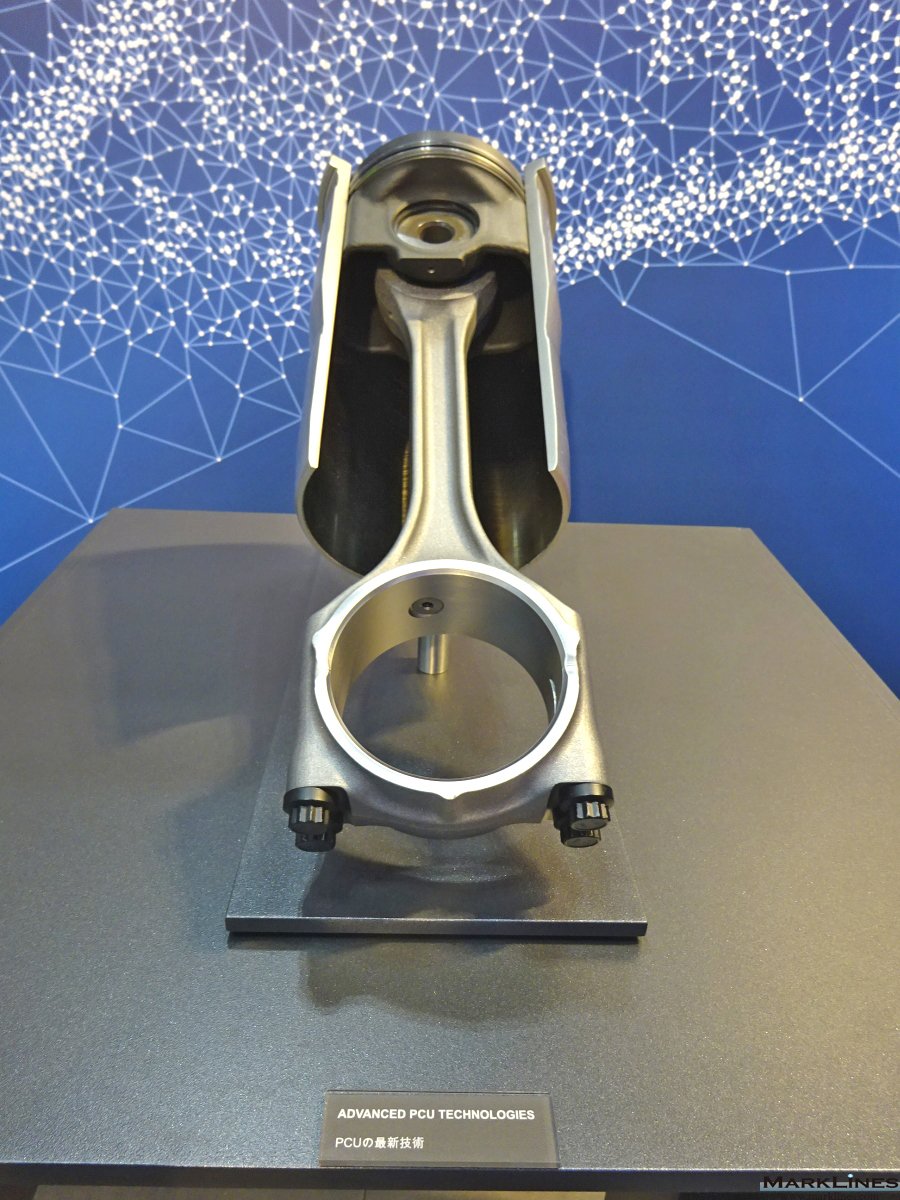

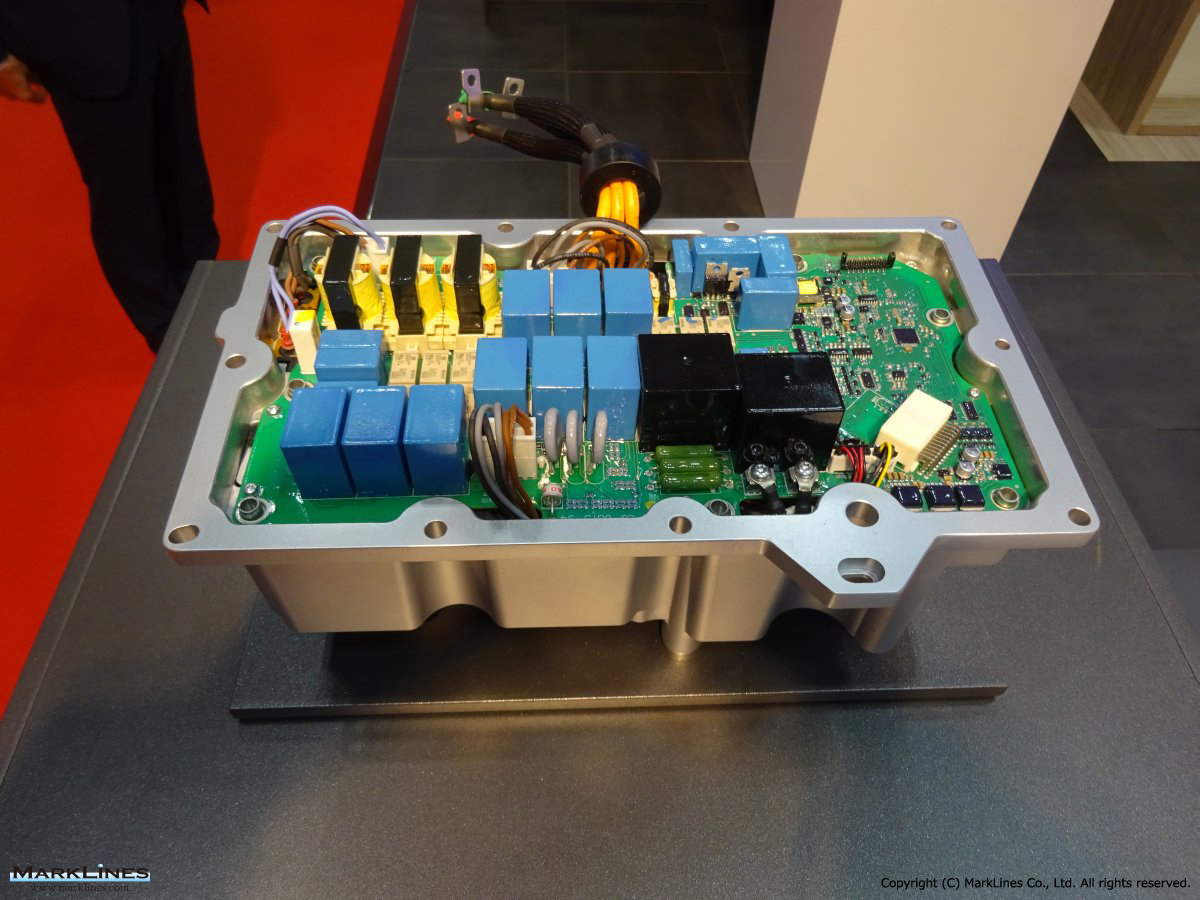

PCU技術

エアコン用小型可変プロセッサー

フィルター

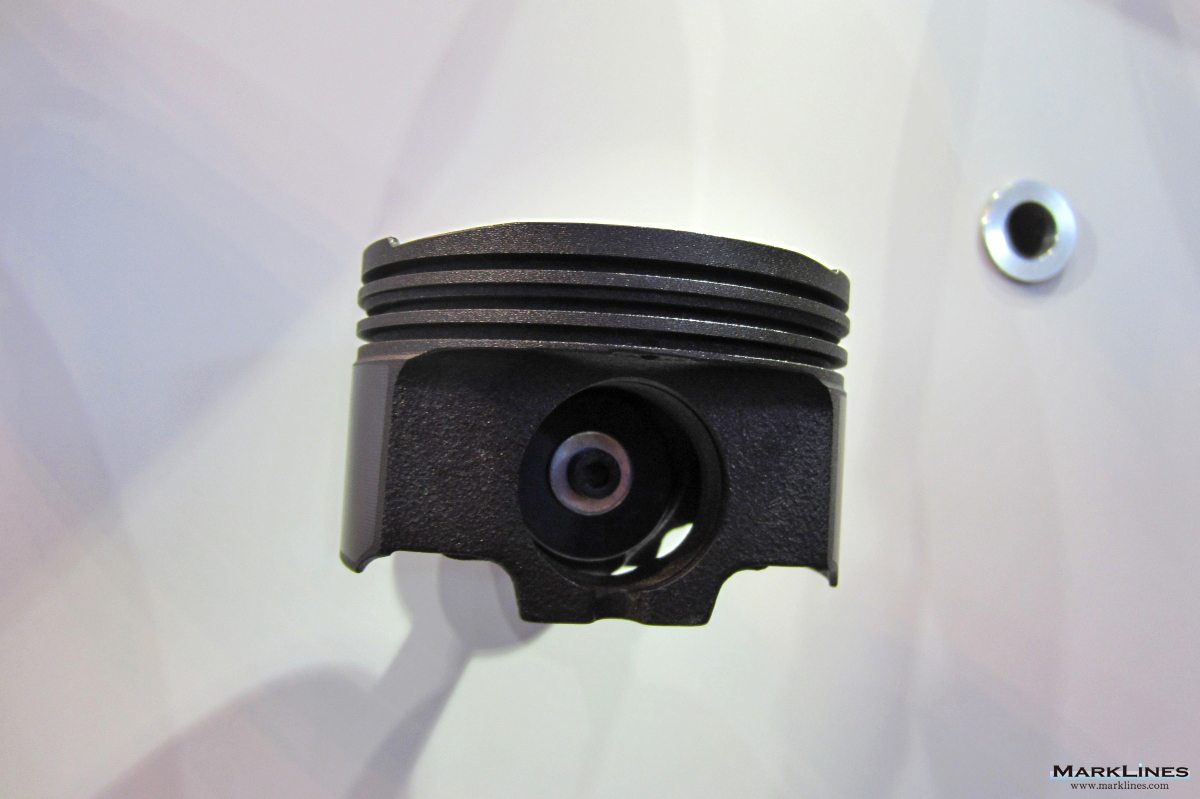

ピストン 「Evolite」 および 「Evotec」

-2017年量産開始

2015年 フランクフルトモーターショー

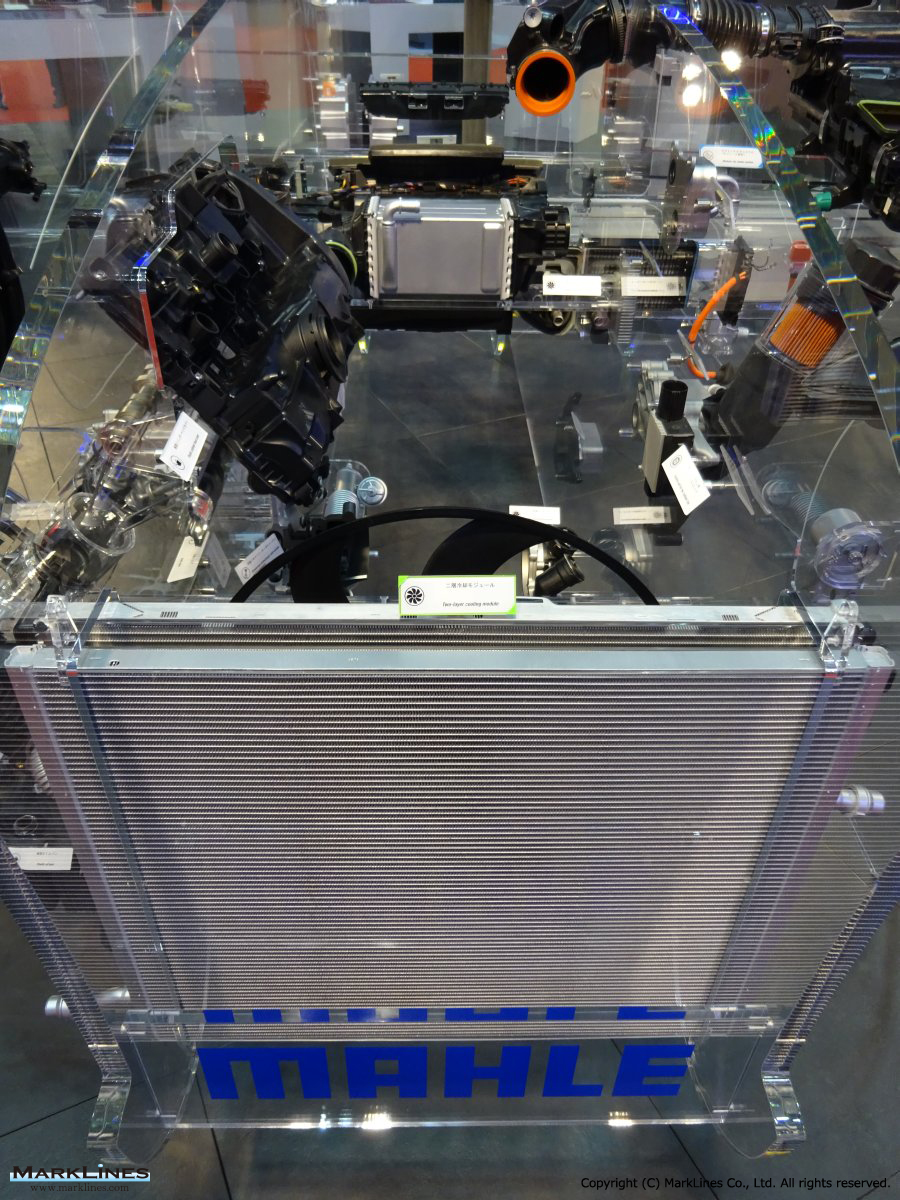

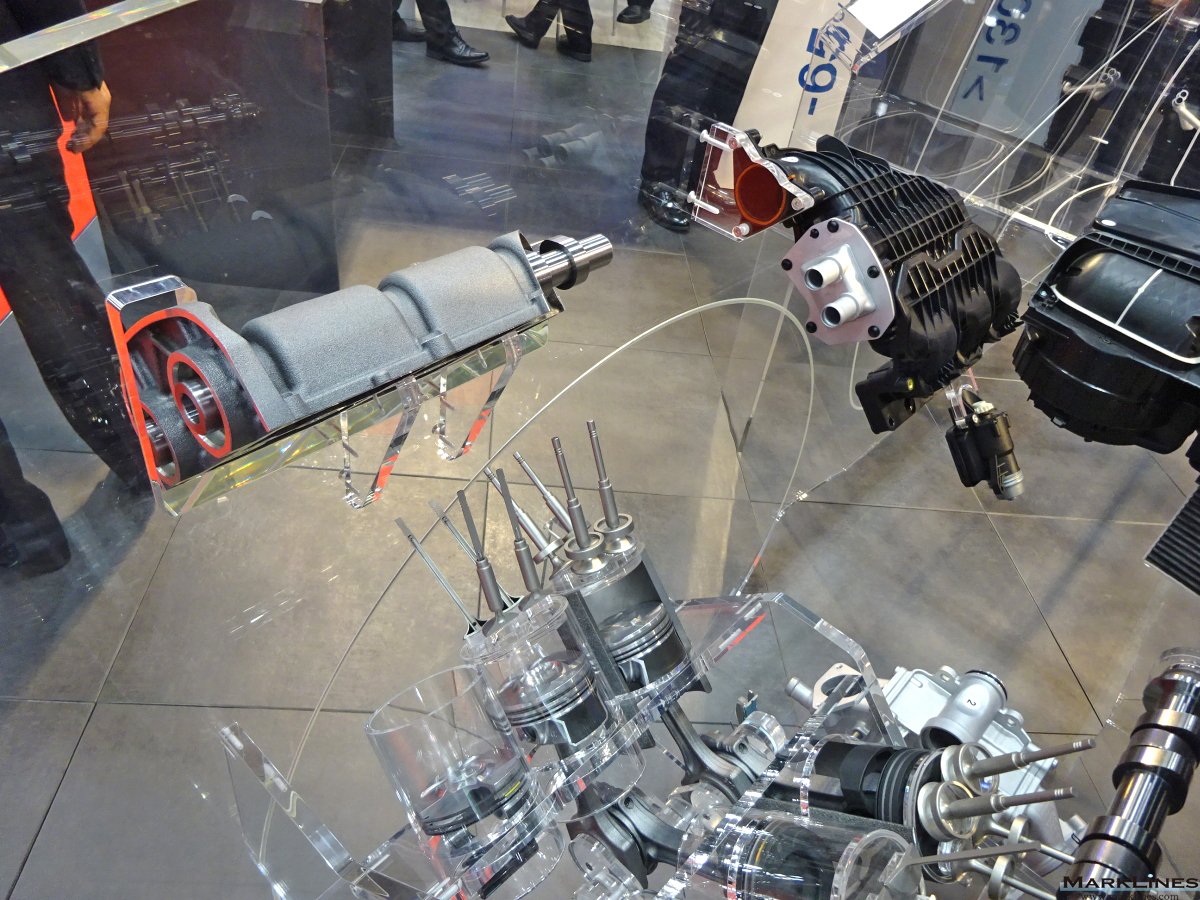

Mahleの電気自動車向け製品ラインナップ

エアフィルター/リキッドフィルター媒体

エアフィルター/リキッドフィルター媒体

小型A/Cコンプレッサー

電動モーター

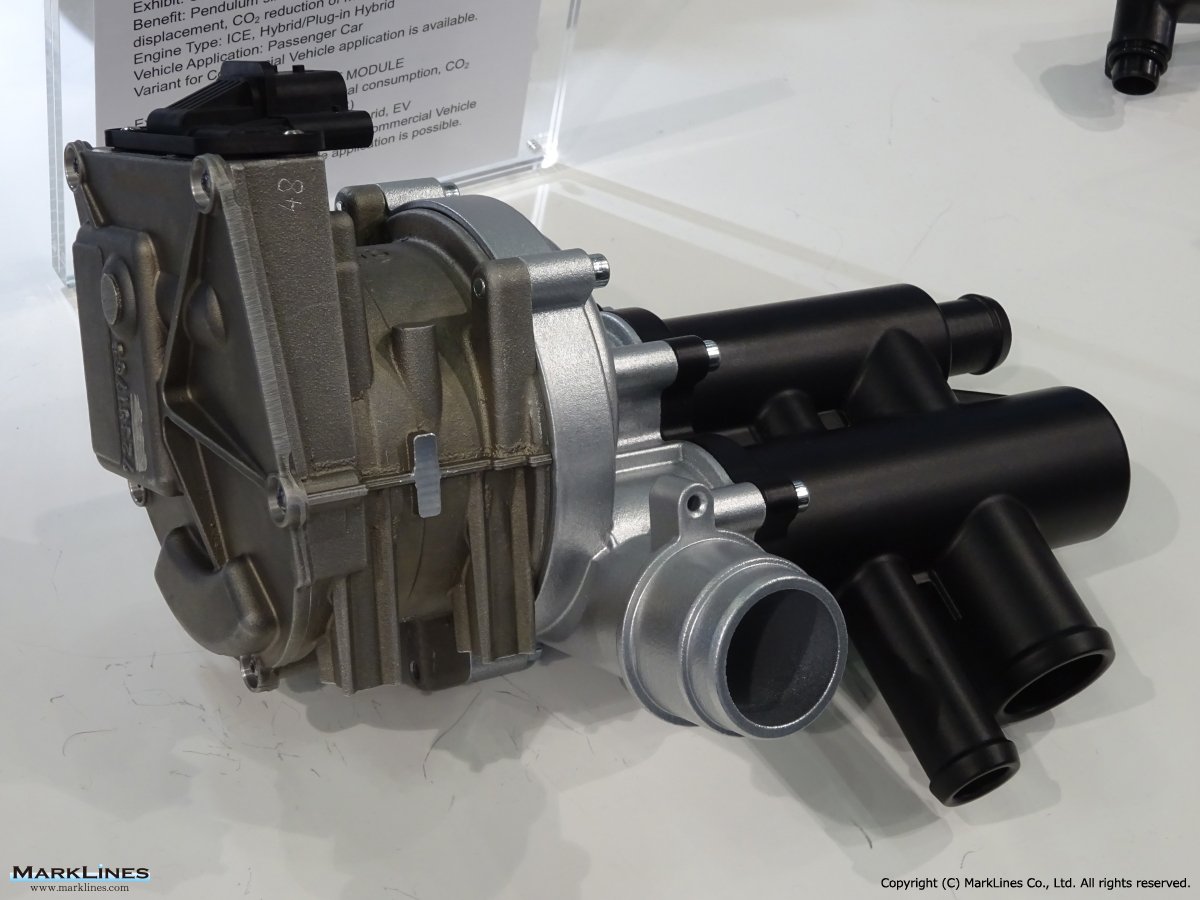

サーマルマネジメントシステム

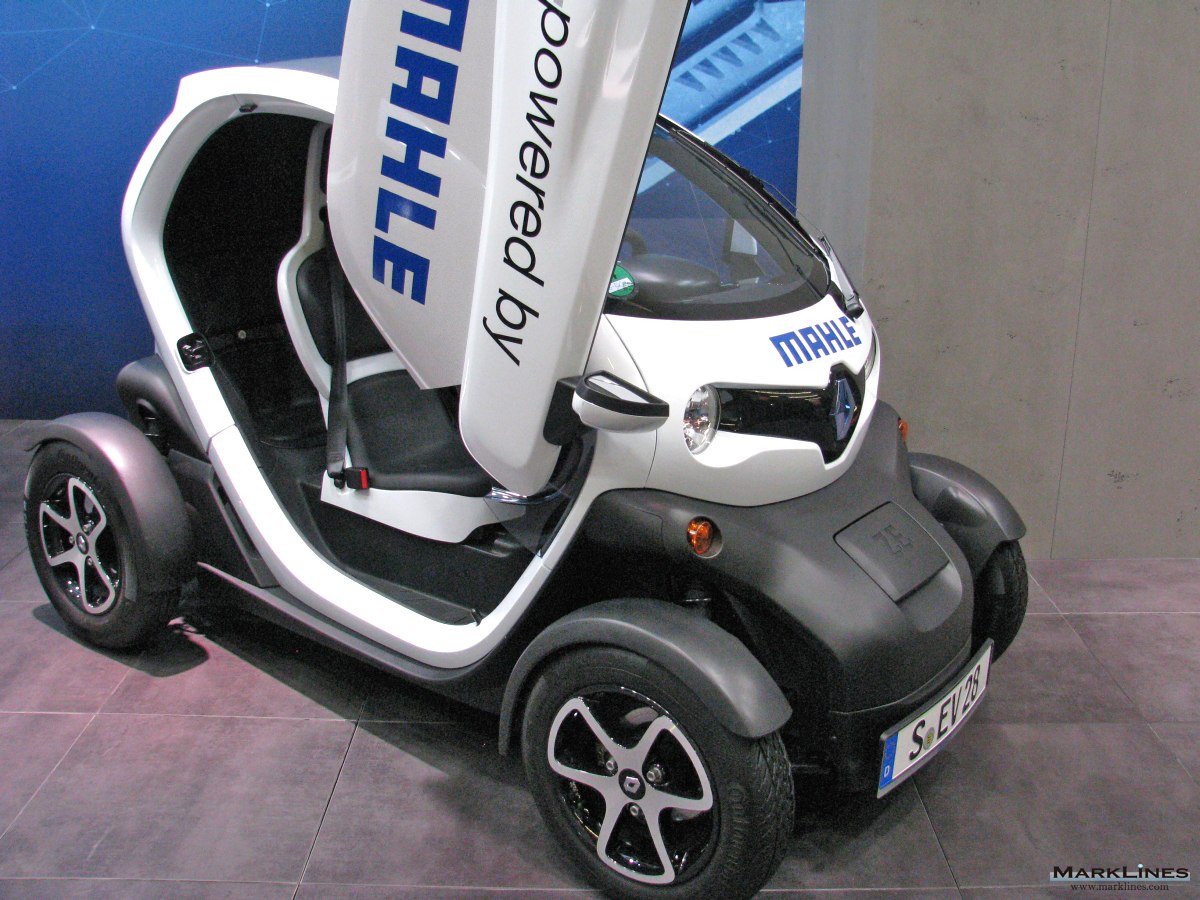

電気自動車 Renault 「Twizy」

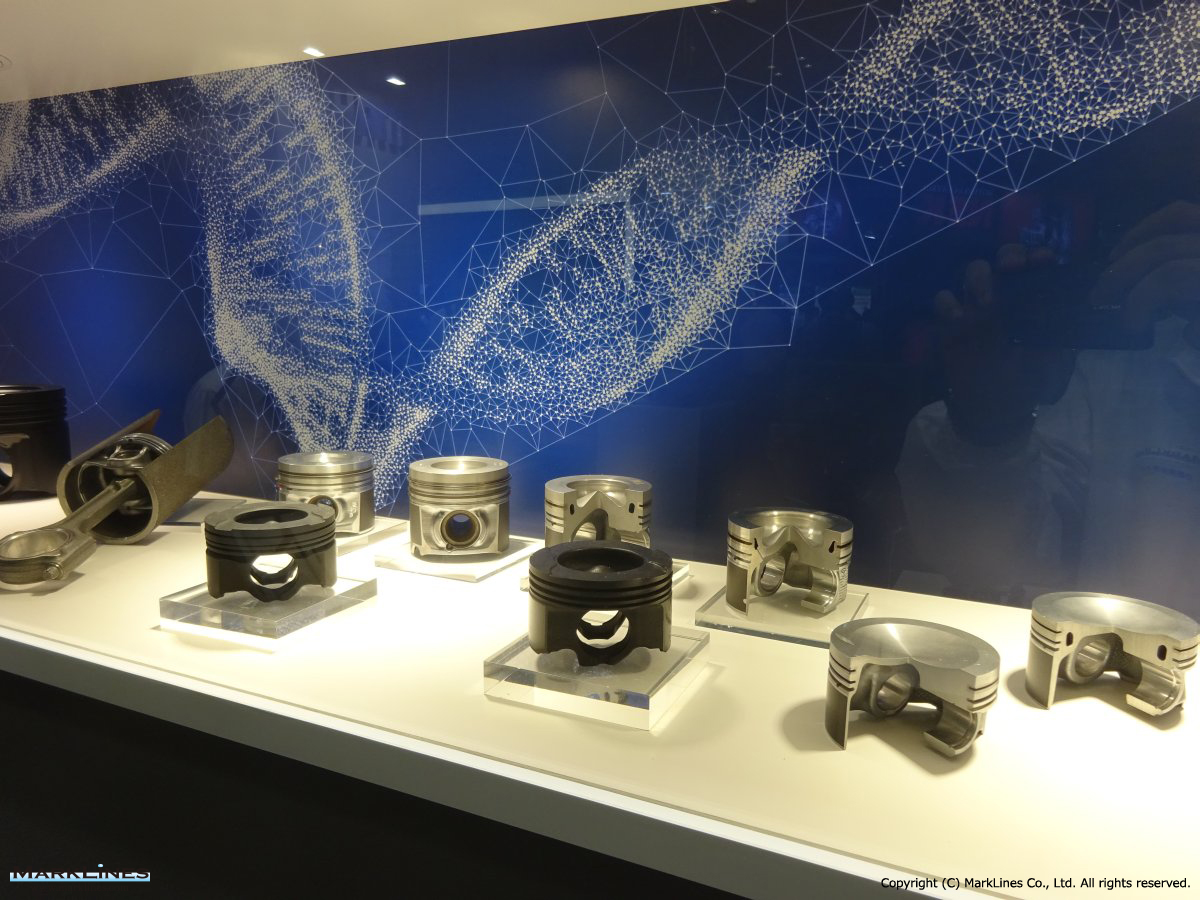

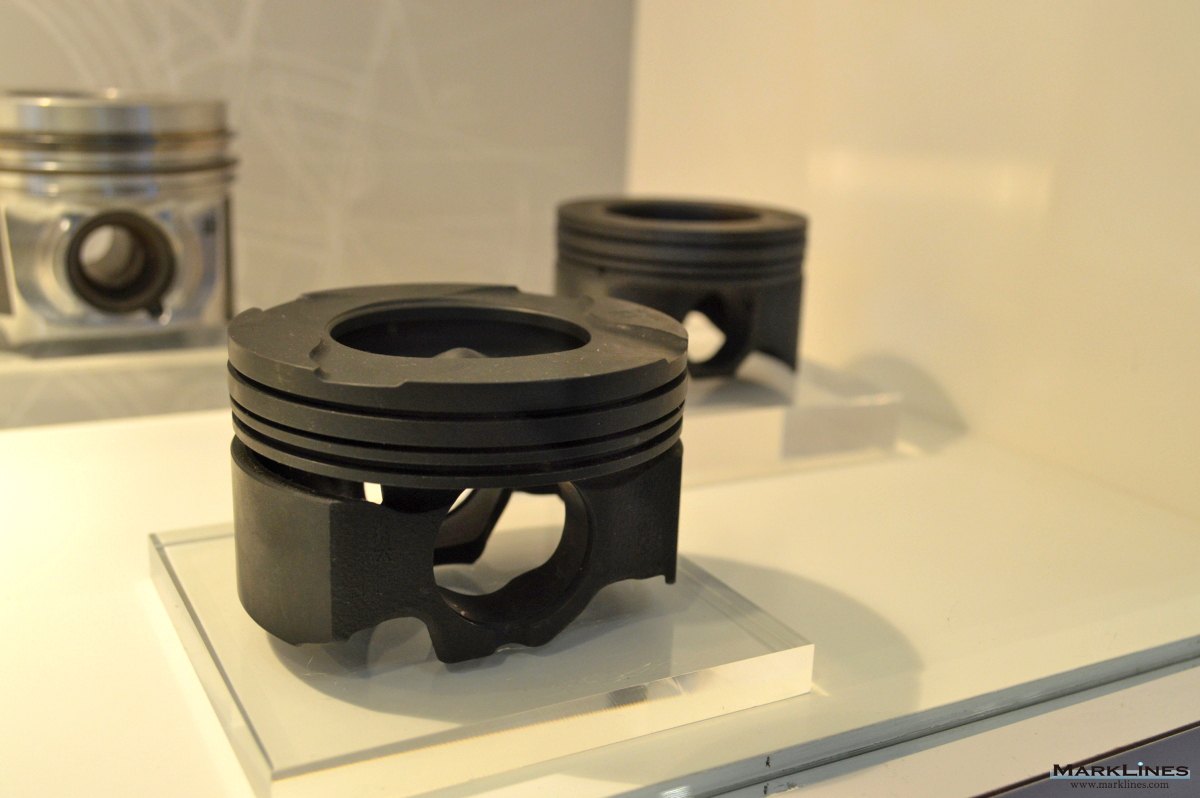

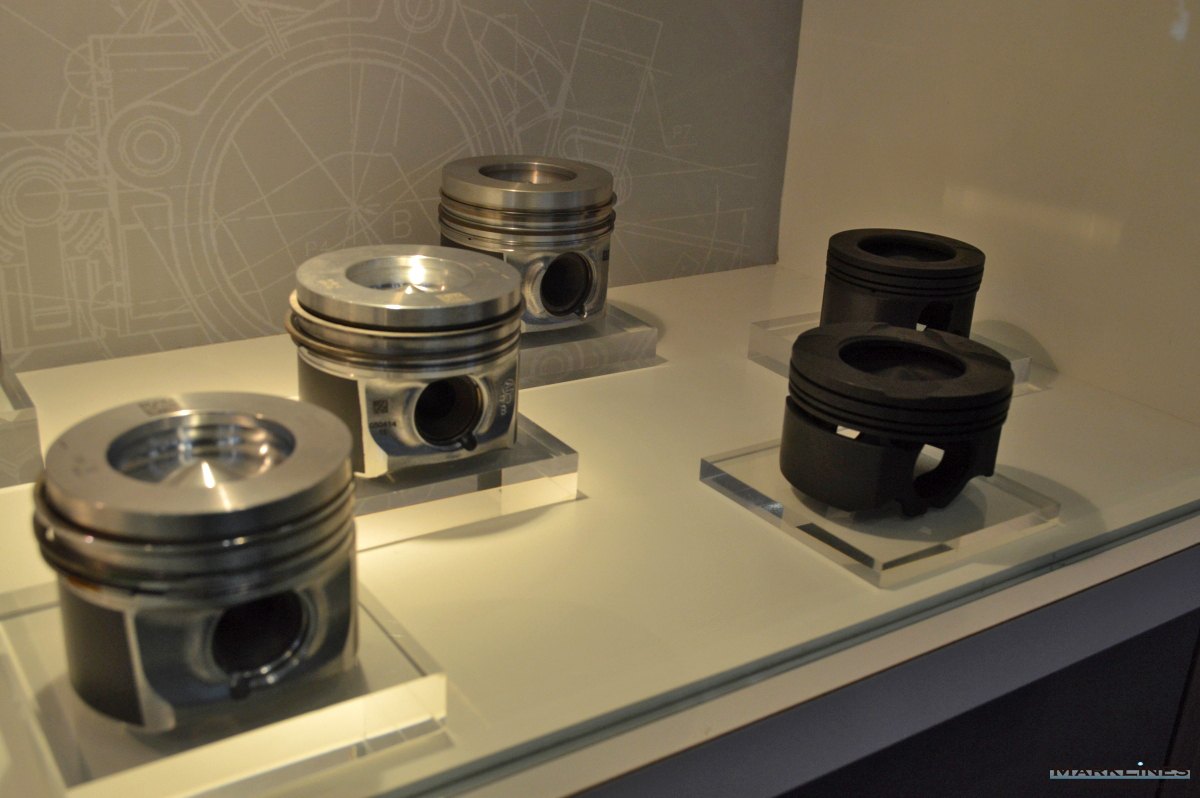

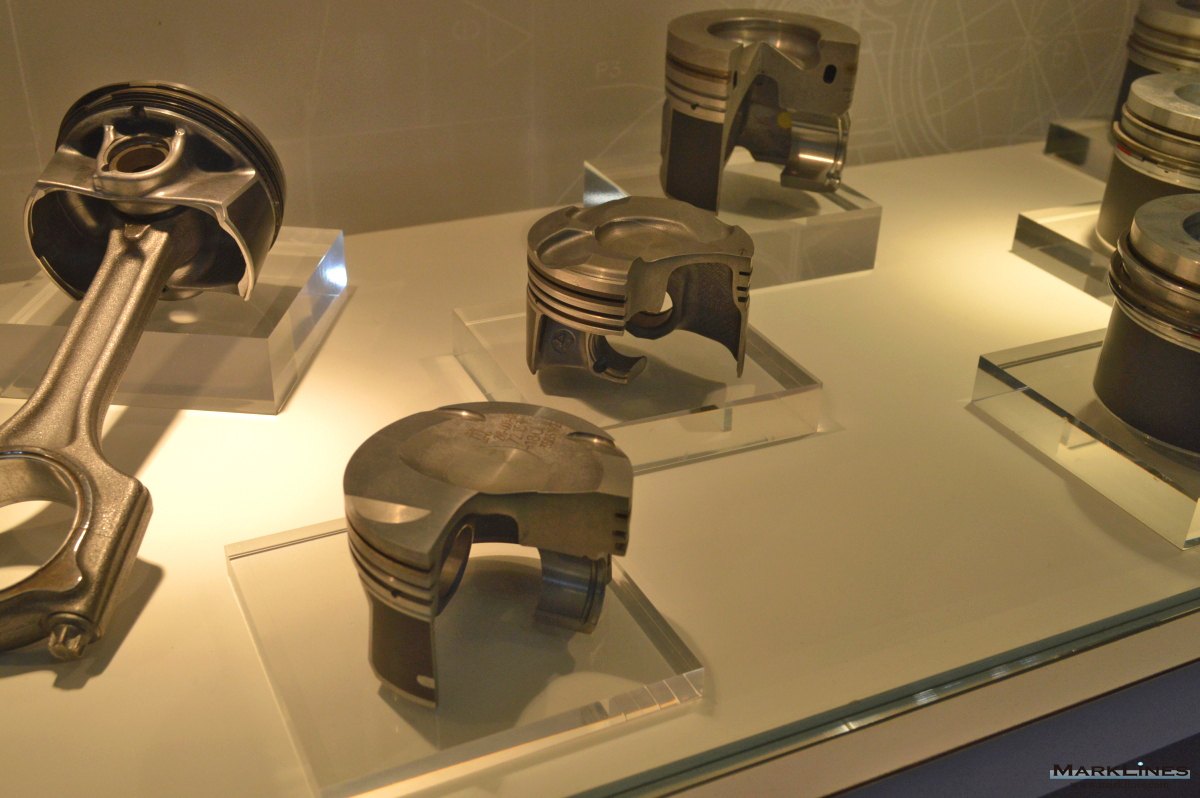

ピストン 「Evolite」 および 「Evotec」

左上から順に右へ以下のとおり 1. evolite orc 2. evolite 3. evotec rcc 4. evotec sc 5. evotec 2 6. evotec 2 rc 7. evotec

2015年 人とくるまのテクノロジー展

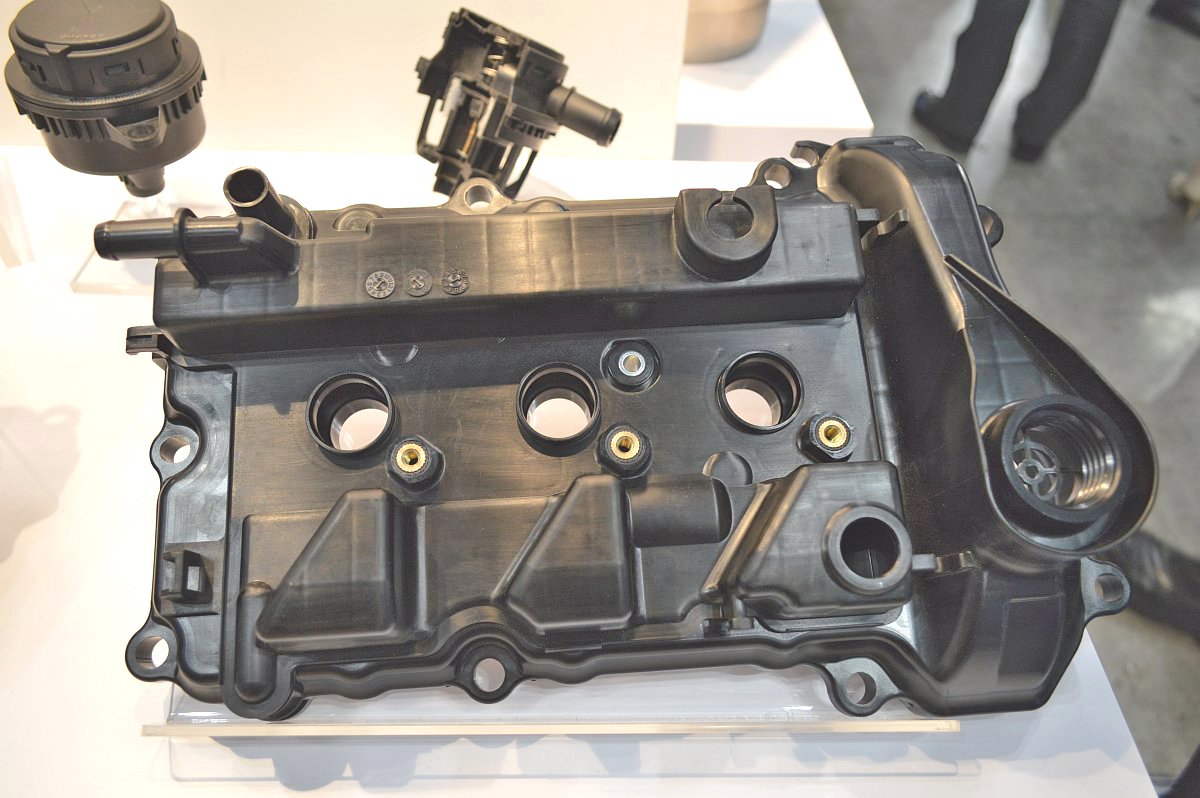

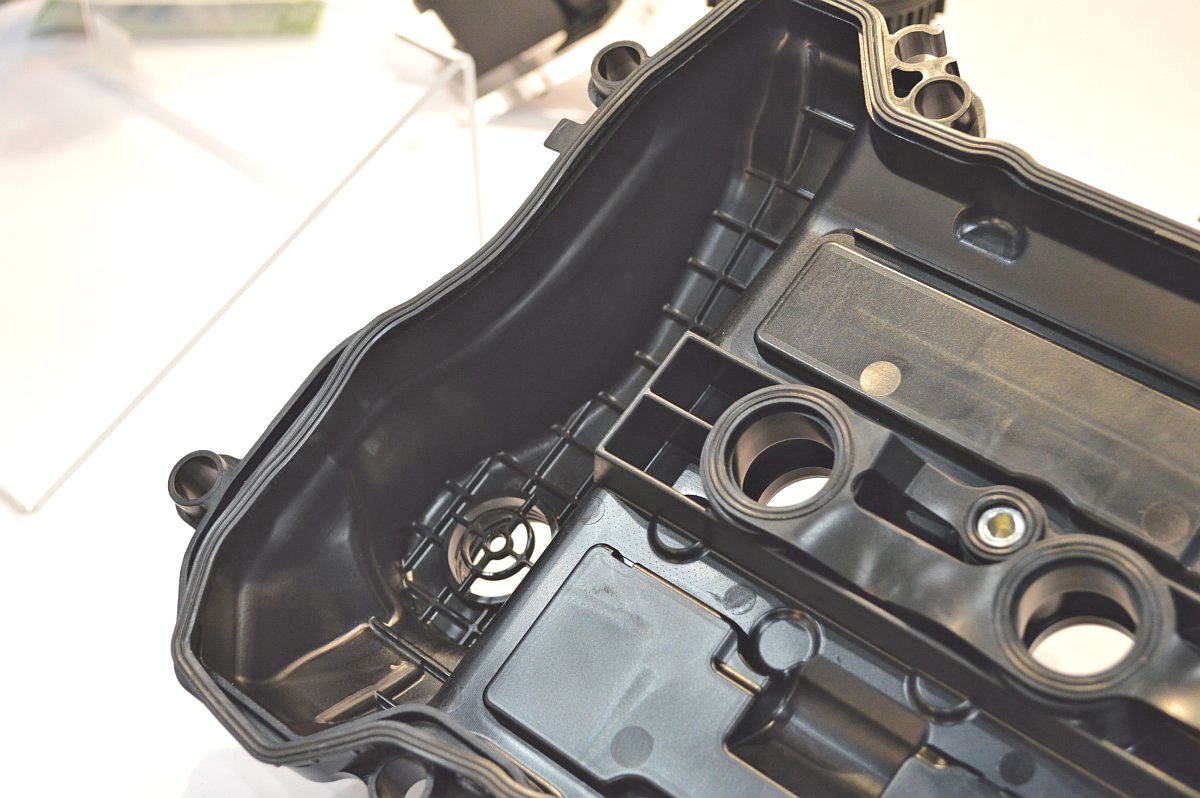

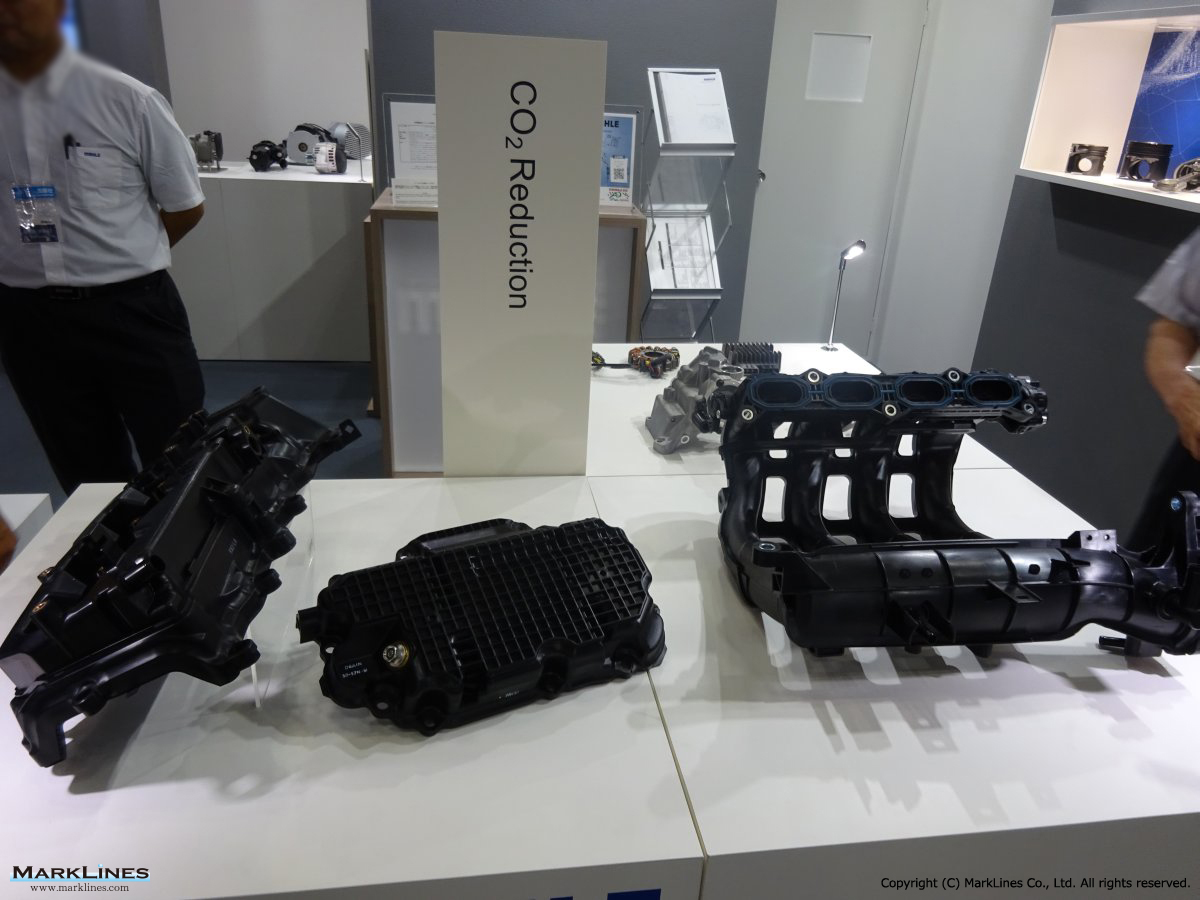

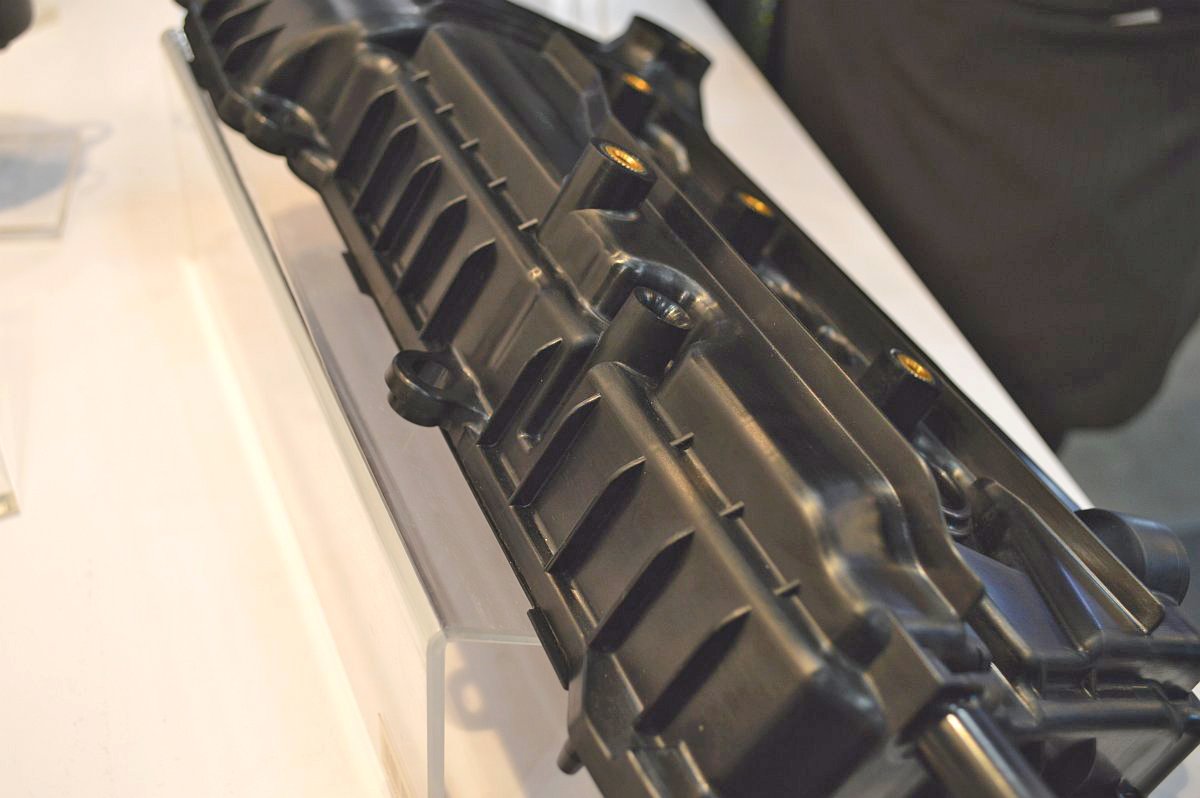

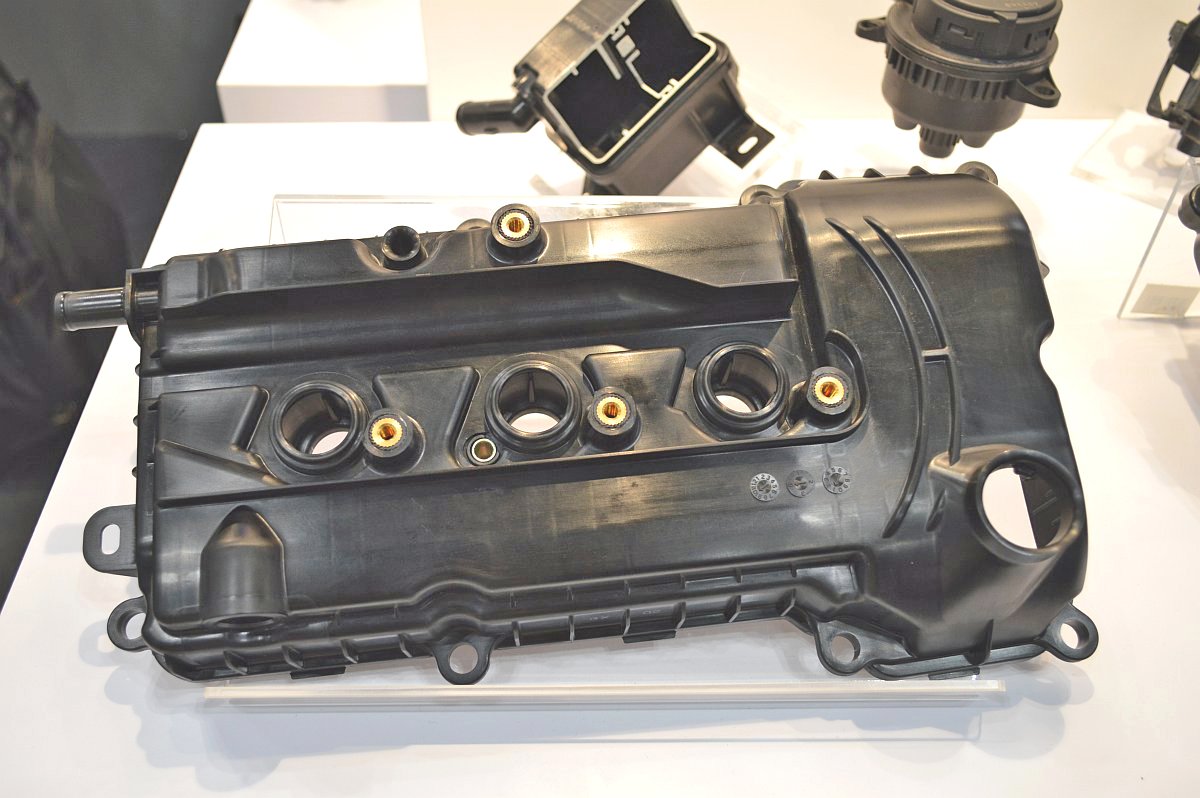

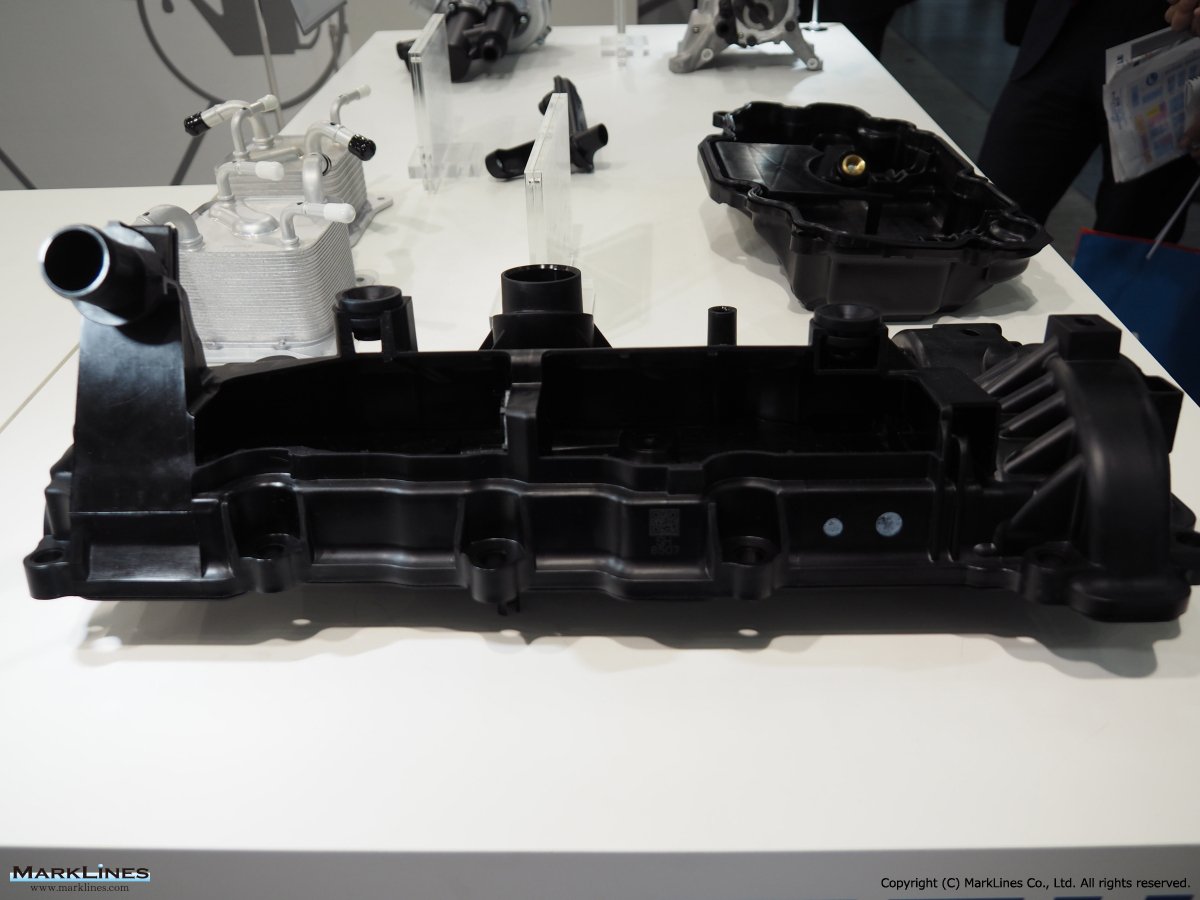

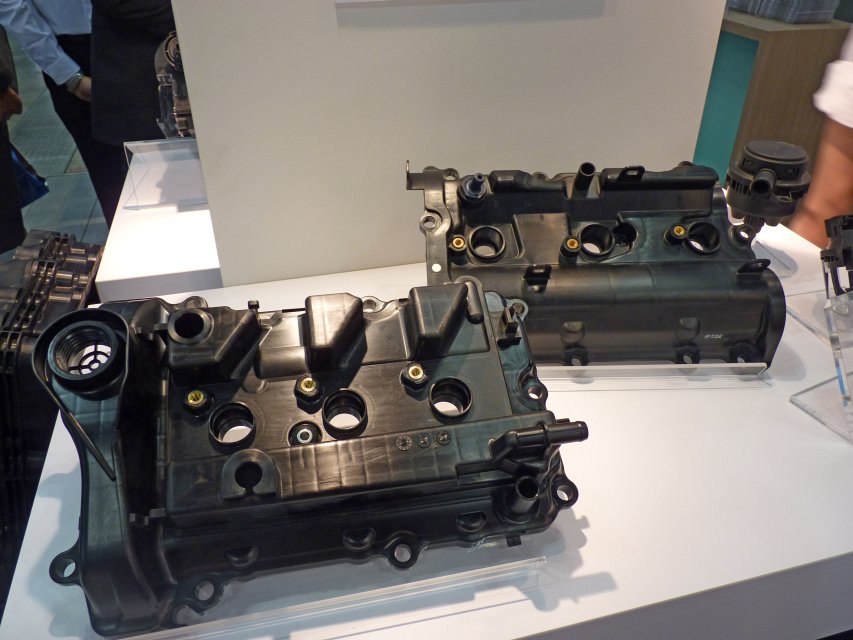

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

-大幅な薄肉化により、従来品比で20%の軽量化を実現。 -強度を保つために内部および側面にリブが必要となる。新製品は軽量化を実現するため、リブの数を削減

水冷インタークーラー一体型インテークマニホールド

-フィルター部門とサーマル部門が共同で開発。フロントエンドの省スペース化およびインタークーラーの小型化を実現 -水冷インタークーラーがインテークマニホールドに内蔵されることで、圧力損失が低減

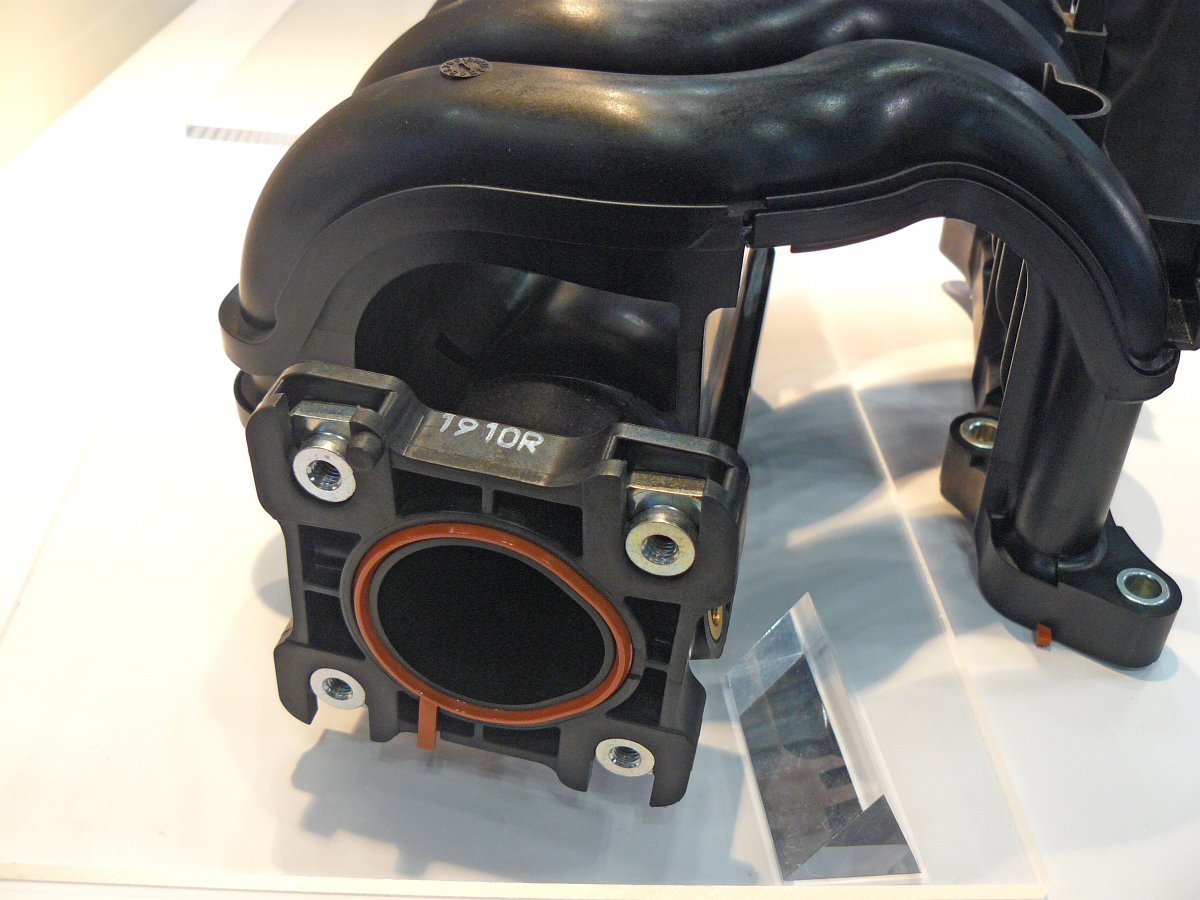

インテークマニホールド

搭載モデル: 日産 「Altima」

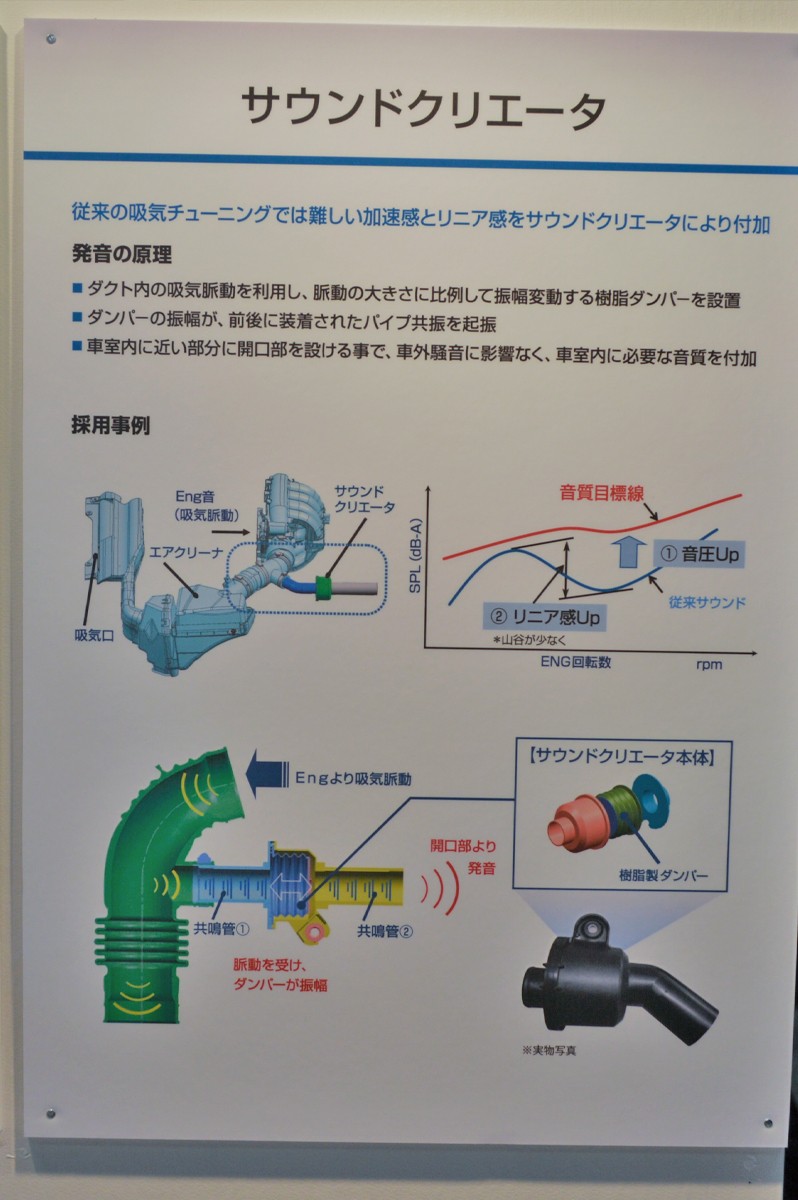

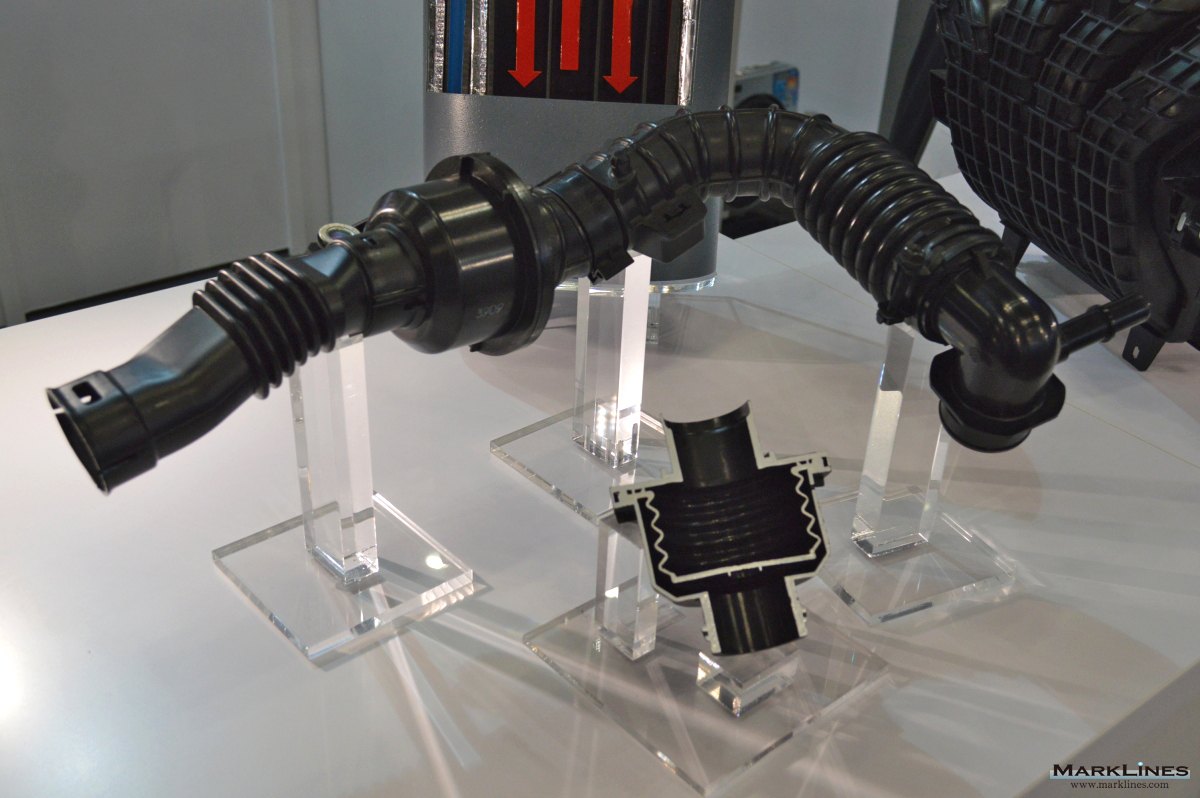

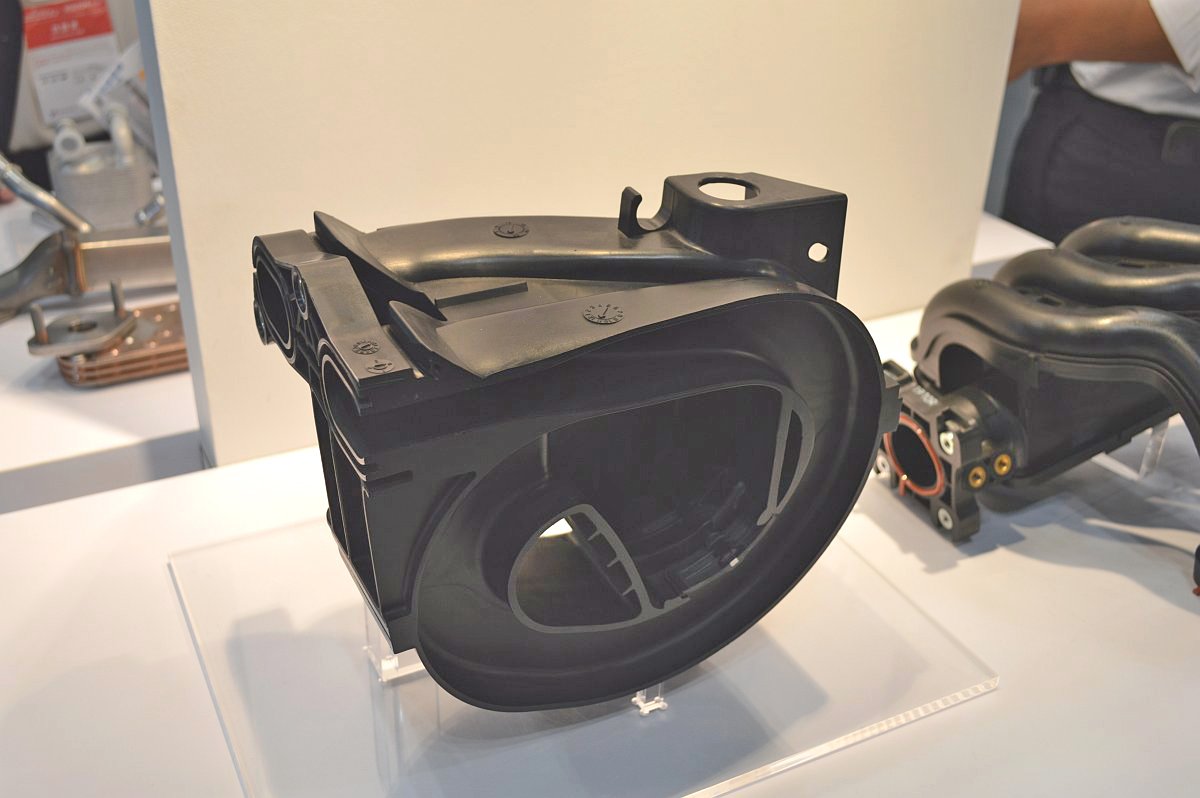

サウンドクリエーター

搭載モデル: トヨタ 「86」 マツダ 「Roadster」 スバル 「BRZ」

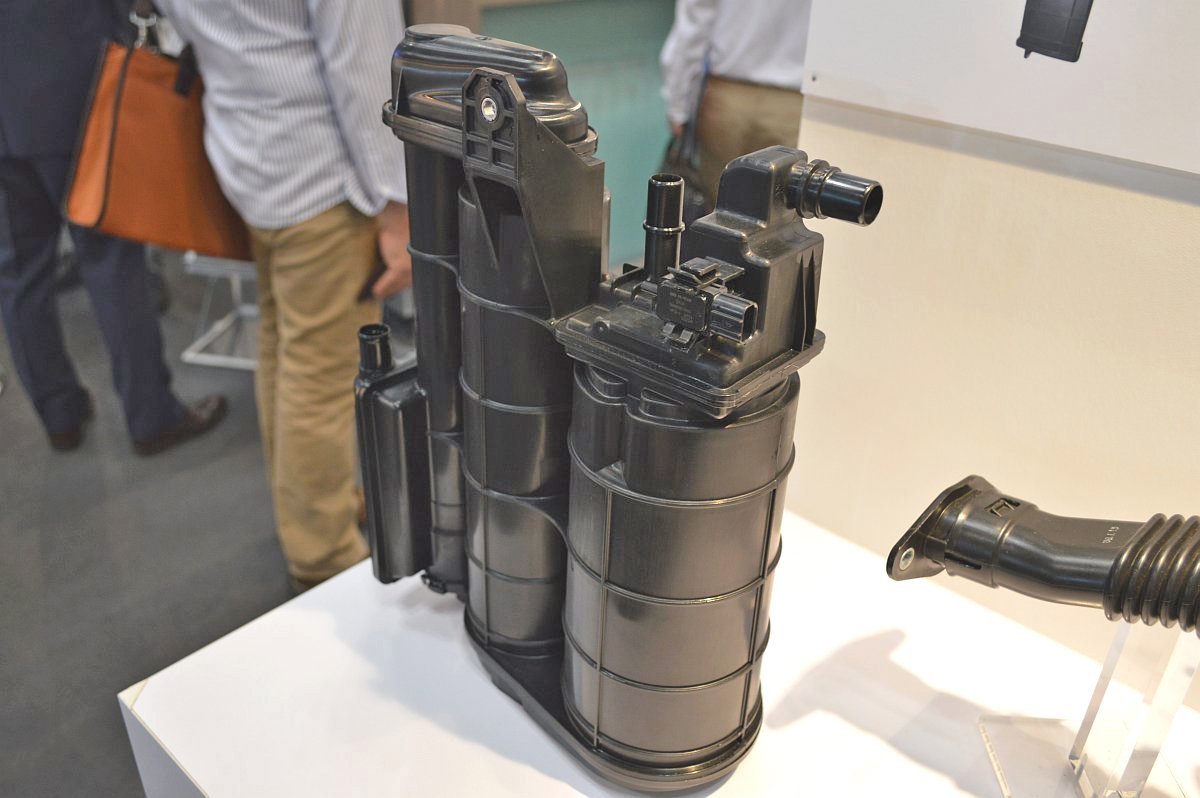

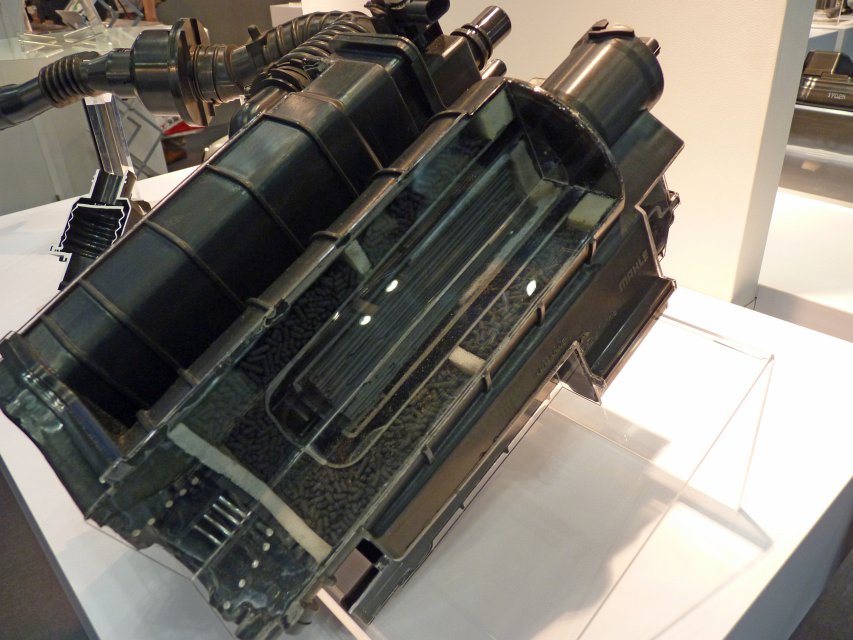

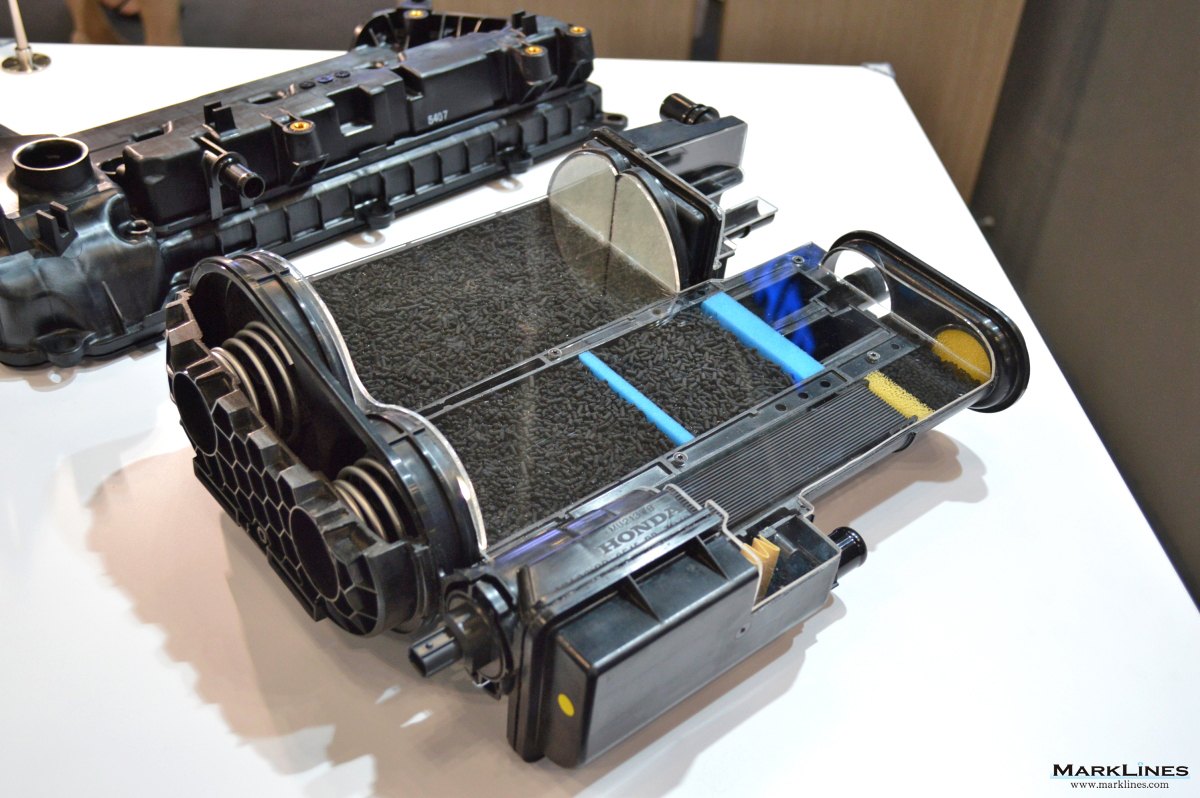

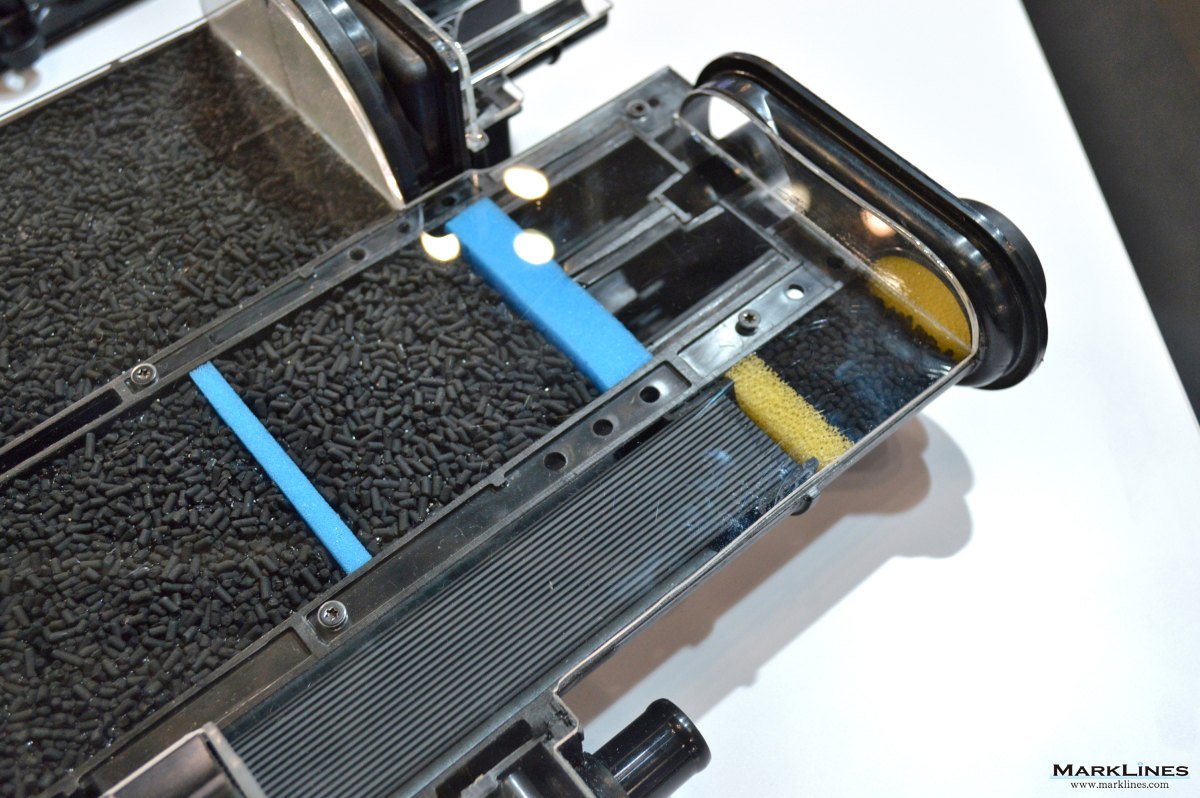

カーボンキャニスター

-米国のホンダ向けに供給。開発は日本で行い、生産は米国

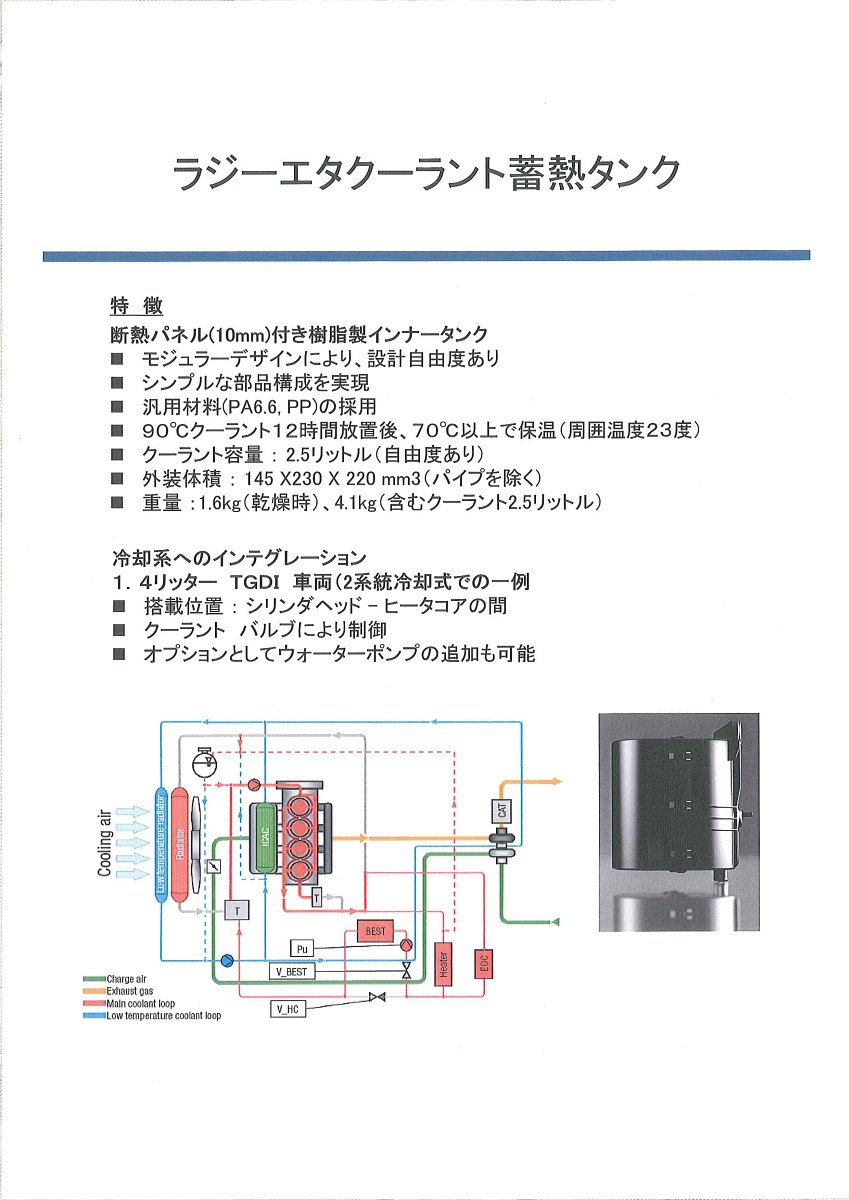

ラジエータークーラント蓄熱タンク

-試作品

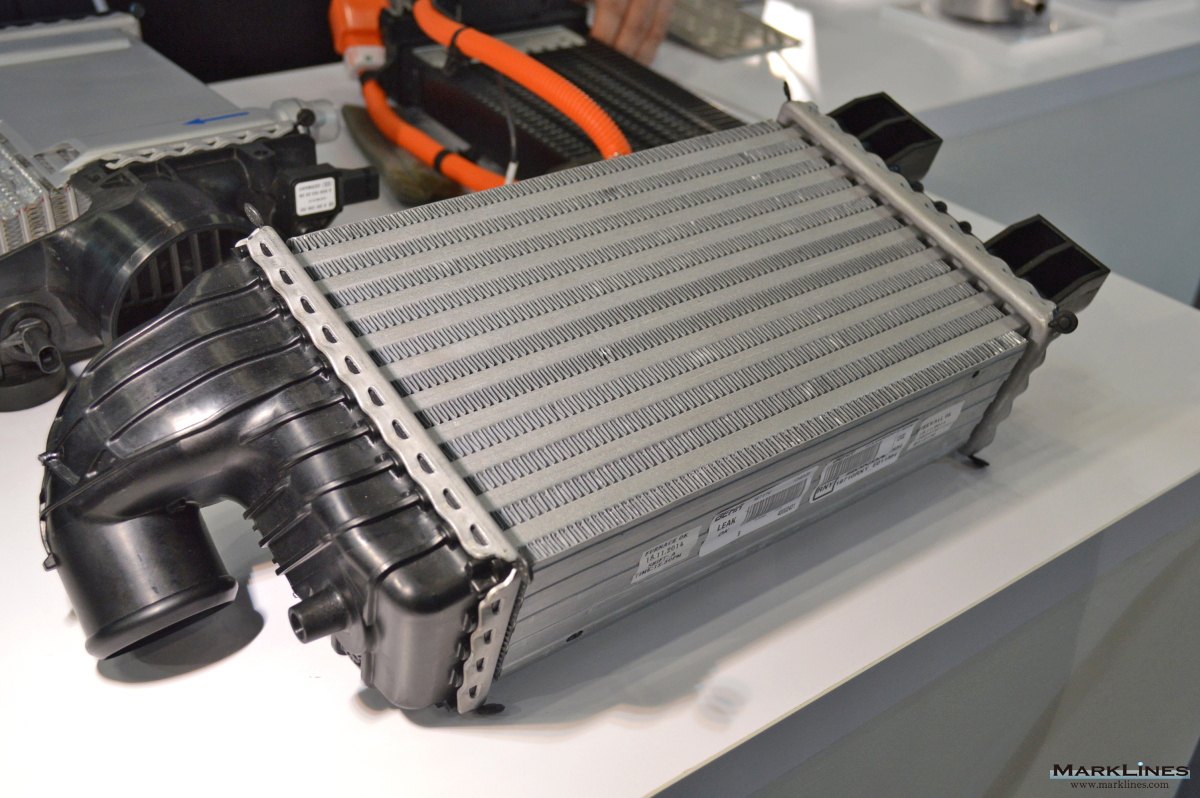

空冷インタークーラー

搭載モデル: ホンダ 「Amaze」 -主にインドで開発・生産

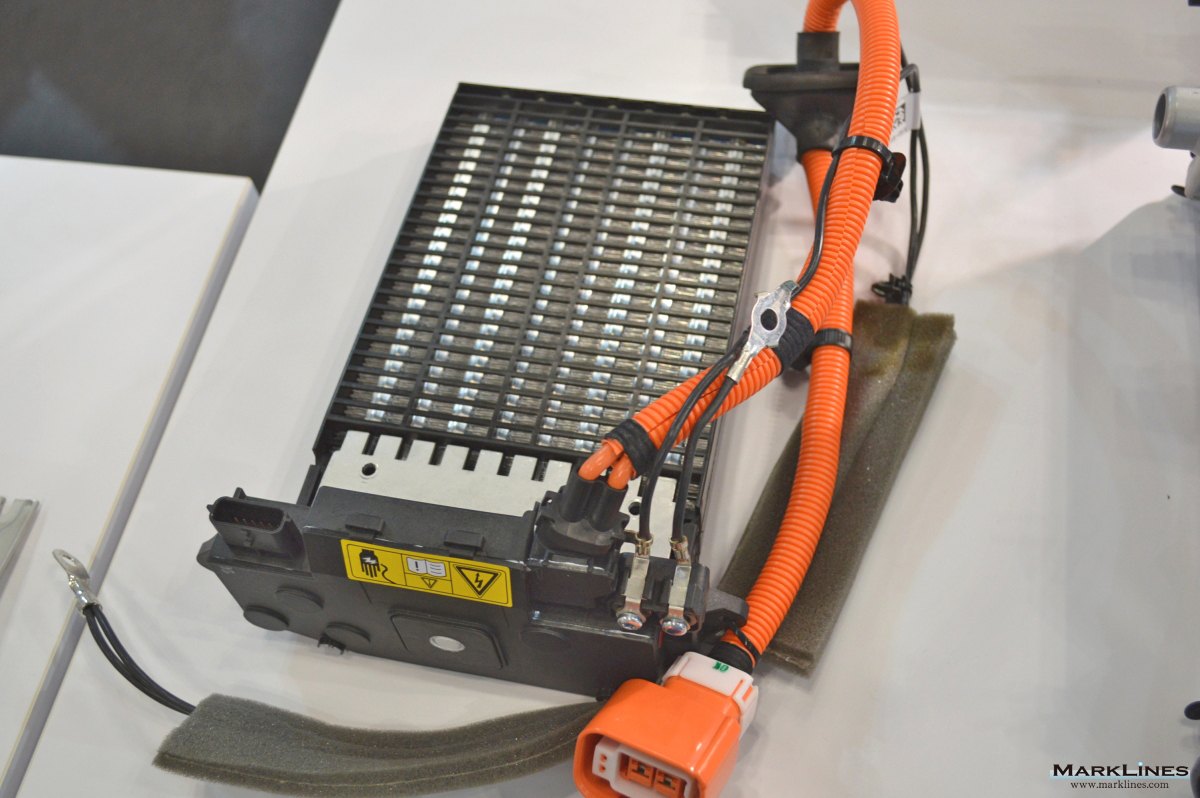

高電圧PTCヒーター

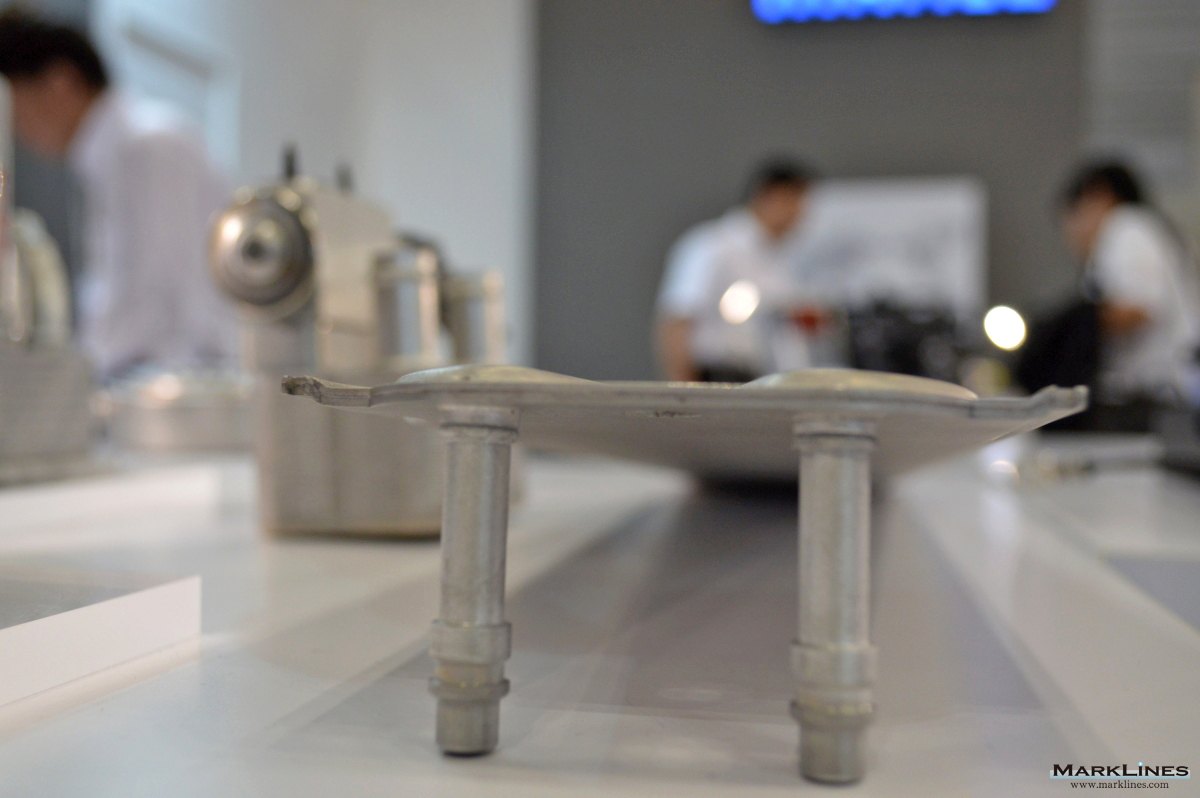

2層プレート

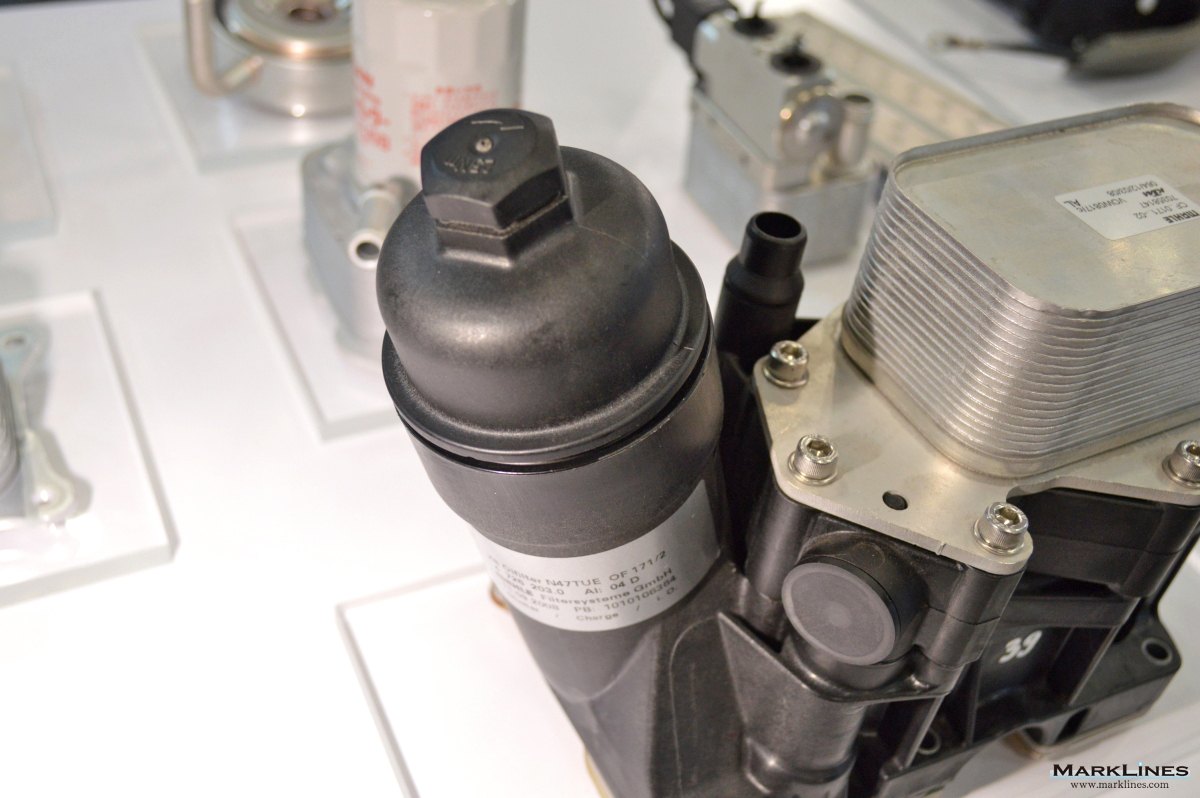

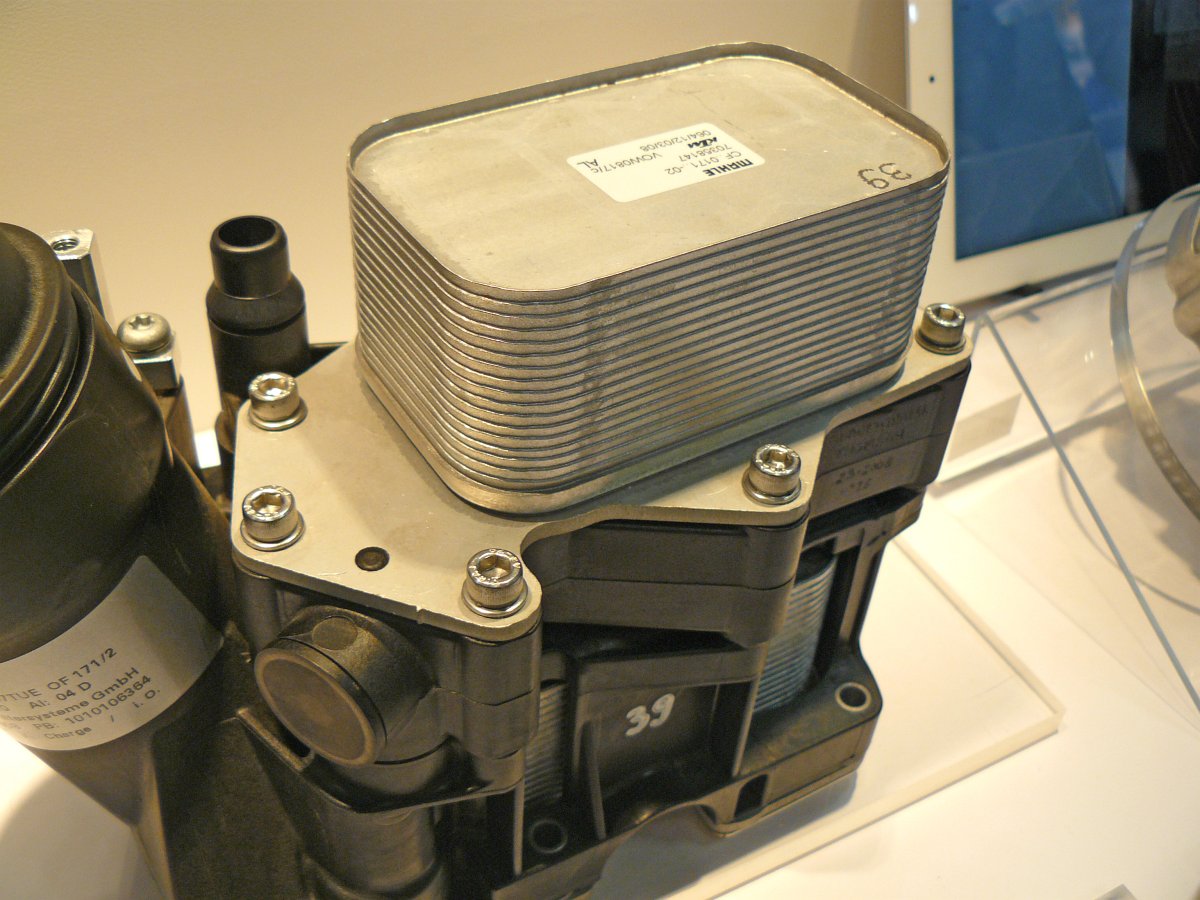

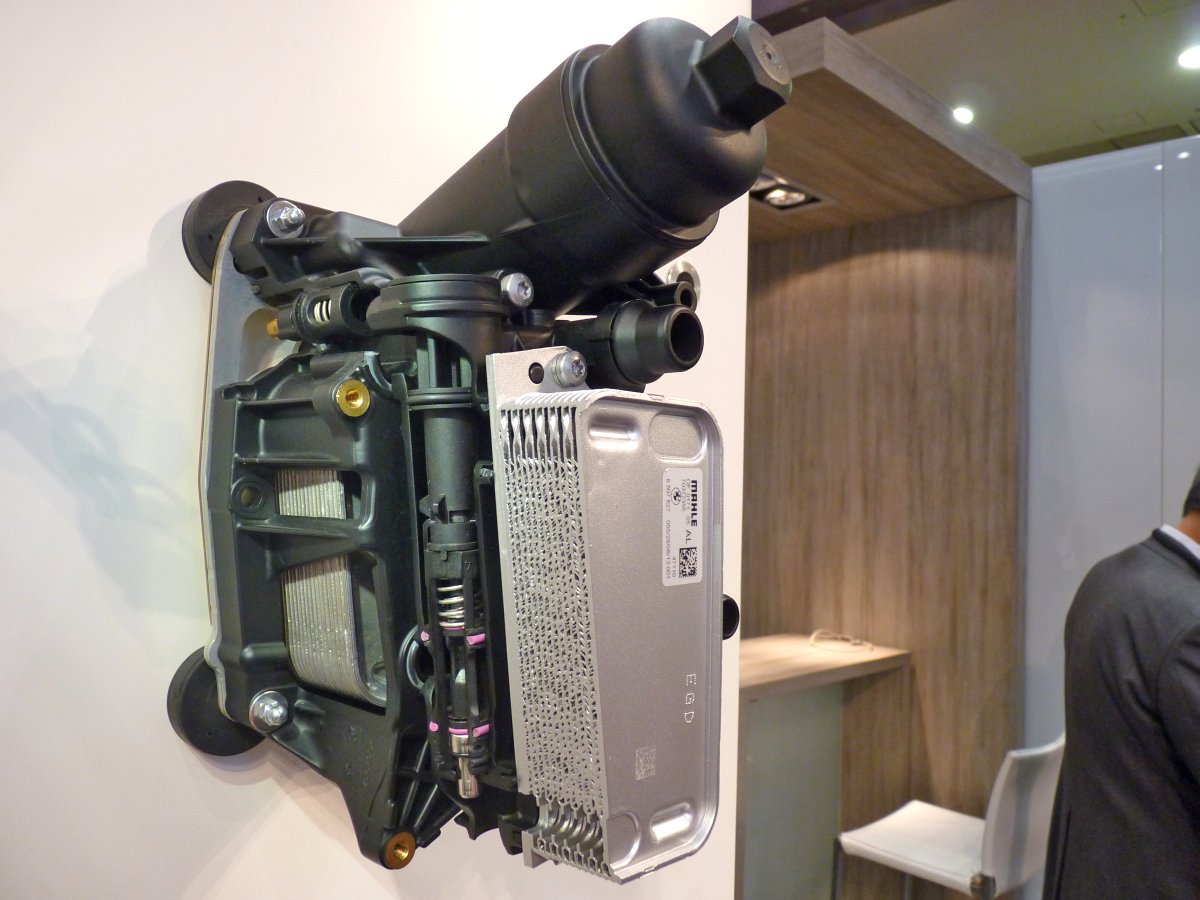

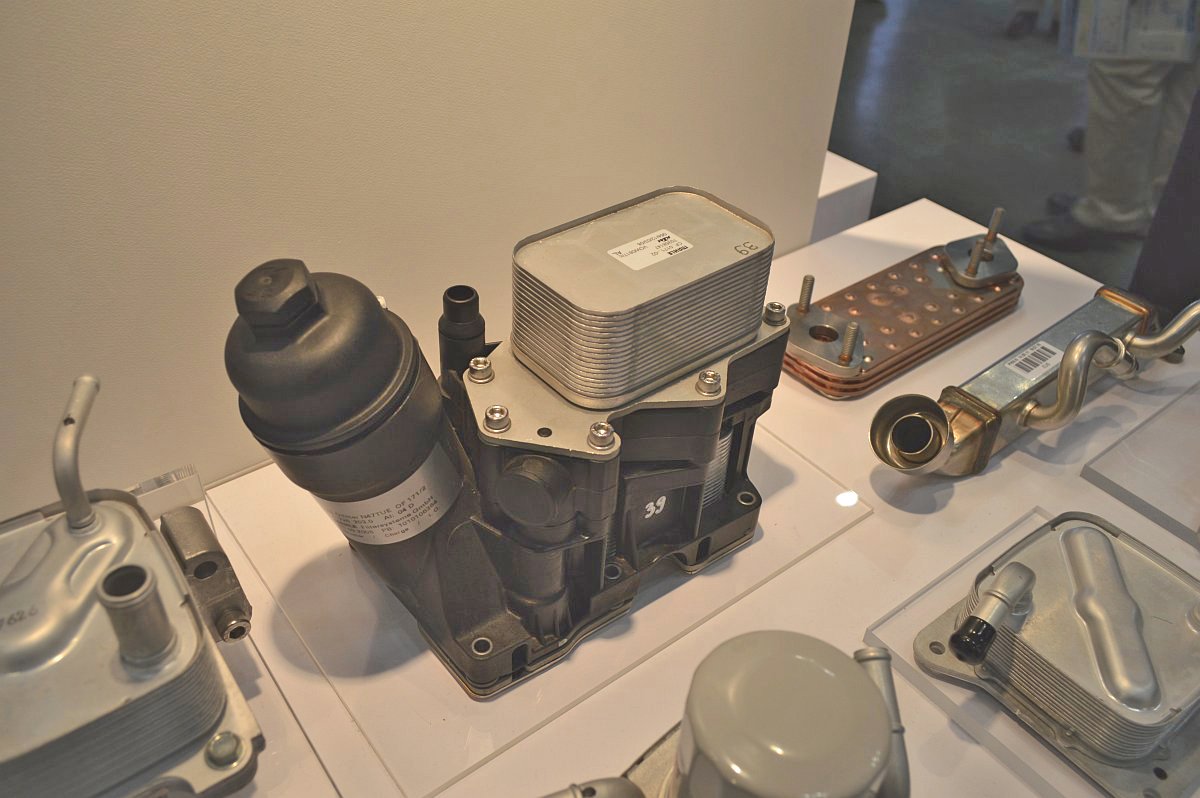

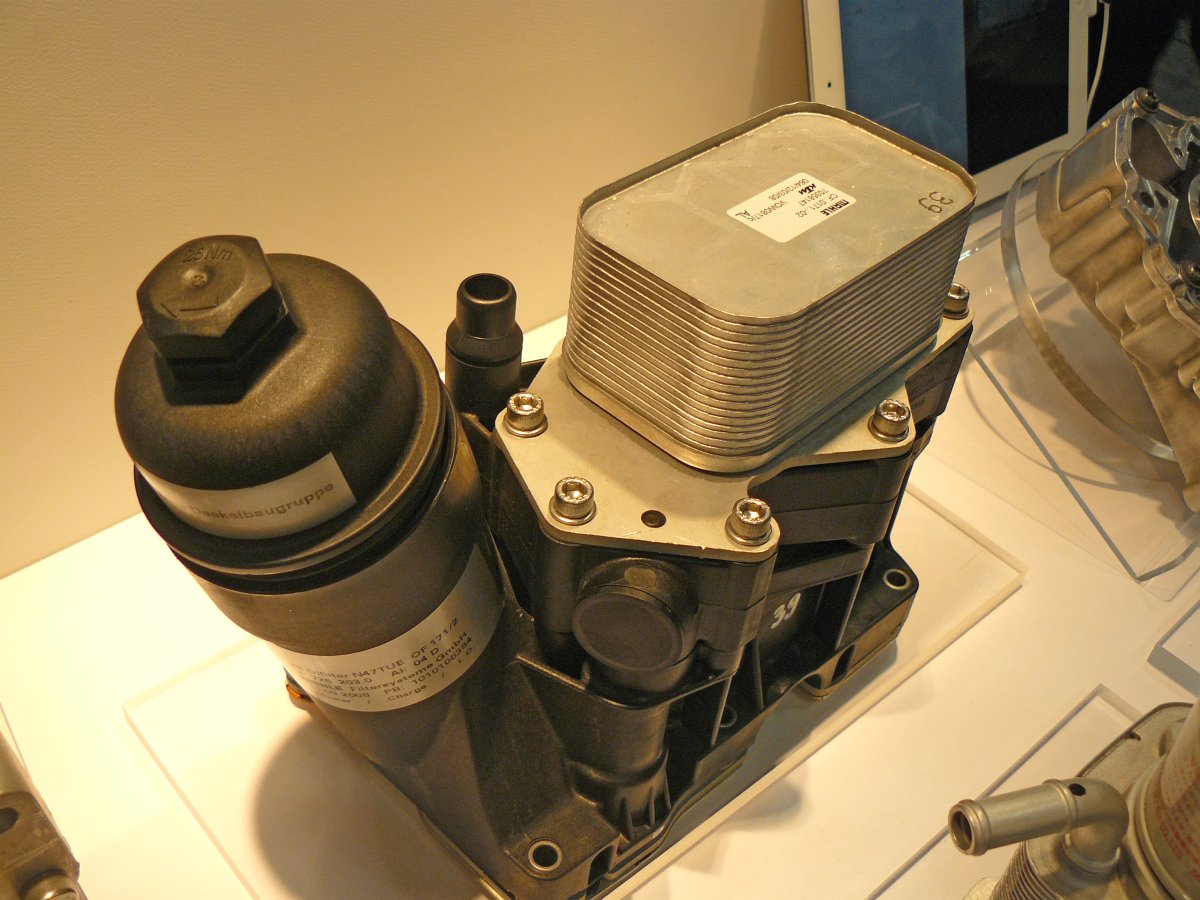

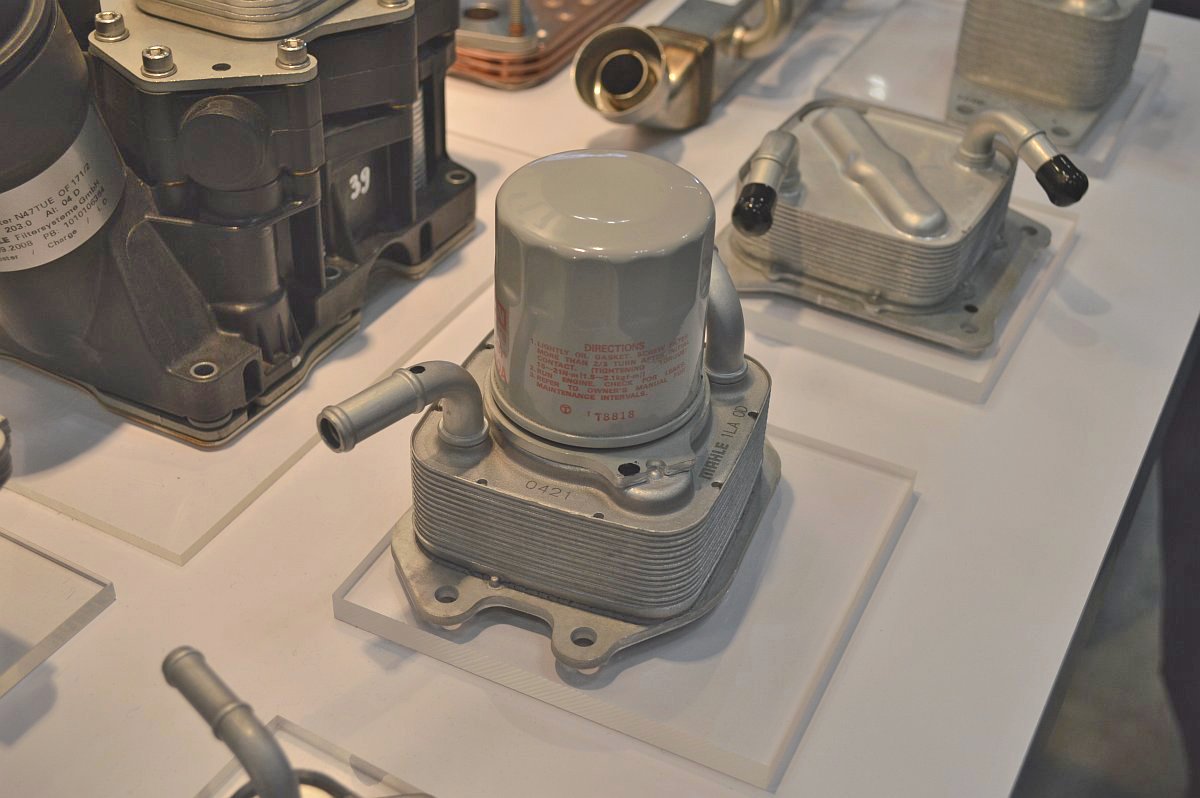

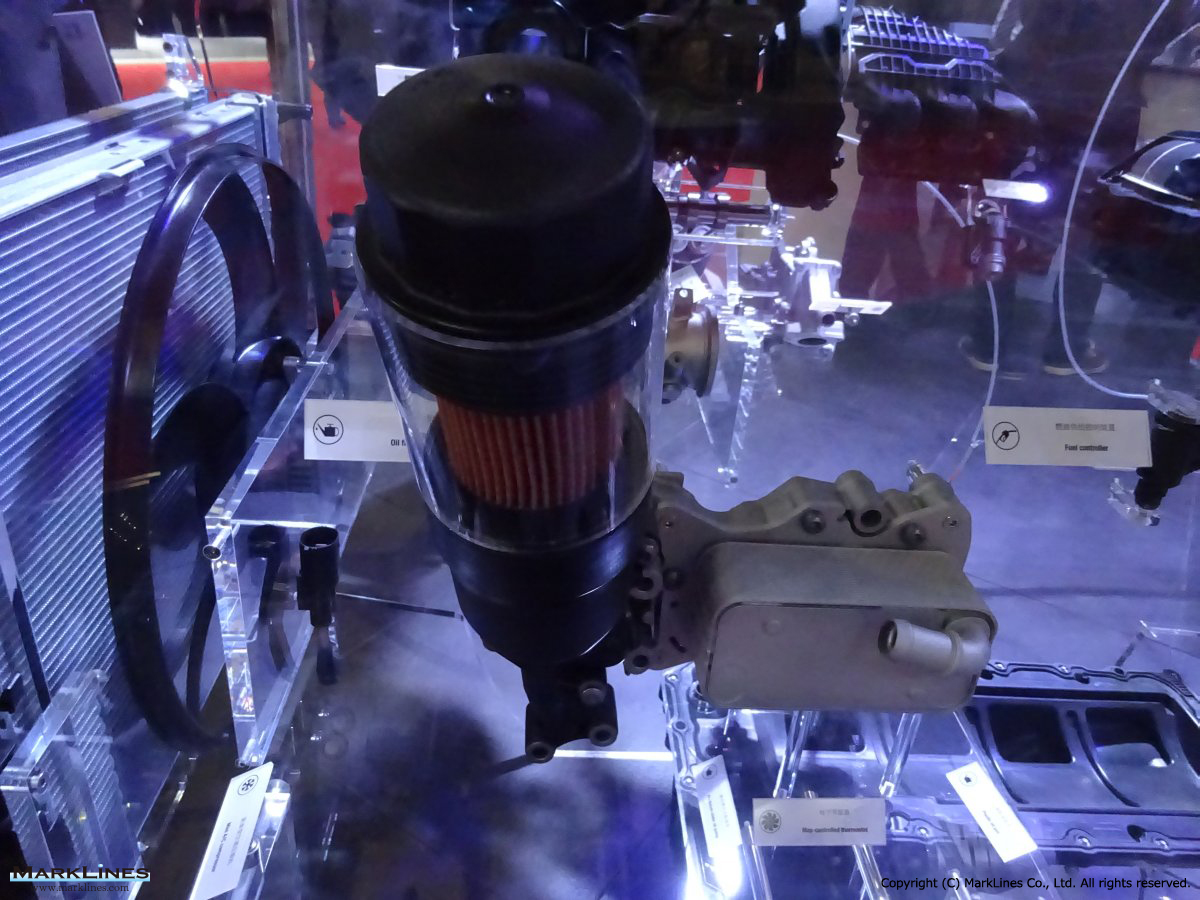

オイルフィルターモジュール

拡大画像 ①:オイルフィルター 拡大画像 ②:トランスミッションオイルウォーマー

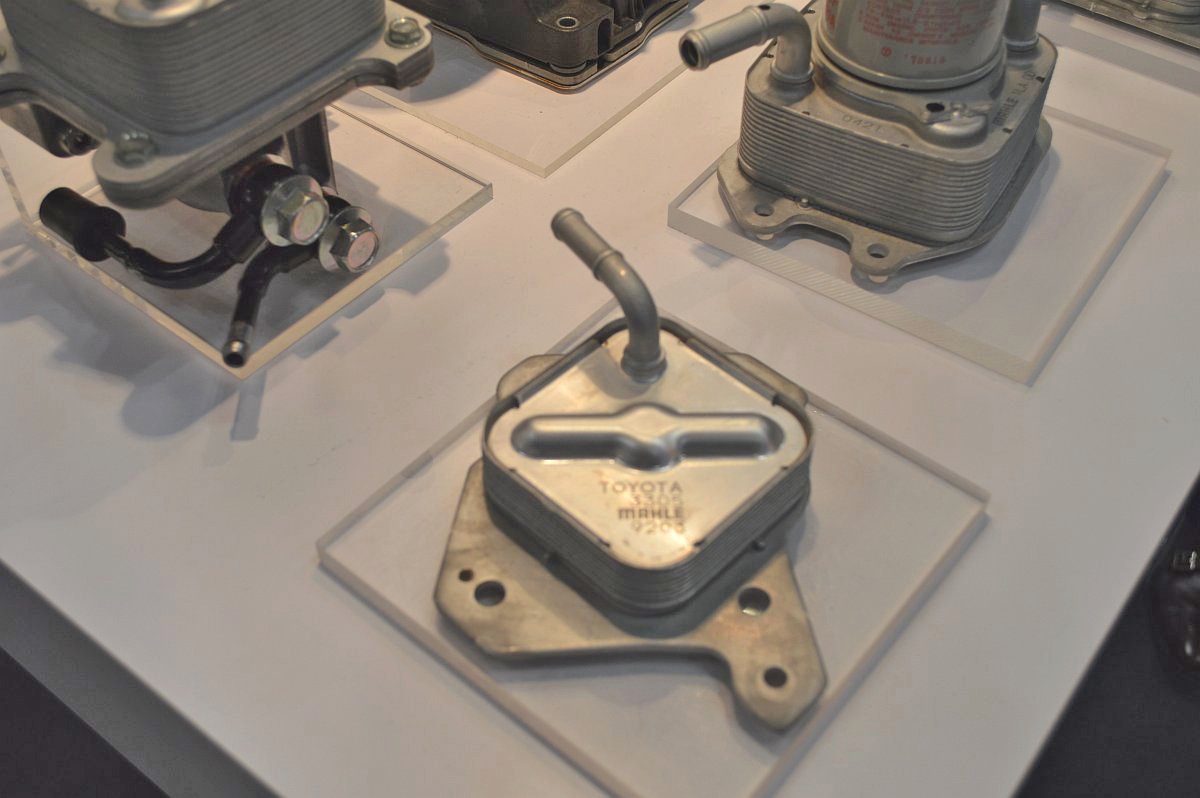

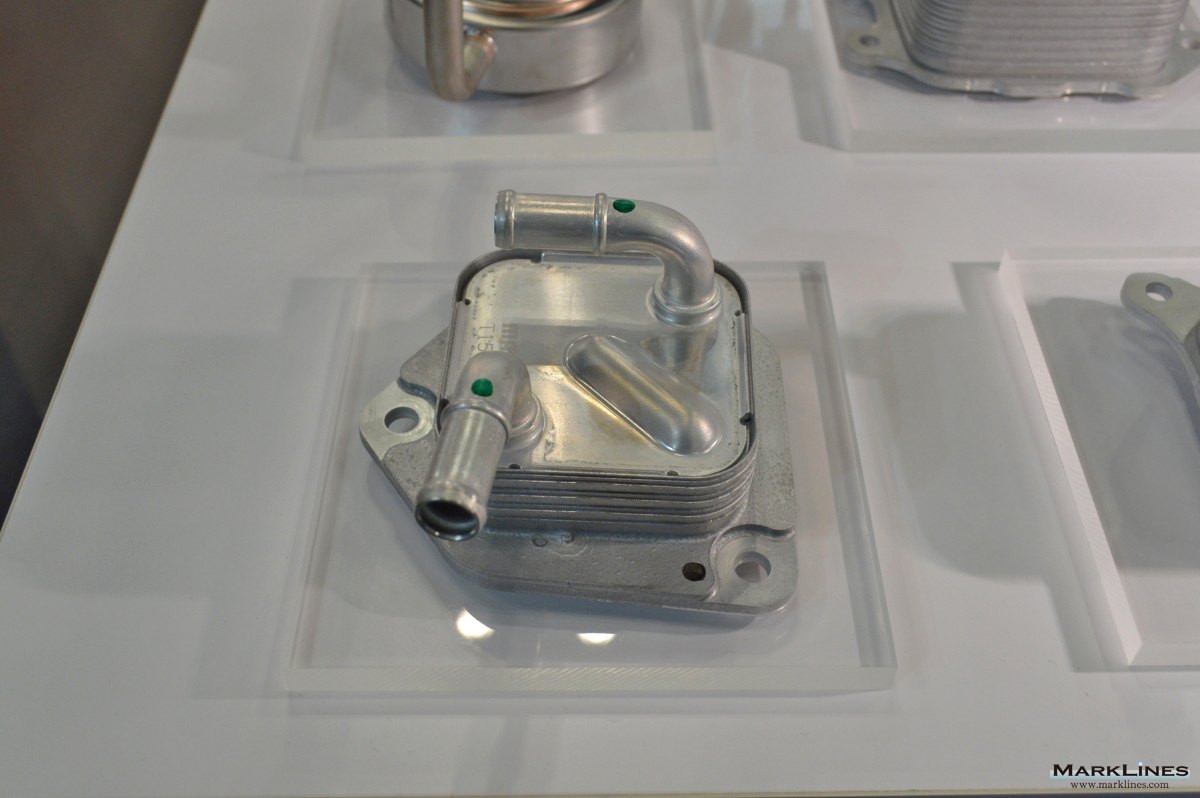

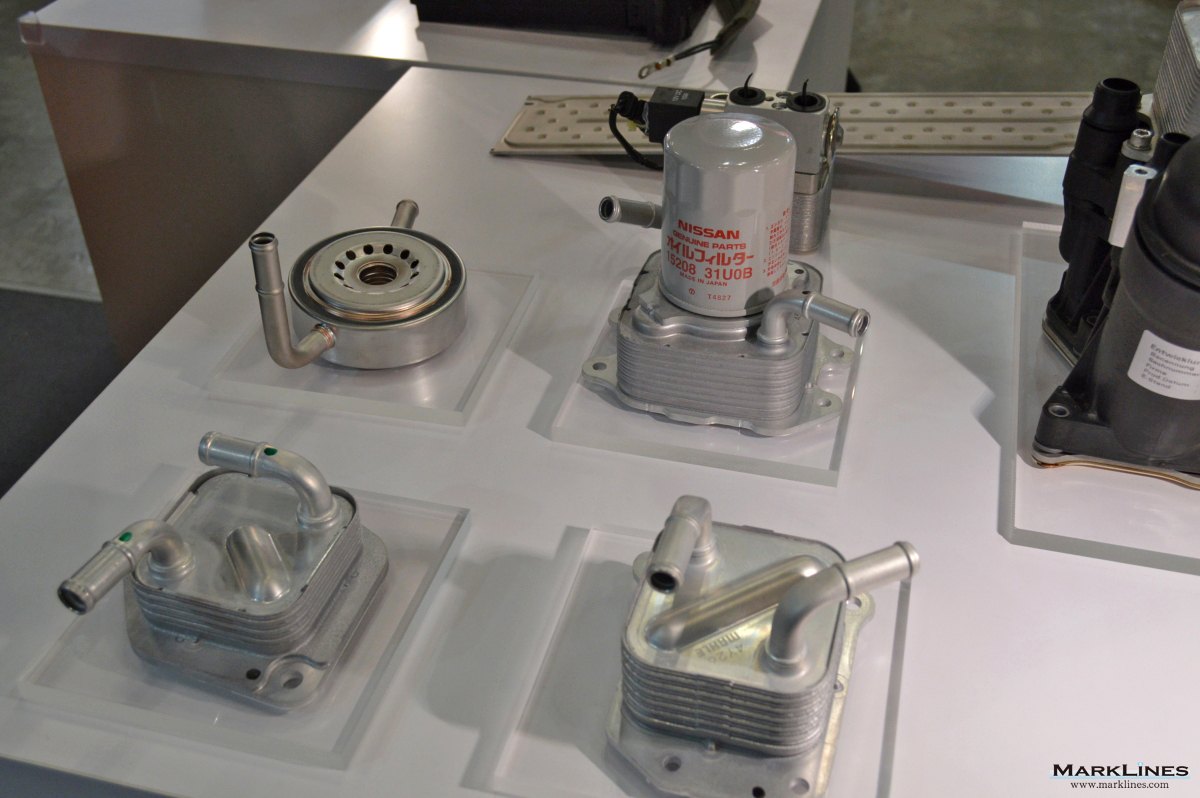

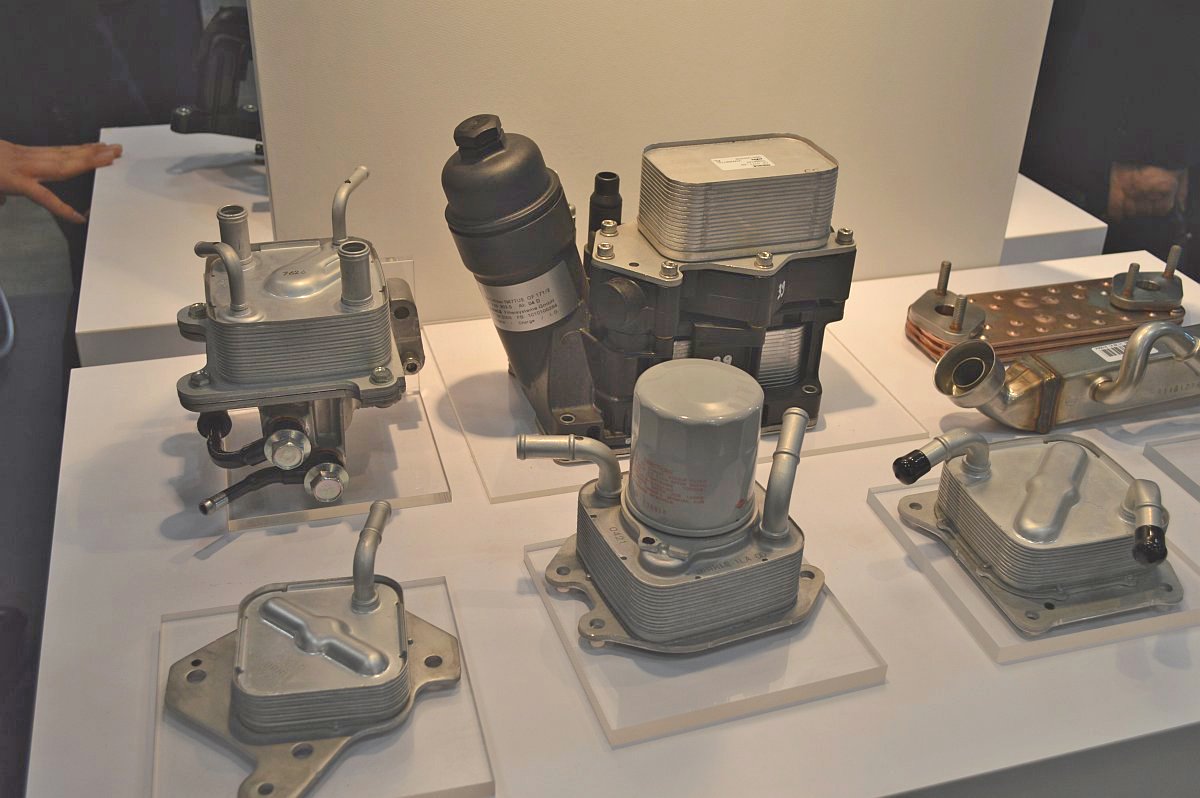

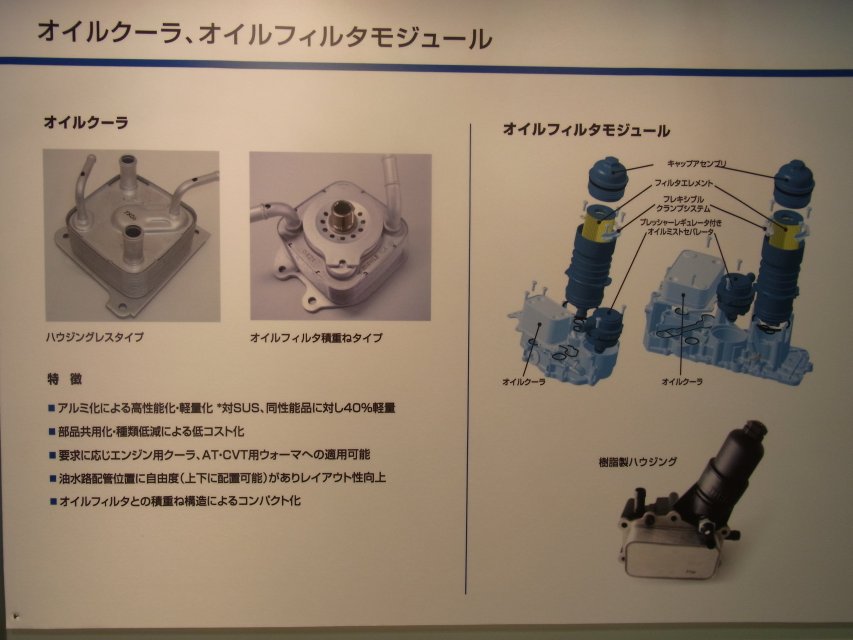

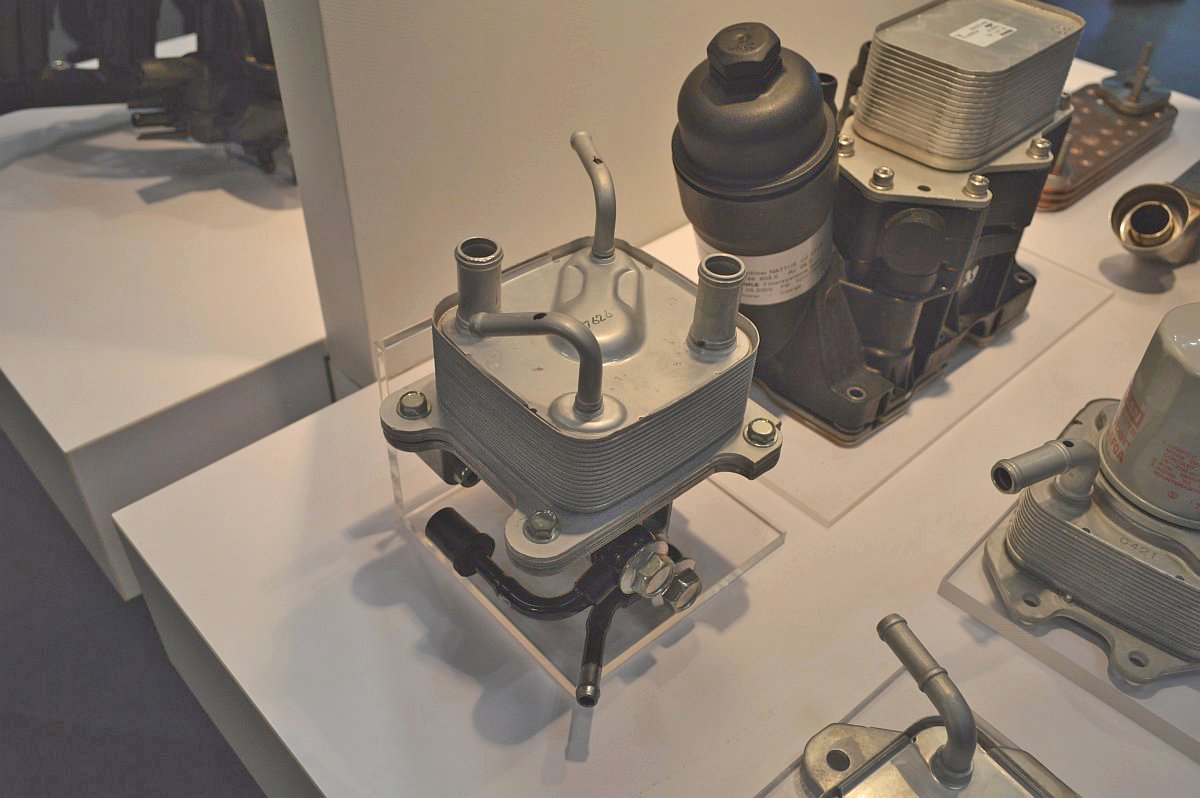

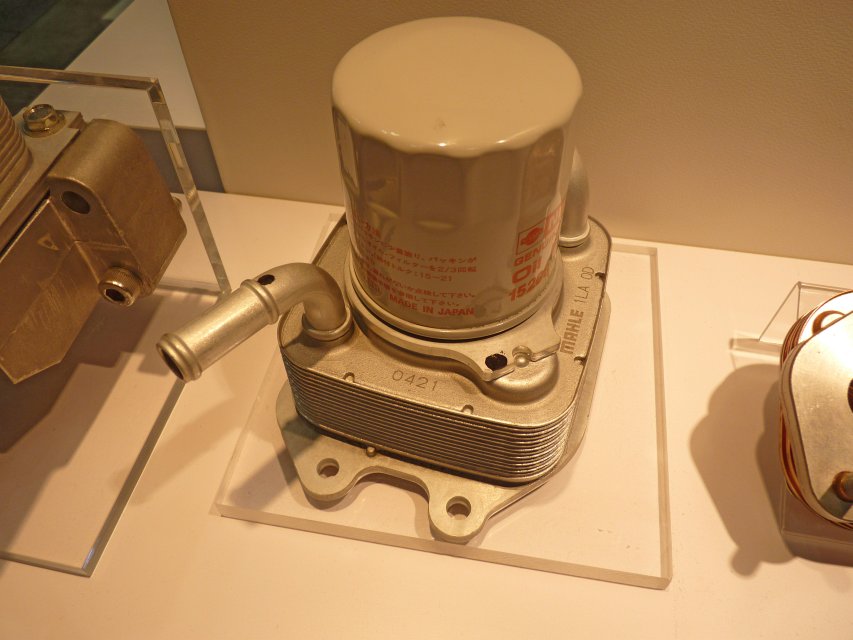

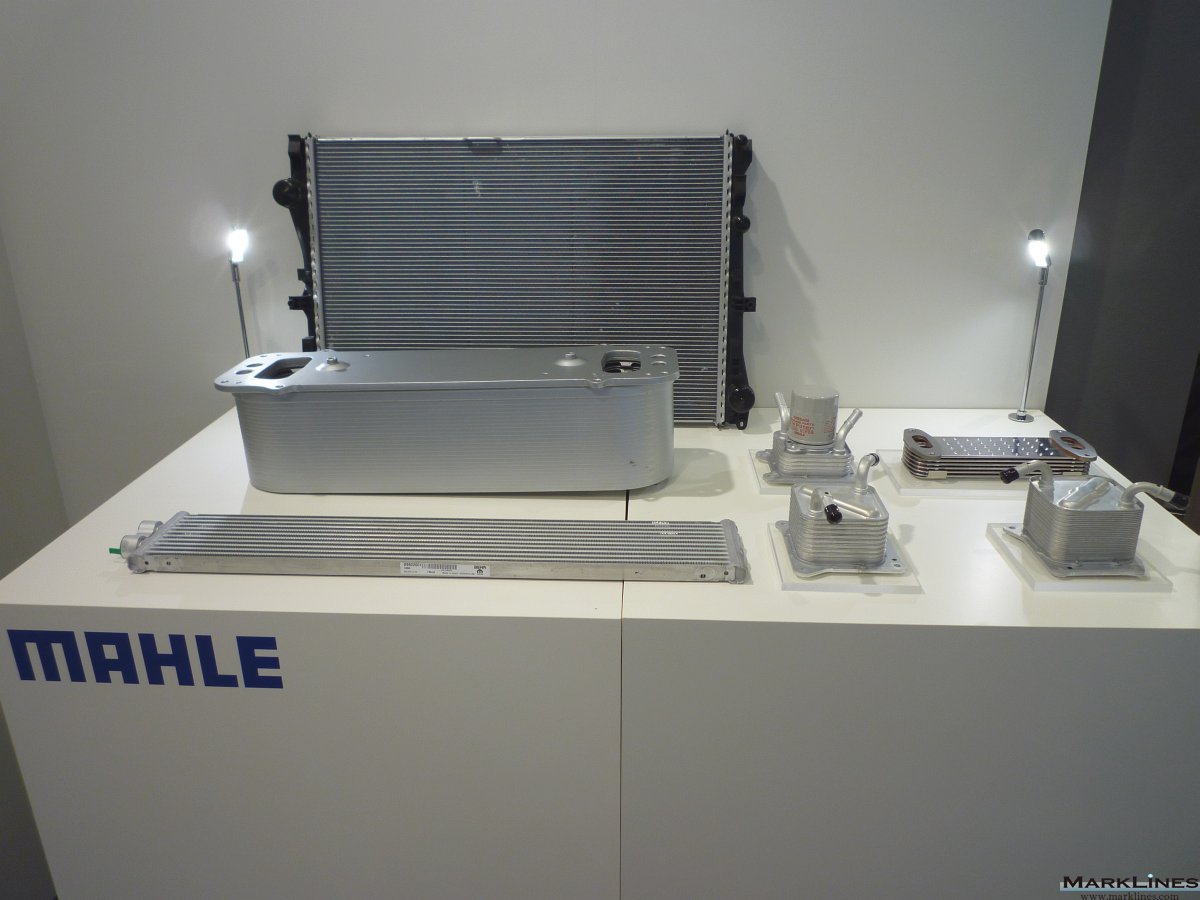

オイルクーラー、オイルウォーマー

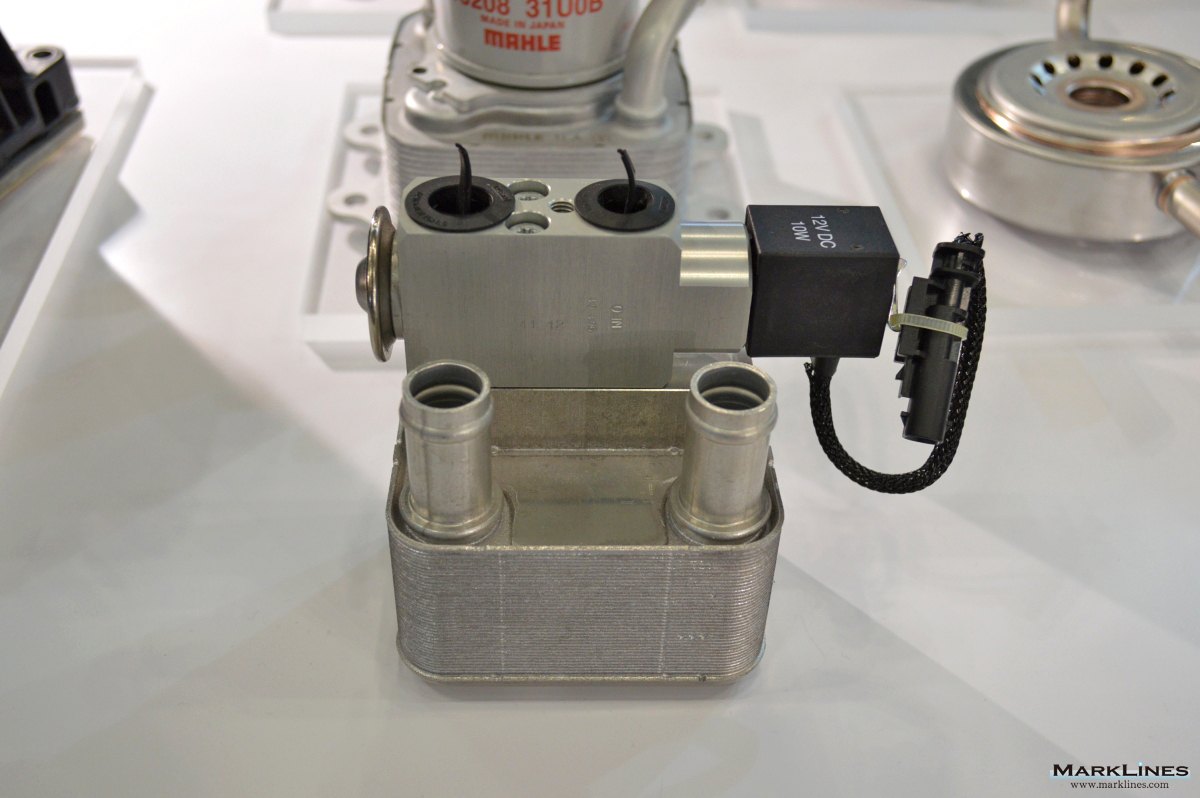

リチウムイオン電池冷却用小型チラー

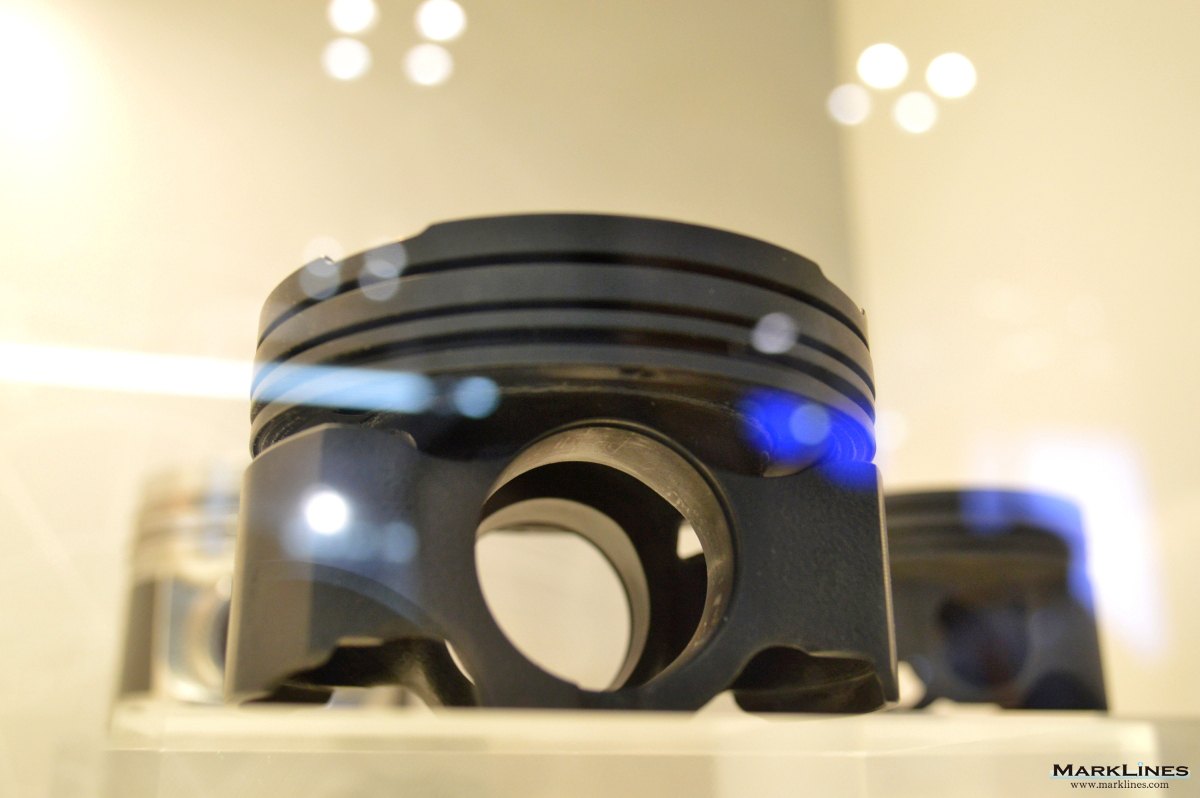

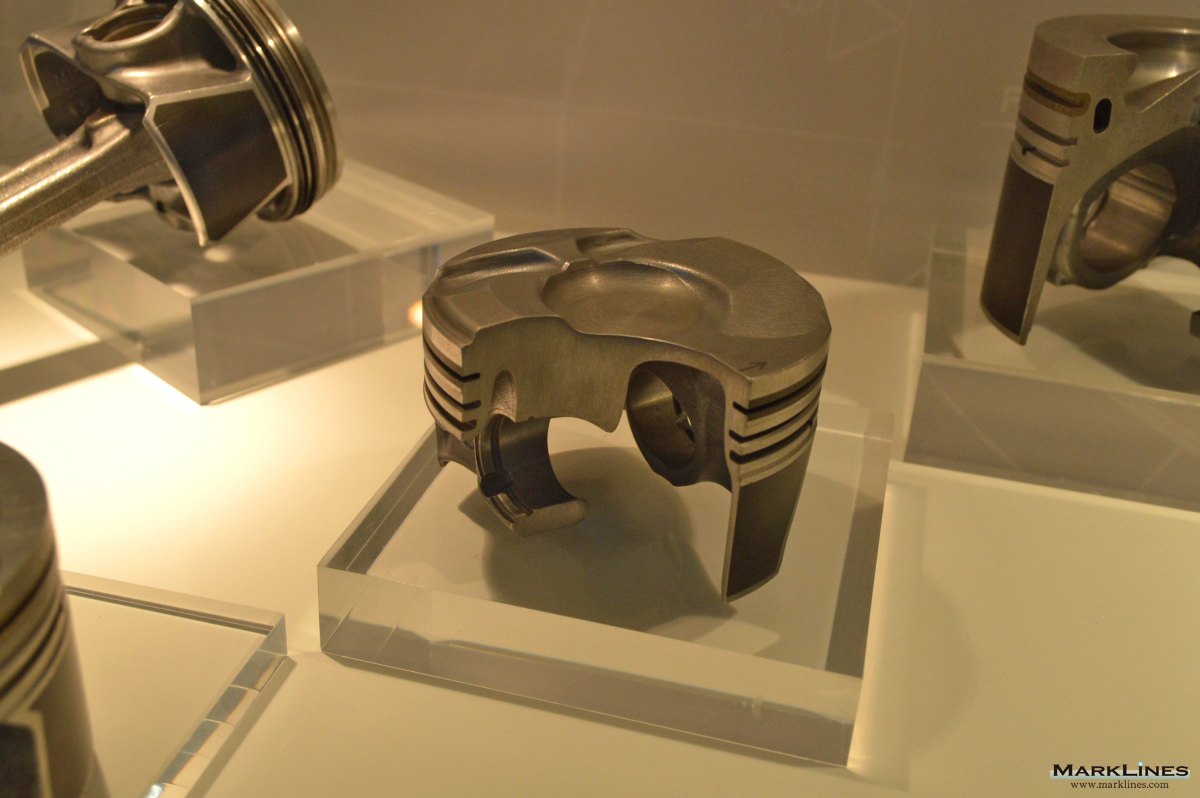

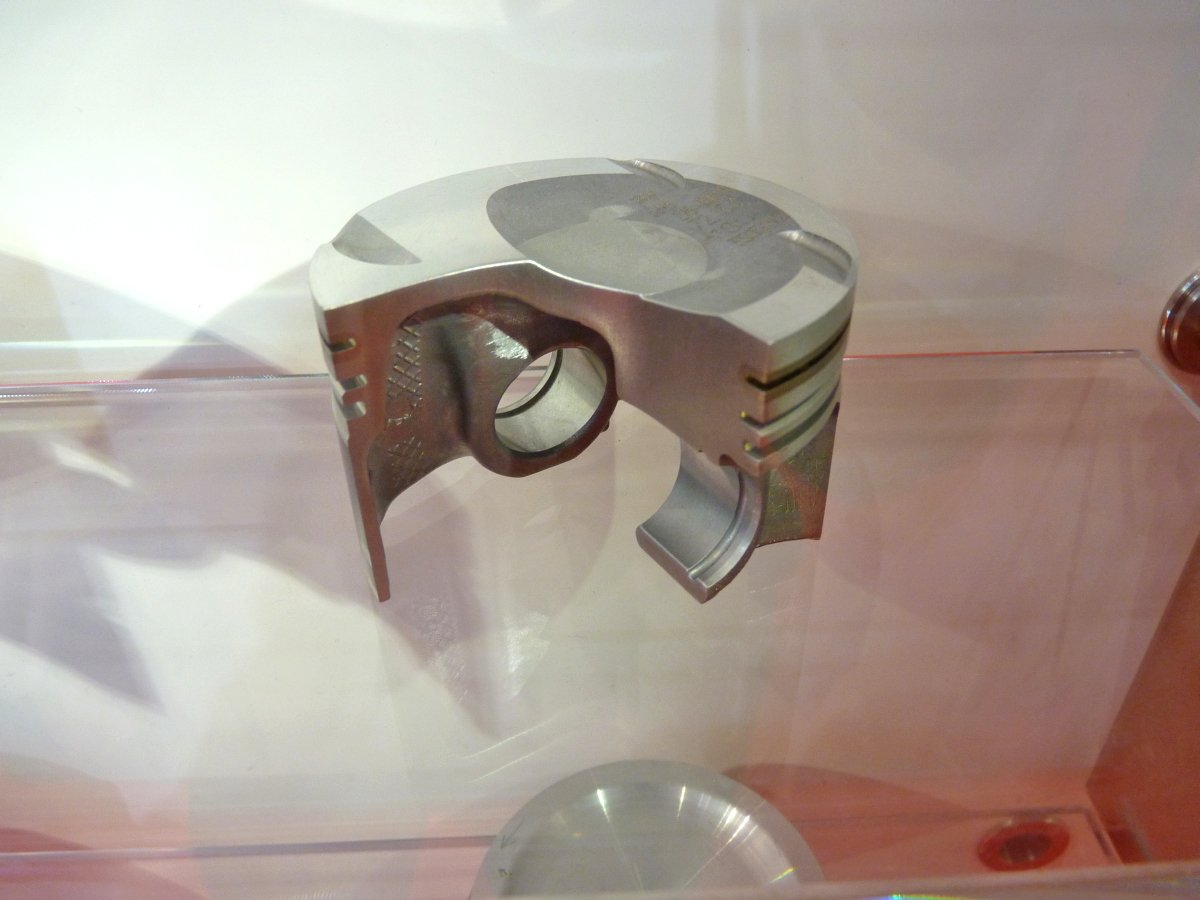

ピストン

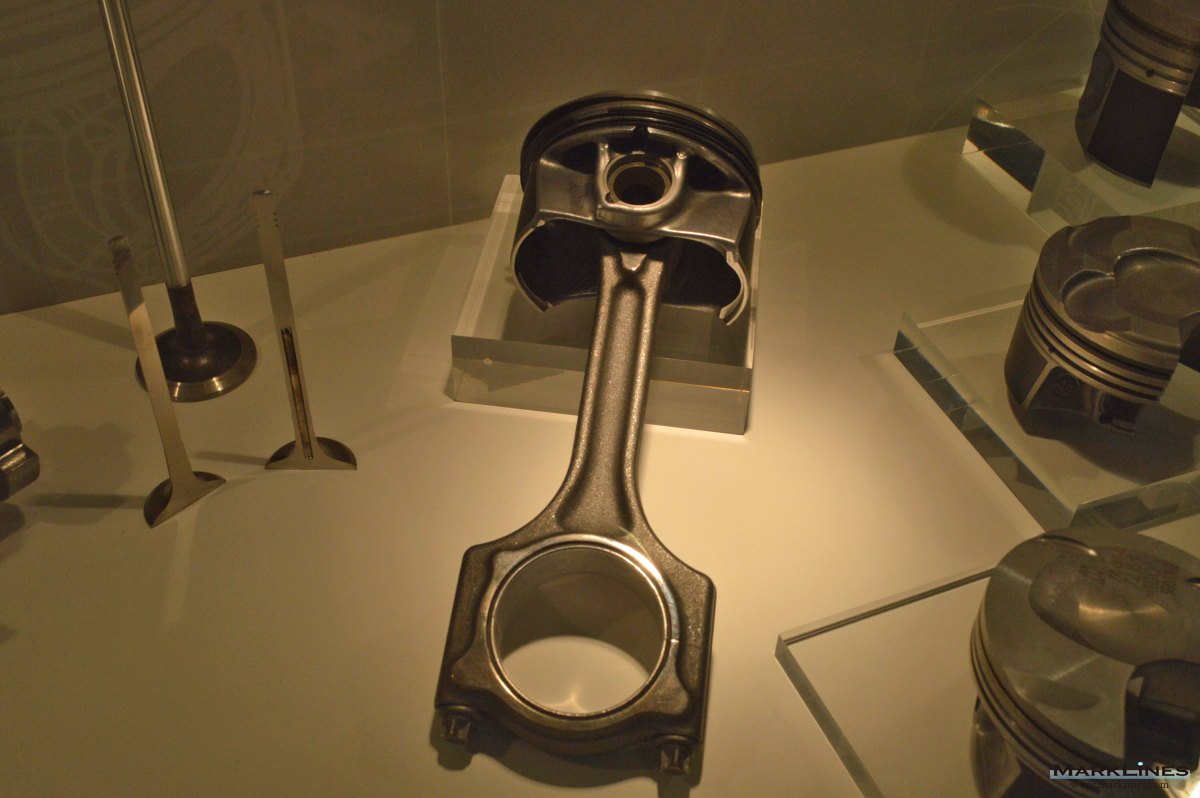

コンロッド

組立カムシャフト

-欧州の商用車向け

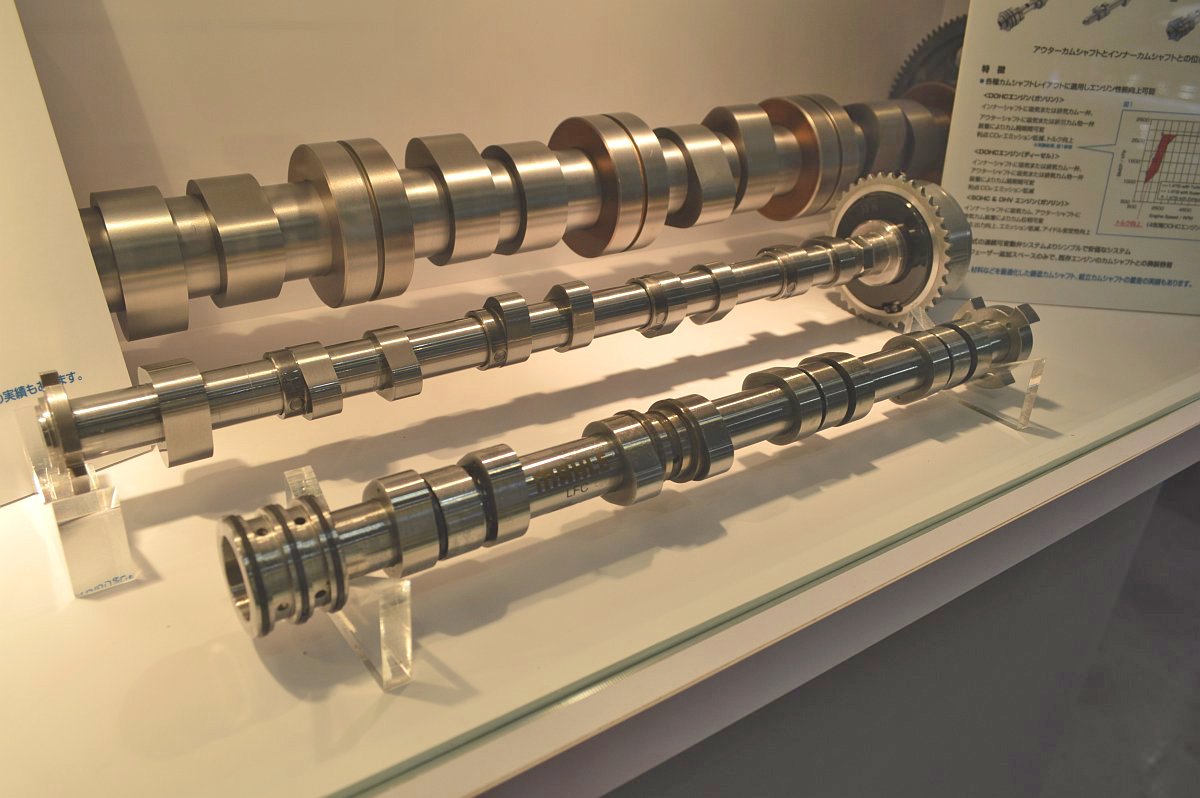

カムインカムシャフト

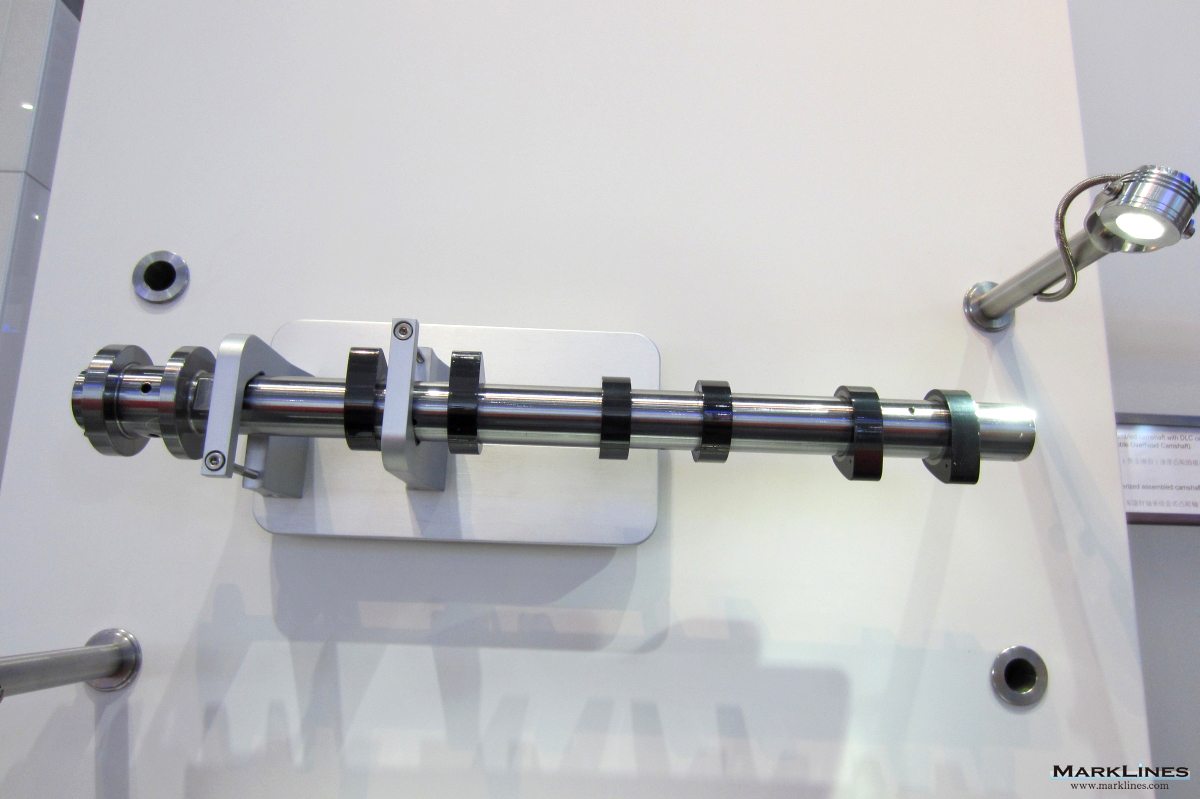

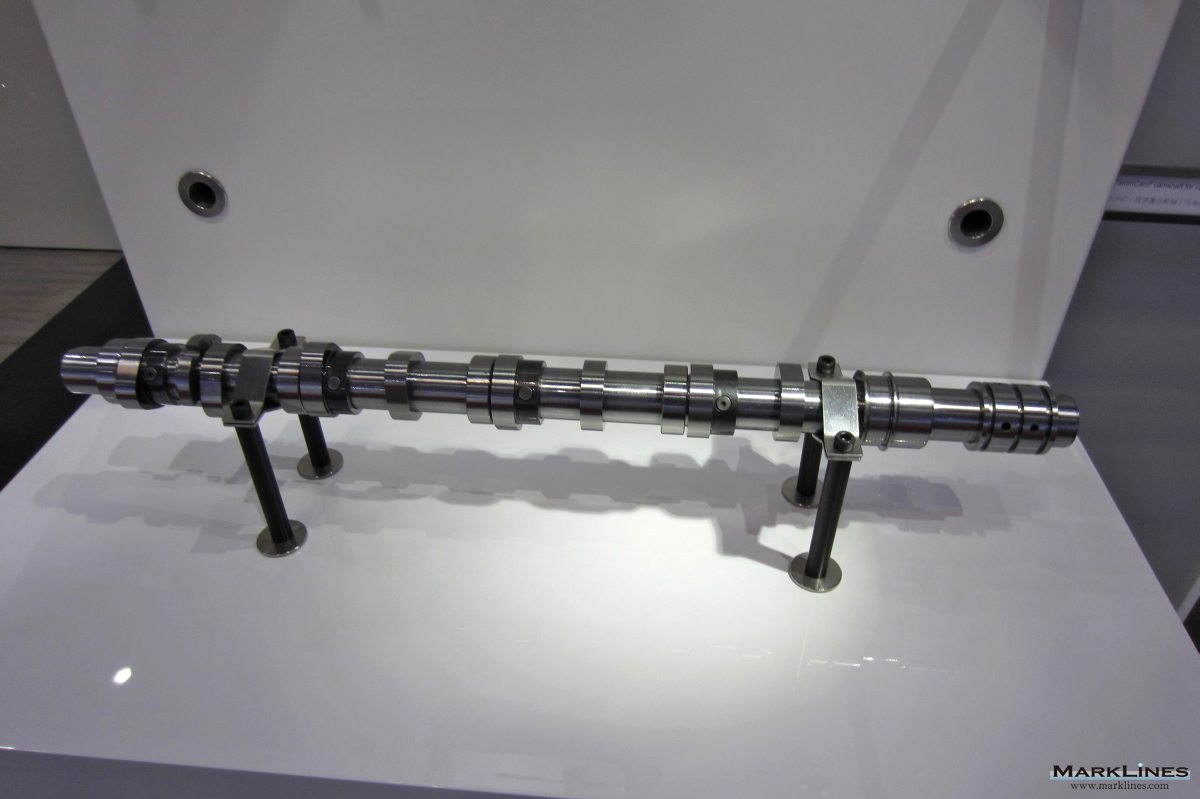

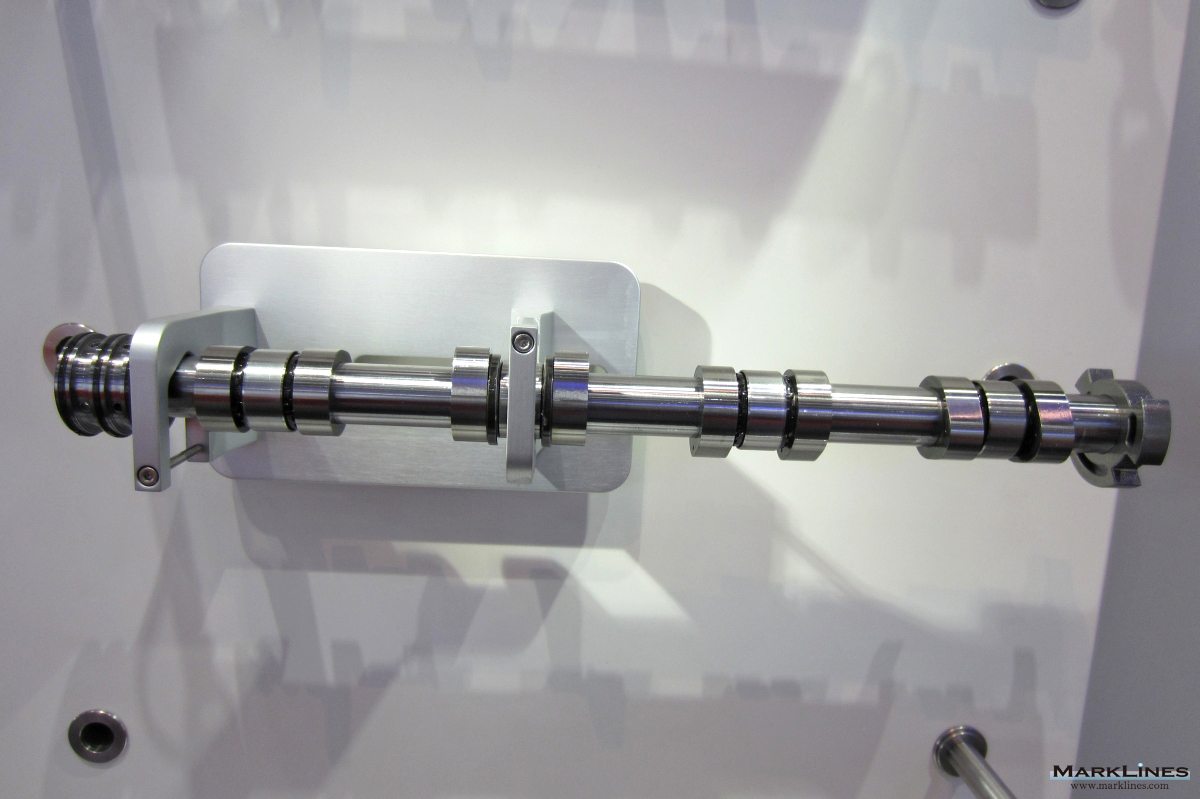

低フリクションカムシャフト

-ボールベアリング一体型

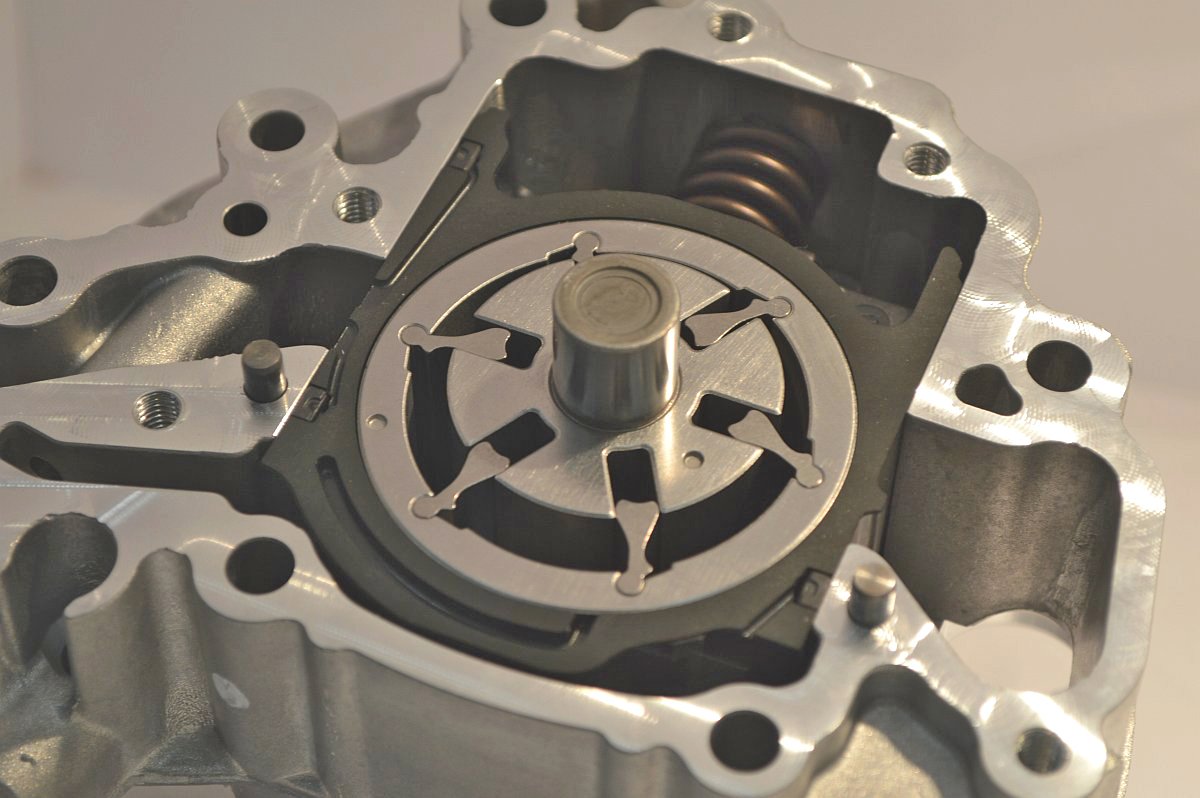

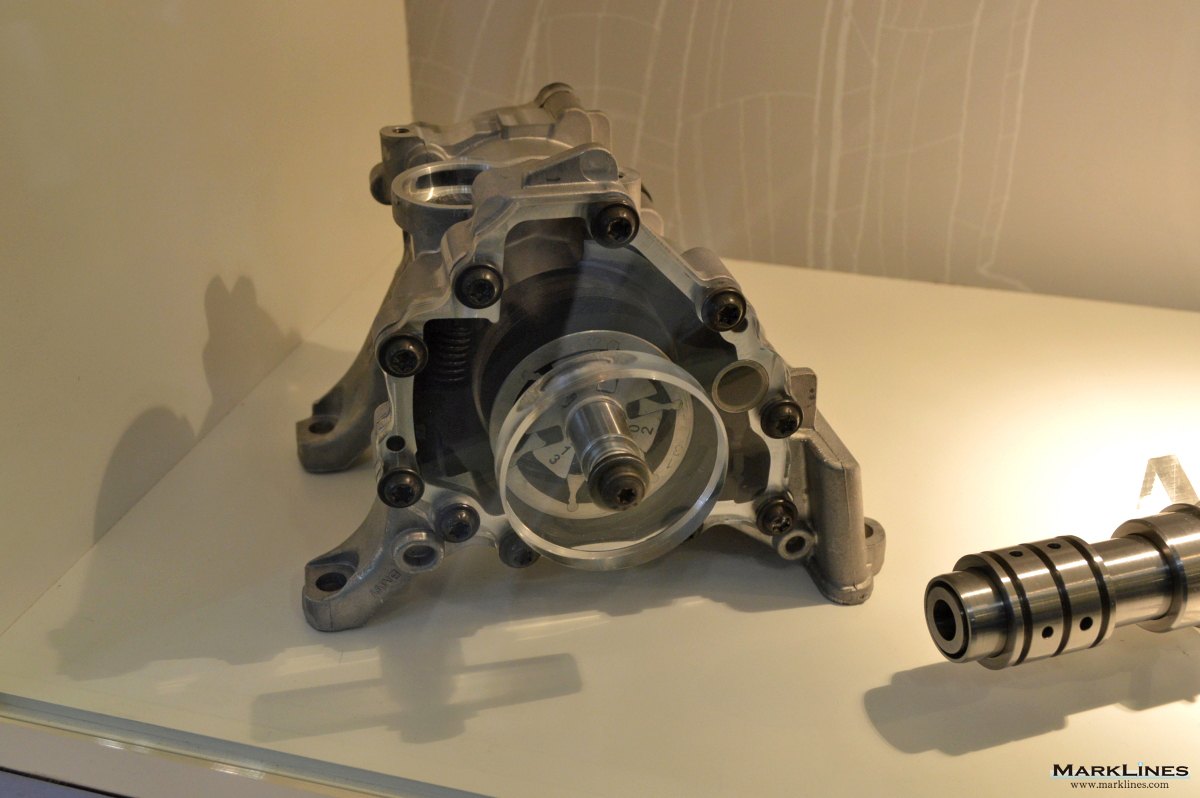

マップ制御式ペンドュラムスライダーオイルポンプ

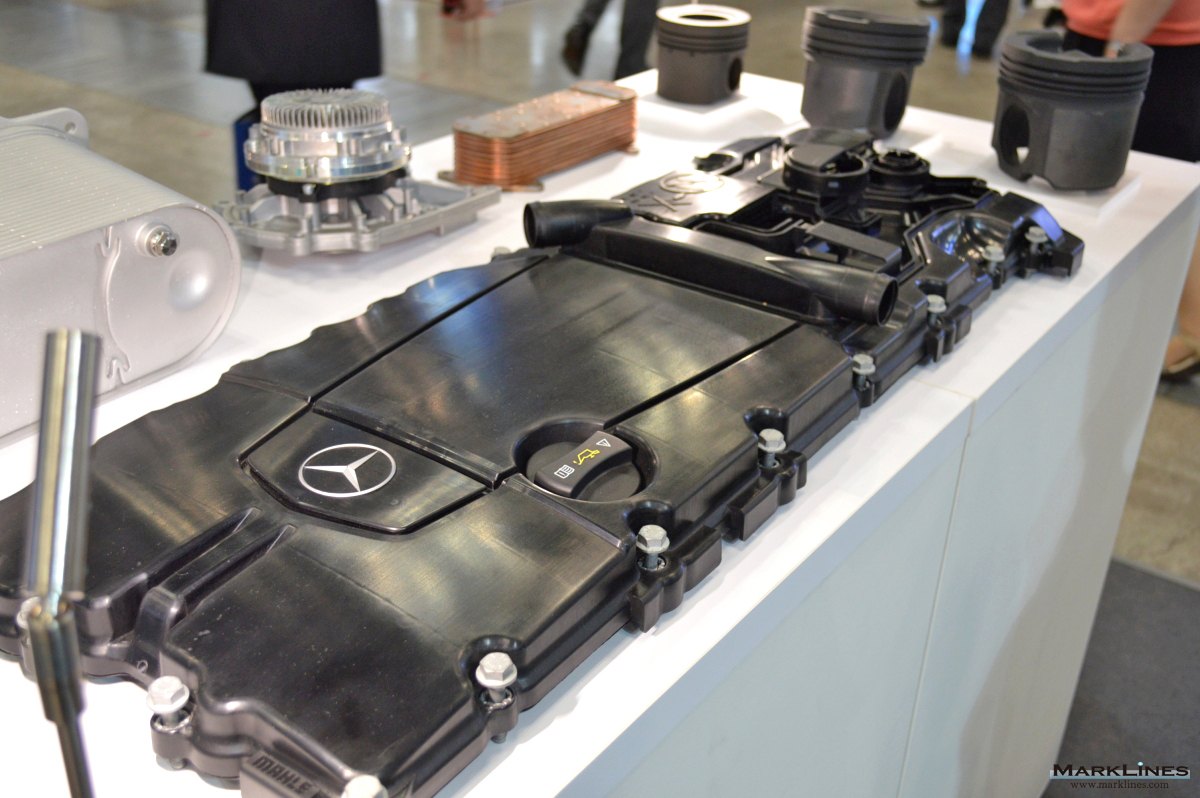

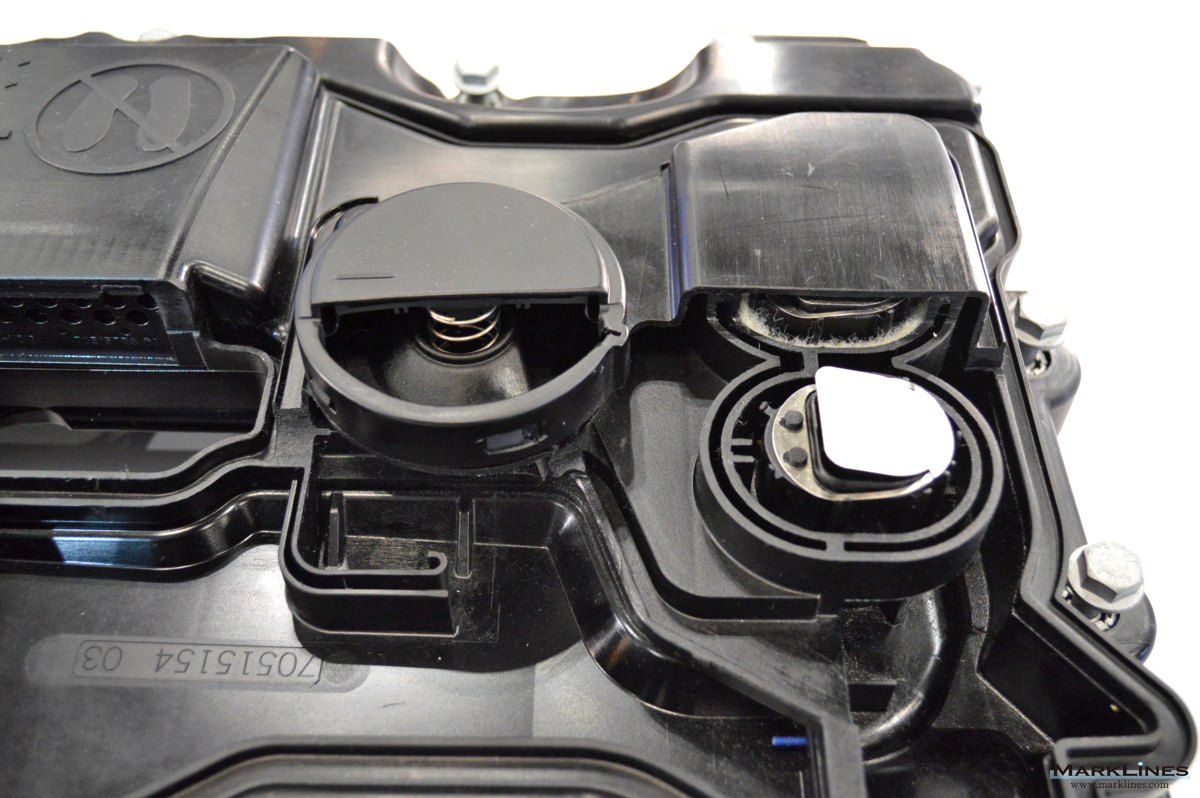

商用車用シリンダーヘッドカバー

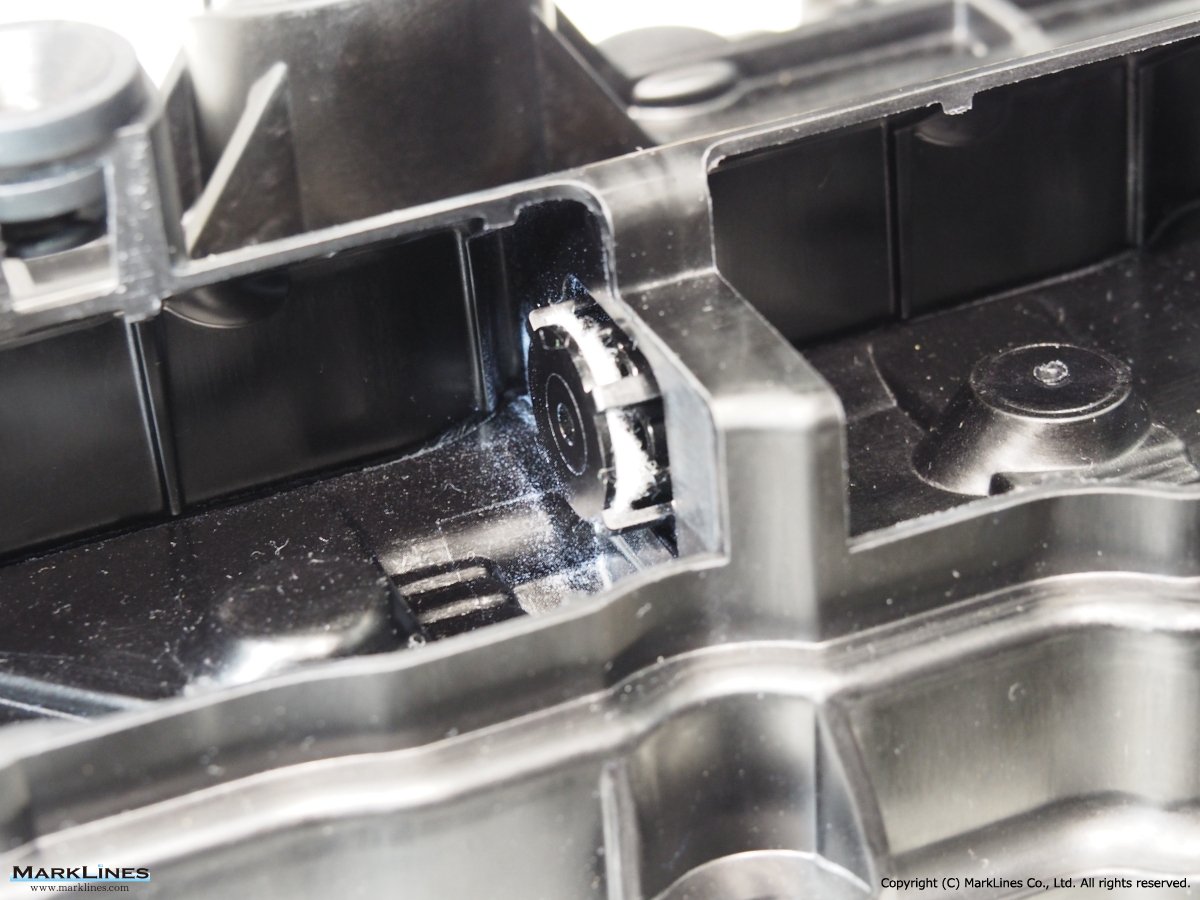

-オイルミストセパレーター一体型 (拡大画像参照) -Mercedes-Benzに納入

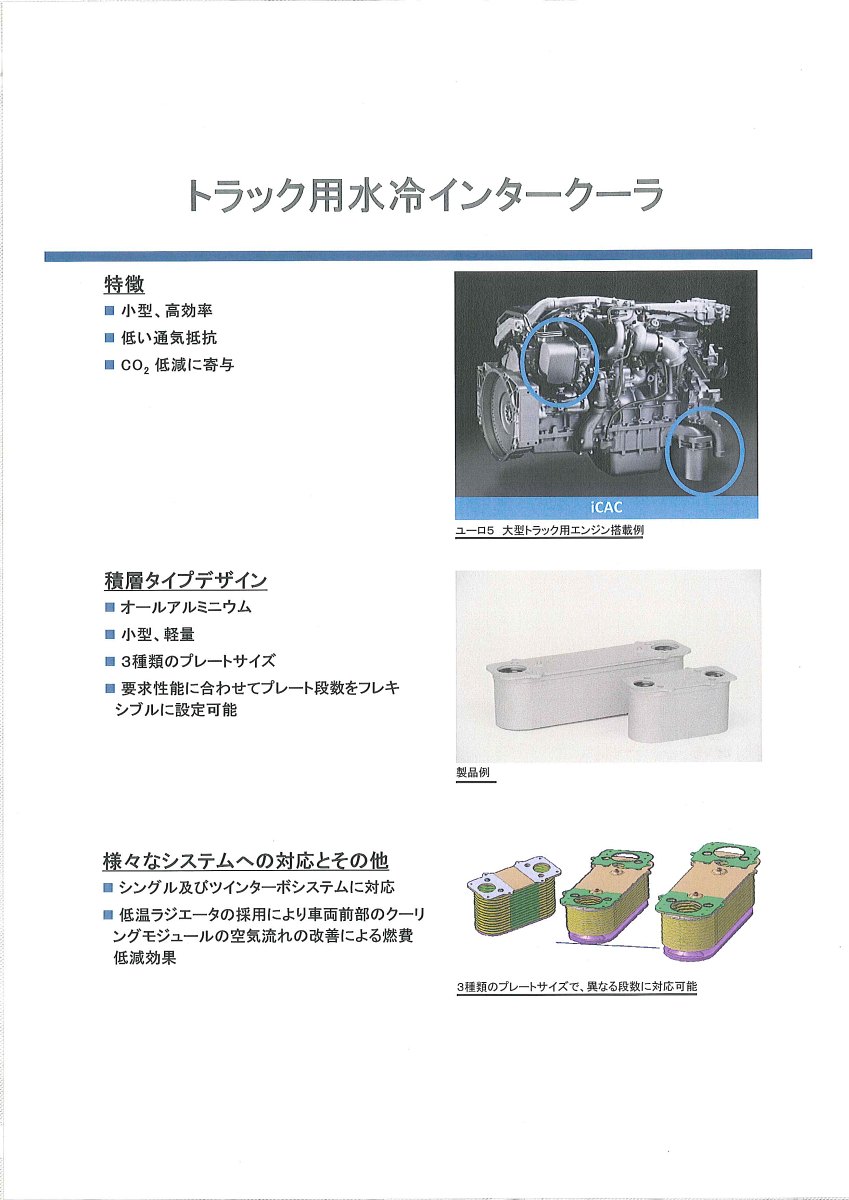

トラック用水冷インタークーラー

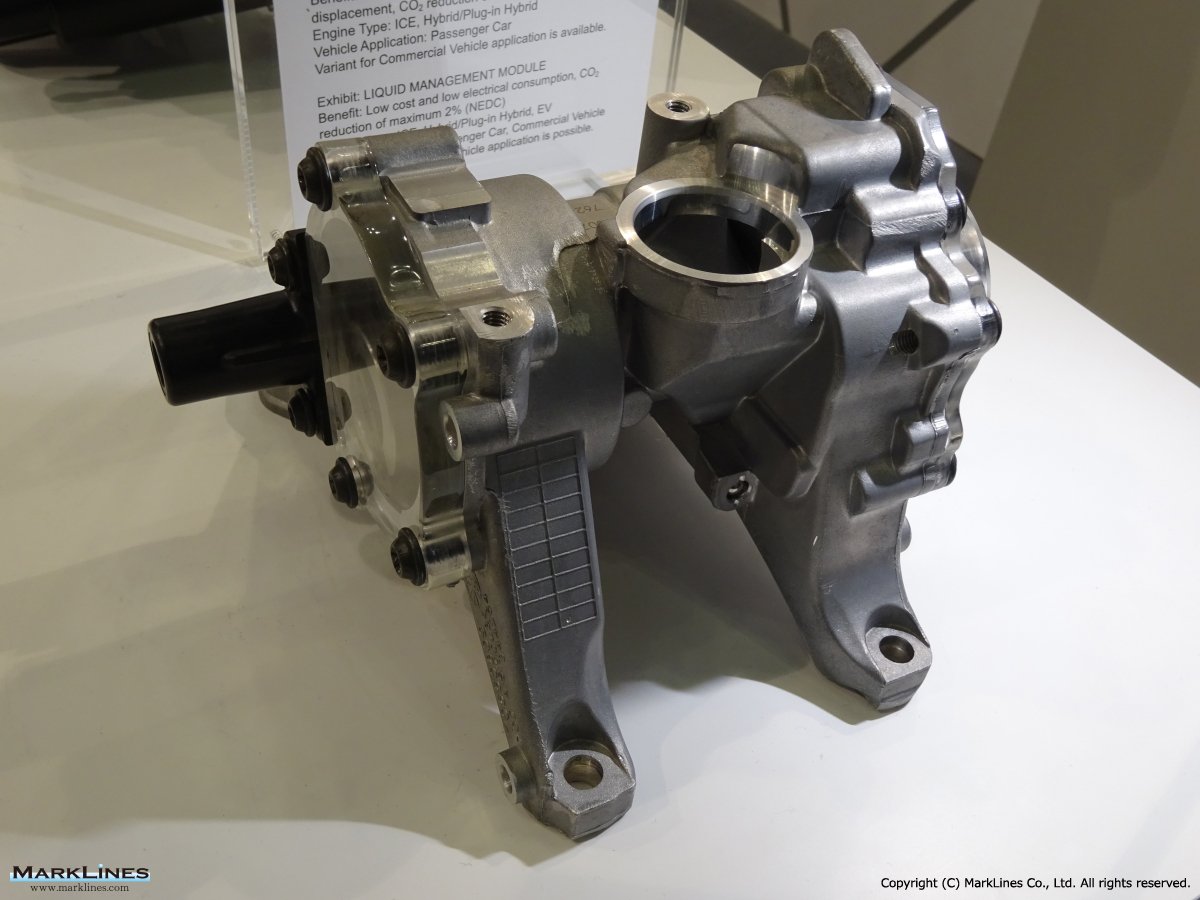

電気制御ビスコクーラントポンプ

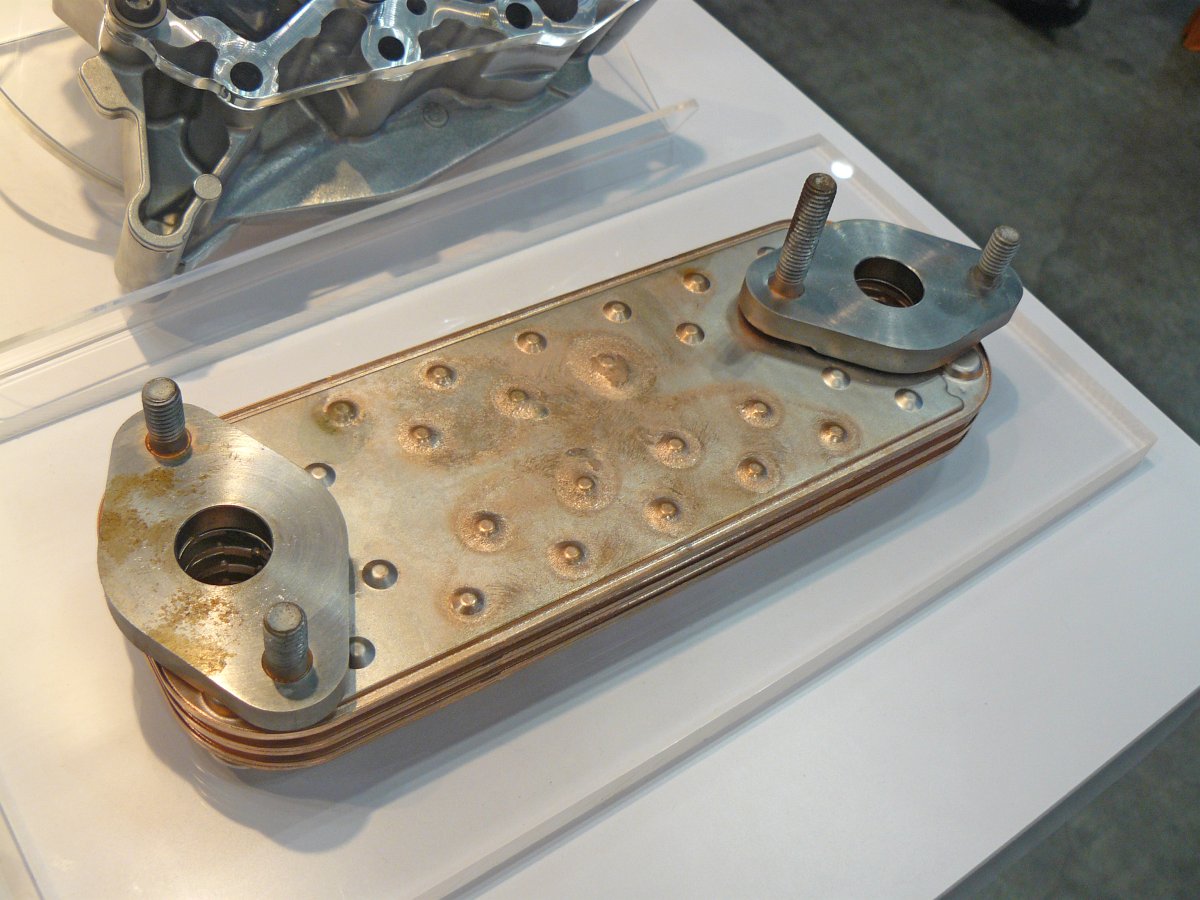

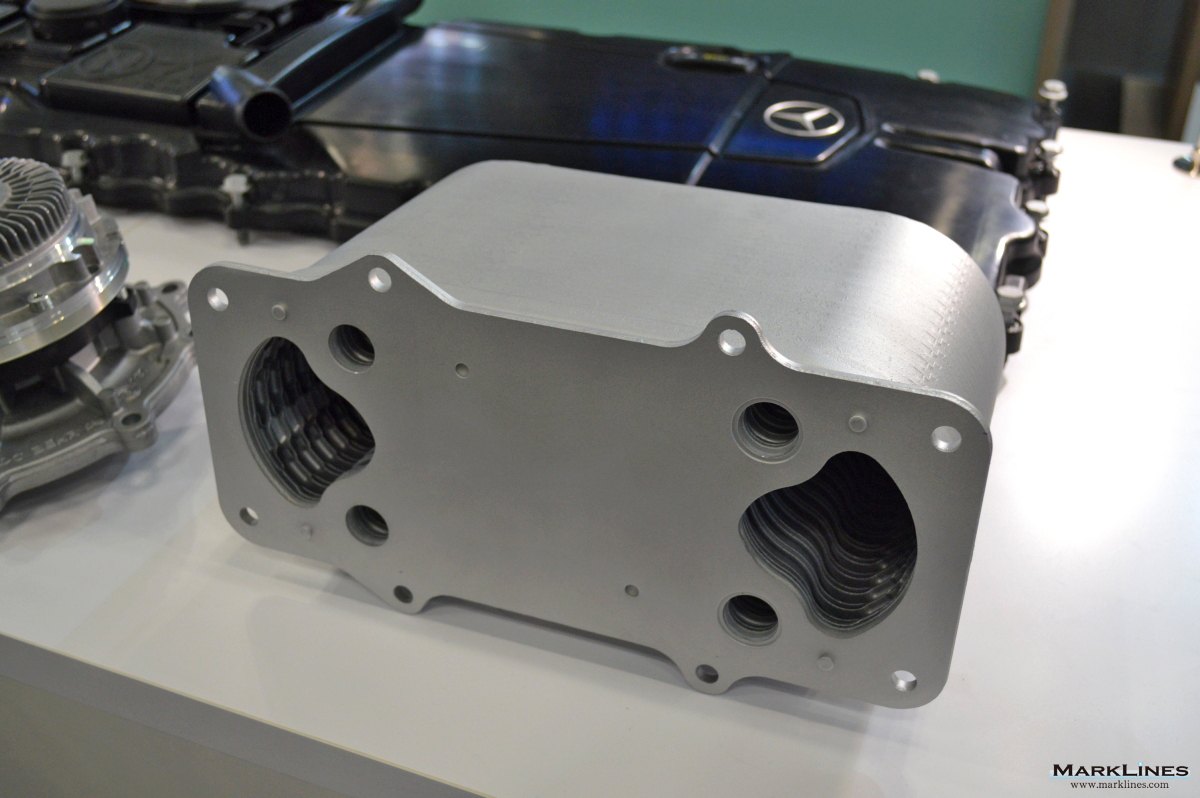

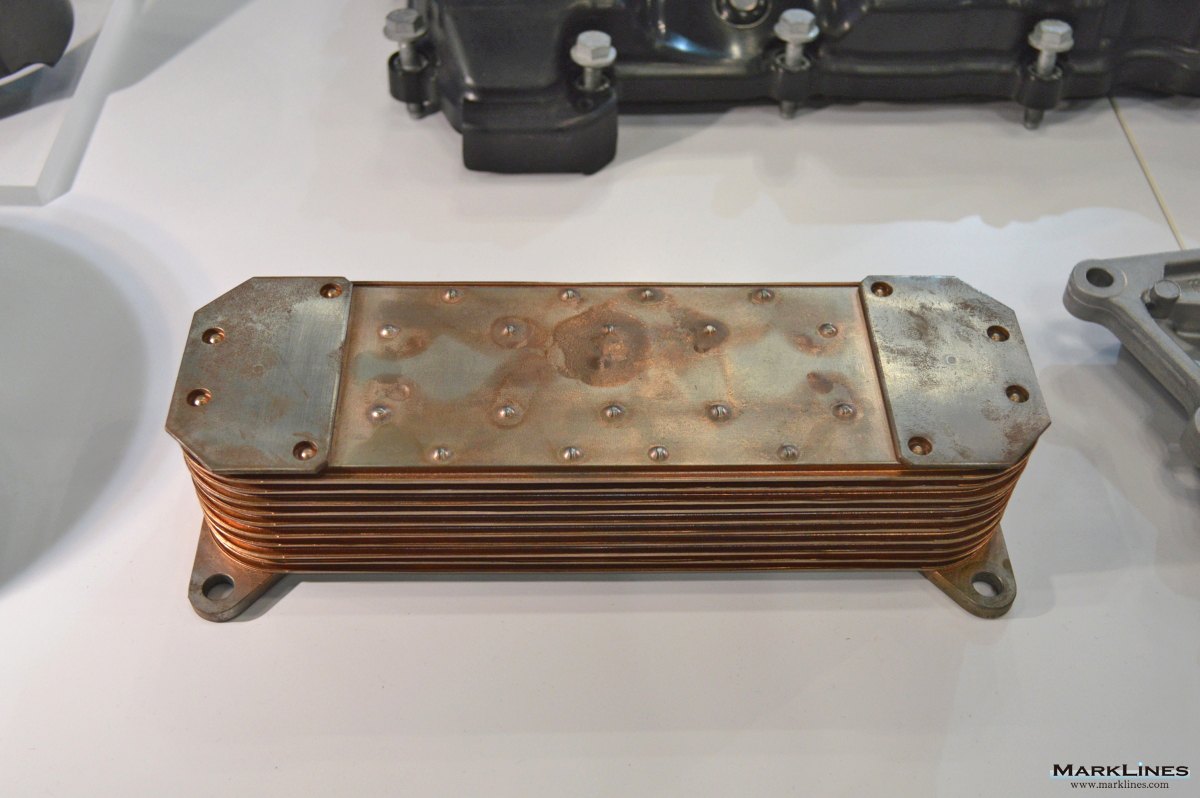

商用車用オイルクーラー

2014年に買収したスロベニアのLetrikaの製品

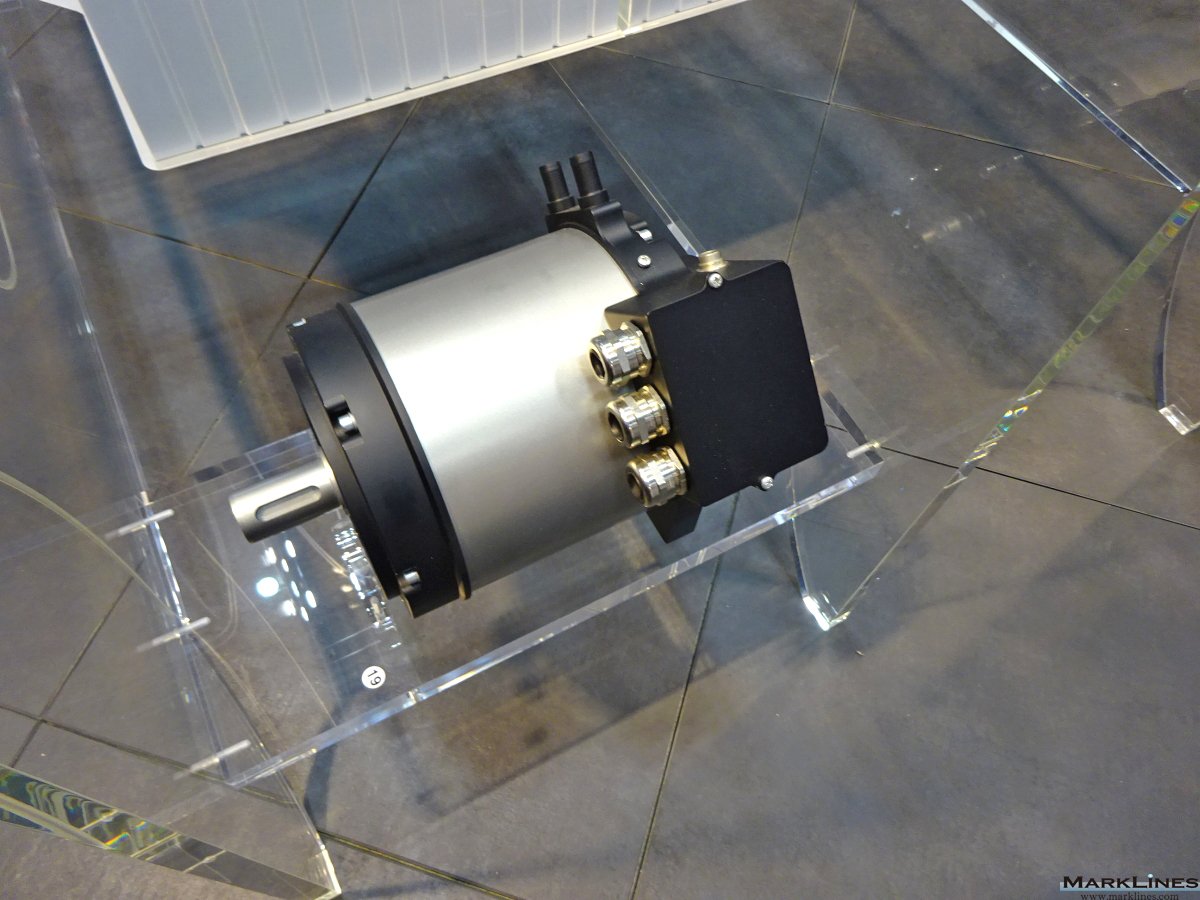

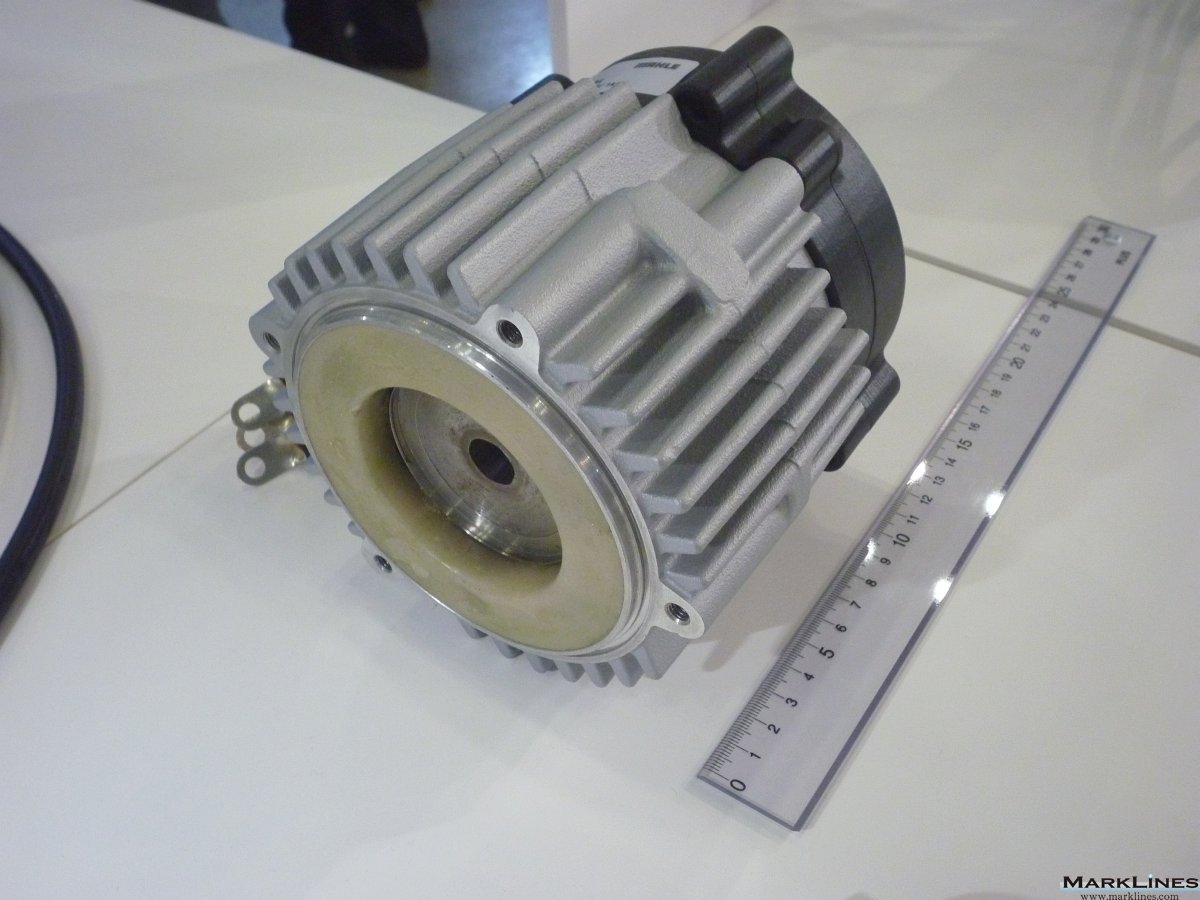

電気モーター

搭載モデル: Renault 「Twizy」

2015年 上海モーターショー

スワールフラップ付きインテークマニホールド、可変バルブシステム付きエアインテークマニホールド

インタークーラー一体型インテークマニホールド

タンブルコントロールシステム付きインテークマニホールド、タンブルコントロールシステム付き可変インテークマニホールド

小型エアフィルターエレメント、PUシールおよびガイドプレート付きエアフィルターモジュール

エアフィルター

インタークーラー

-Mercedes-Benz V6エンジンに納入

EGRクーラー

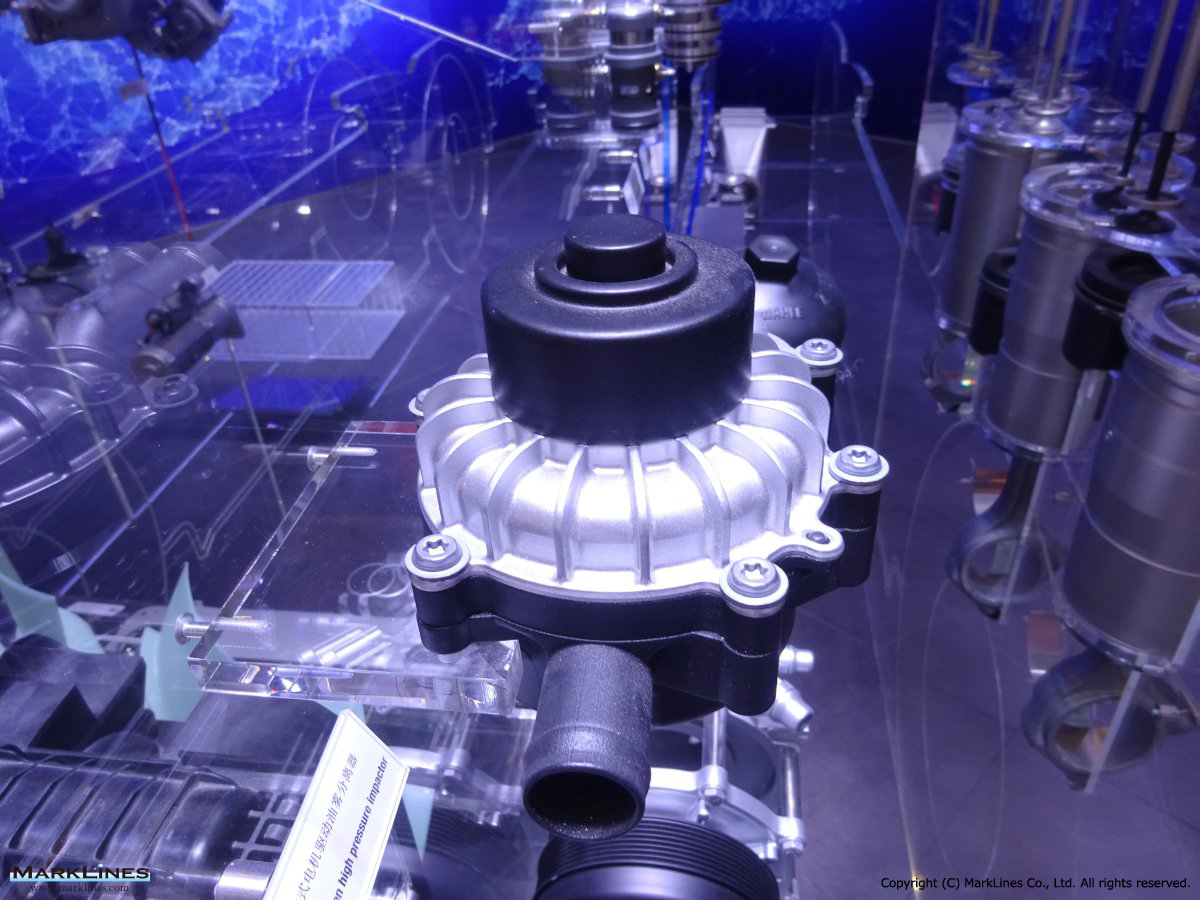

サーモスタット

電動アクチュエーター

リチウムイオン電池用二重層冷却プレート、小型チラー

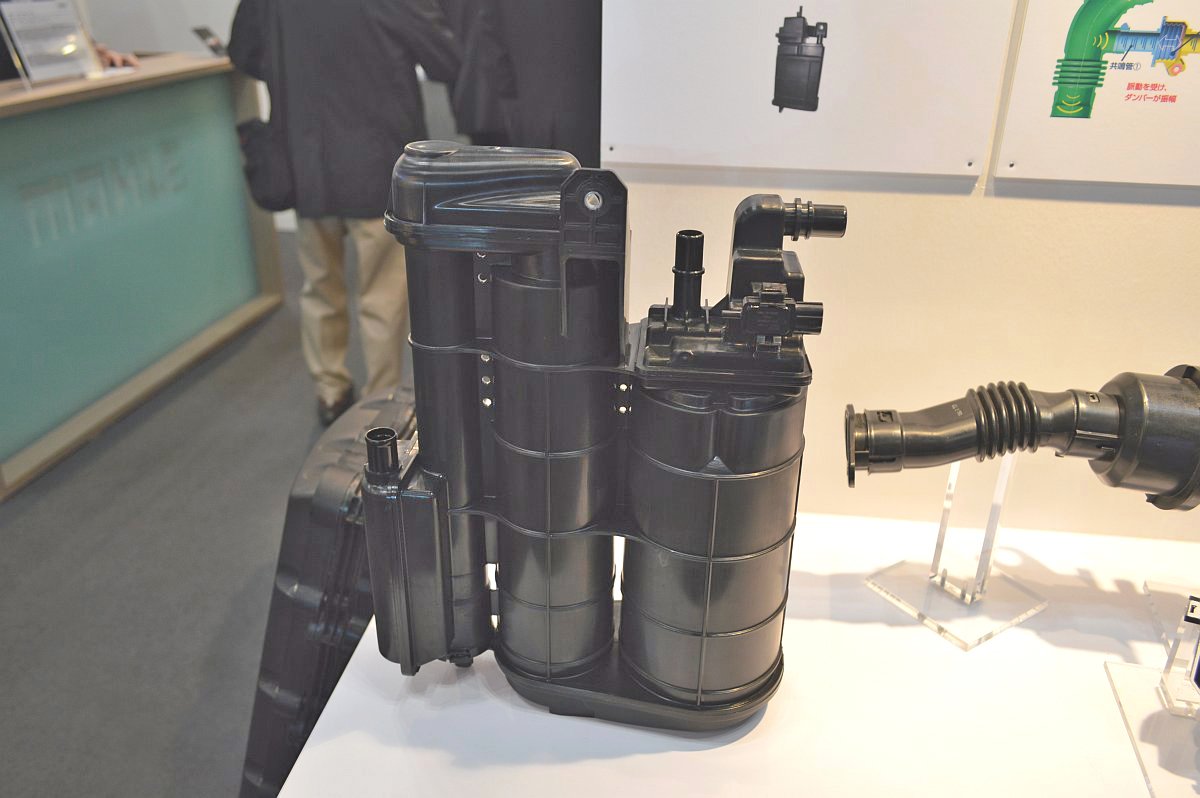

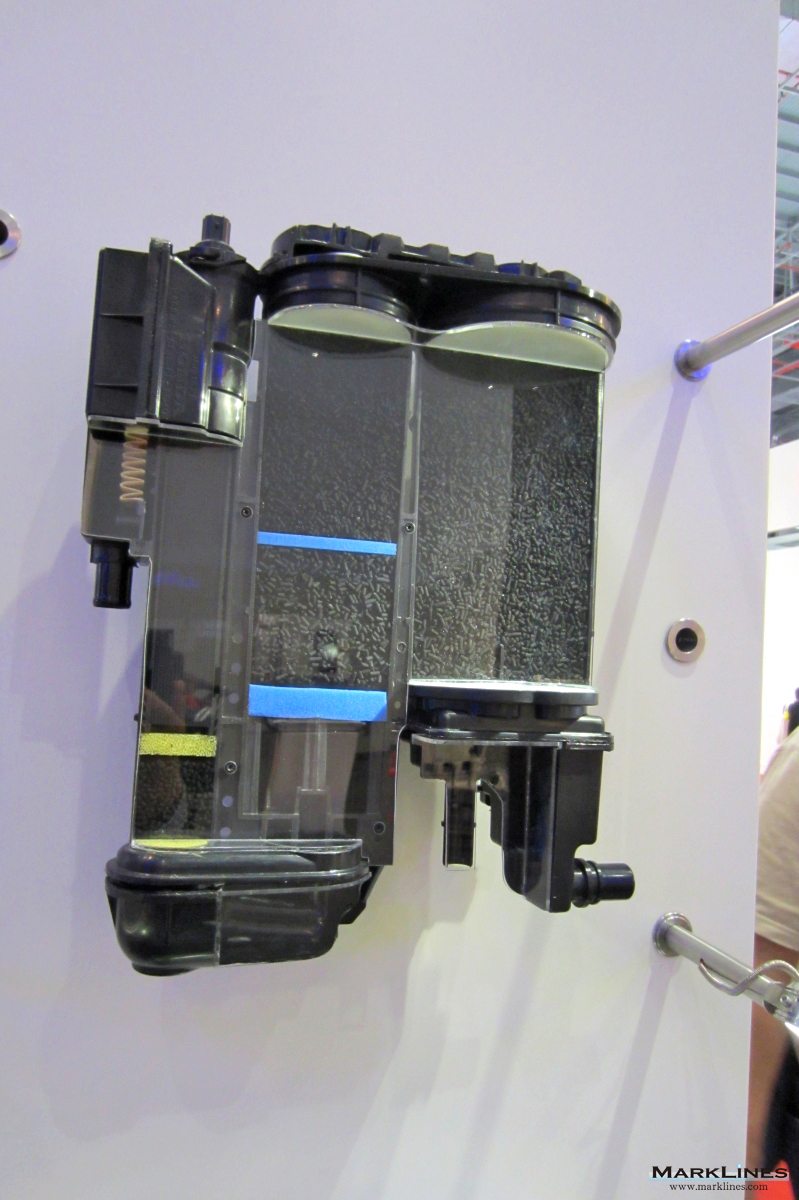

カーボンキャニスター

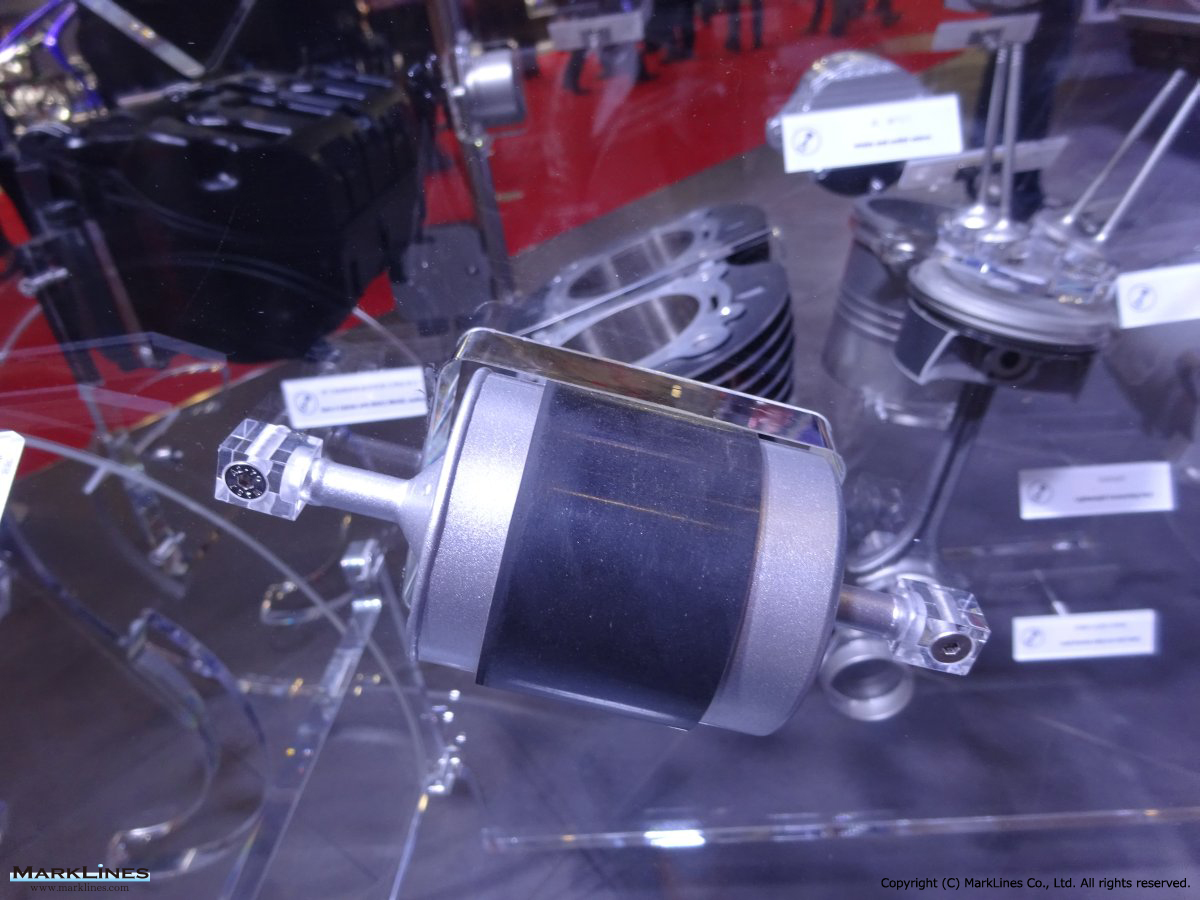

ディーゼルエンジン用アクティブフューエルプリフィルターモジュール

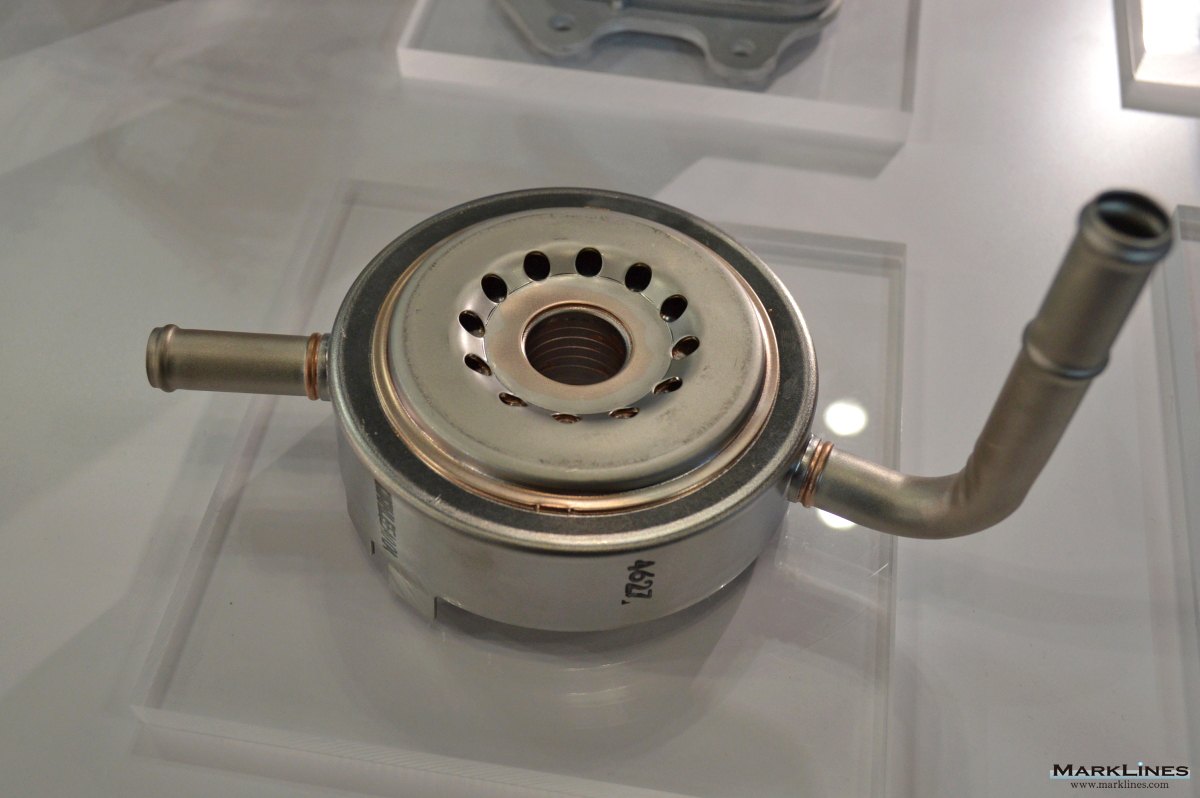

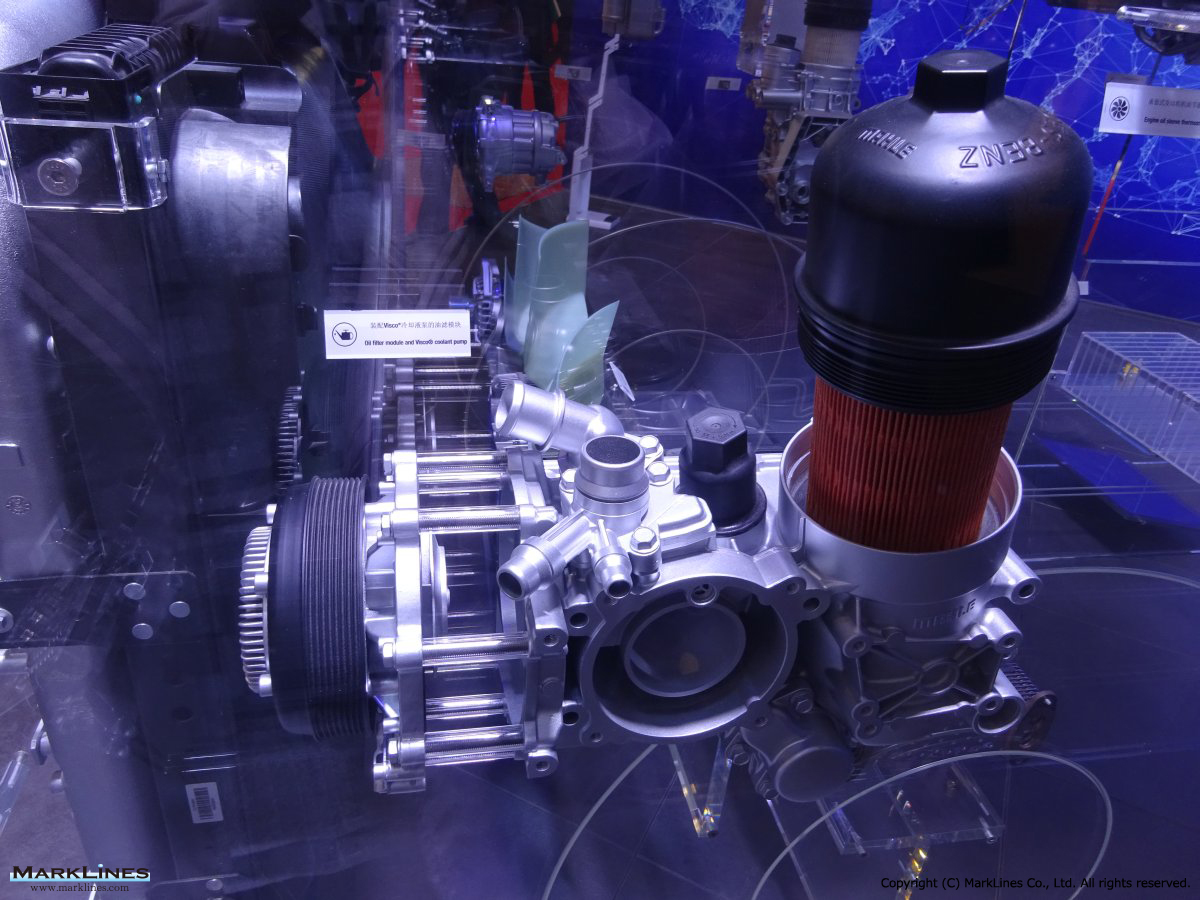

オイルクーラー

オイルドレインパイプおよびオイルミストセパレーター付きプラスチックシリンダーヘッドカバー

2段階クーリングモジュール

コンデンサー

コンデンサー

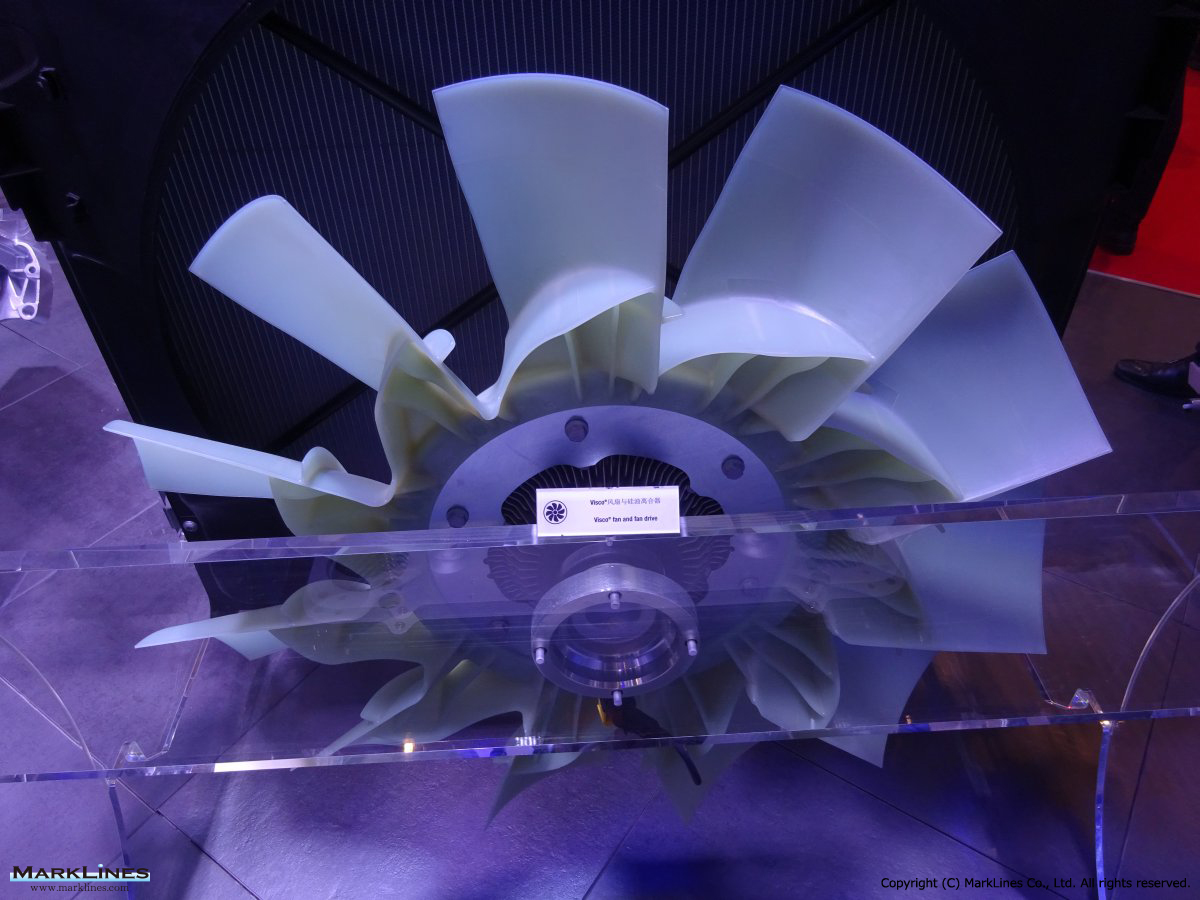

ファン

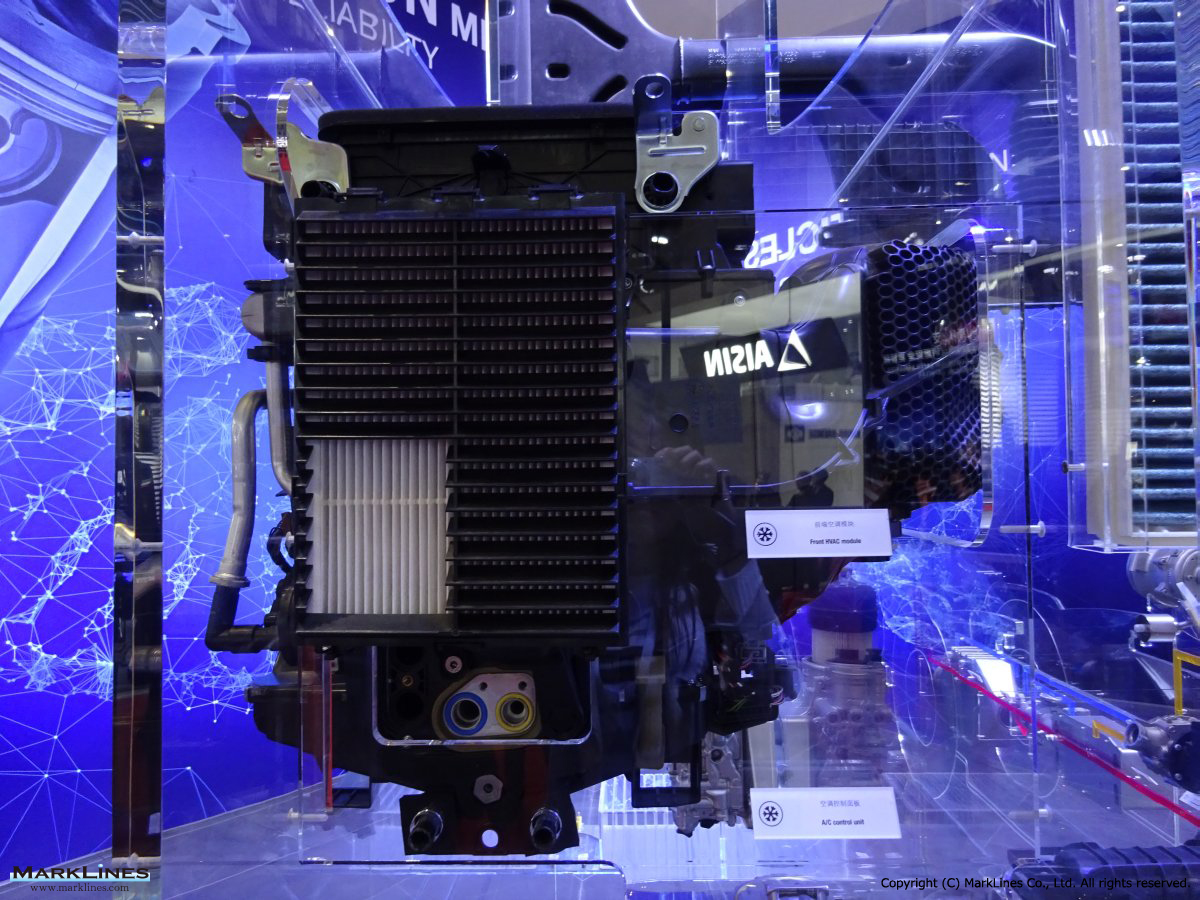

フロント・リアコントロールユニット

搭載モデル: Porsche 「Macan」

フロント・リアコントロールユニット

搭載モデル: Audi 「A8」

HVACコントロールユニット

搭載モデル: VW 「Golf 7」

センタースタック

搭載モデル: BMW 「i3」

センタースタック

-BMWに納入

コントロールユニット

搭載モデル: Mercedes-Benz 「A-Class」、「B-Class」

リアコントロールユニット

搭載モデル: 上海GM 「Cadillac XTS」

ブロアコントロールユニット

コントロールユニット

-Renault-日産に納入

コントロールユニット

-GMに納入

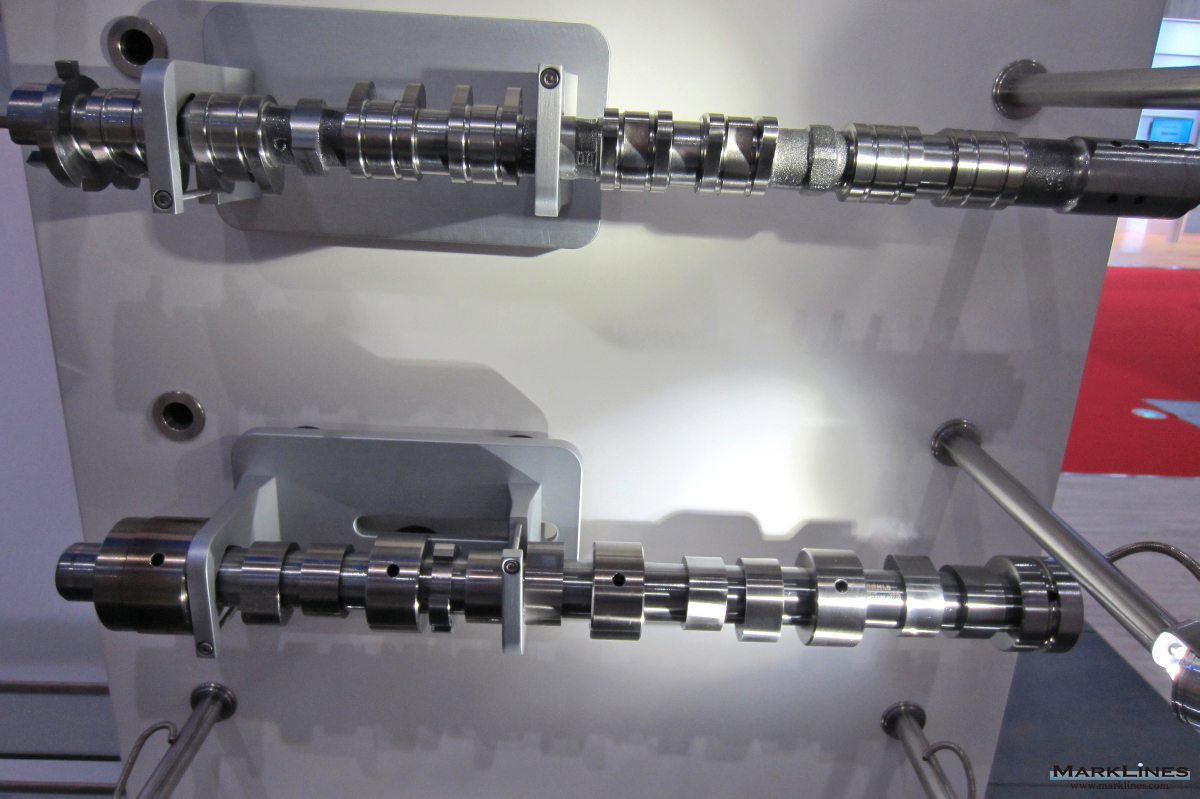

カムシャフト

カムシャフト

バルブ

ピストンリング

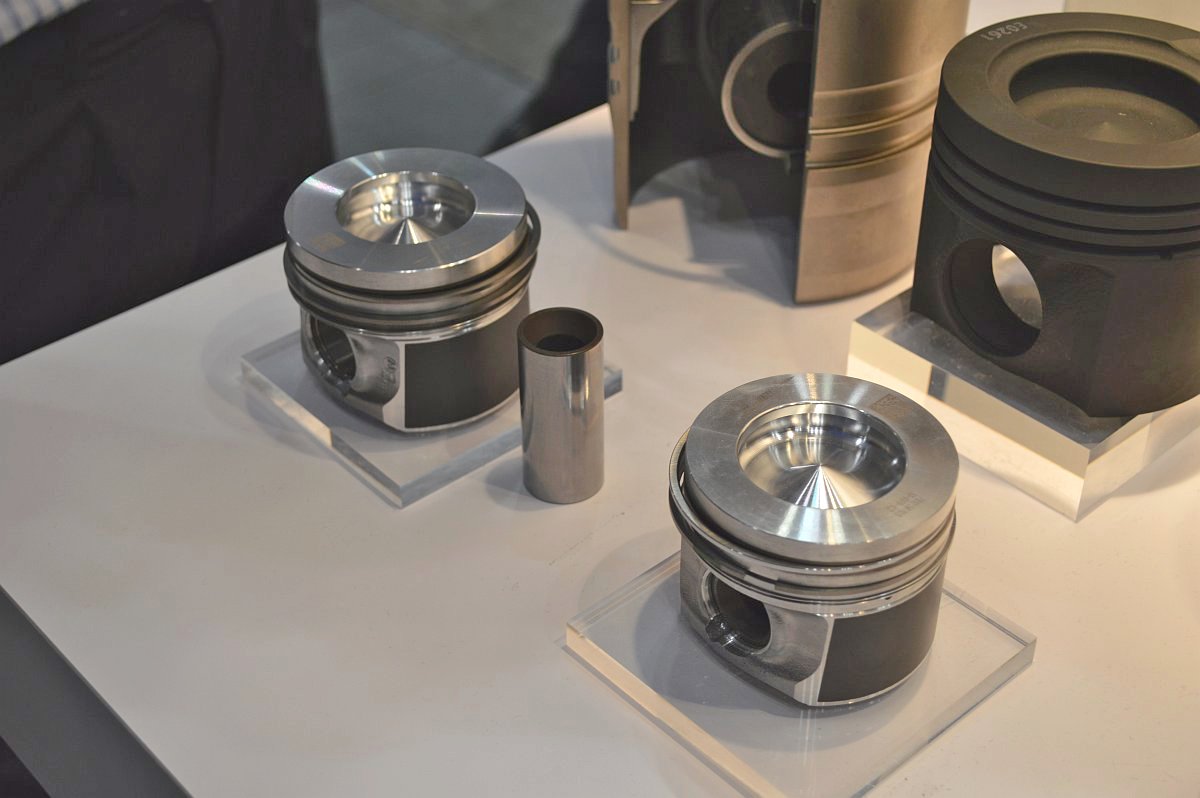

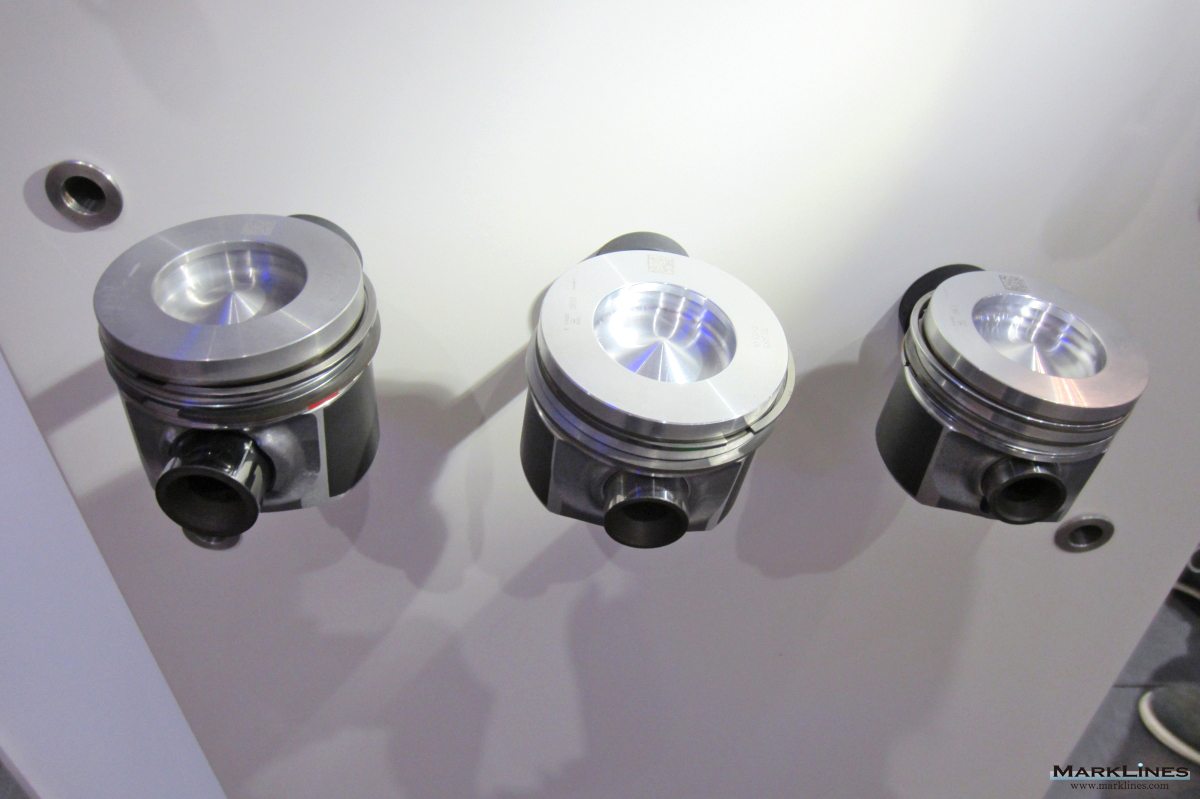

ピストン

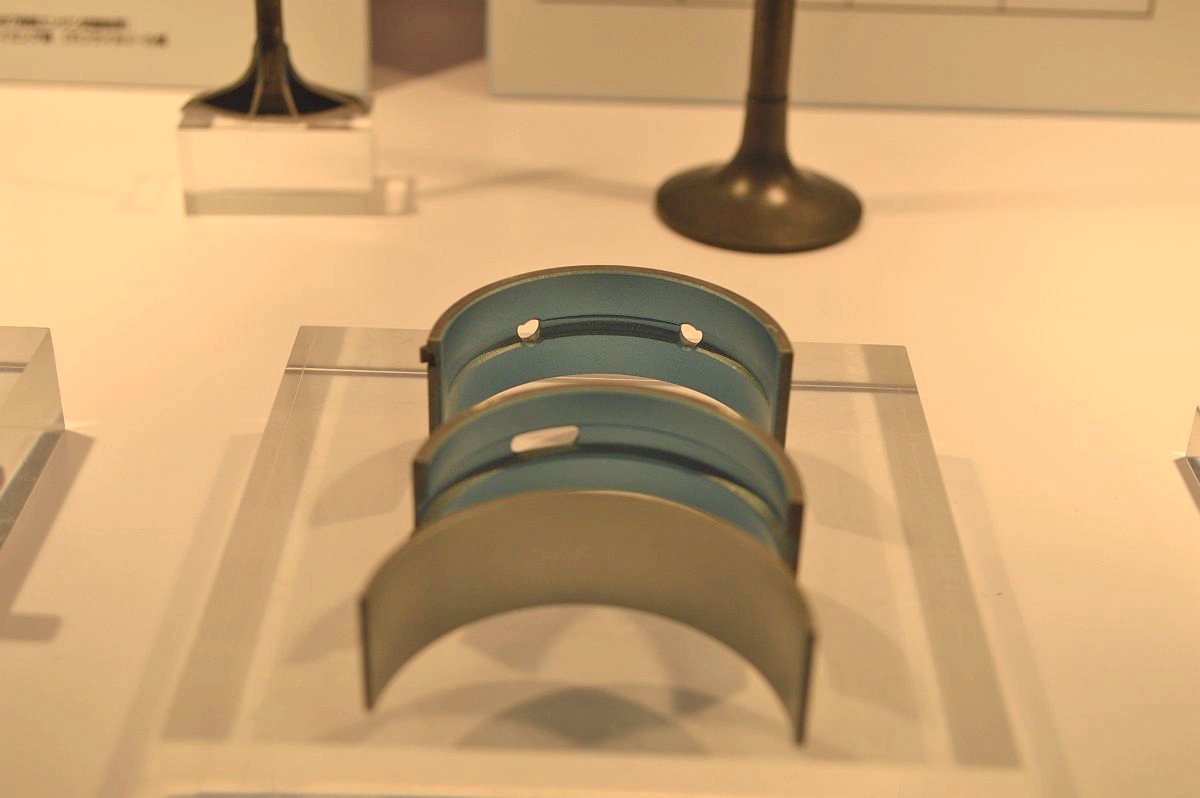

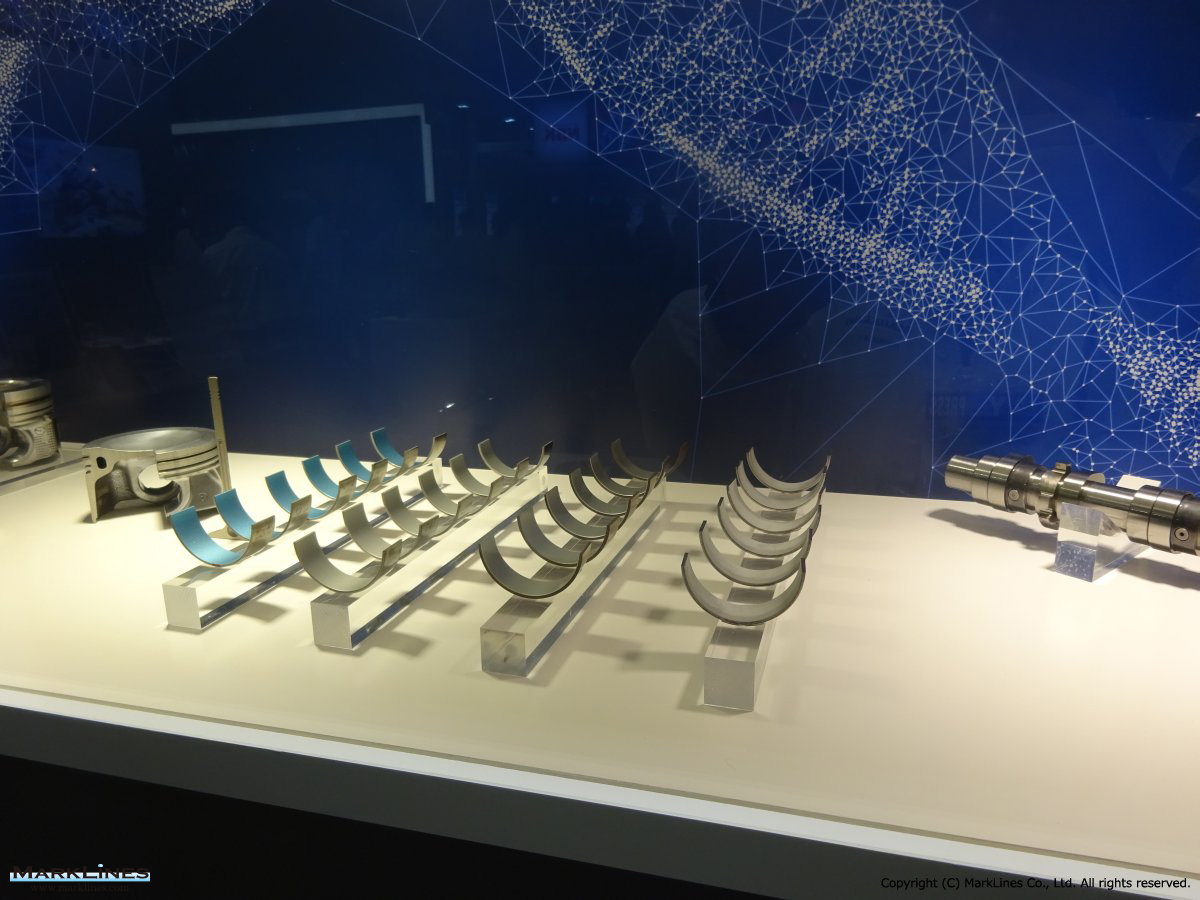

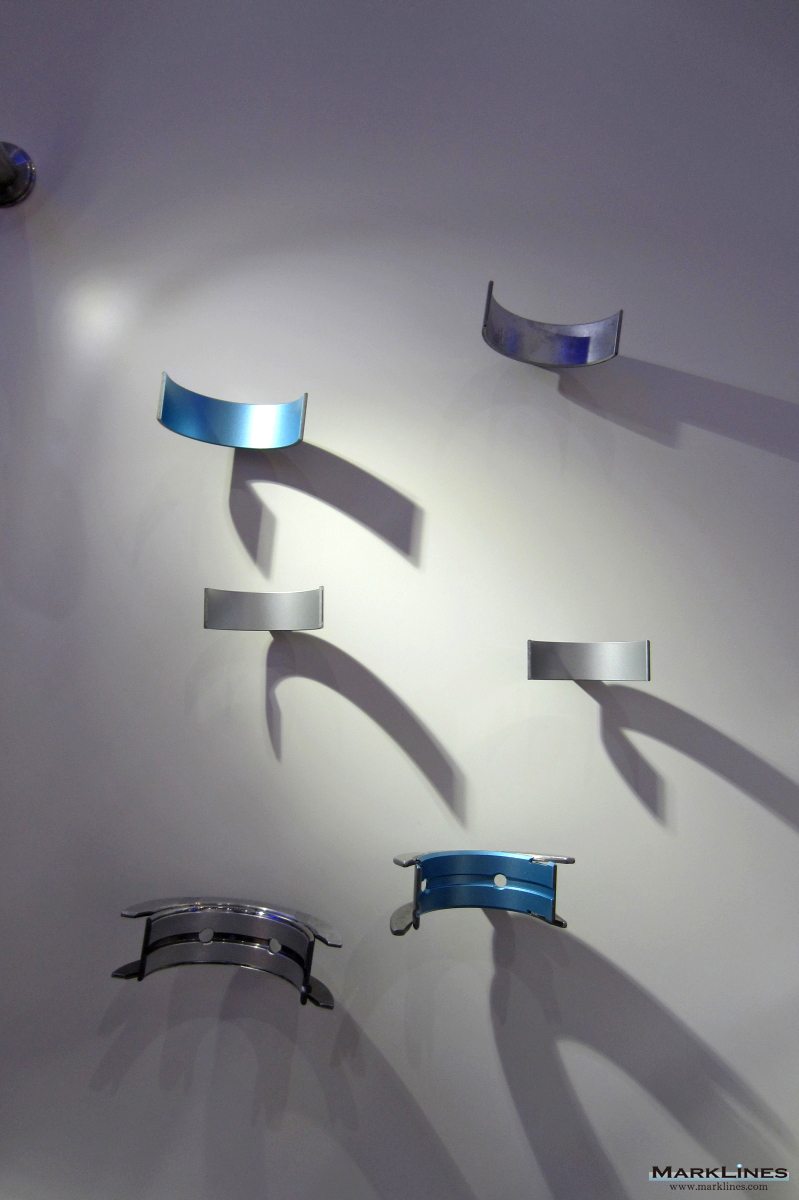

ベアリング

ピストンピン、ねじ状ライナー

2014年 人とくるまのテクノロジー展

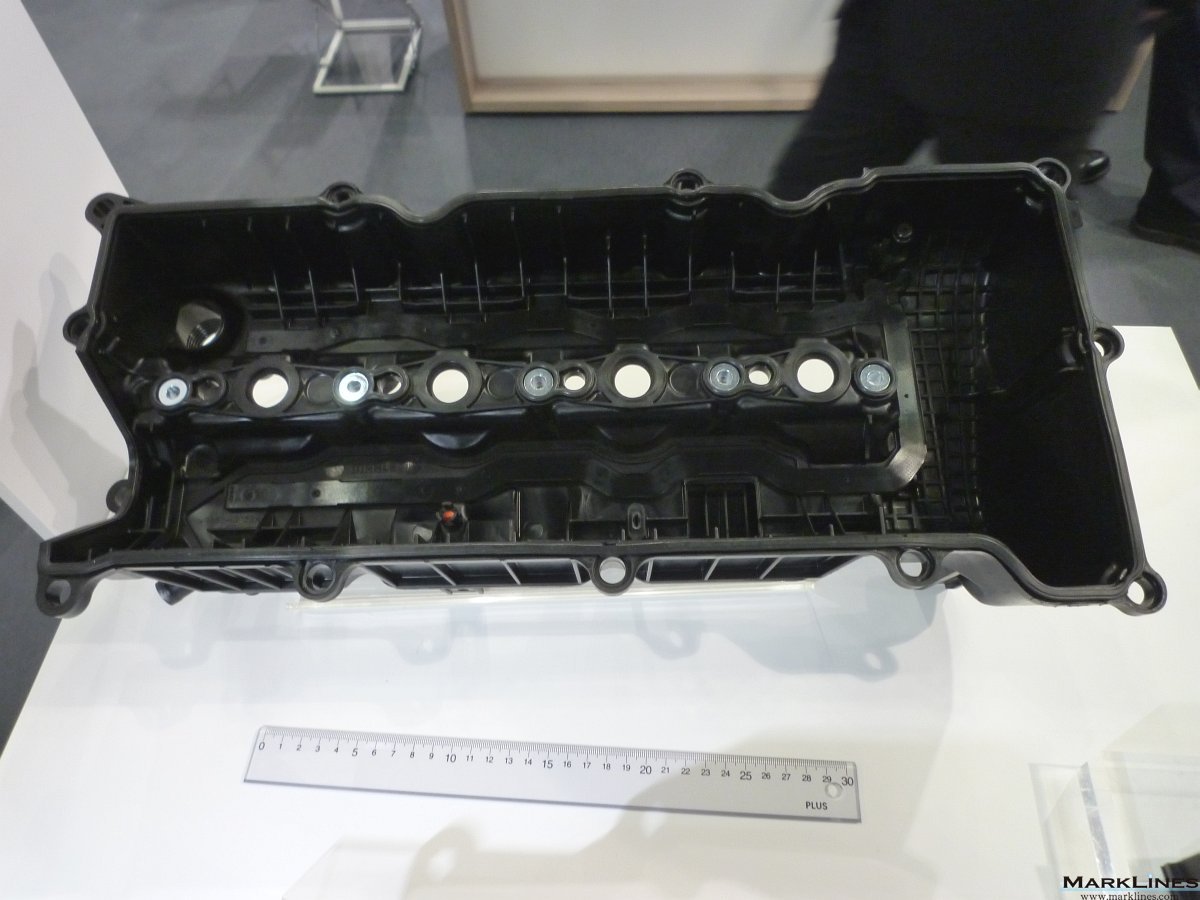

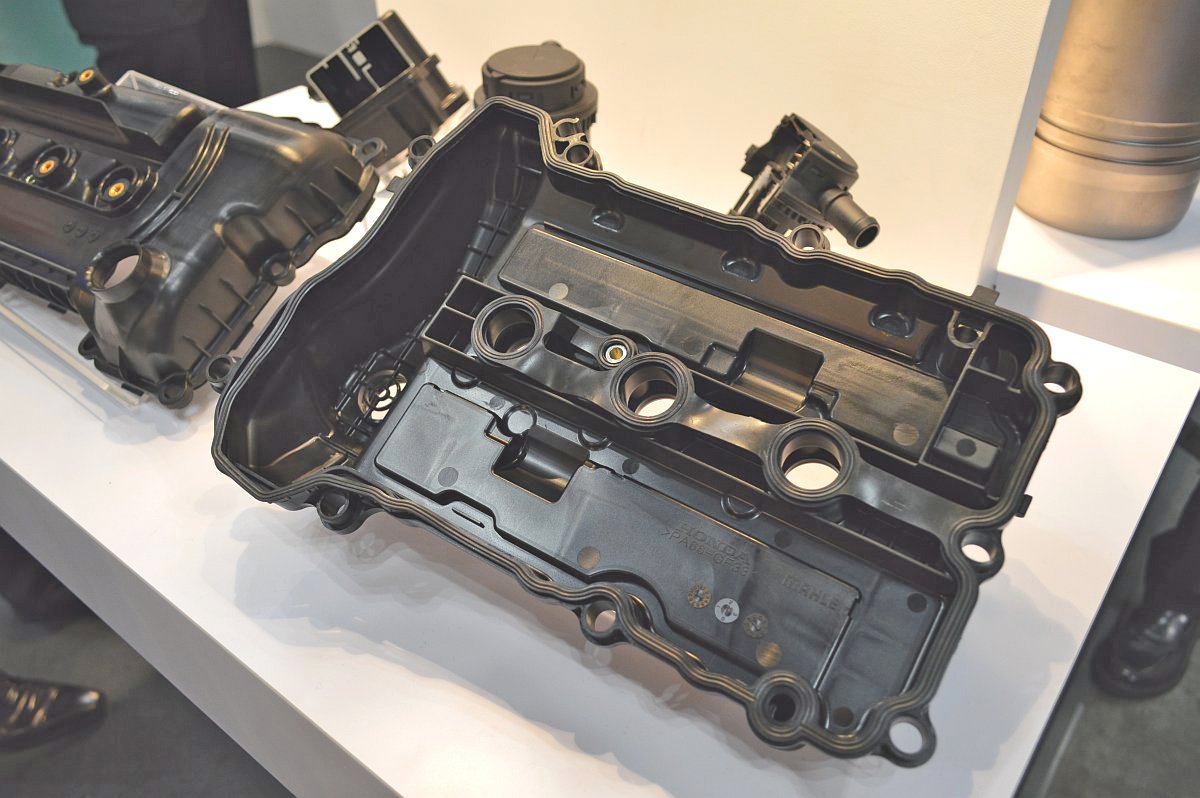

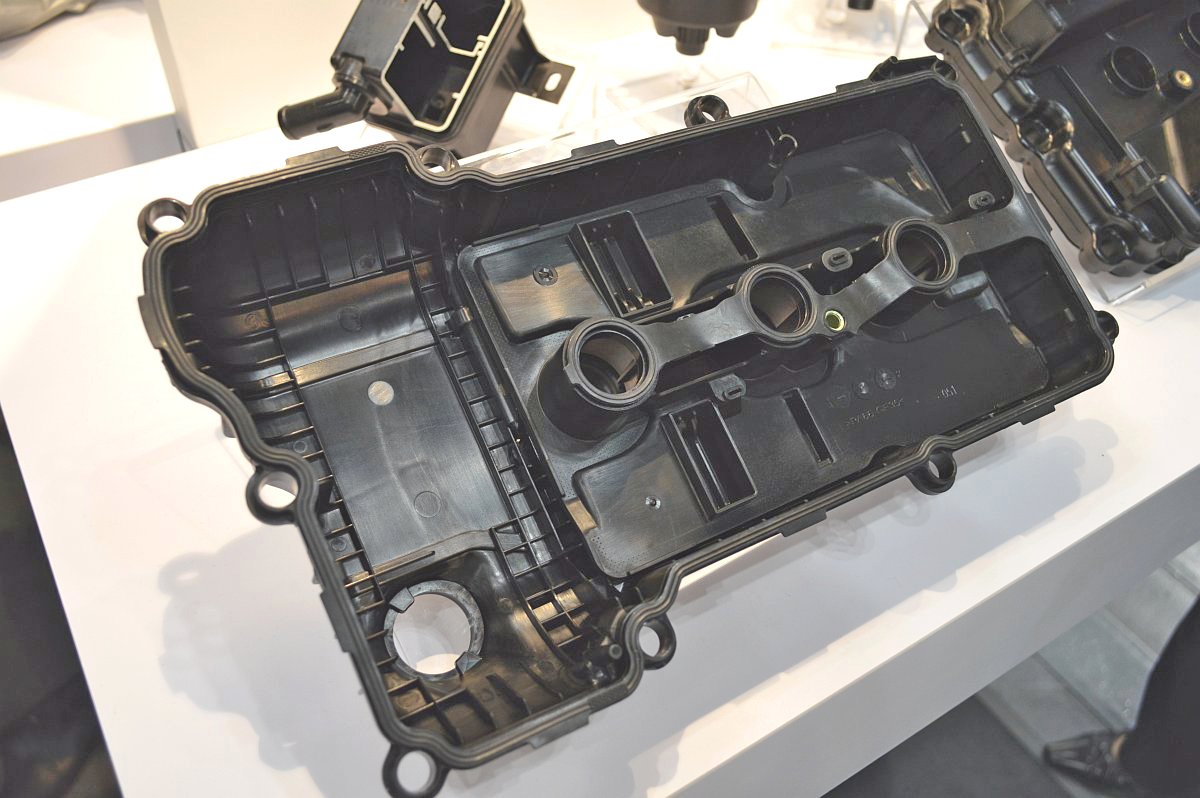

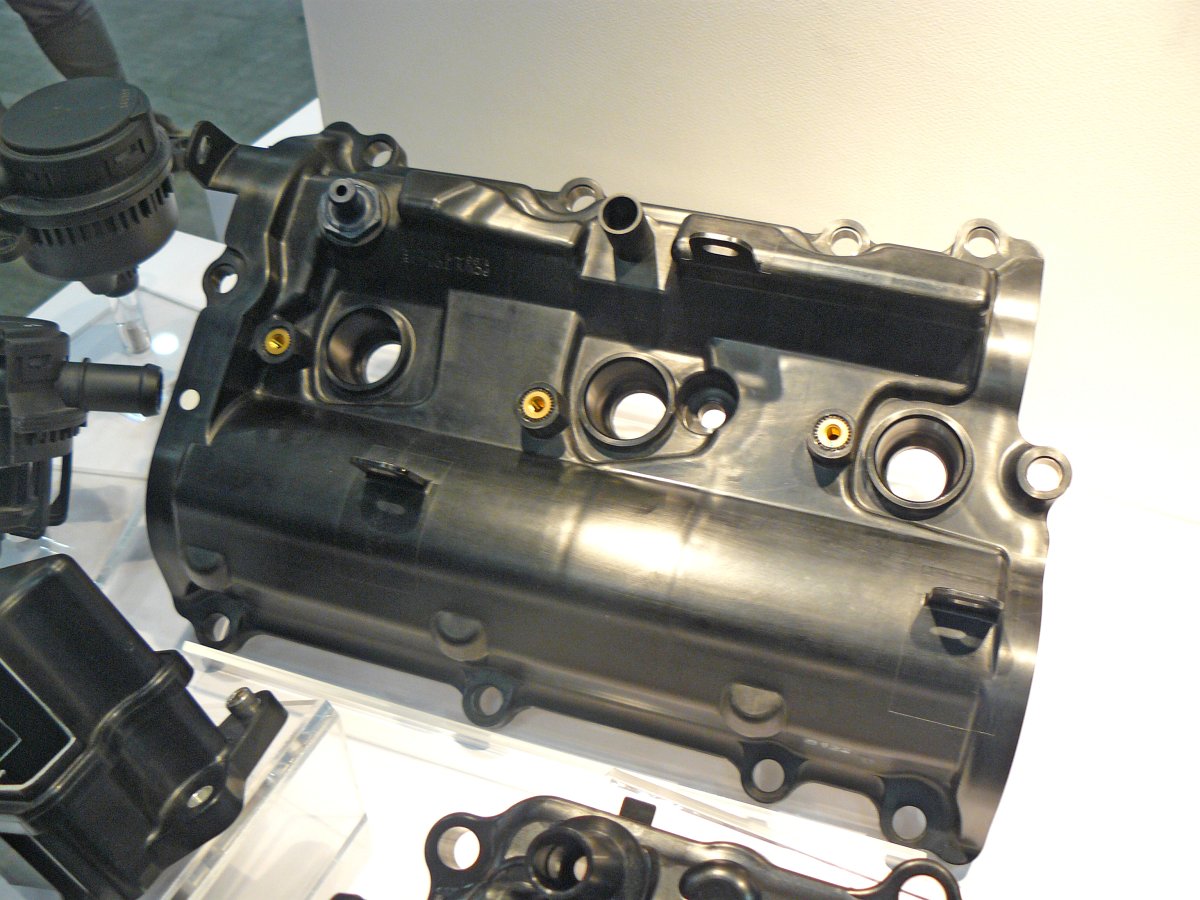

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

搭載モデル: スズキ 「Hustler」、「Wagon R」 -従来品の肉厚が2mm (他社ベンチマークが2.3mm-2.5mm) に対して、新製品は1.5mmと大幅な薄肉化に成功。20%の軽量化を実現。 -強度を保つために内部および側面にリブが必要となる。新製品は軽量化を実現するため、リブの数を削減

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

樹脂製軽量化シリンダーヘッドカバー

搭載モデル: ホンダ 「N-BOX」

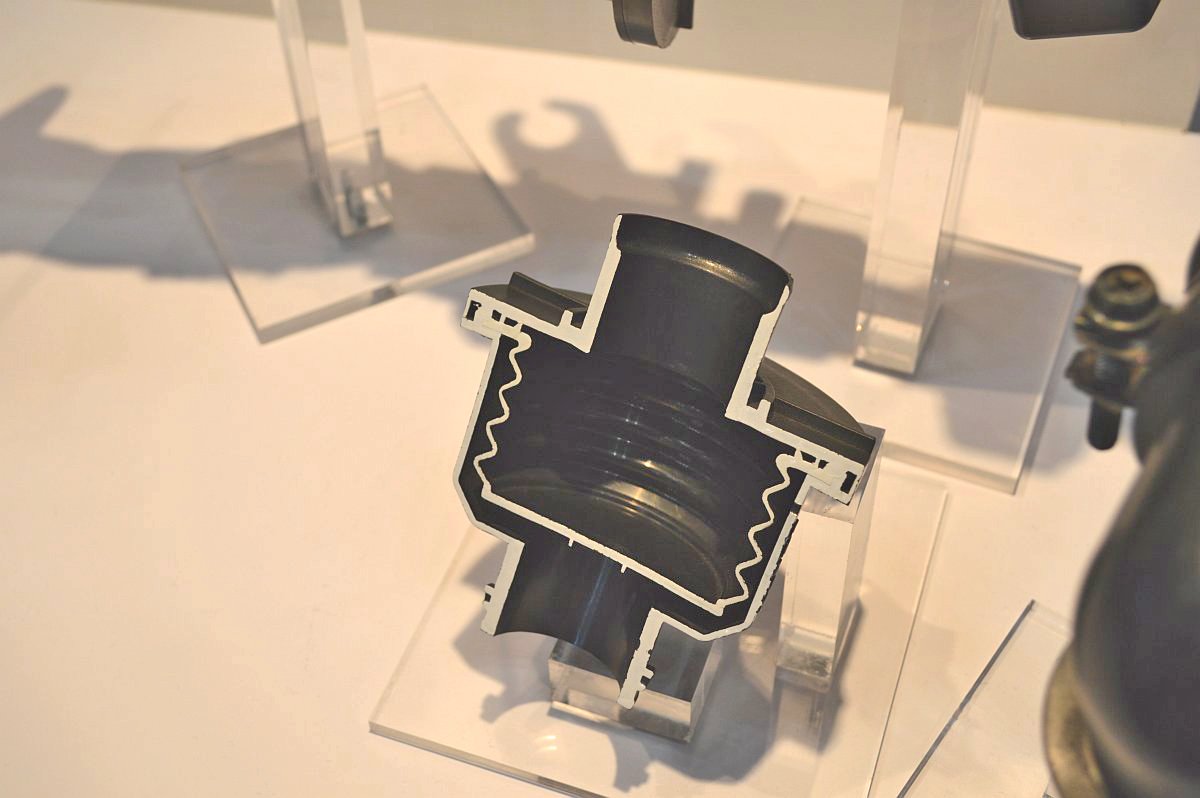

サウンドクリエーター

搭載モデル: トヨタ 「86」 マツダ 「Roadster」 スバル 「BRZ」 -その他Lexus、日産車にも採用

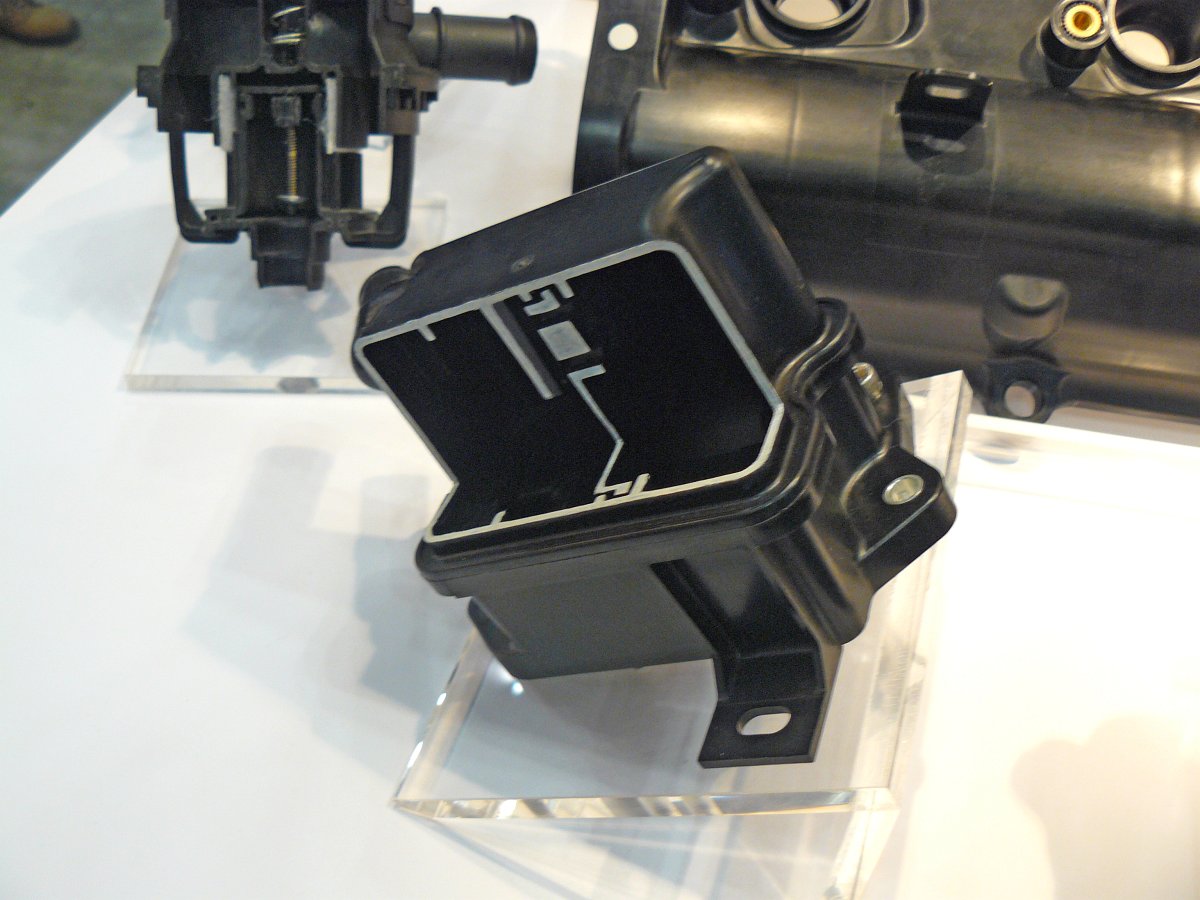

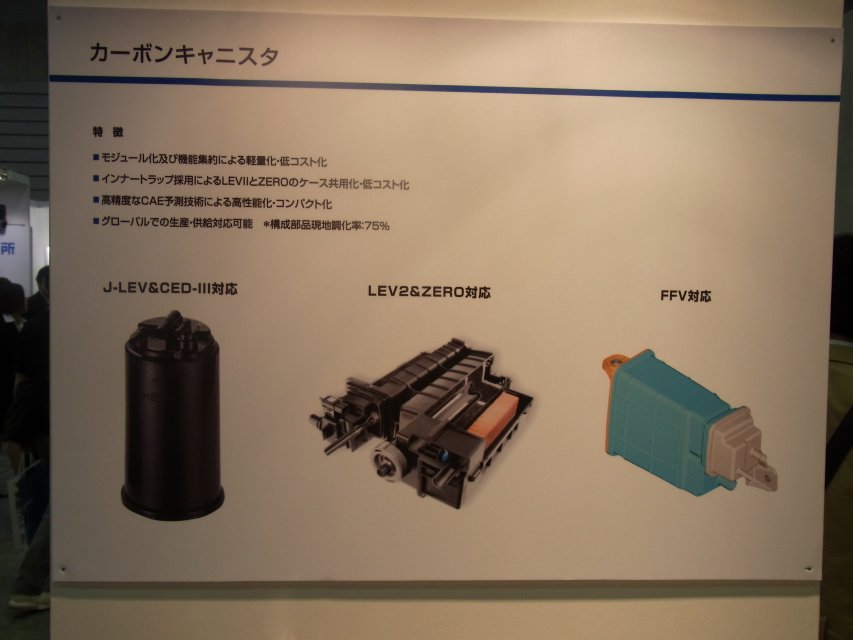

カーボンキャニスター

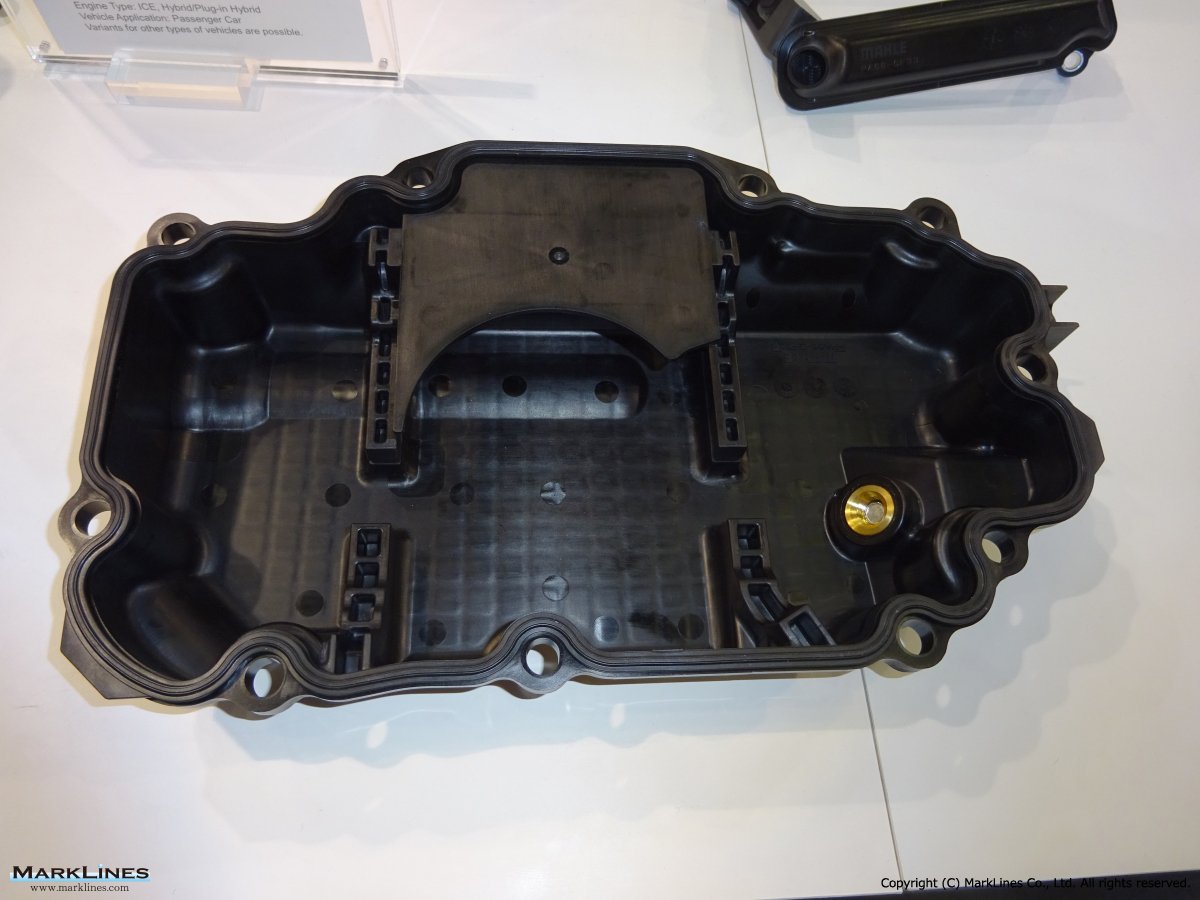

樹脂製オイルパン

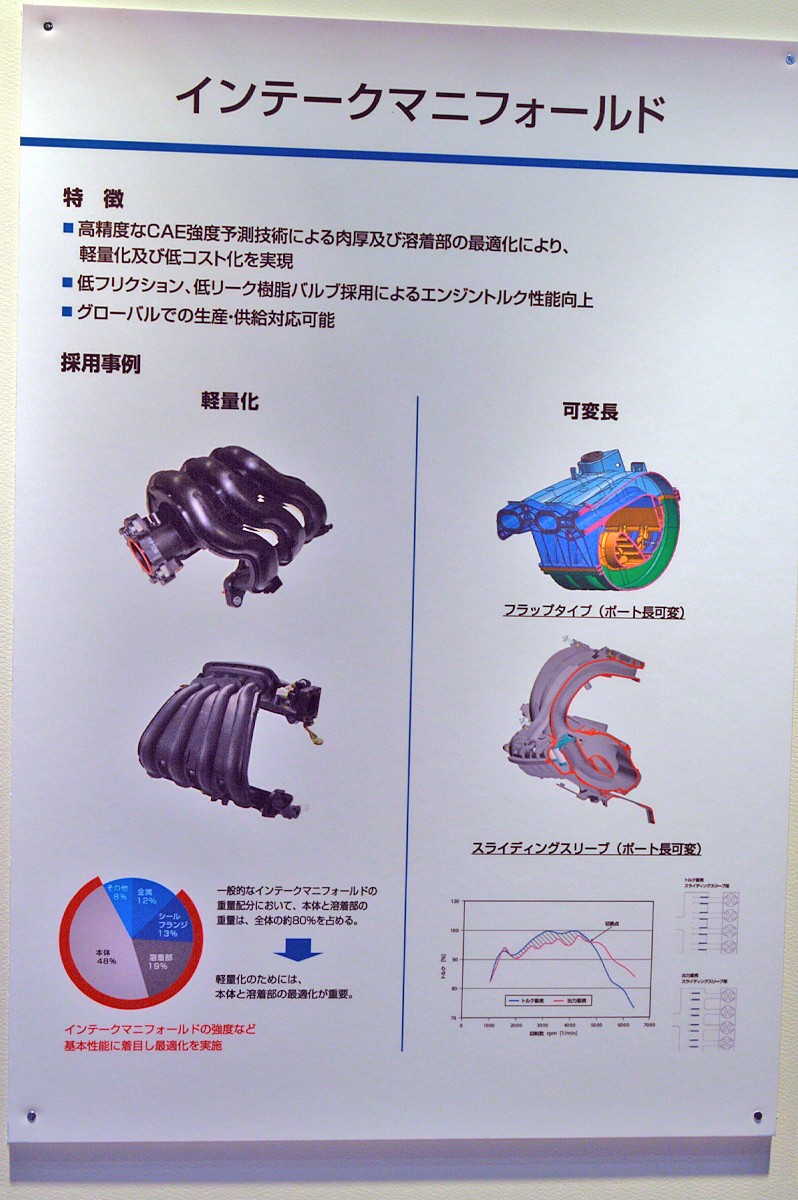

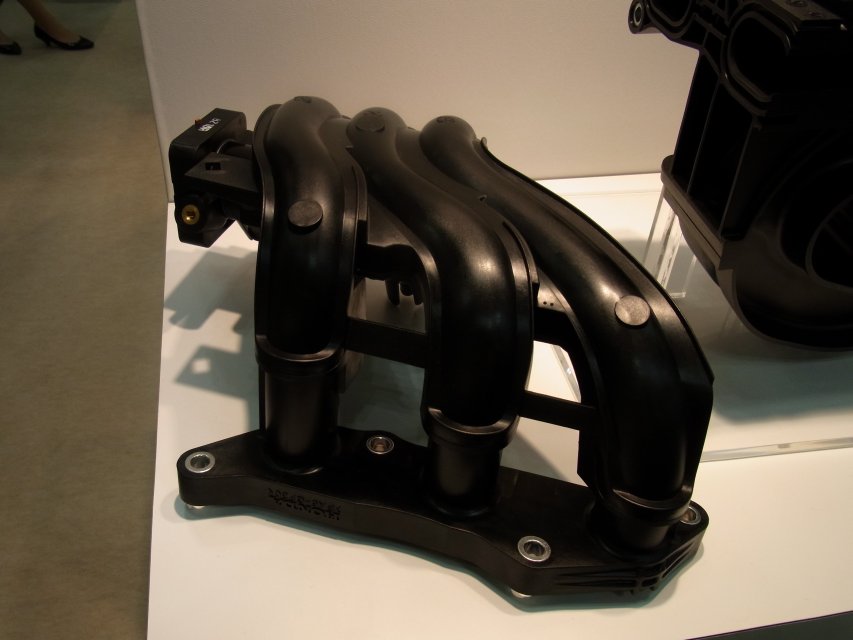

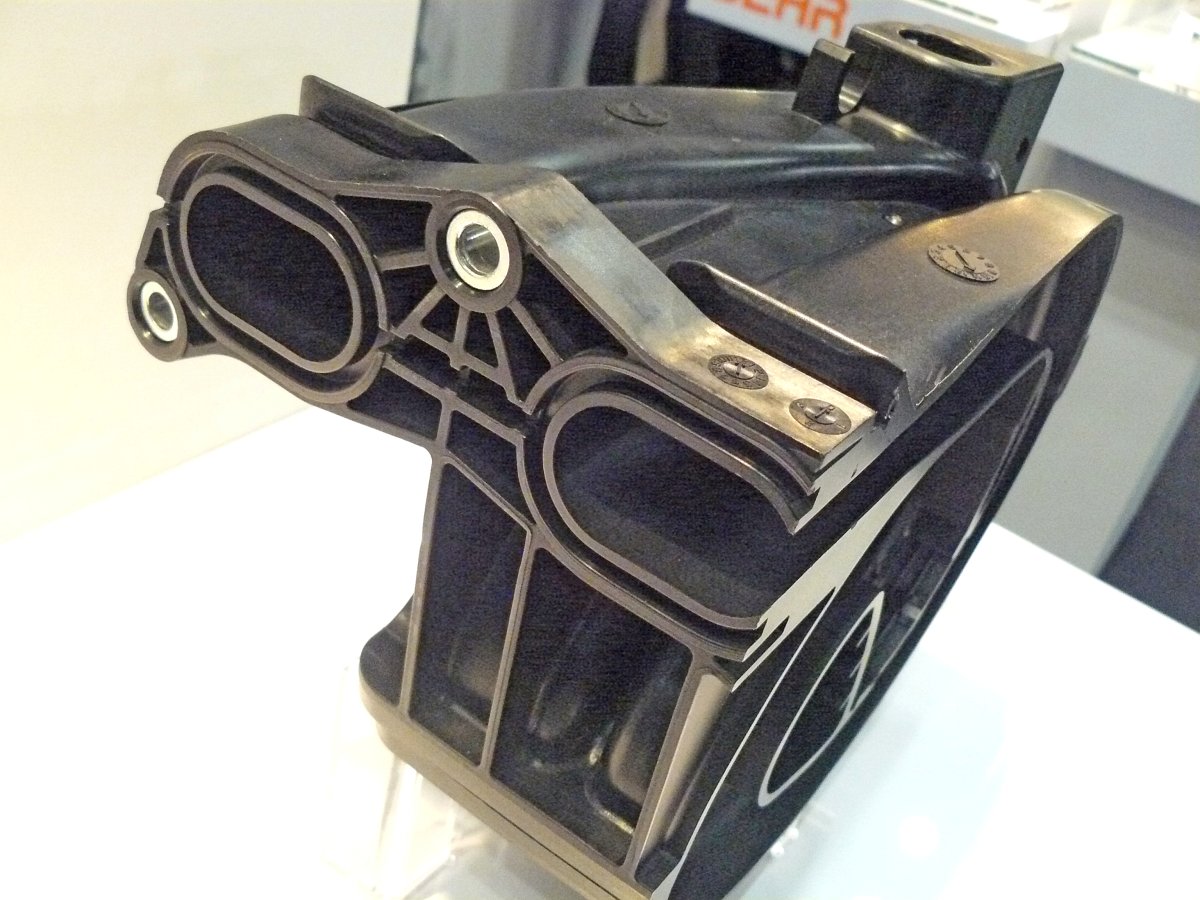

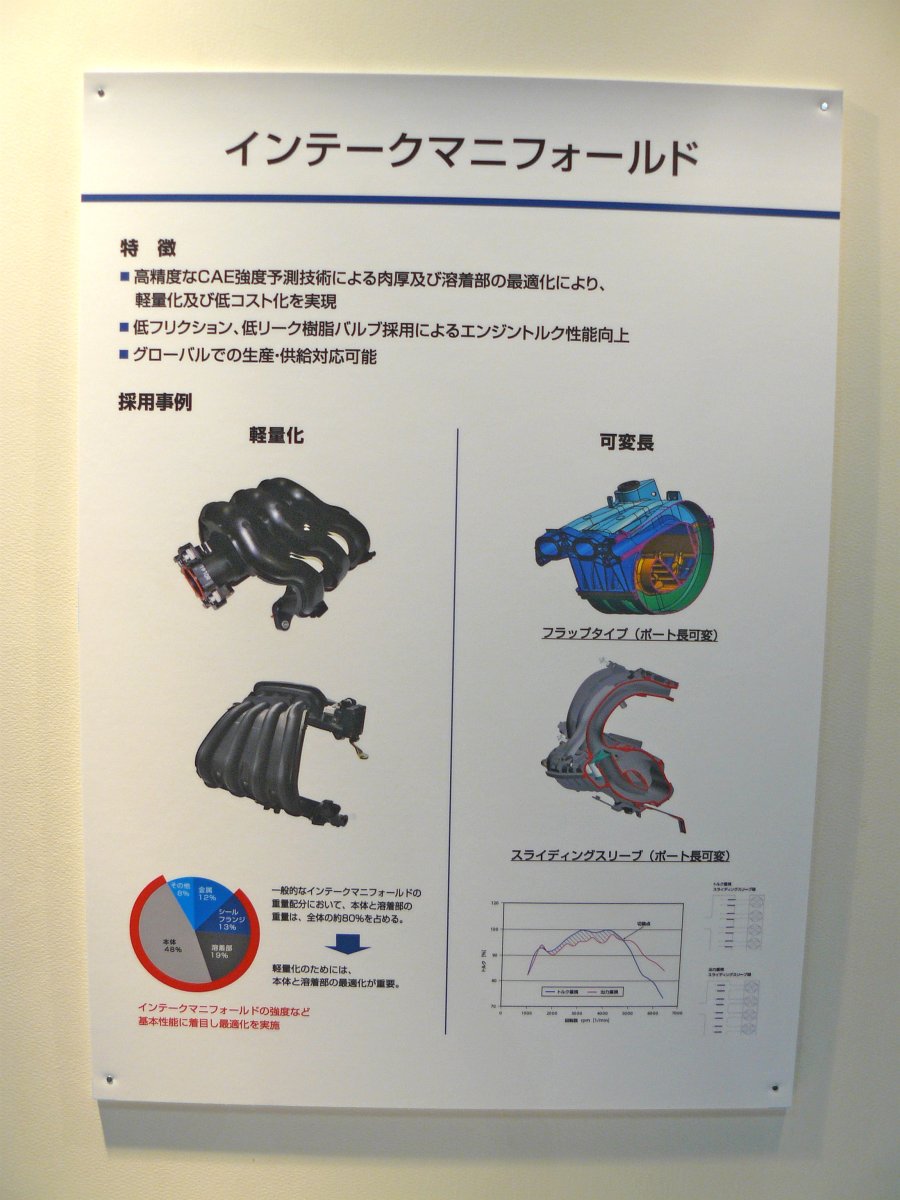

インテークマニホールド

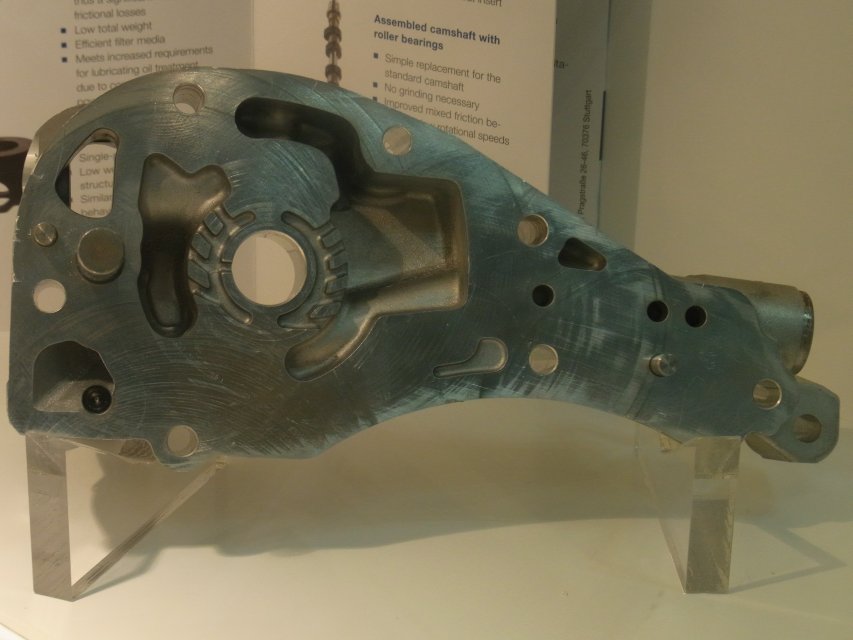

マップ制御式ペンドュラムスライダーオイルポンプ

-BMW、PSAに供給

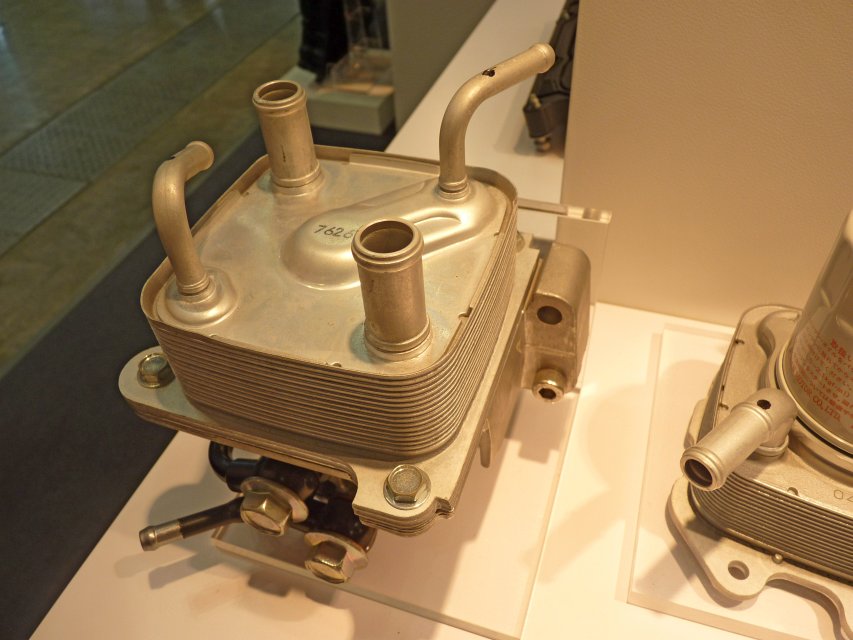

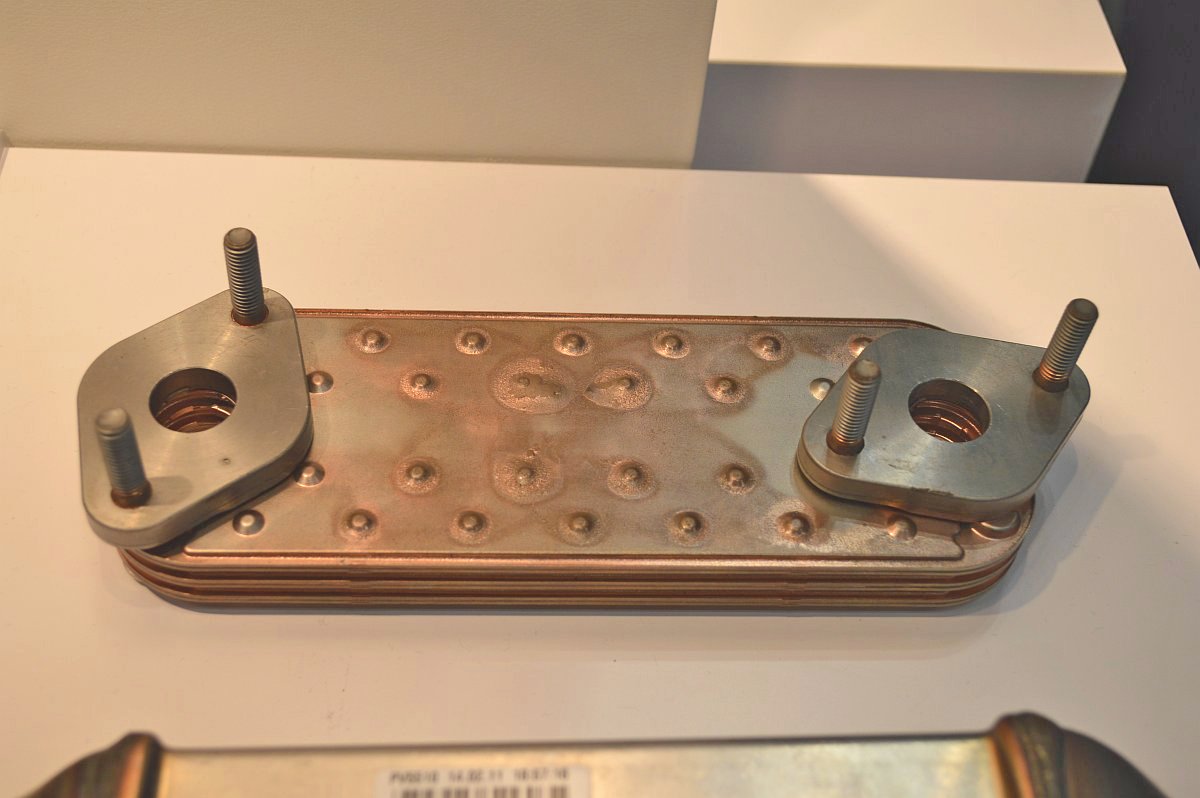

オイルクーラー・オイルウォーマー

商用車用ピストン

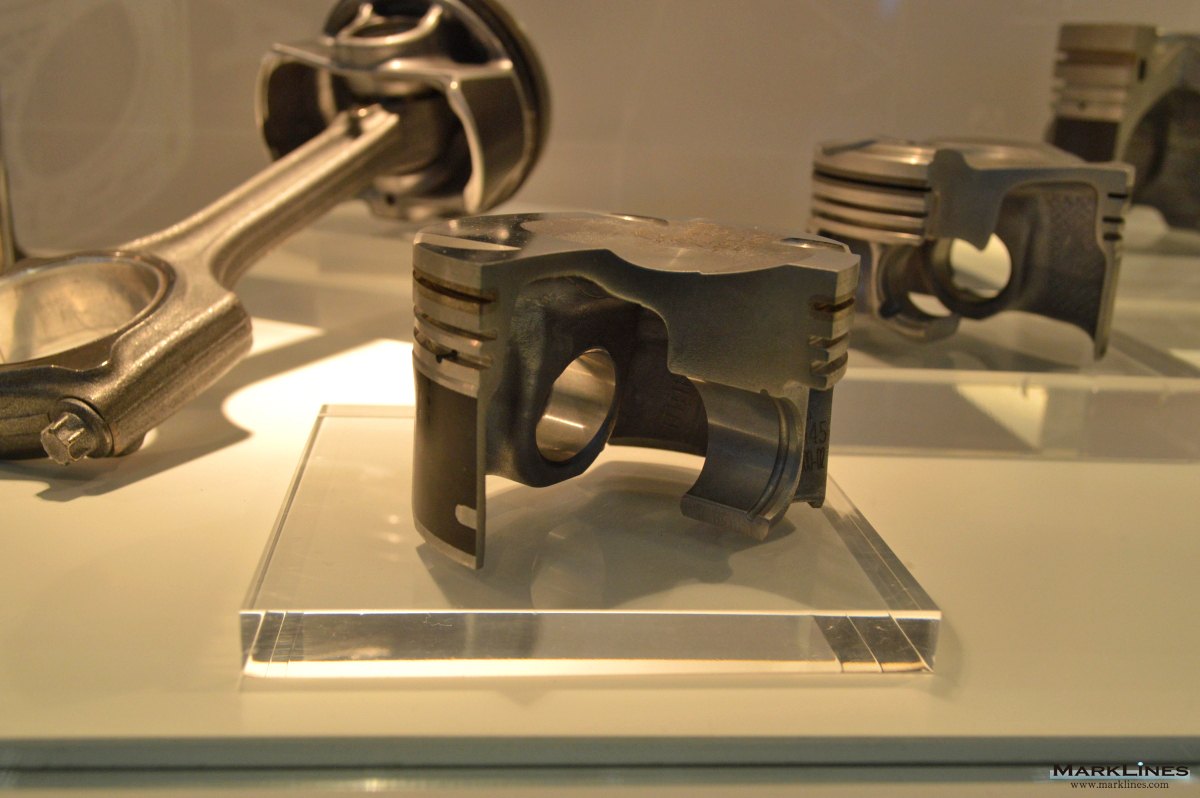

乗用車用ピストン

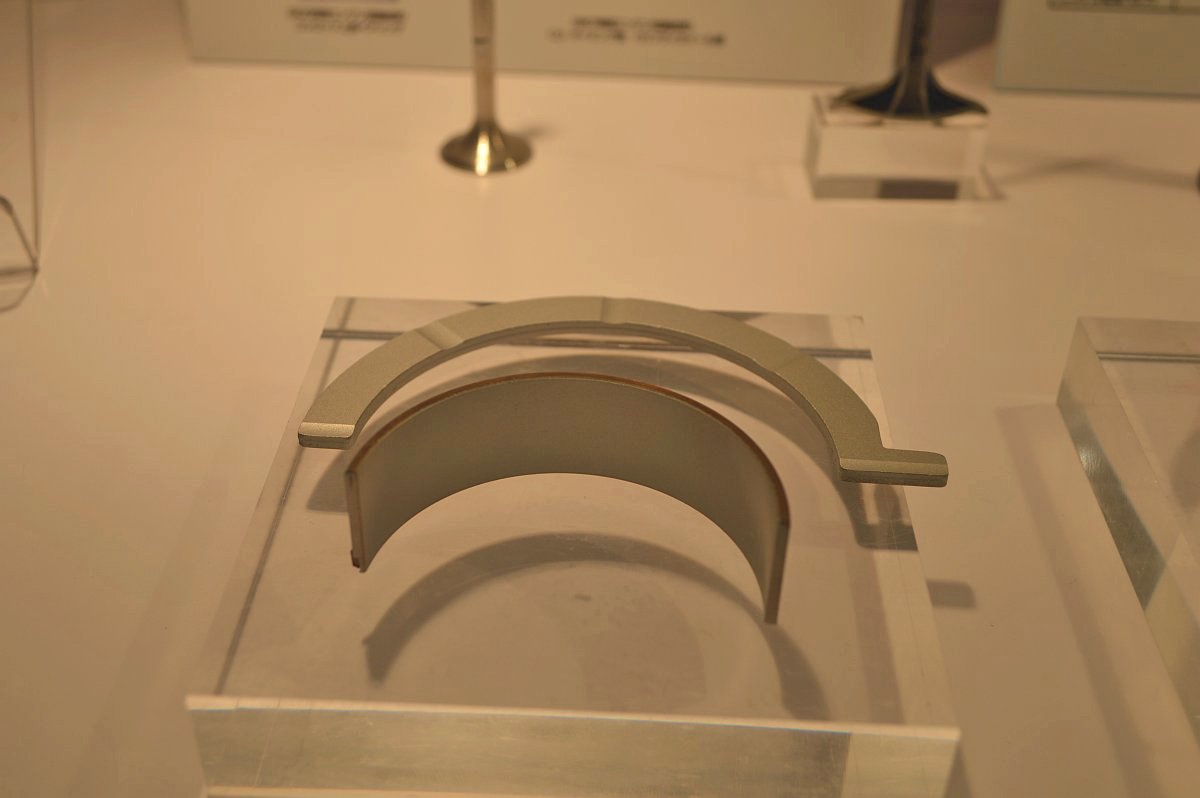

ポリマーオーバーレイベアリング

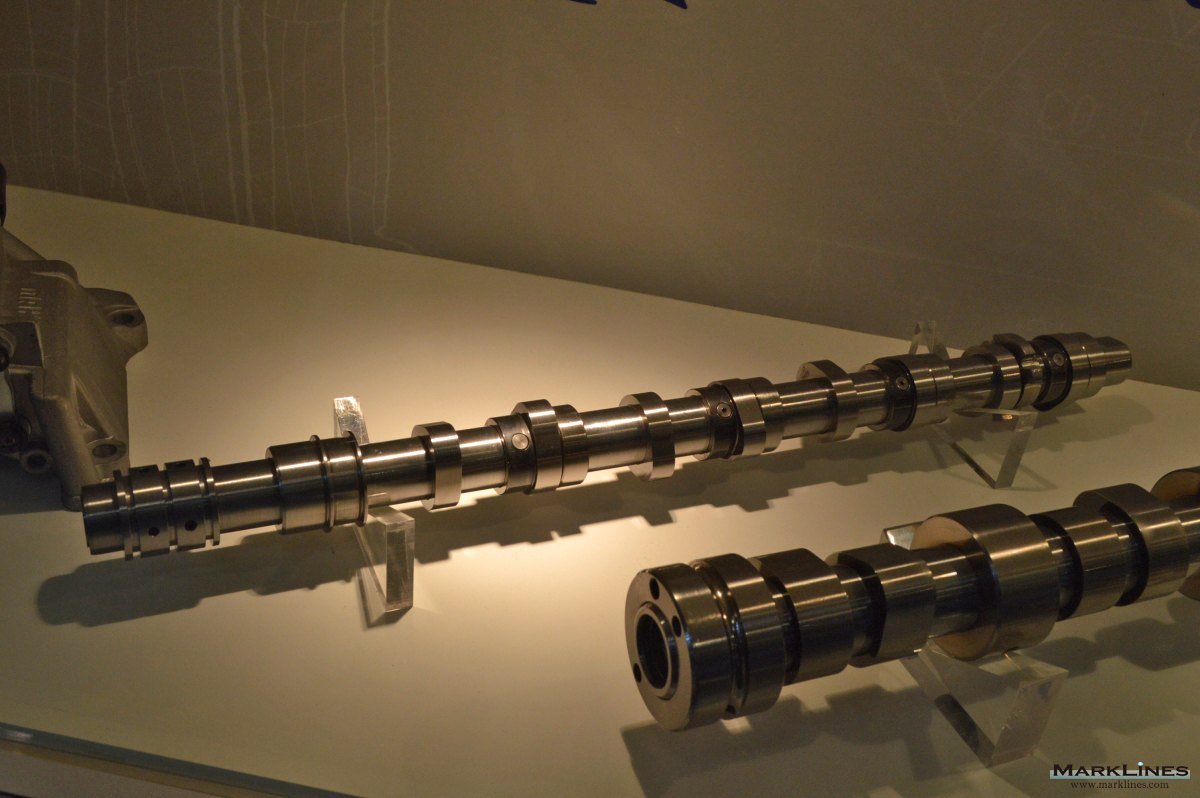

ローフリクションカムシャフト

カムインカムシャフト

2014年 インドオートエキスポ

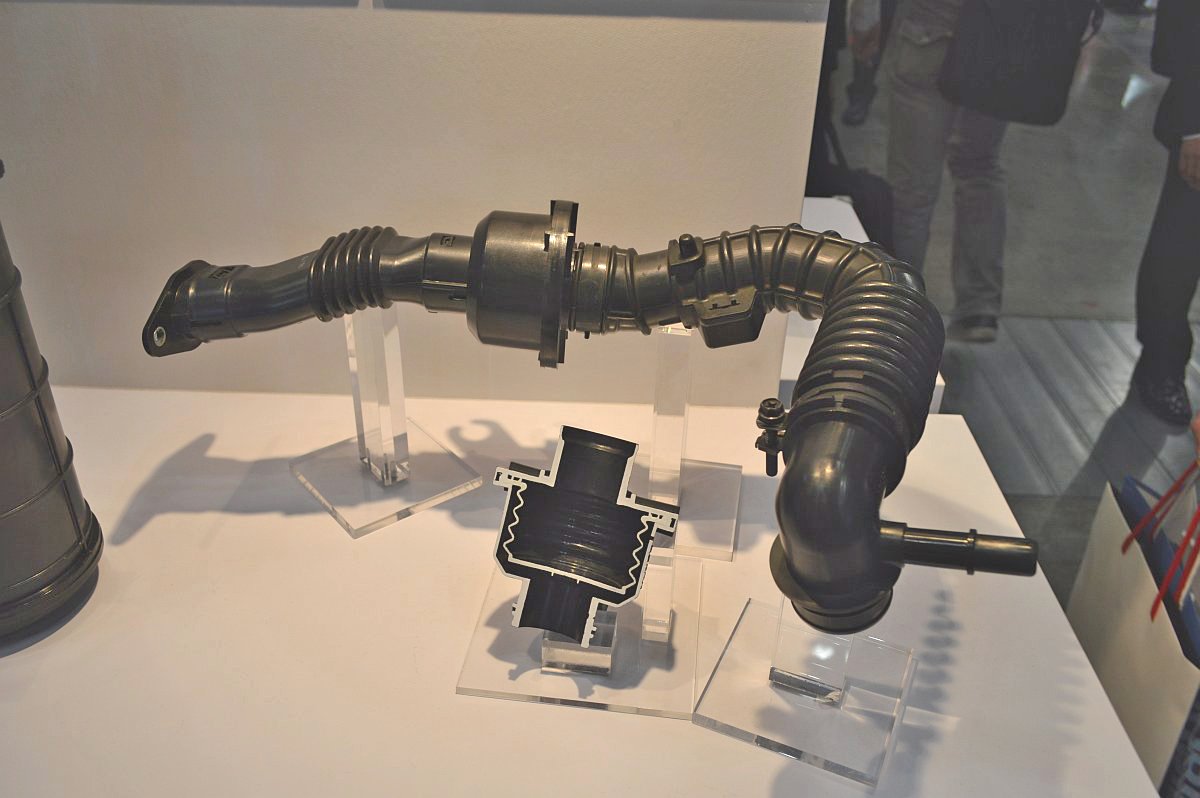

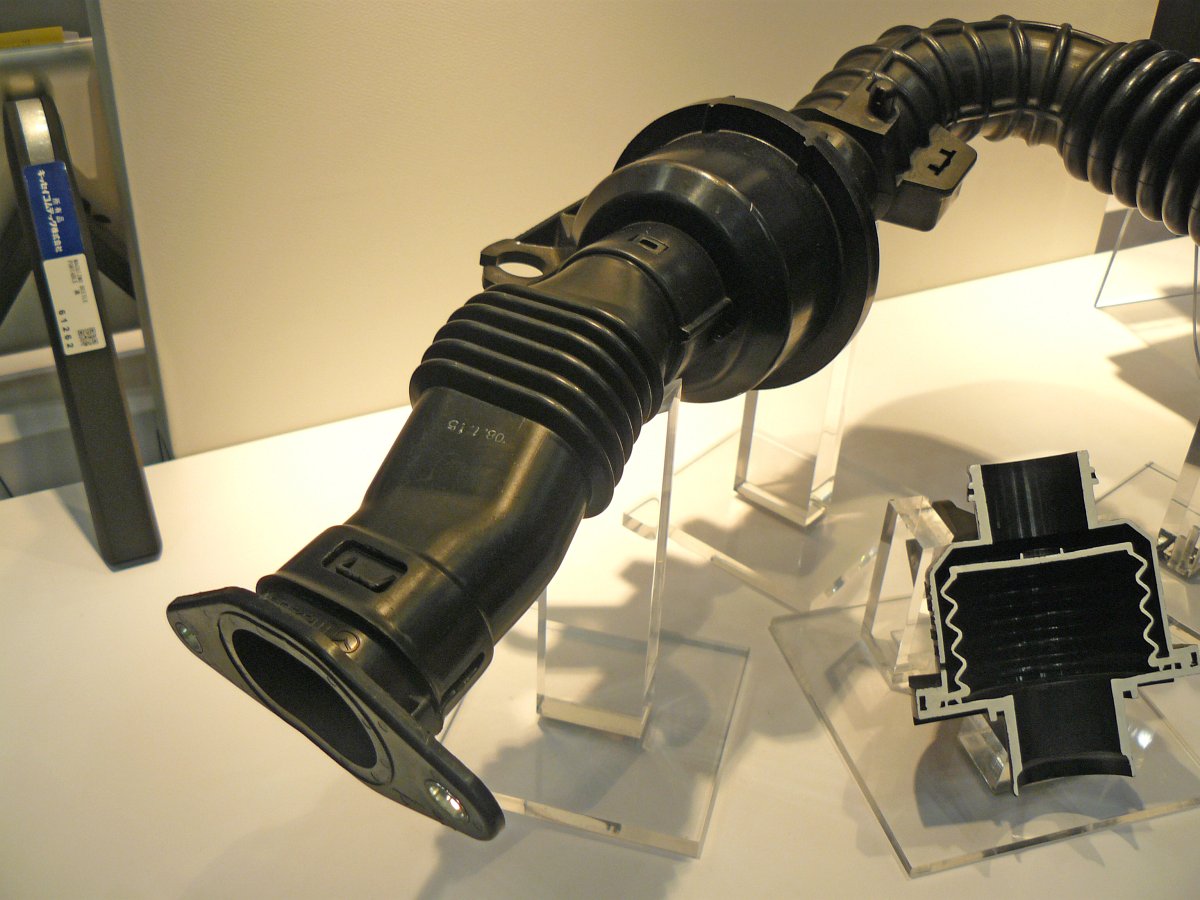

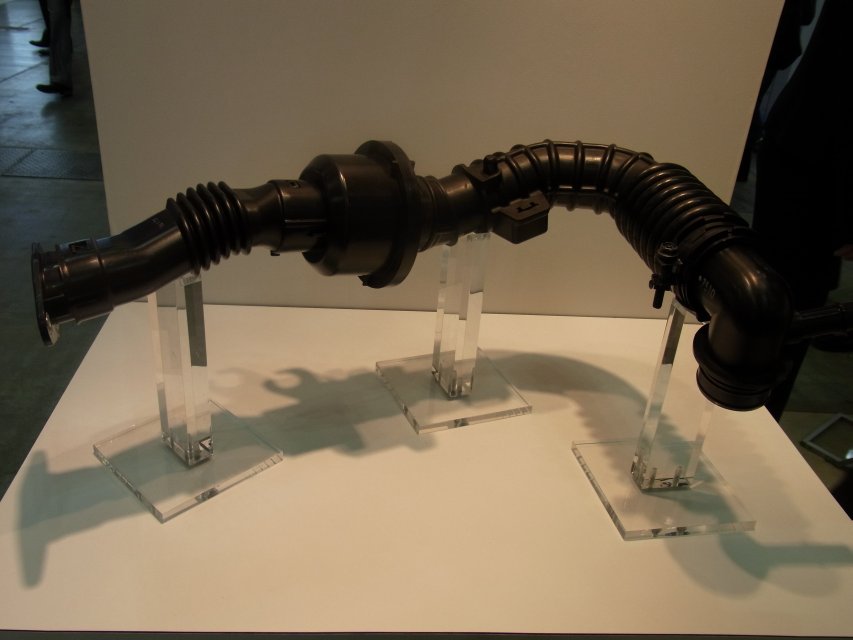

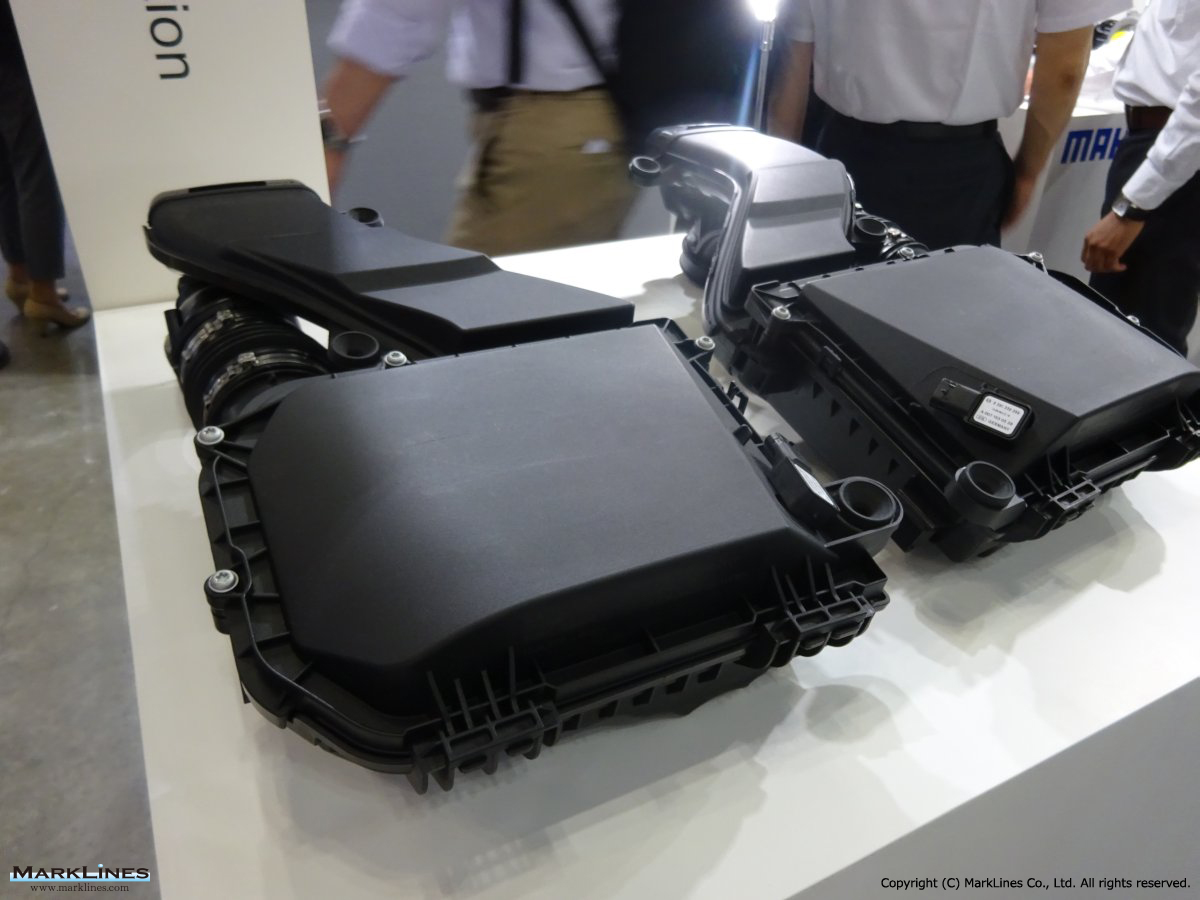

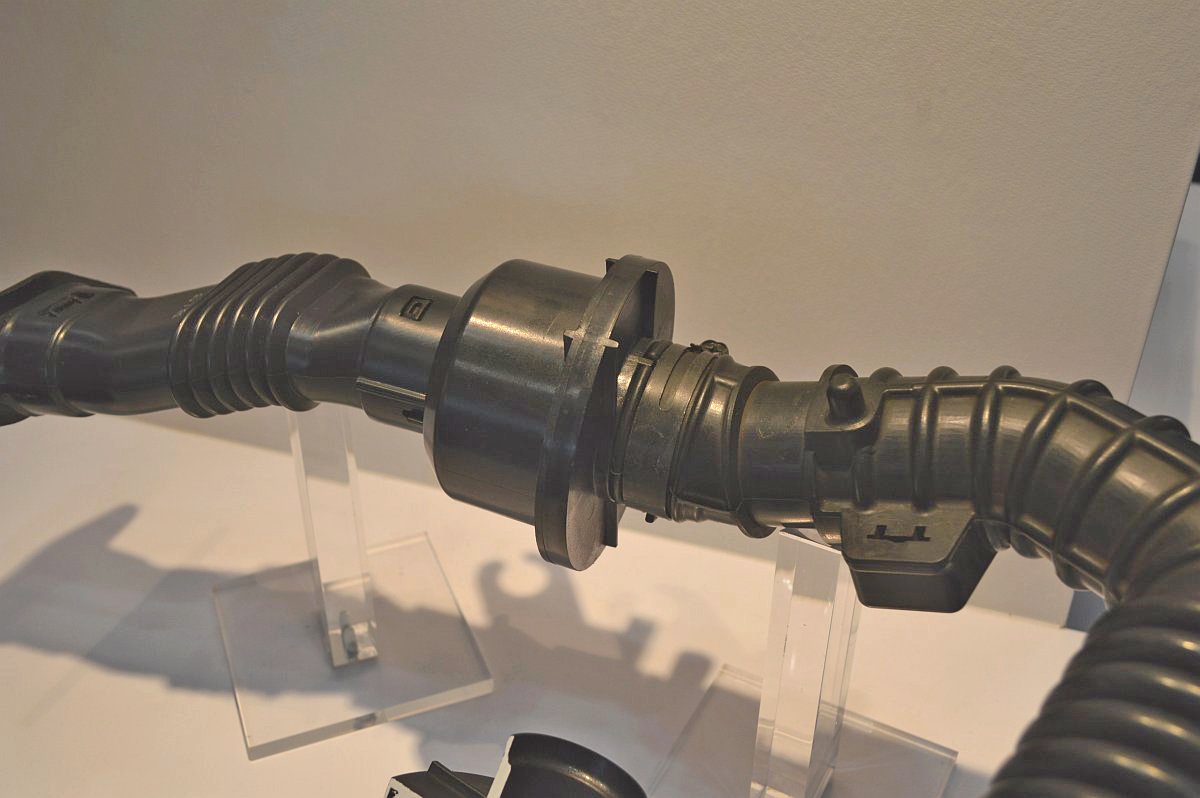

エアインテーク・フィルター樹脂部品

2013年 東京モーターショー

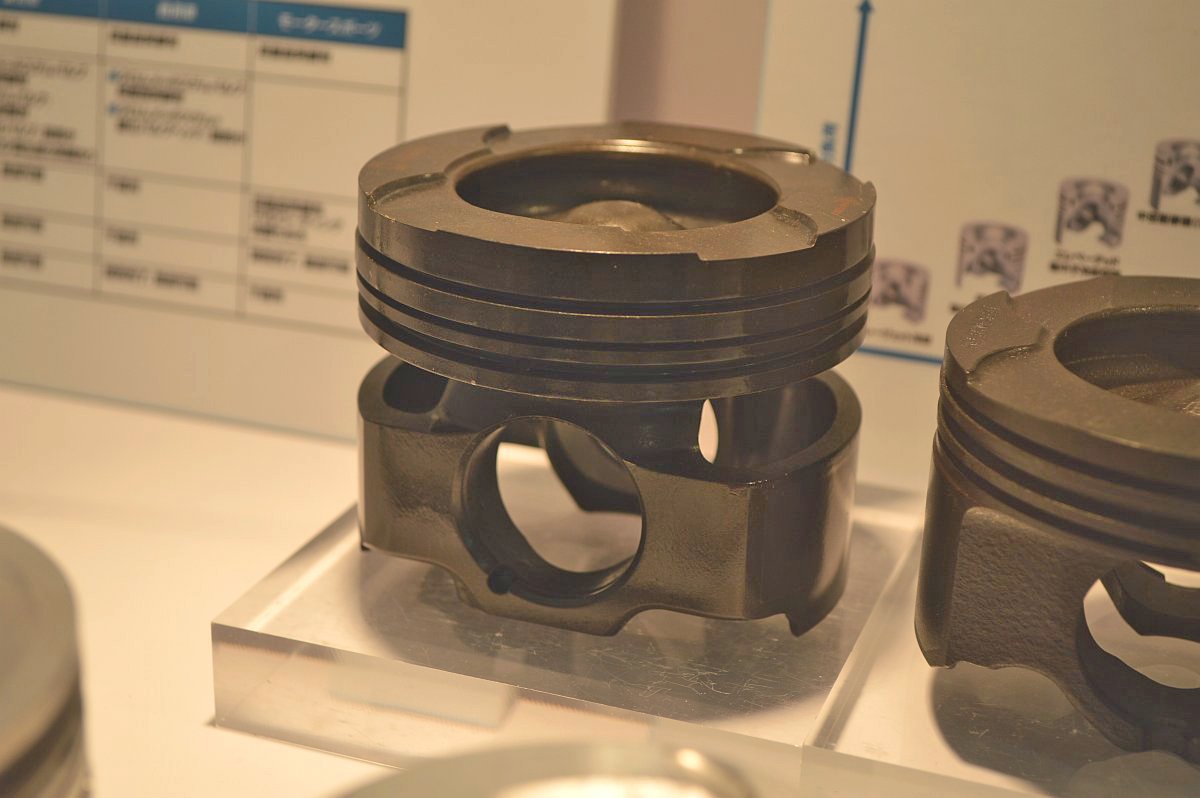

スチールピストン (レーザービーム溶接) MonoGuide

-レーザービーム溶接により、2ピース形状 -アルミピストンよりコンプレッションハイトが低い -従来品と比べてスカートが長く、スカートとクラウンが別体構造のため、NVH挙動が改善。アルミ製エンジンブロックとの相性が優れている -2014年量産の乗用車用ディーゼルエンジンに採用予定

スチールピストン MONOTHERM

スチールピストン TopWeld

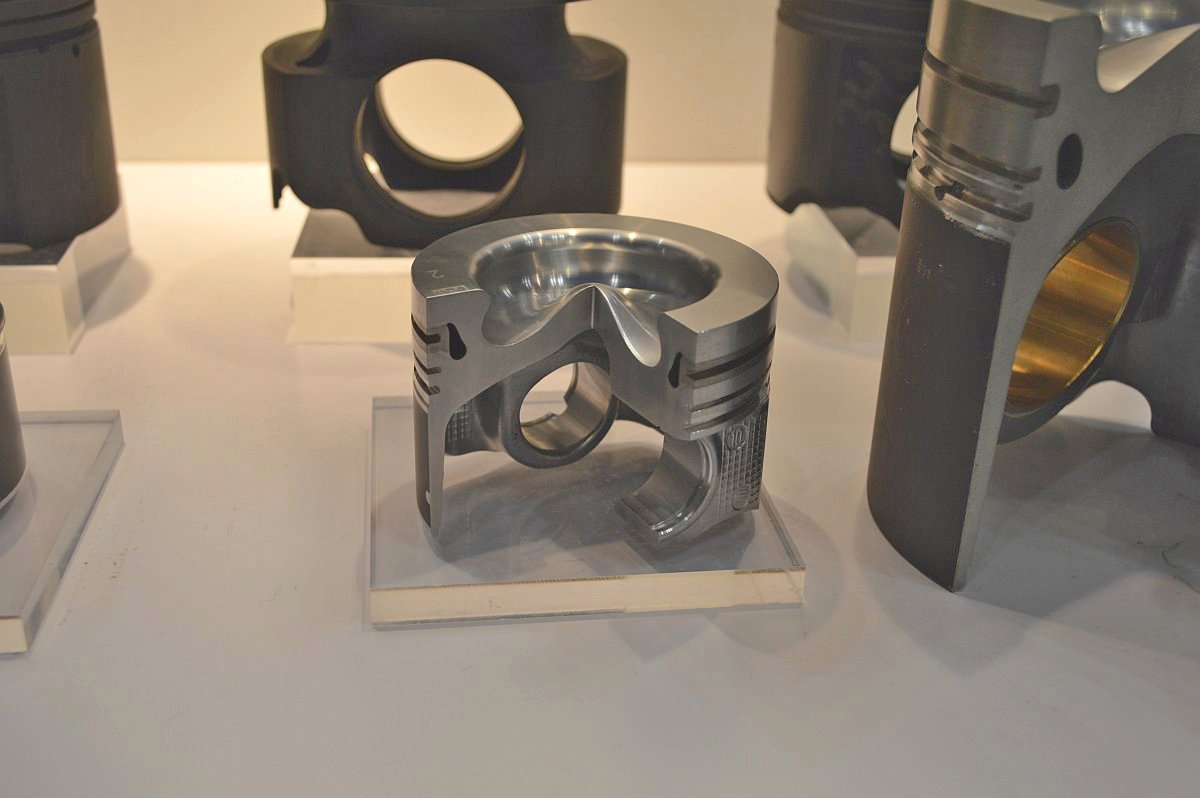

アルミピストン (ソルトコア冷却空洞) eSC2

-冷却空洞により、ピストンクラウンおよびトップランド付近の温度を低下させることで負荷容量が向上

ディーゼル用アルミピストン (ボウルリム再溶融、ソルトコア冷却空洞) eSC

-ボウルリムを強化

ピストン (冷却空洞、リングキャリア) EVOTEC SC + RC

ピストン (リングキャリア付き) EVOTEC 2

軽量化ピストン EVOLITE

量産エンジン用鍛造ピストン

商用車用ピストン MonoWeld および MonoLite

アルミピストン (ボウルリム再溶融)

商用車用ノジュラー鋳鉄ピストン

アルミピストン (ソルトコア冷却空洞およびピンボアブシュ付き)

エンジンバルブ EvoTherm

-電解加工により、キャビティを大型化。キャビティ内の液体ナトリウムは完全に充填されていないため、エンジン作動中の振動によるシェーカー効果で放熱能力が向上

エンジンバルブ TopTherm

-堅牢で回転対称構造と液体ナトリウムを充填した複合成型バルブ。軽量化と高い放熱効果を実現

トライボロジーシステム

ピストンピン

ピストンピン (DLCコーティング)

ピストンリング

ベアリング (F-ポリマーコート) および 商用車用コンロッドベアリング (ポリマーコート)

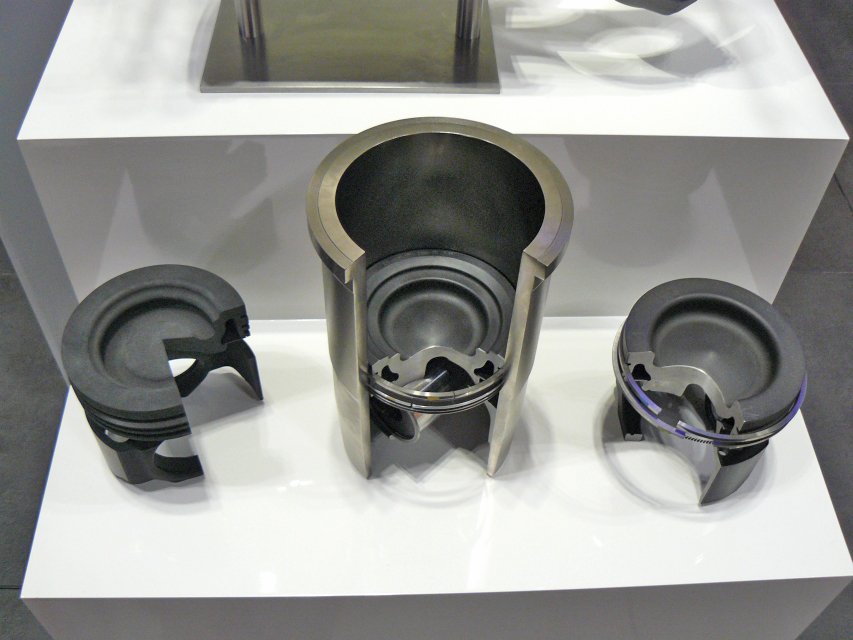

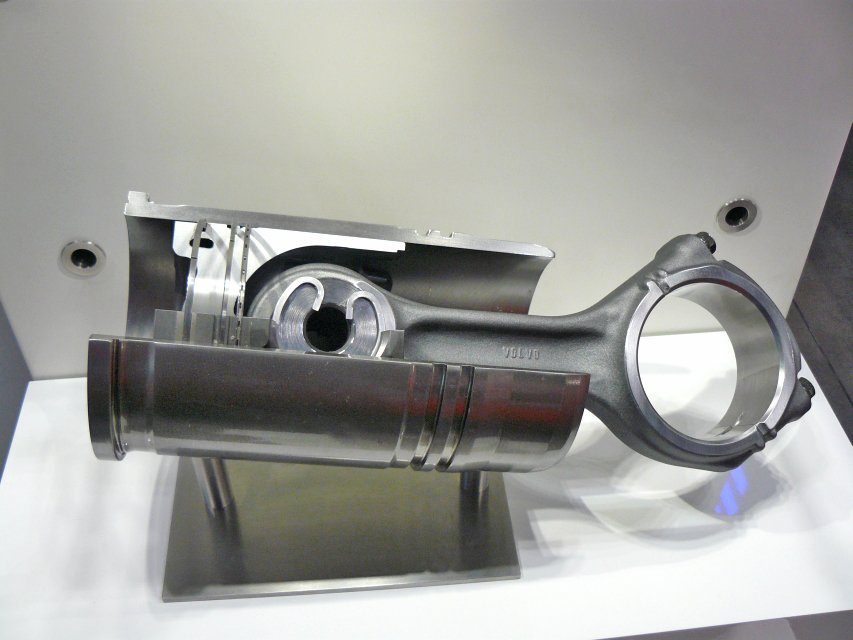

商用車用パワーセルユニット

-MONOTHERM スチールピストン、シリンダーライナー、機械加工コンロッド、ピストンピン、ピストンリングで構成

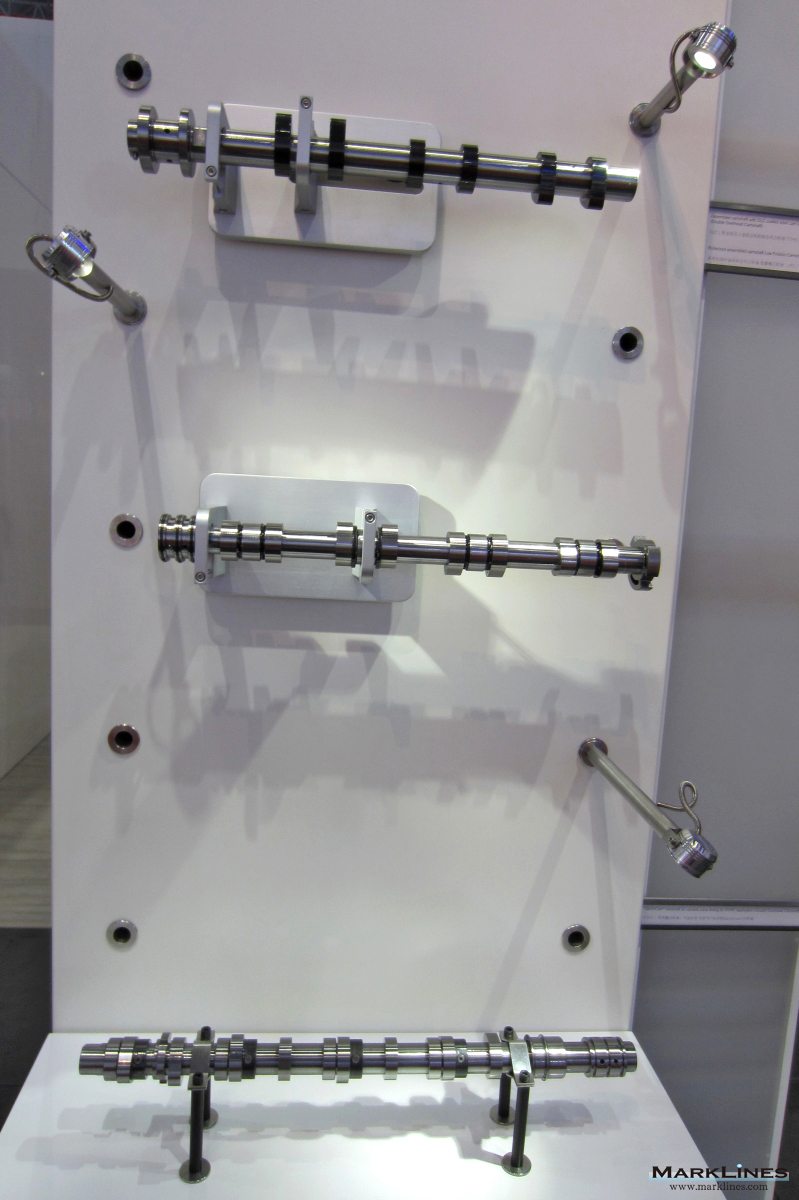

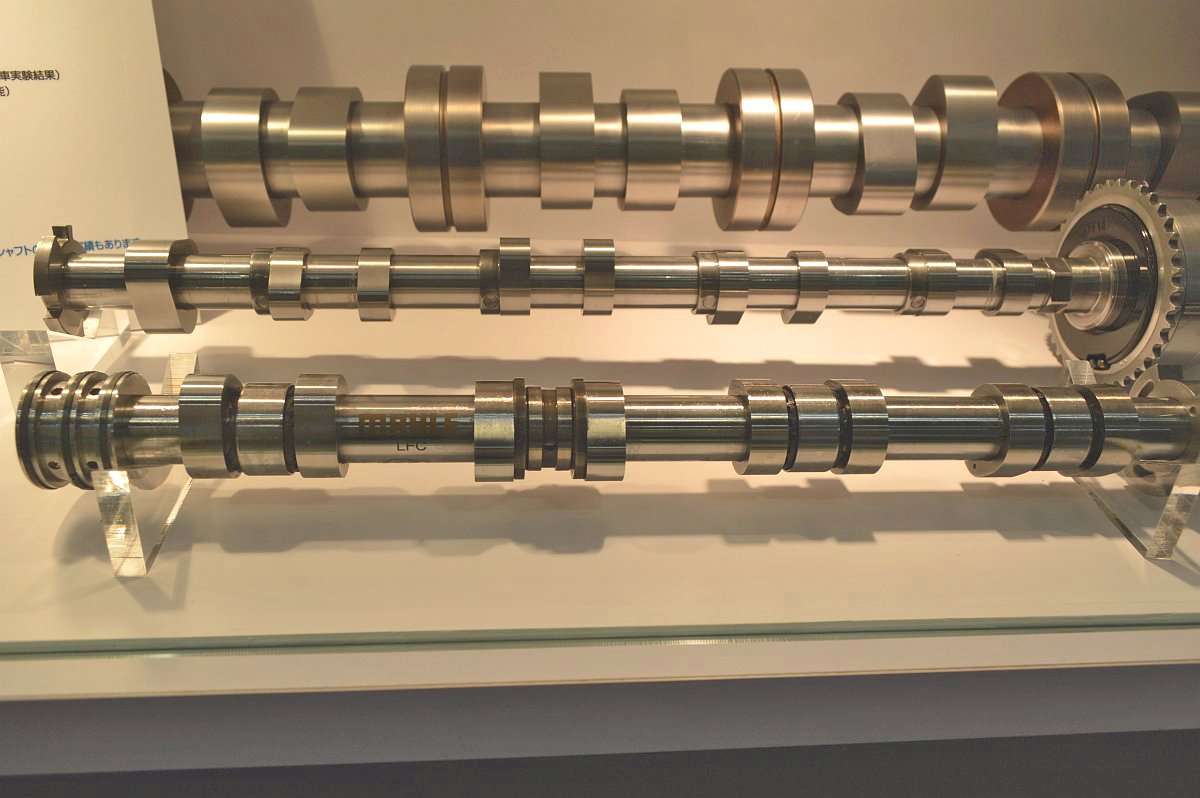

商用車用低摩擦組み付けカムシャフト

トラック用組み付けカムシャフト

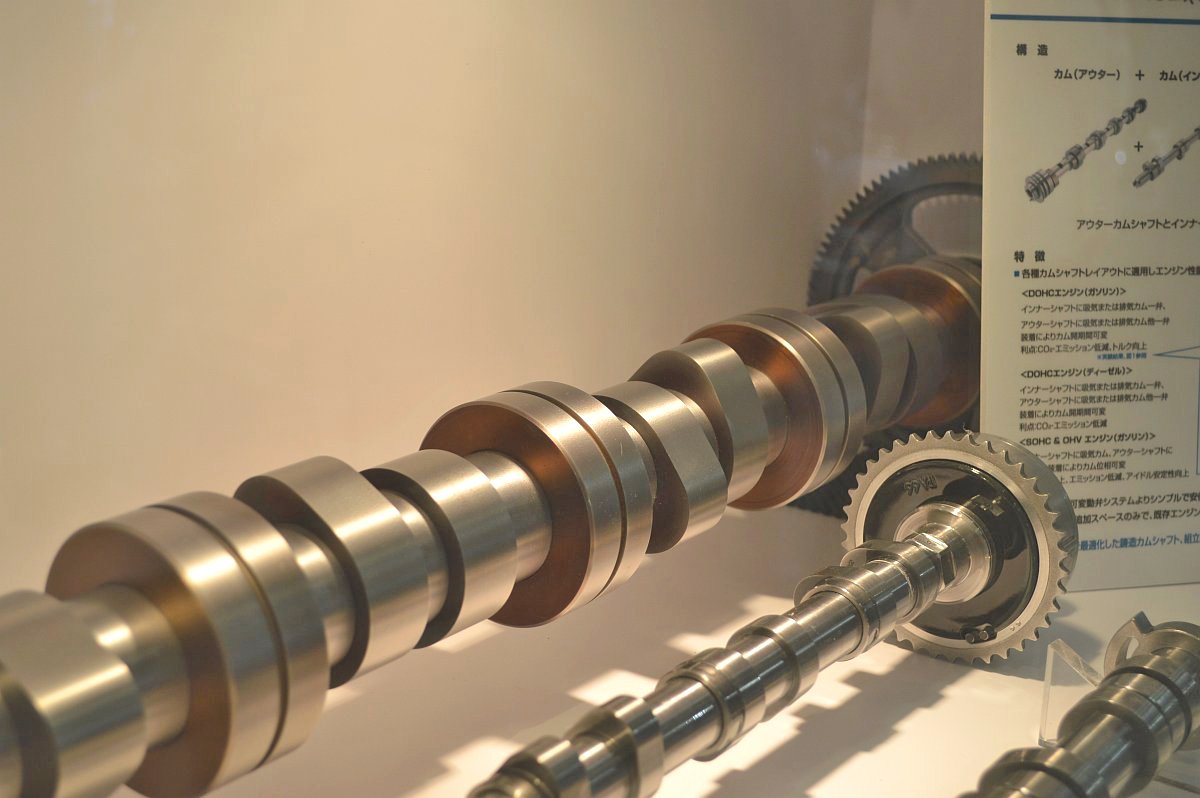

乗用車4気筒DOHCエンジン用カムインカムシャフト CamInCam

DOHCエンジン用VVT向けカムインカムシャフト CamInCam

ガソリンDOHCエンジン用組み付けカムシャフト (DLCコートスチールカムロブ付き)

低摩擦組み付けカムシャフト

-ボールベアリングを採用

ガソリン直噴エンジン用インテーク・エキゾースト組み付けカムシャフト

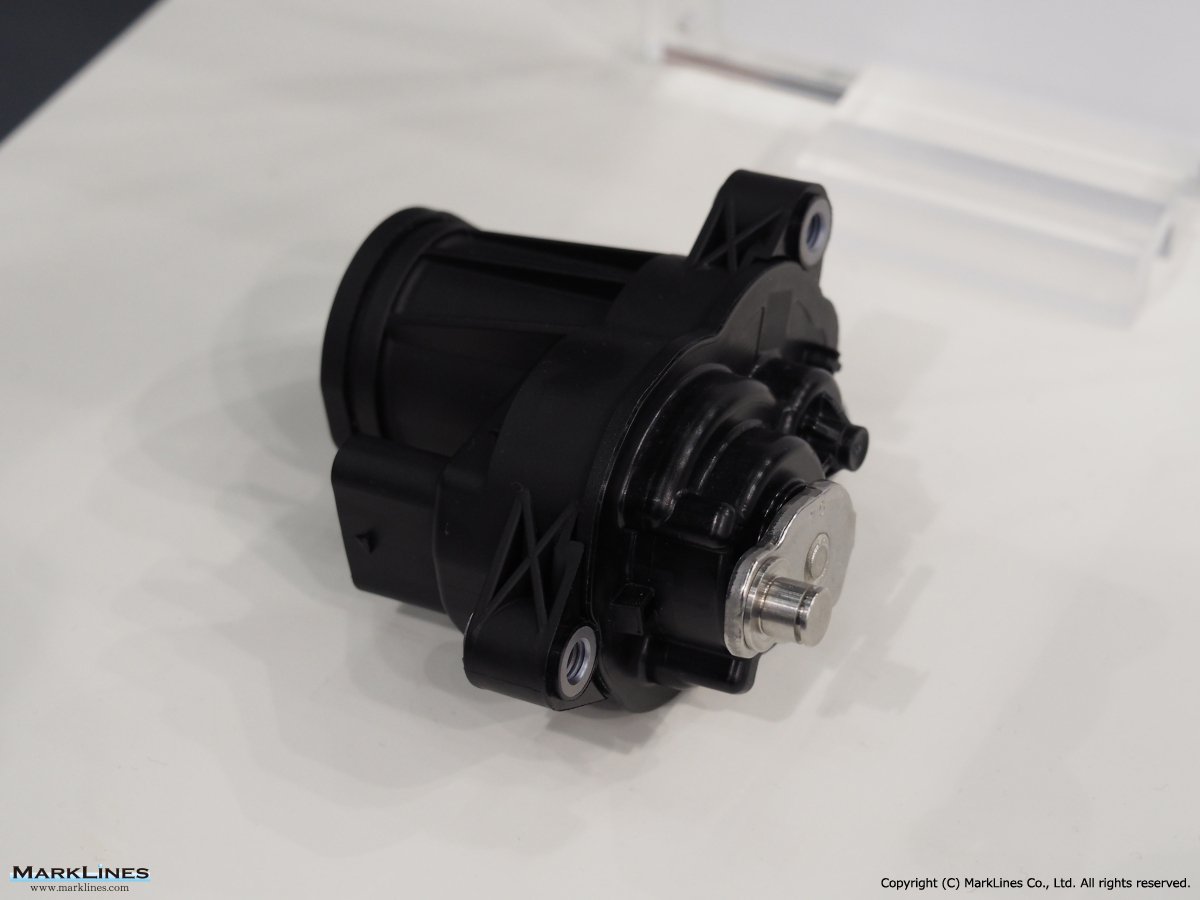

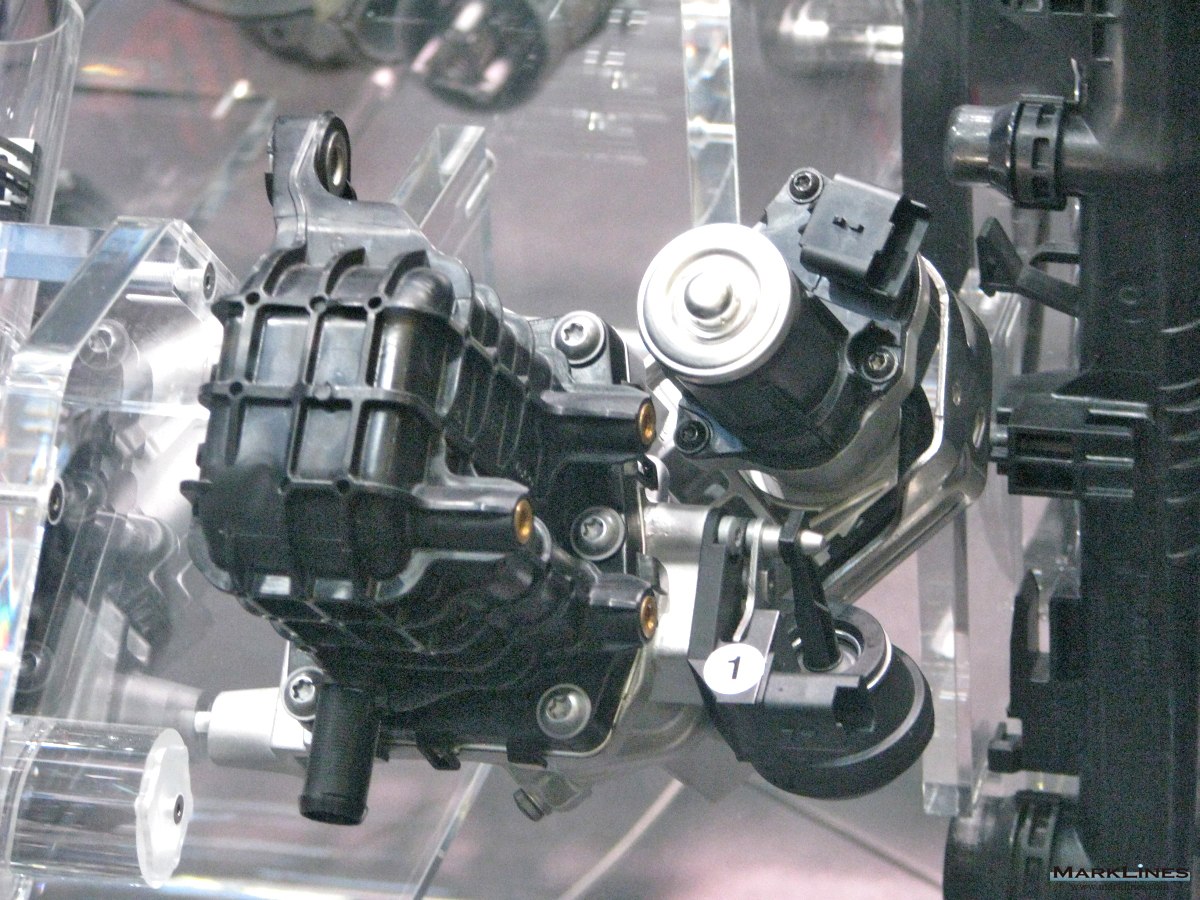

電動ウェイストゲートアクチュエーター

ディーゼル燃料ヒーターおよびスワール・タンブルフラップシステム用電動アクチュエーター

プラスチック吸入管付きマップ制御式ペンドュラムスライダーオイルポンプ

-PSAに供給

マップ制御式ペンドュラムスライダーオイルポンプ (熱硬化性樹脂製スライダー)

-BMWに供給

制御機能付メカニカルウォーターポンプ (冷却水循環停止機構付)

オイルクーラー

プラスチックオイルフィルターモジュール

ディーゼル燃料フィルター

ヒーター機能付き尿素フィルターユニット

カーボンキャニスター (PZEV基準対応)

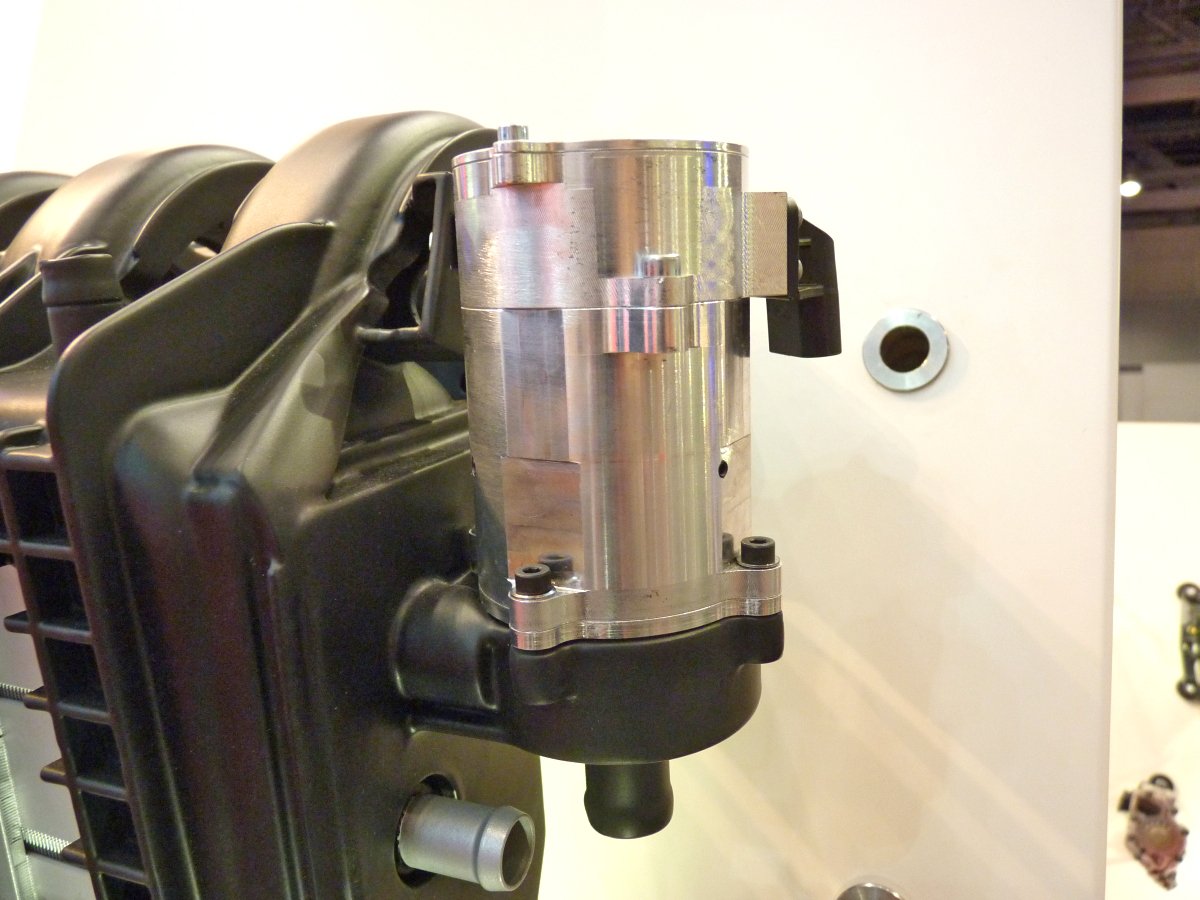

直列インタークーラーおよびクーラントポンプ一体型エアインテークモジュール

間接インタークーラー一体型エアインテークモジュール

軽量化インテークマニホールド

パワーバルブおよびタンブル制御バルブ付きインテークマニホールド

オイルミストセパレーターおよびクリーンガスチャネル統合型シリンダーヘッドカバー (中型商用車用)

オイルミストセパレーターおよびシリンダーヘッドフレーム統合型シリンダーヘッドカバー (中型商用車用)

軽量プラスチック製バルブカバー

樹脂オイルパン

サウンドジェネレーター

搭載モデル: マツダ 「Roadster」

メルトブロー不織布フィルターメディア (セルロース) 付きエアフィルターエレメント

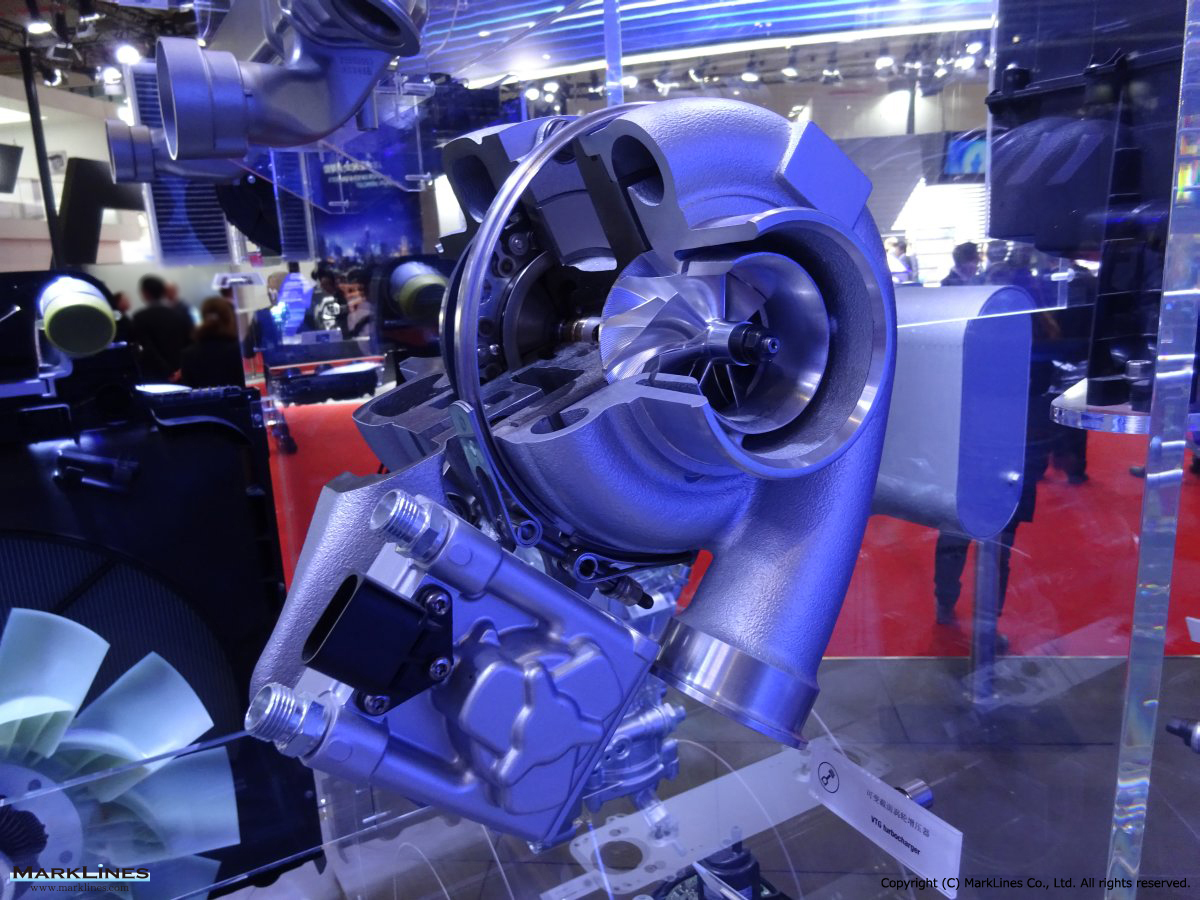

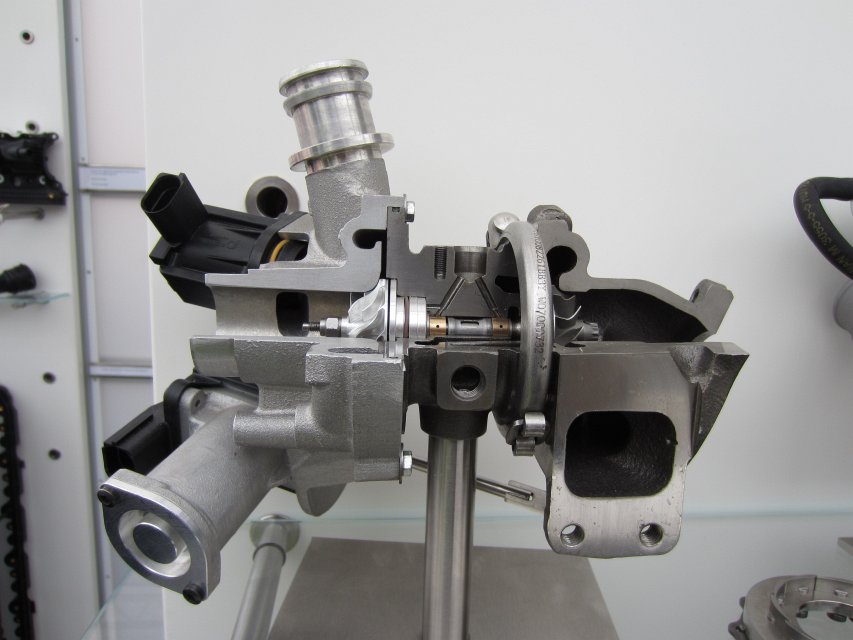

ウェイストゲートターボチャージャー

*ターボチャージャーは Robert Bosch との折半出資合弁会社「Bosch Mahle TurboSystems」が生産

可変タービンジオメトリーターボチャージャー

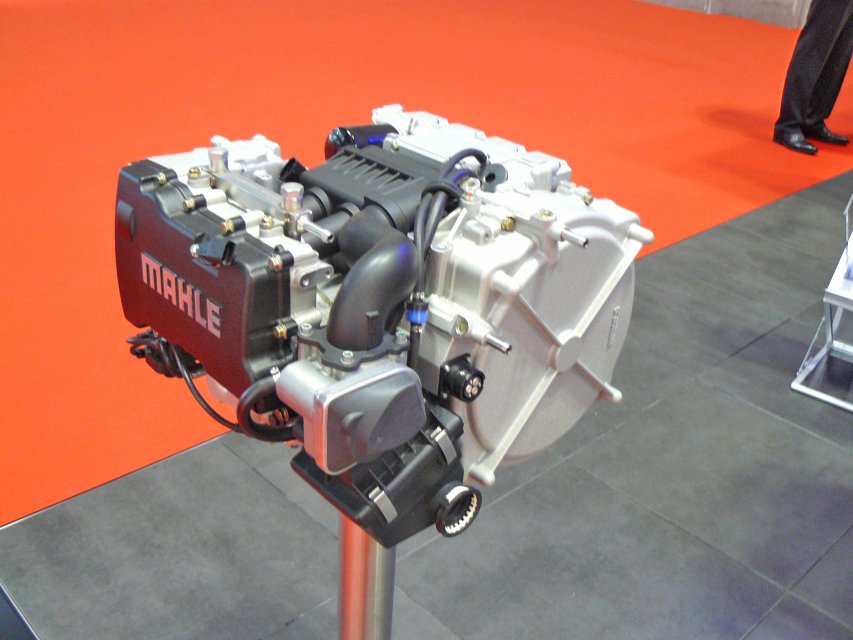

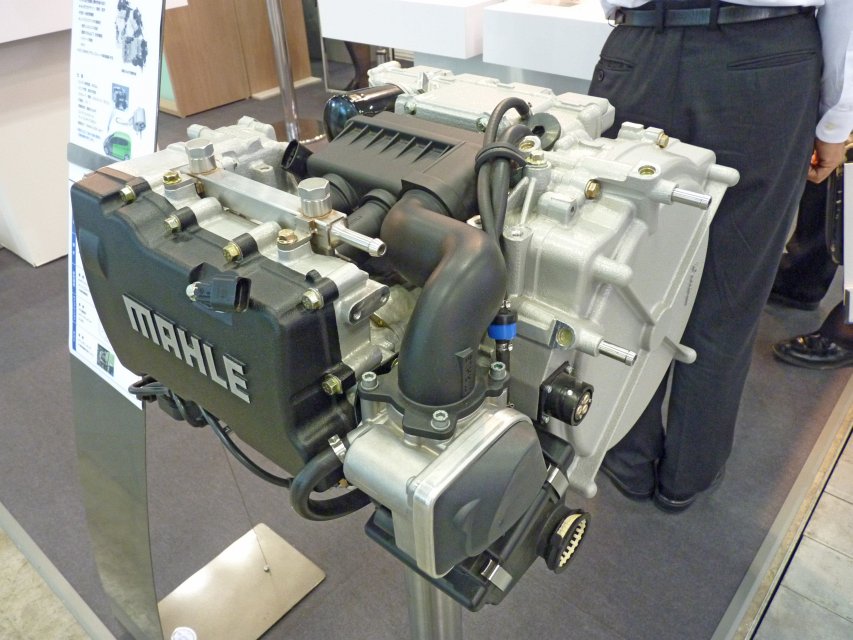

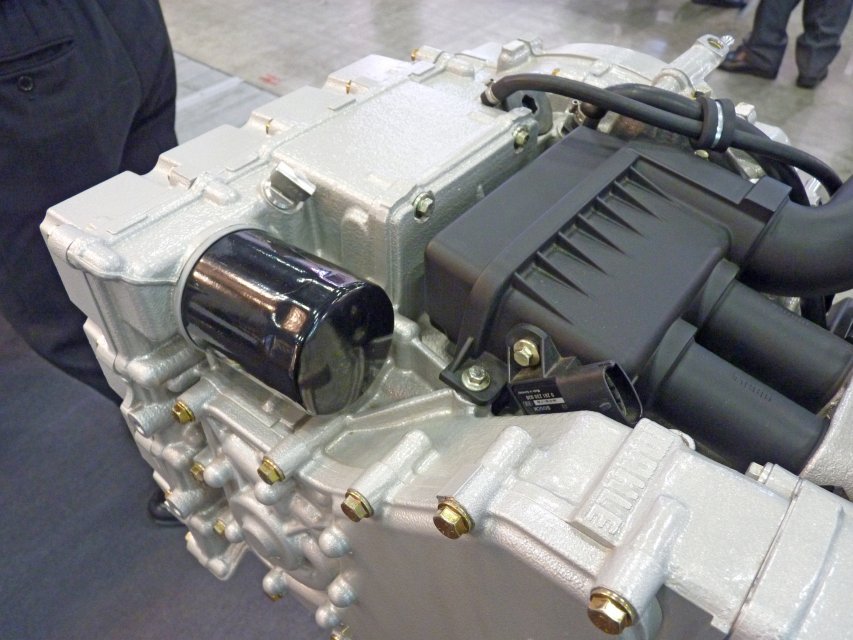

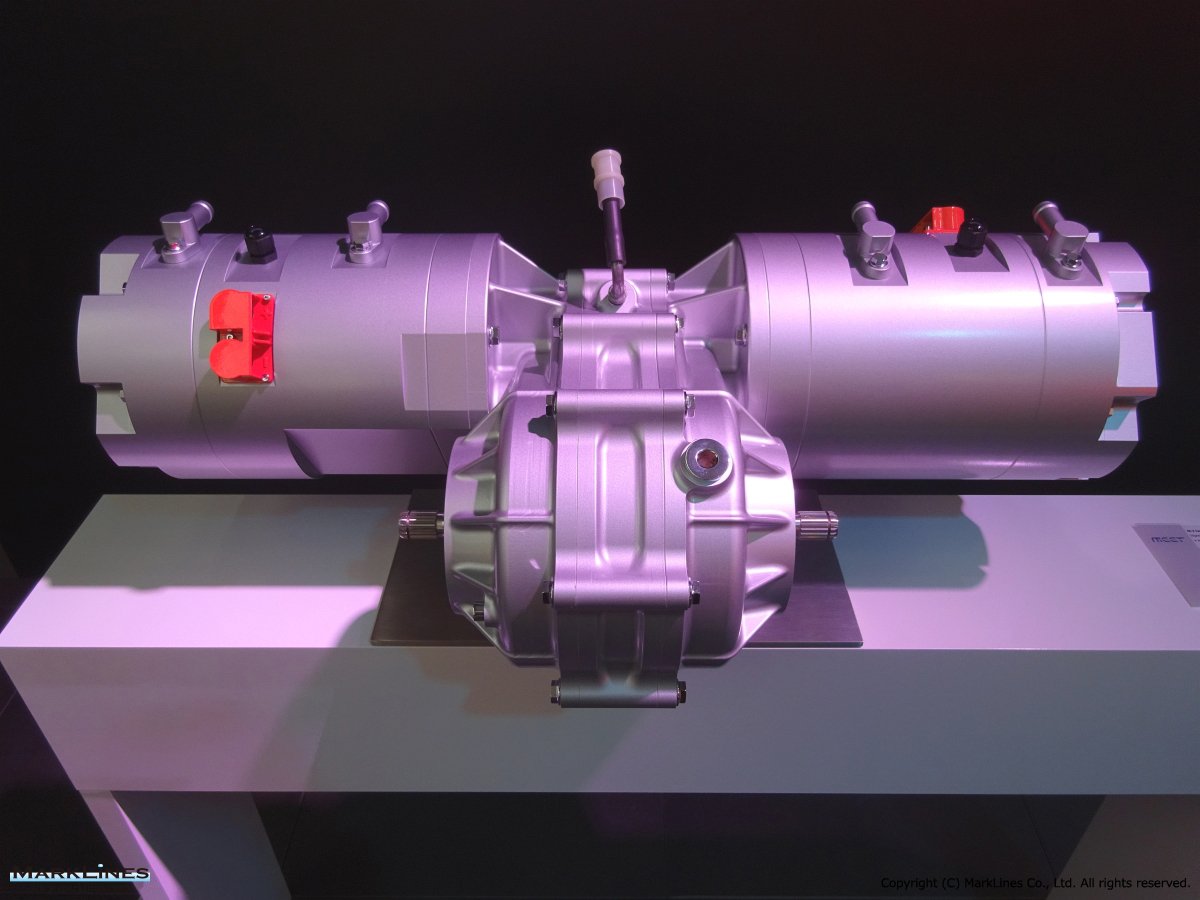

レンジエクステンダー

-仕様:900 cc 直列2気筒4サイクルガソリンエンジン、4,000 rpm時、最大出力30kW、発電機内蔵

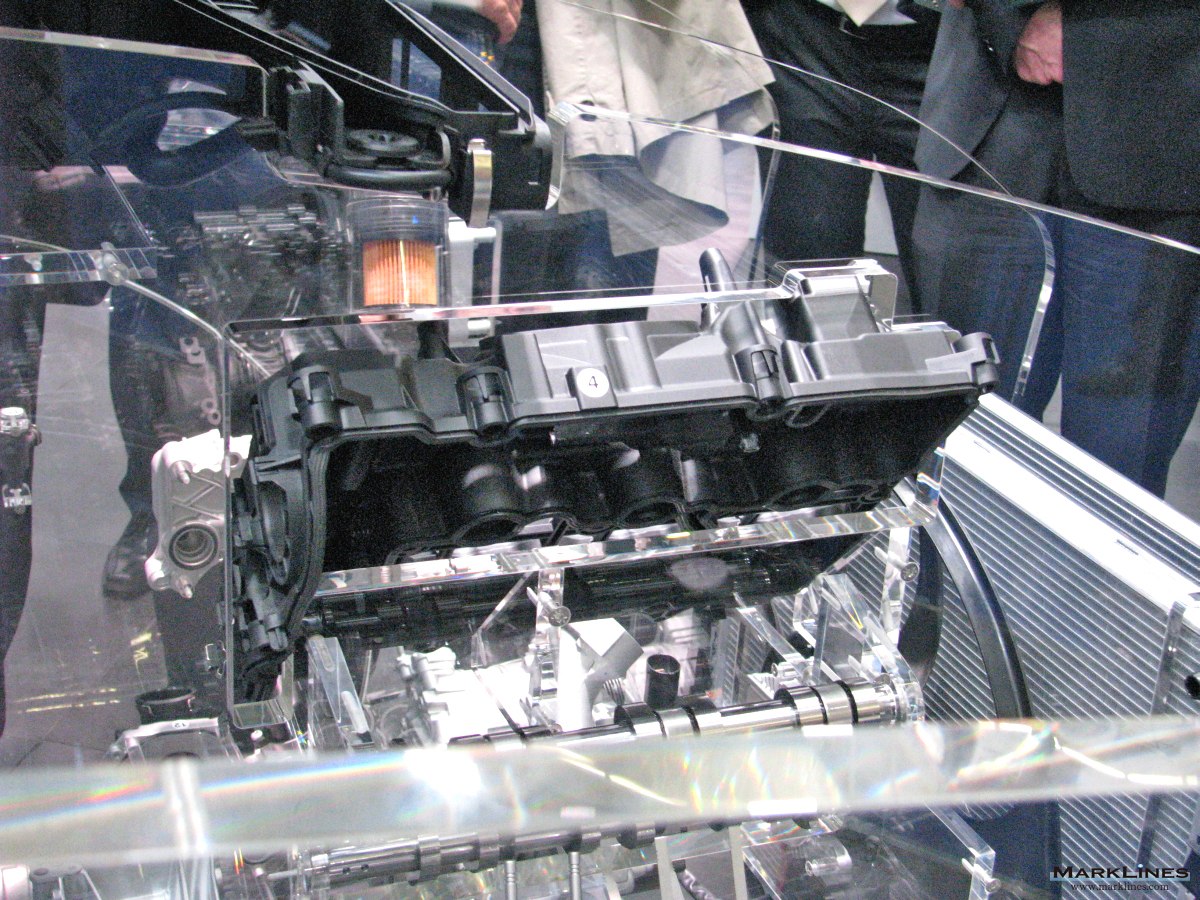

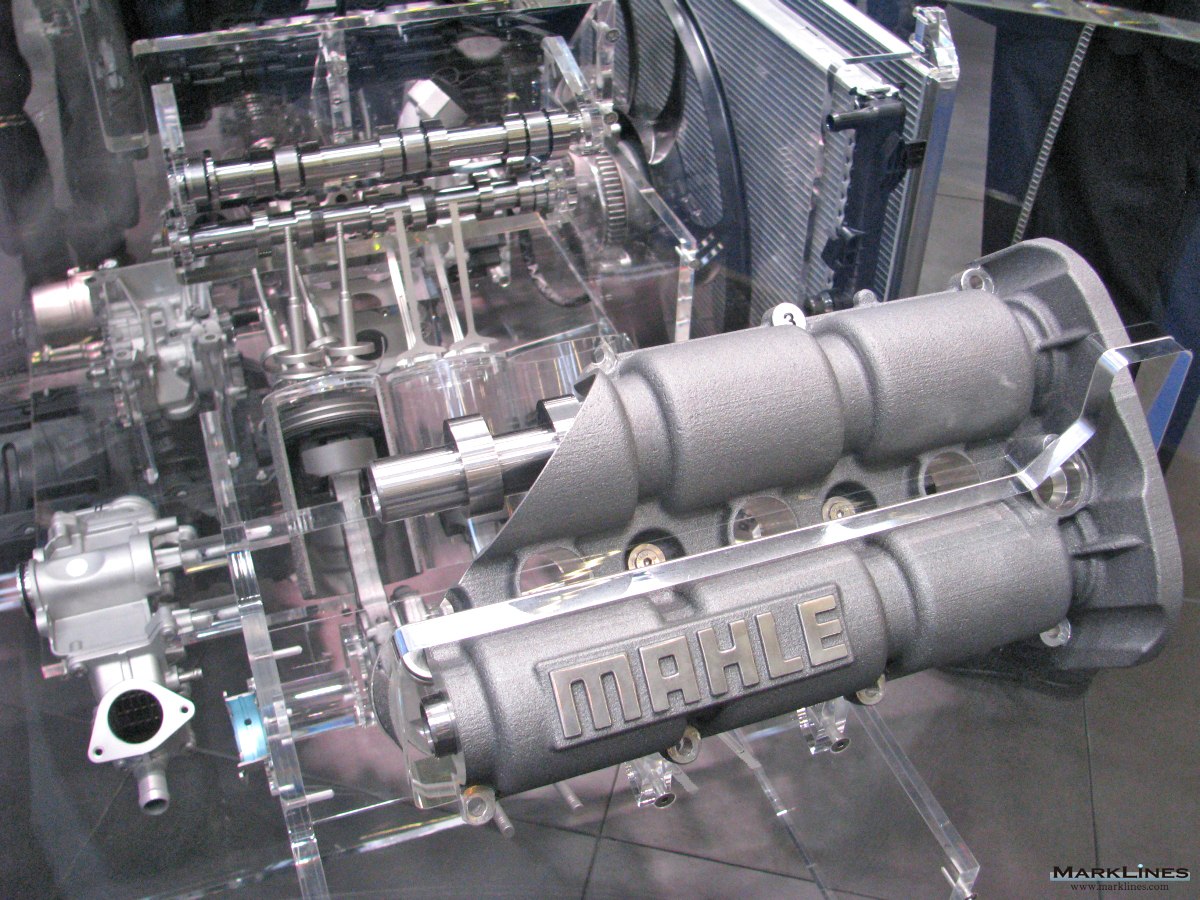

ダウンサイジングエンジン デモ

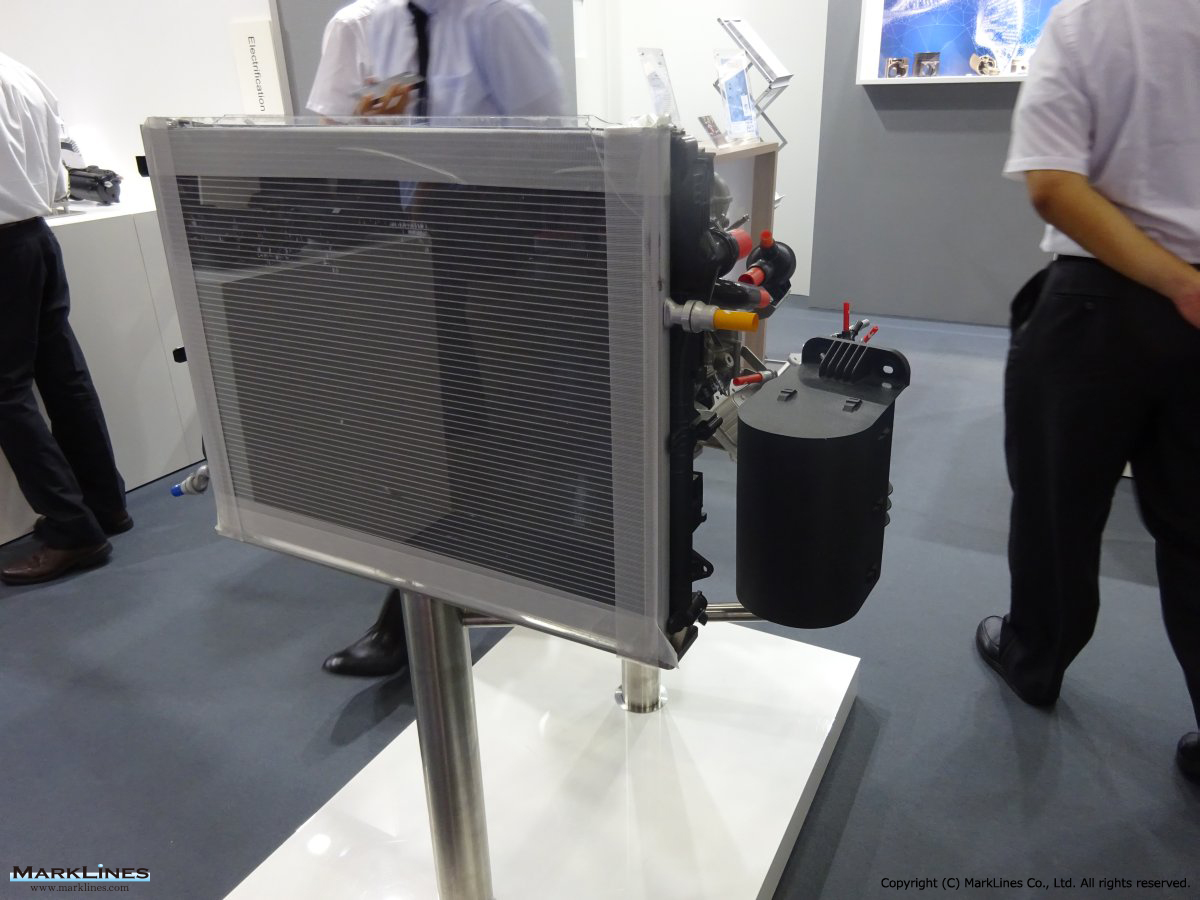

エンジン冷却モジュール

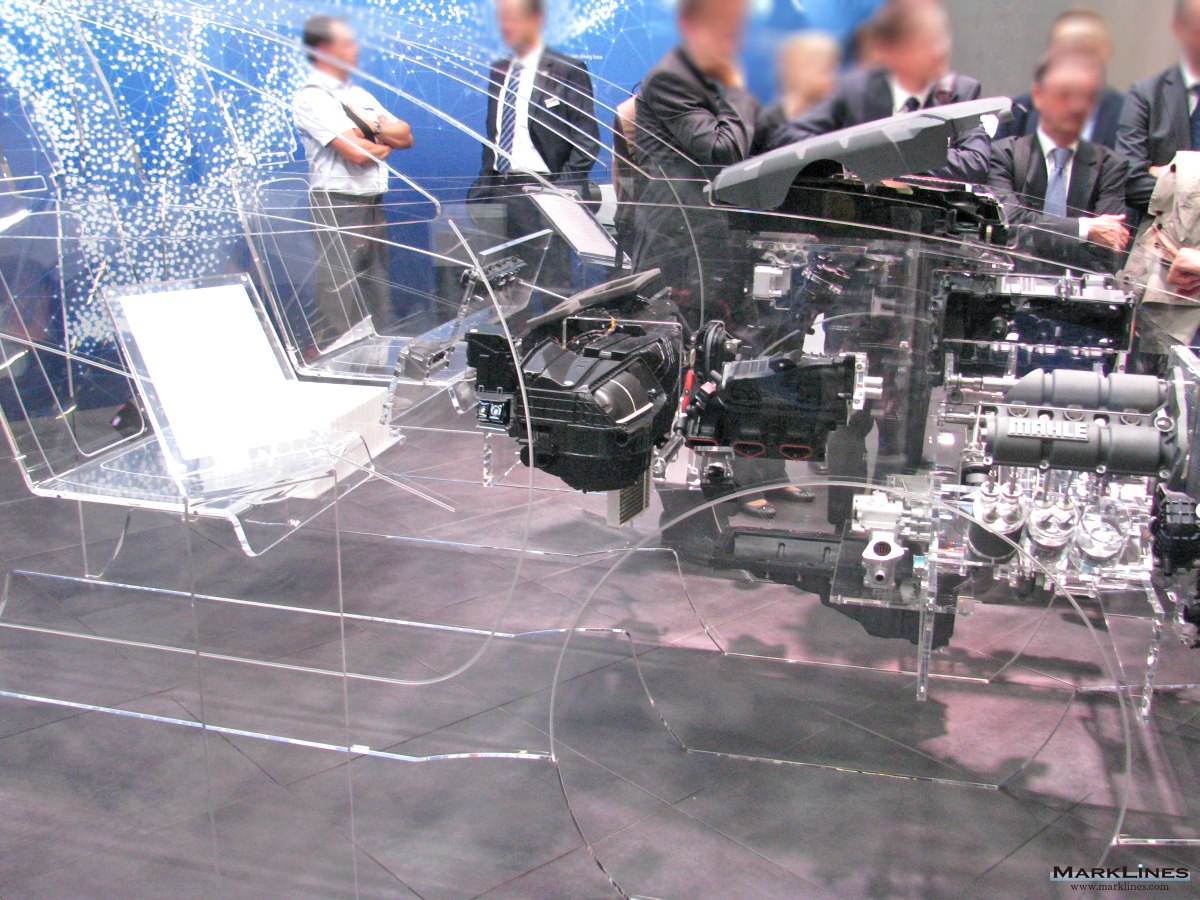

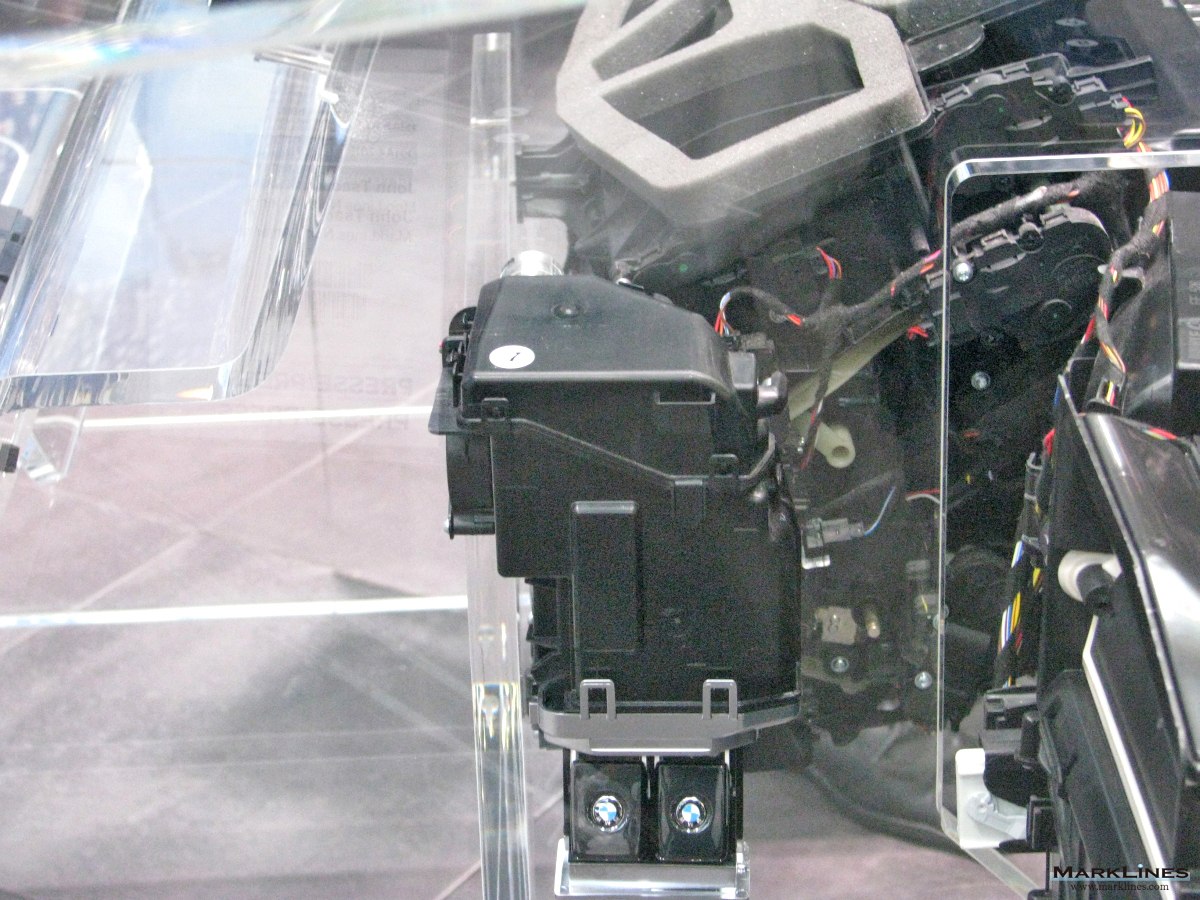

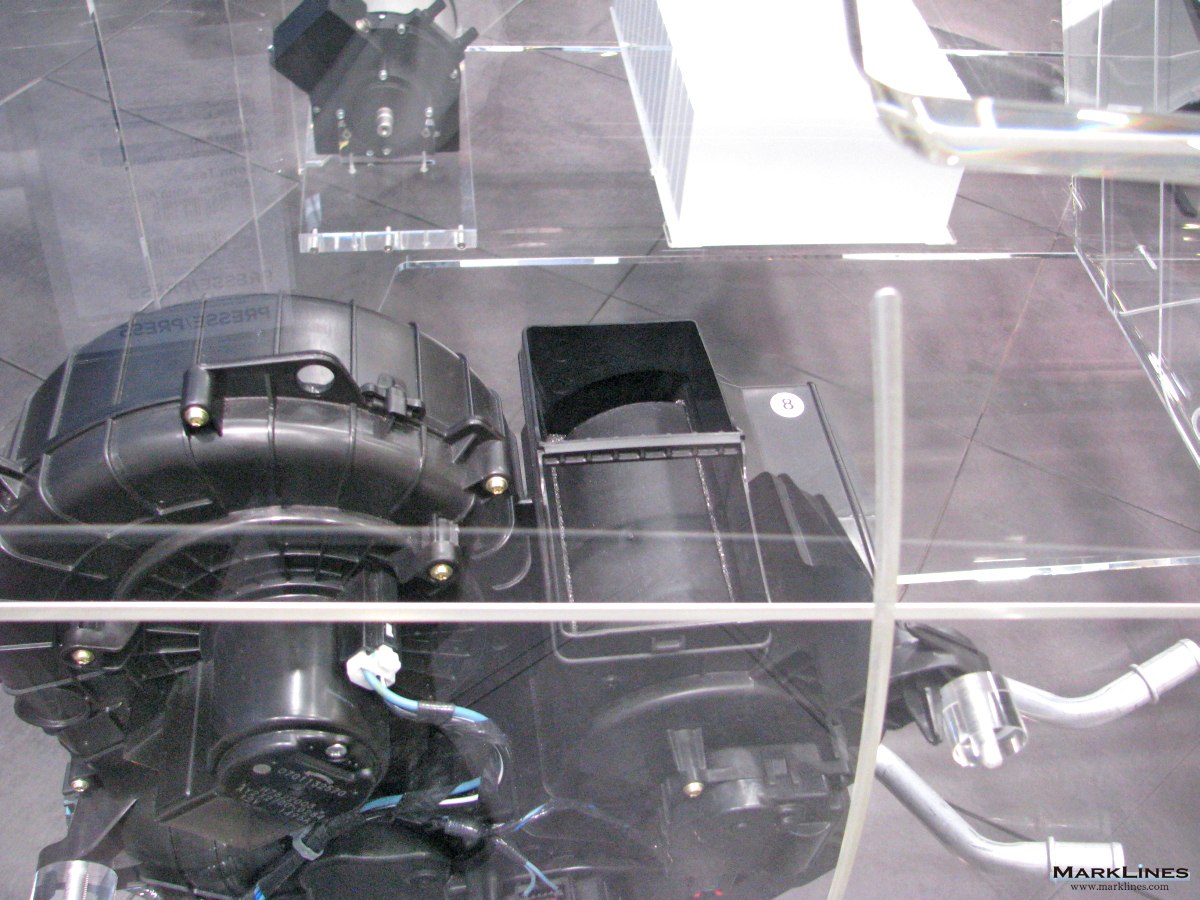

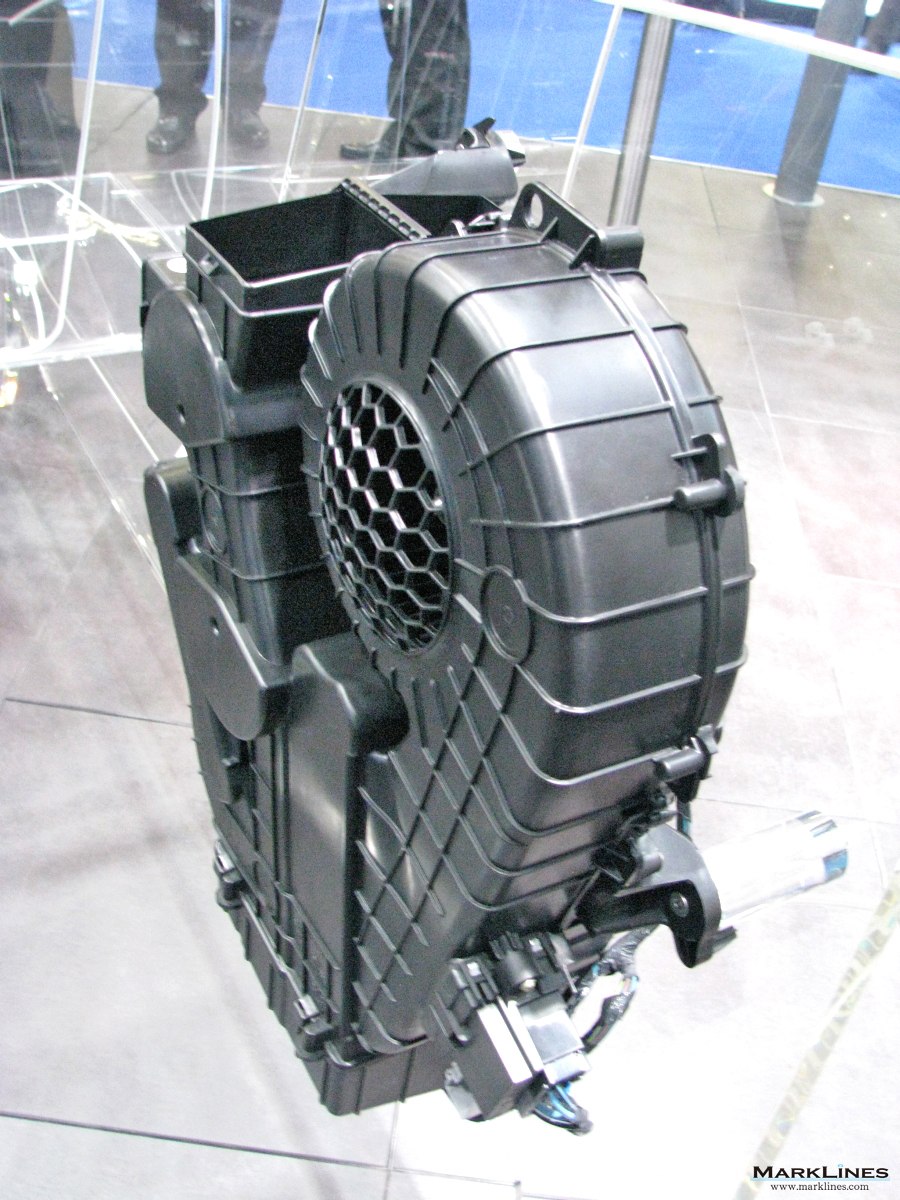

HVACモジュール

搭載モデル: Mercedes-Benz 「S-Class」

トルク容量を向上させたVISCOクーラントポンプ

-Mercedes-Benz Truckに供給

リチウムイオン電池冷却用小型チラー

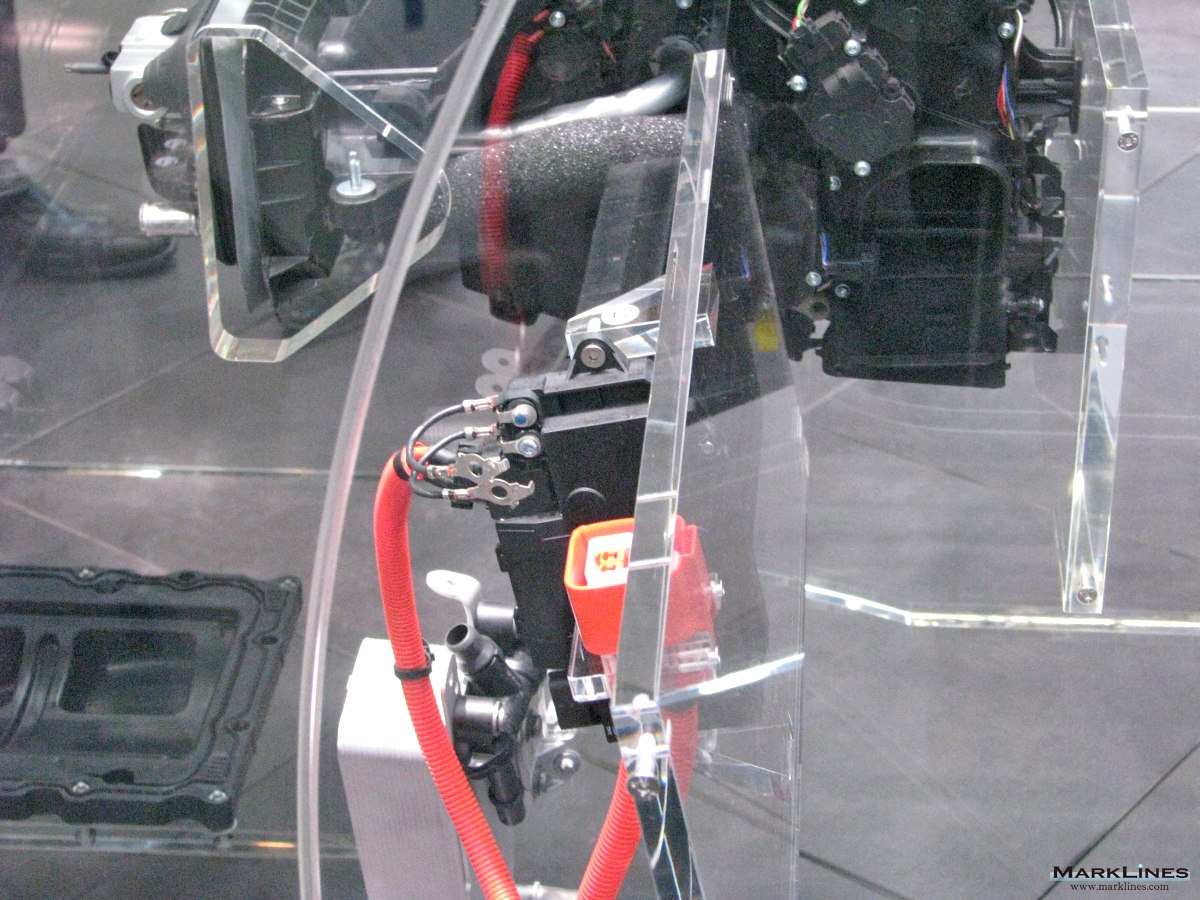

高電圧PTCヒーター

搭載モデル: 日産 「Leaf」

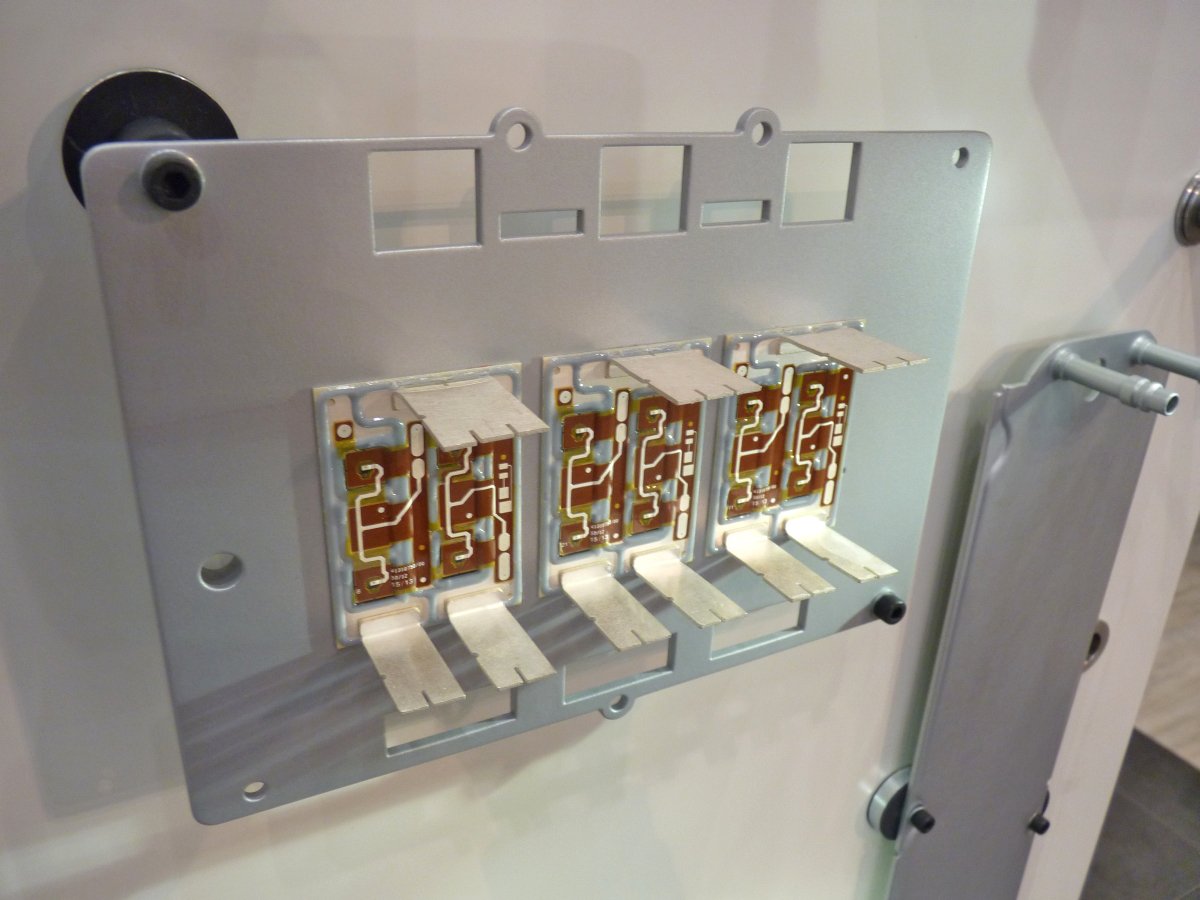

パワー半導体冷却用多層プレート

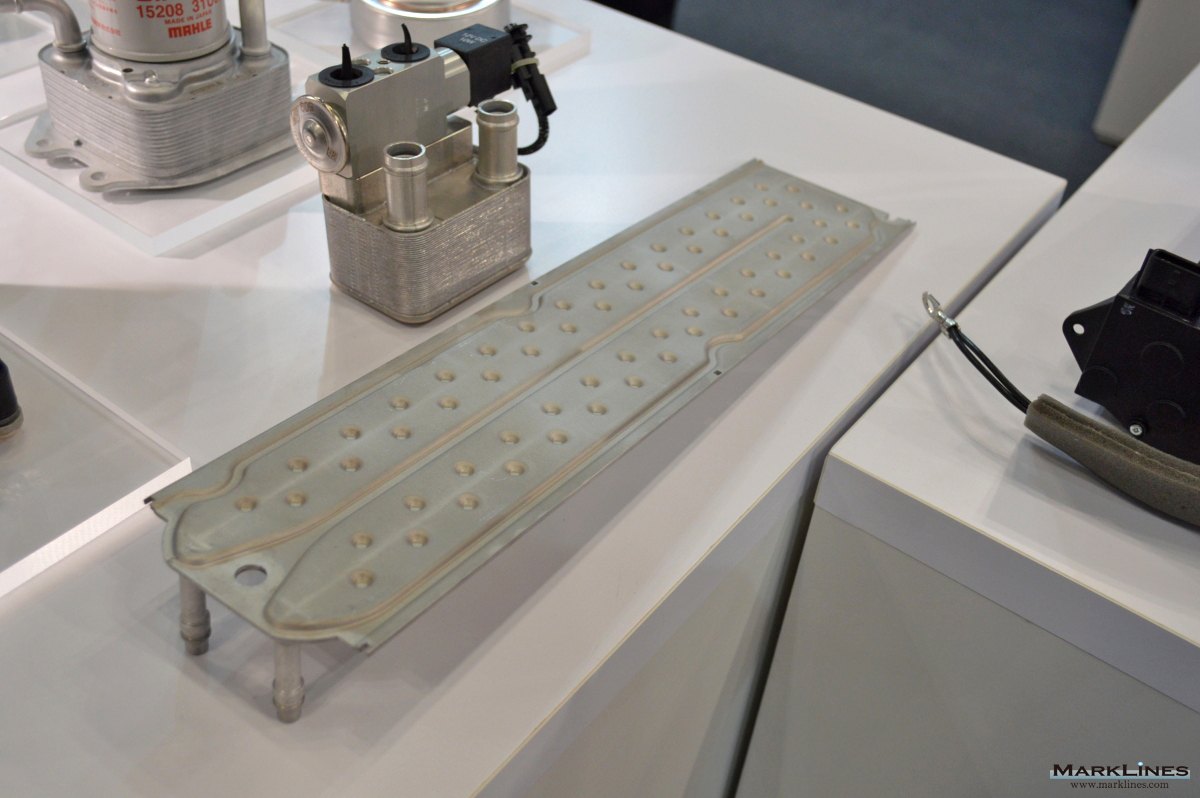

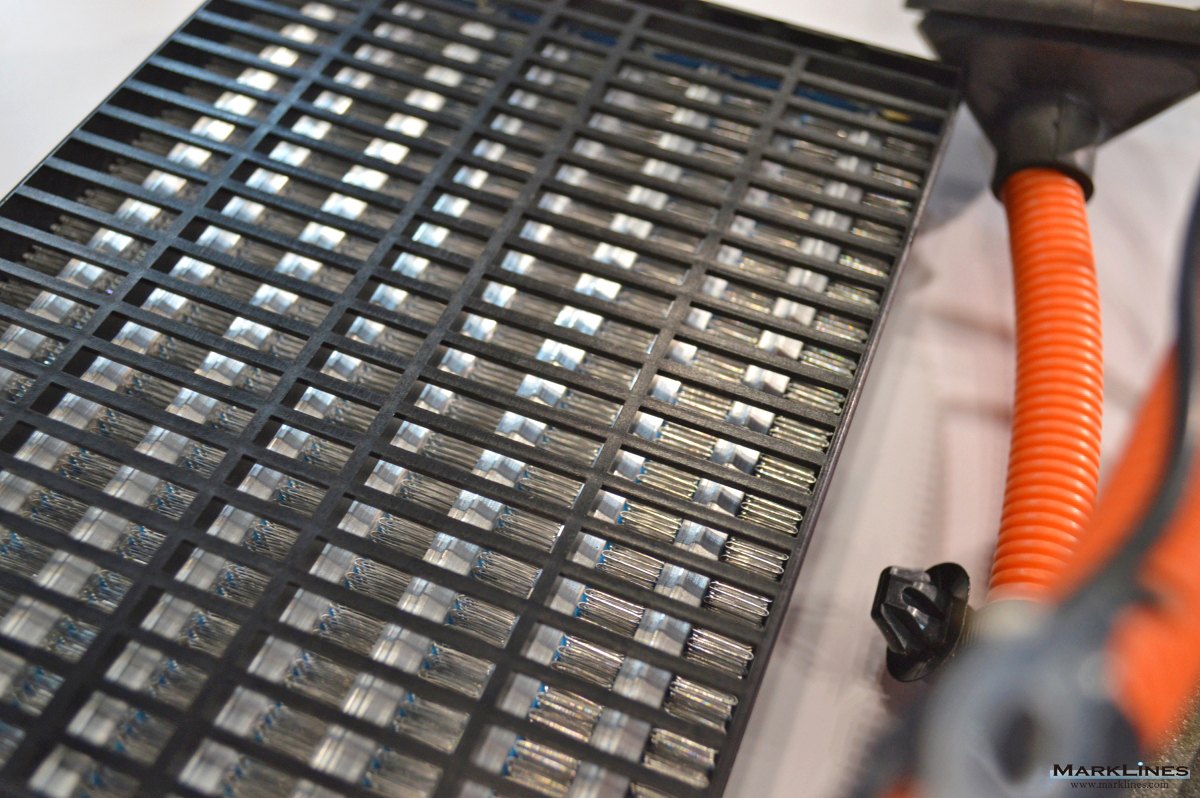

リチウムイオン電池冷却用二層プレート

リチウムイオン電池冷却用多層プレート

ガソリンエンジン用EGRクーラー

Euro IV対応エアフィルターモジュール

2013年 フランクフルトモーターショー

ターボチャージャー

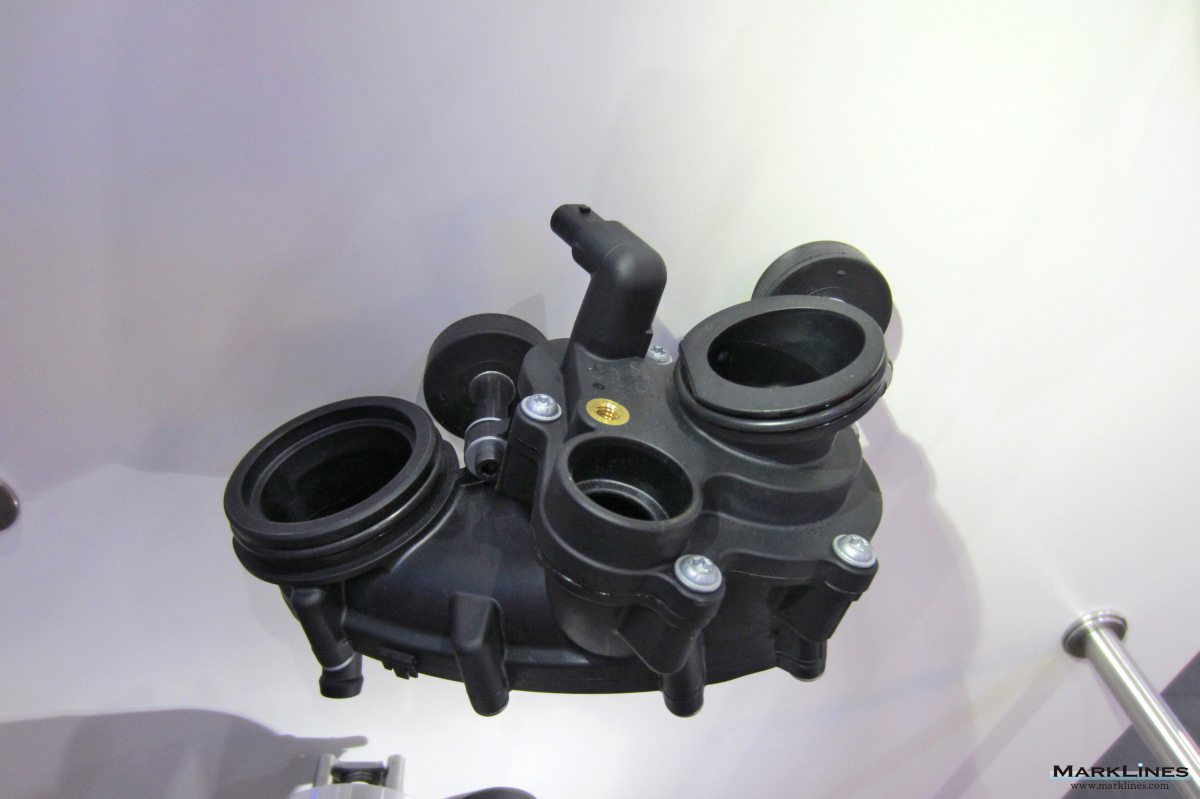

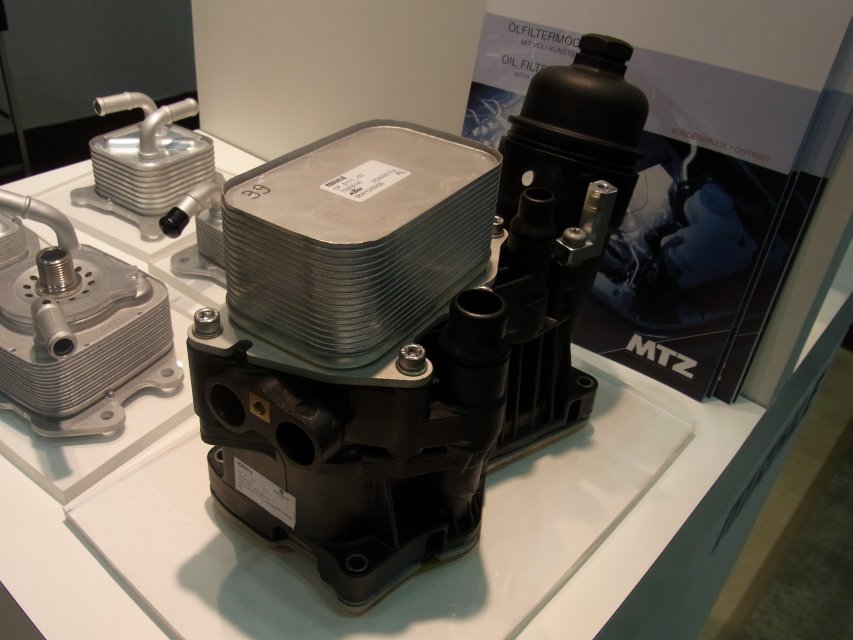

樹脂オイルフィルターモジュール

フューエルフィルター

エアインテークモジュール

エアインテークモジュール

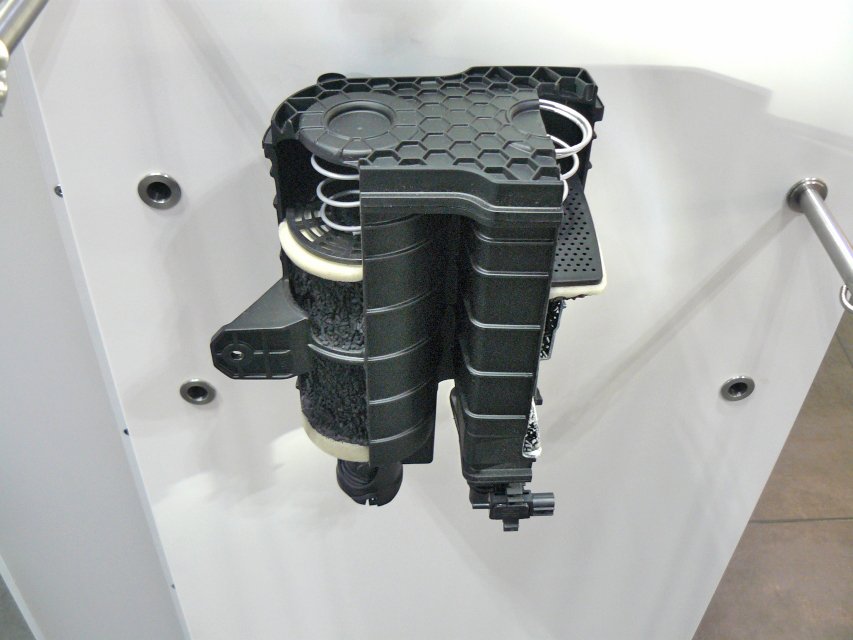

エアクリーナーモジュール

シリンダーヘッドカバー

エアインテークモジュール

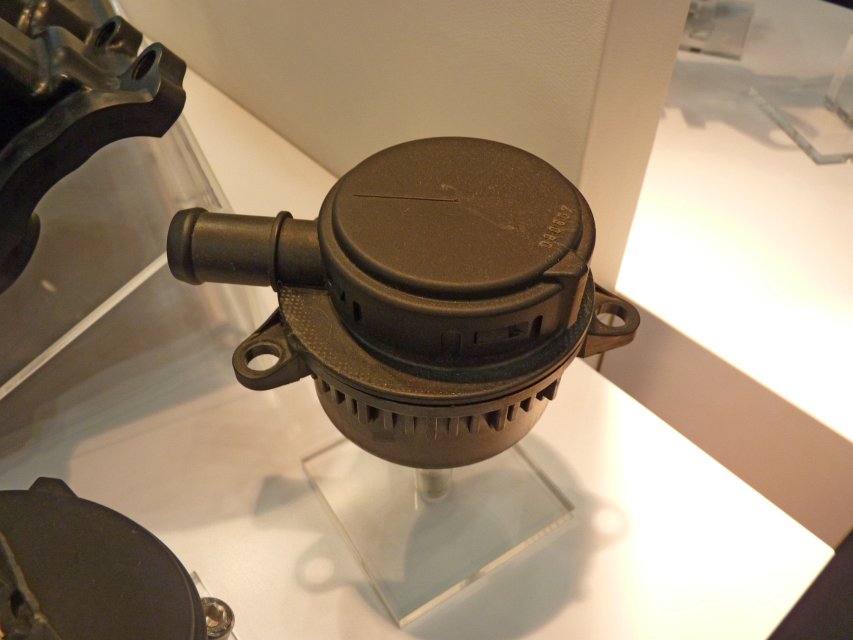

オイルミストセパレーター

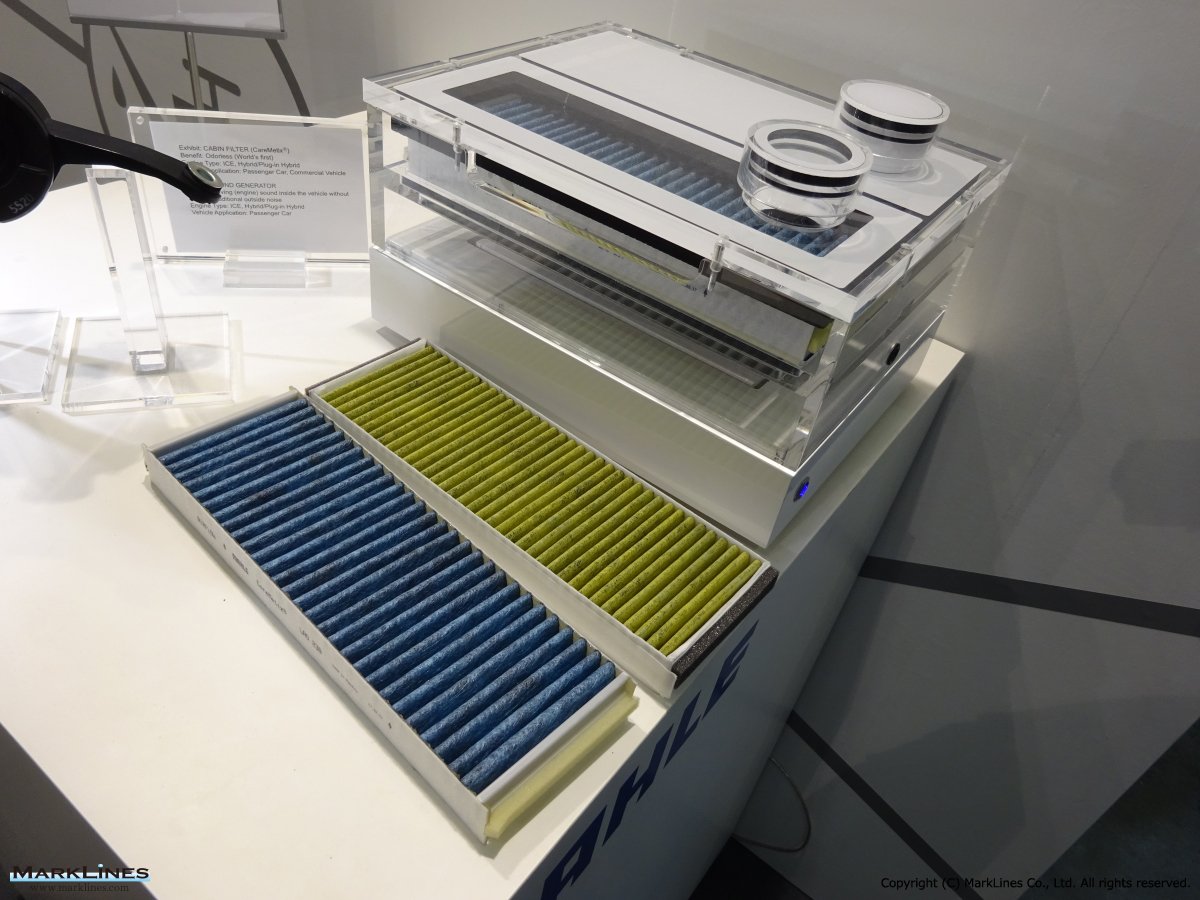

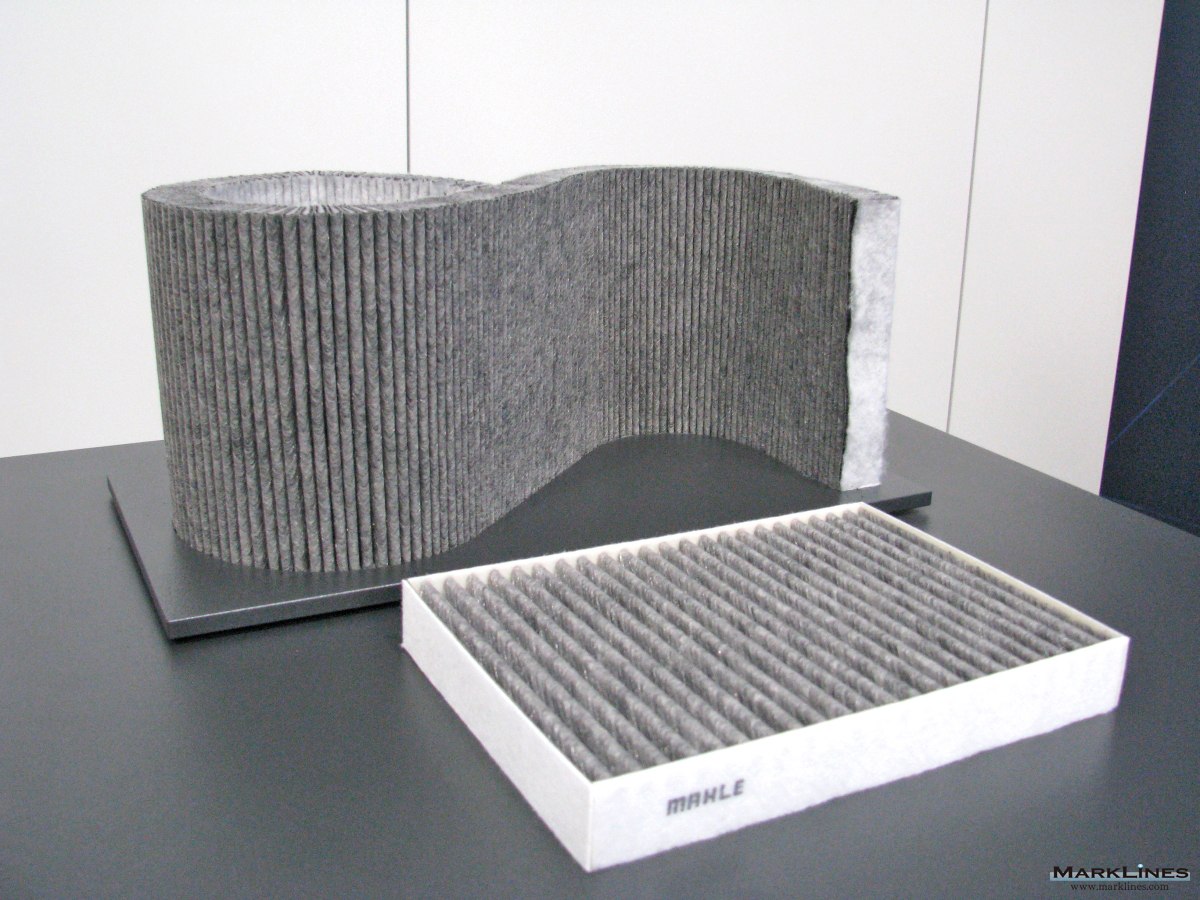

キャビンエアフィルター

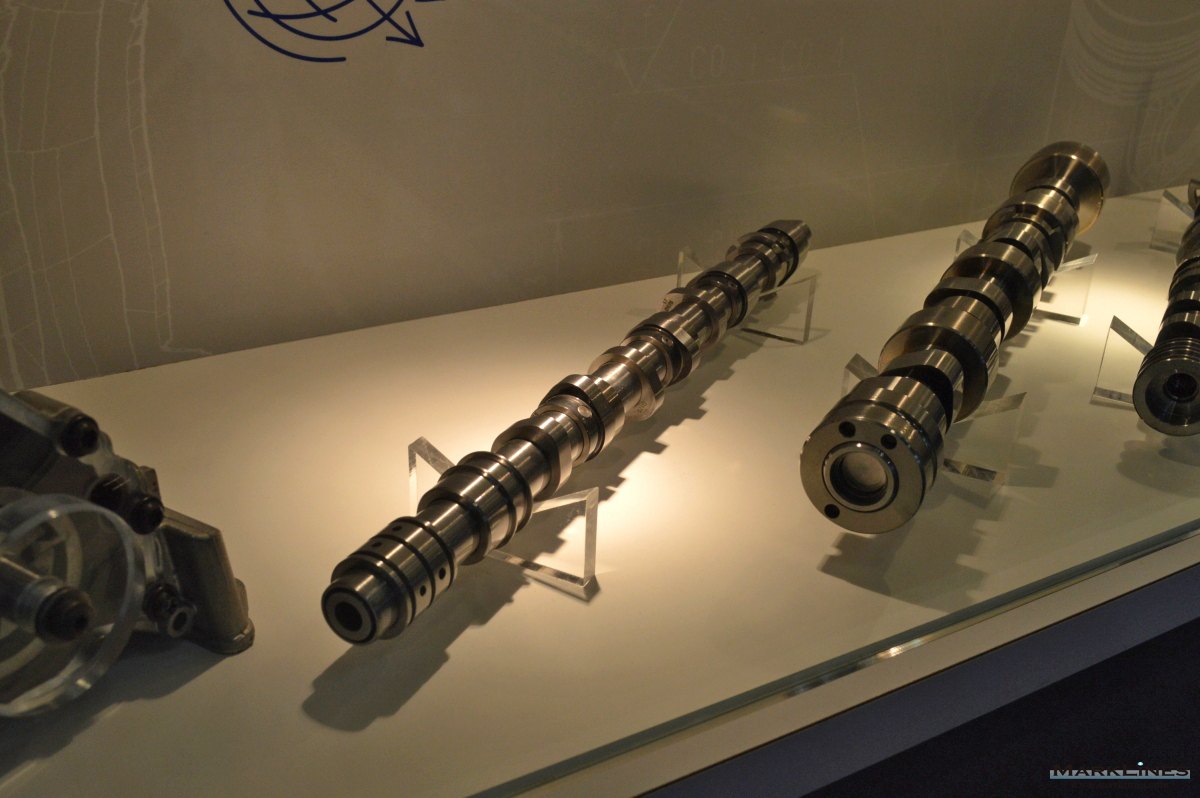

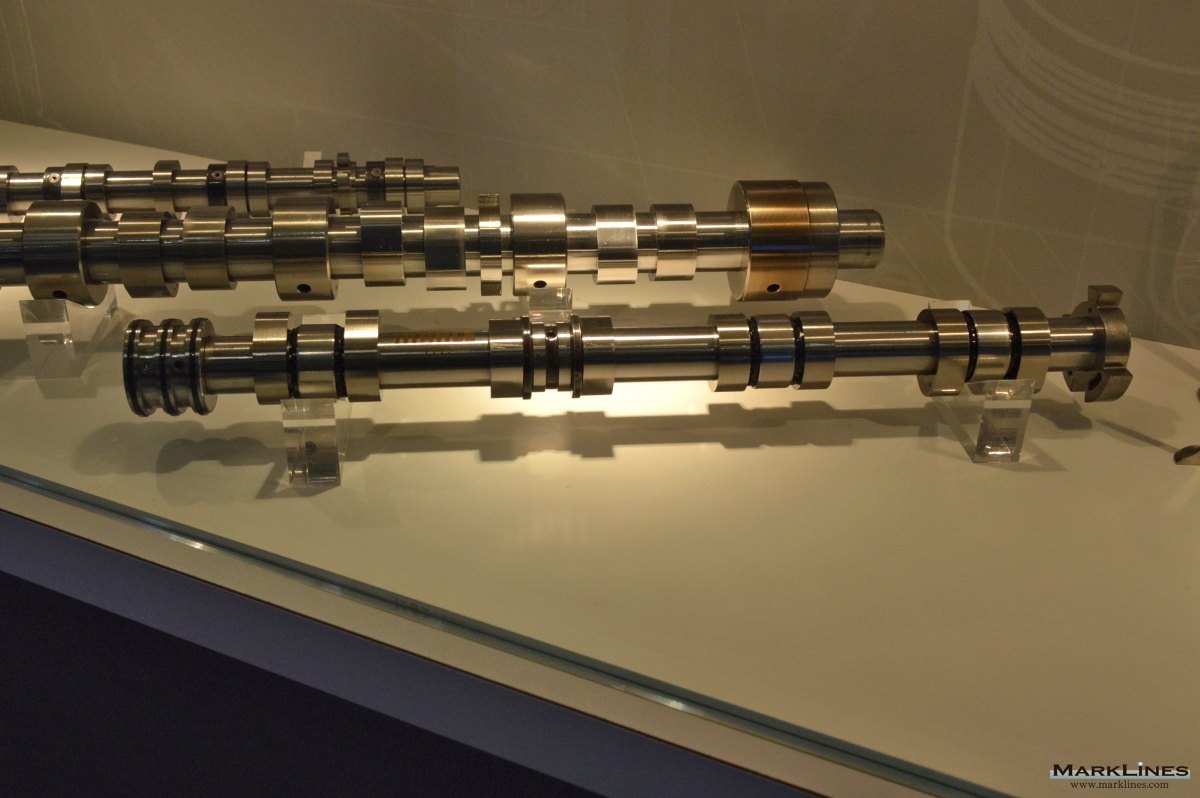

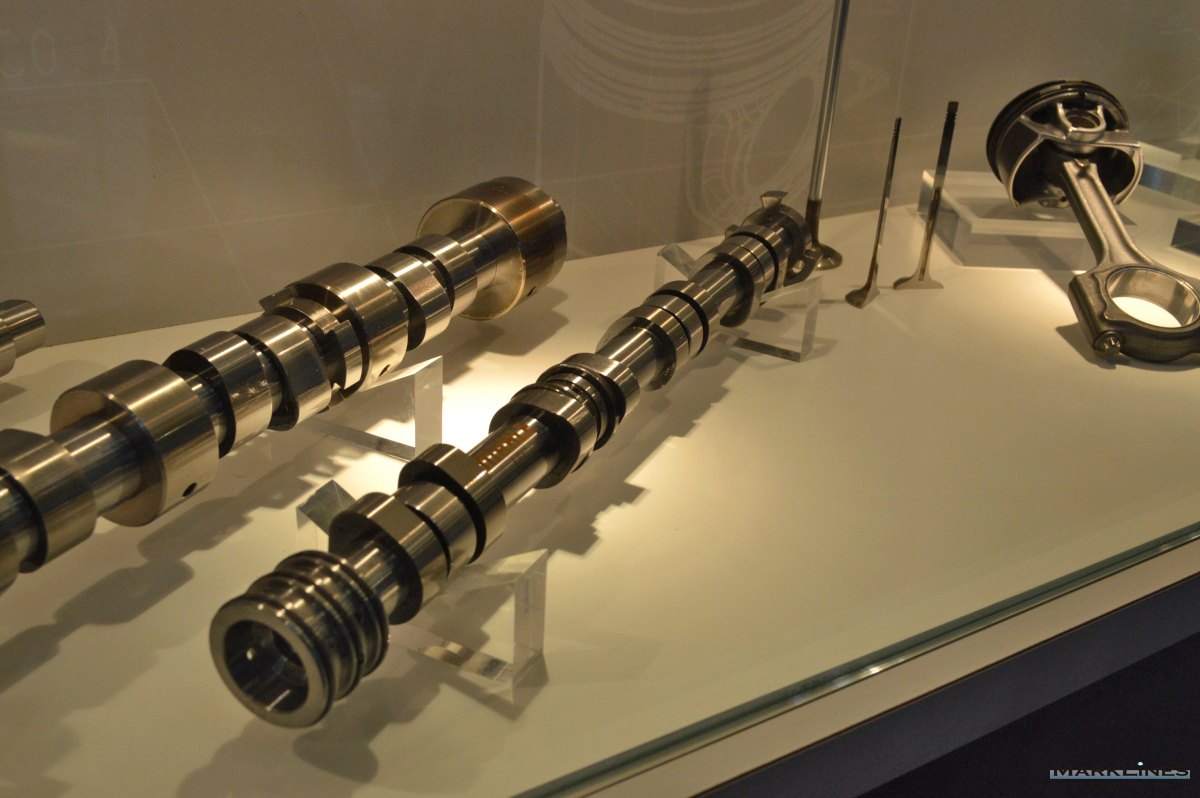

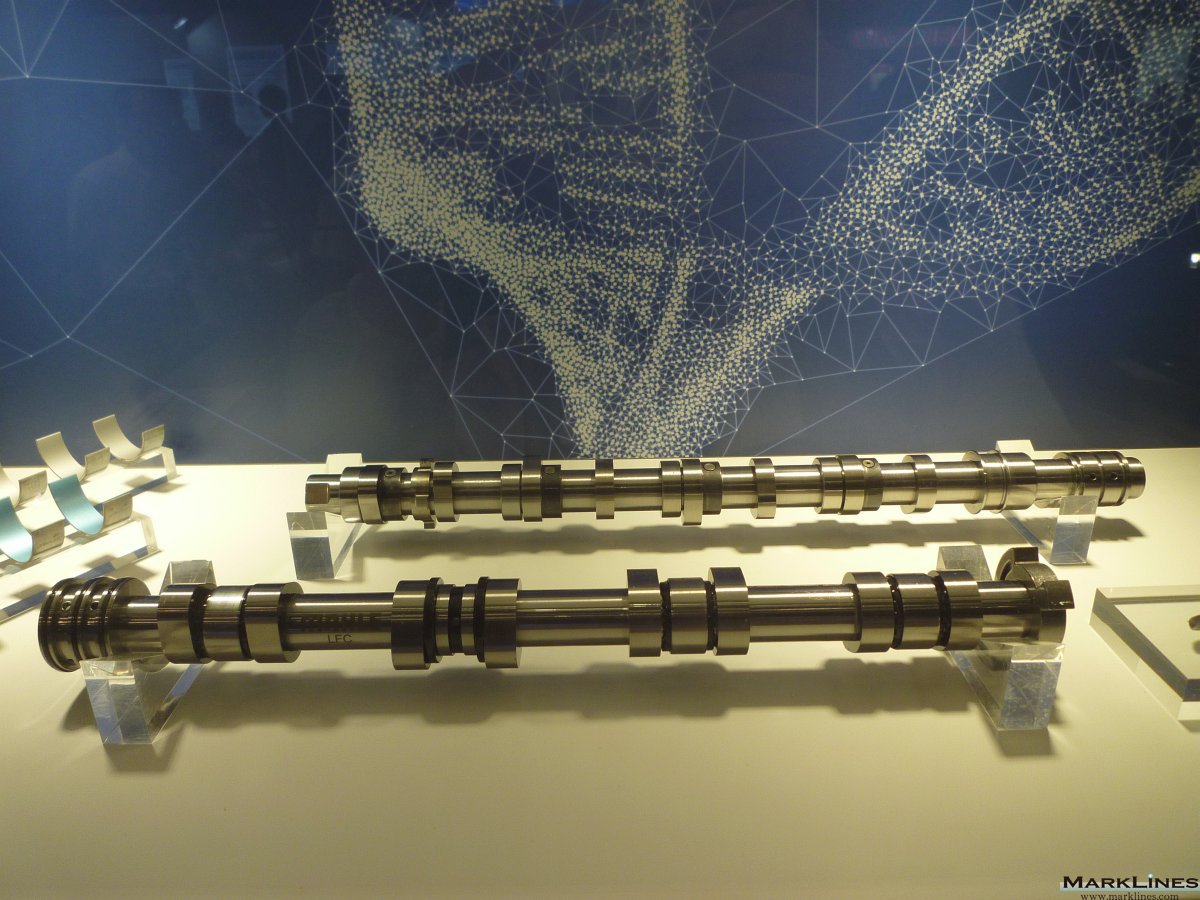

カムシャフト

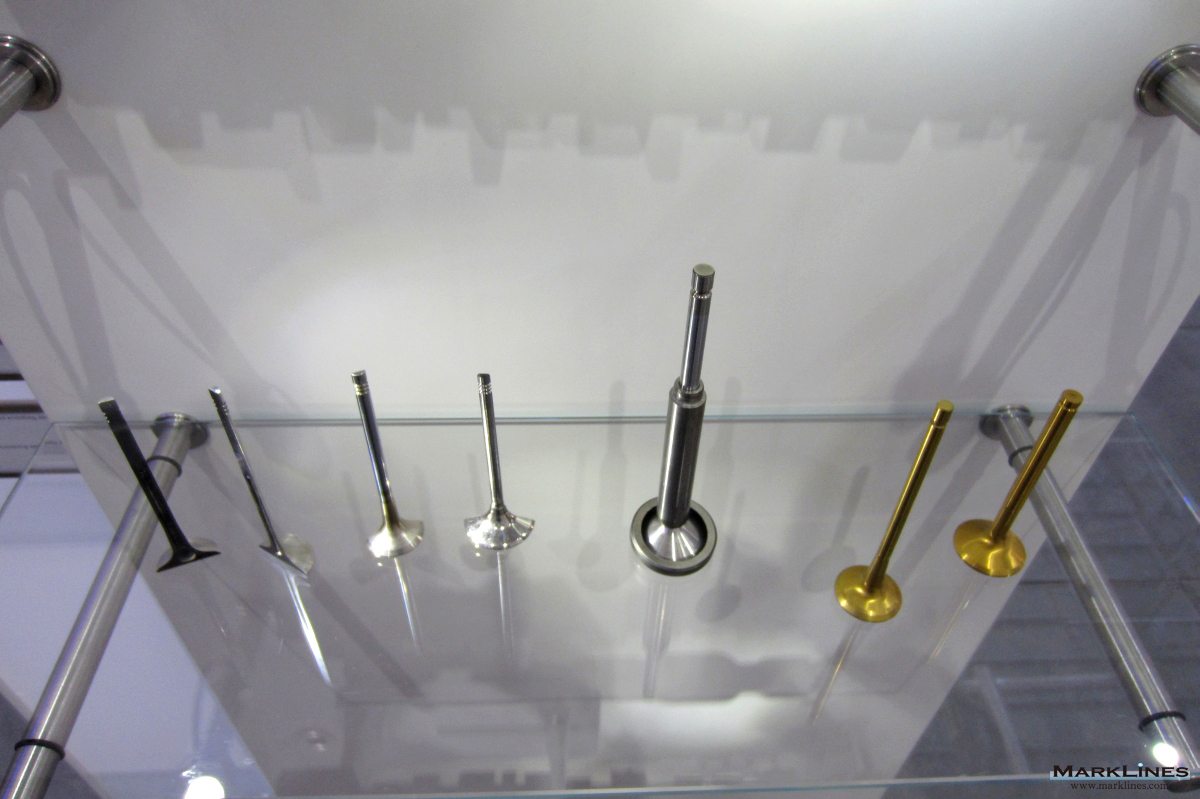

バルブ

カムシャフト

リング

カムシャフト

フッ素コーティングベアリング

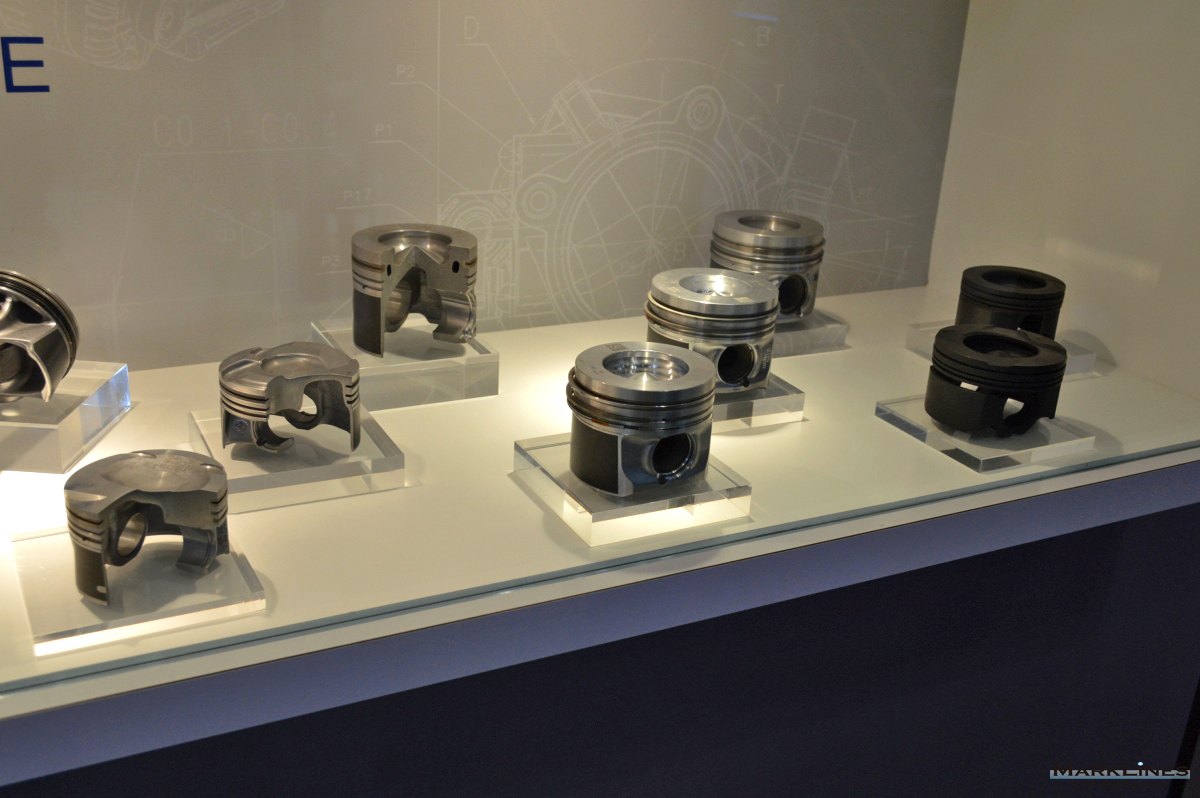

ピストン

ピストン

パワーセルユニット/ピストン

2013年 人とくるまのテクノロジー展

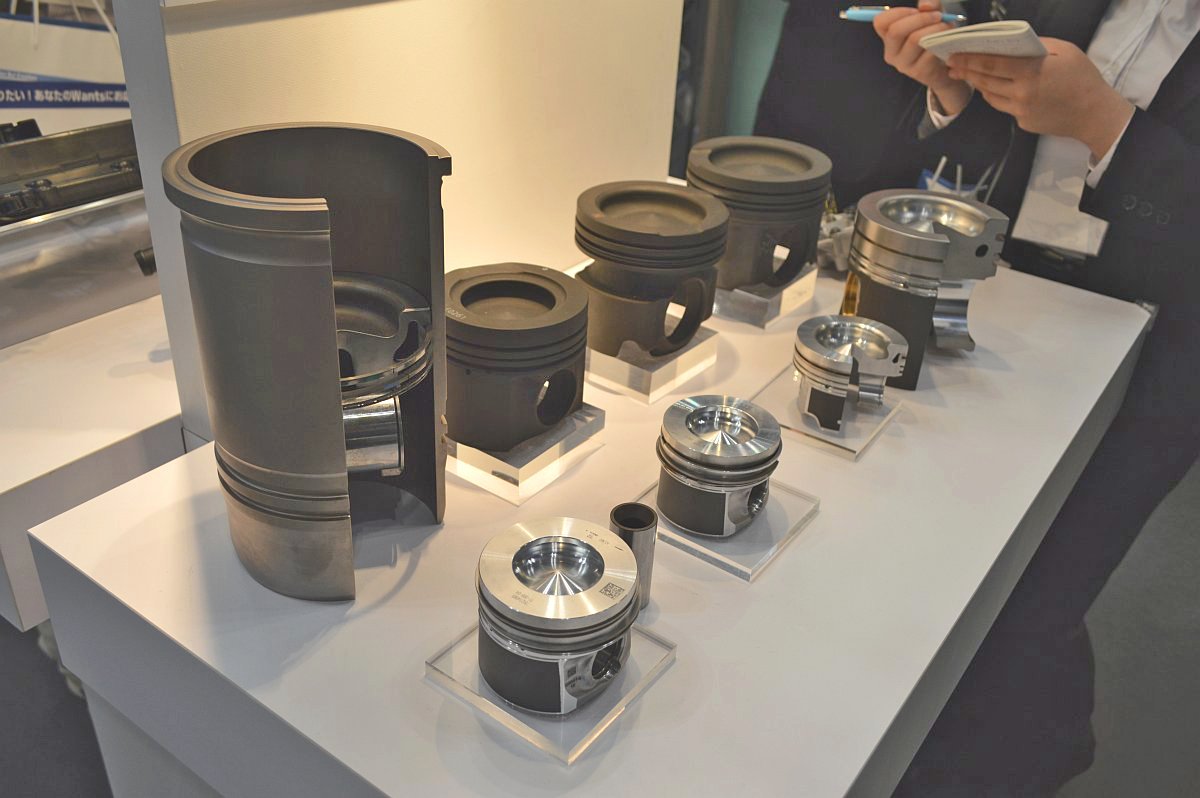

ピストン

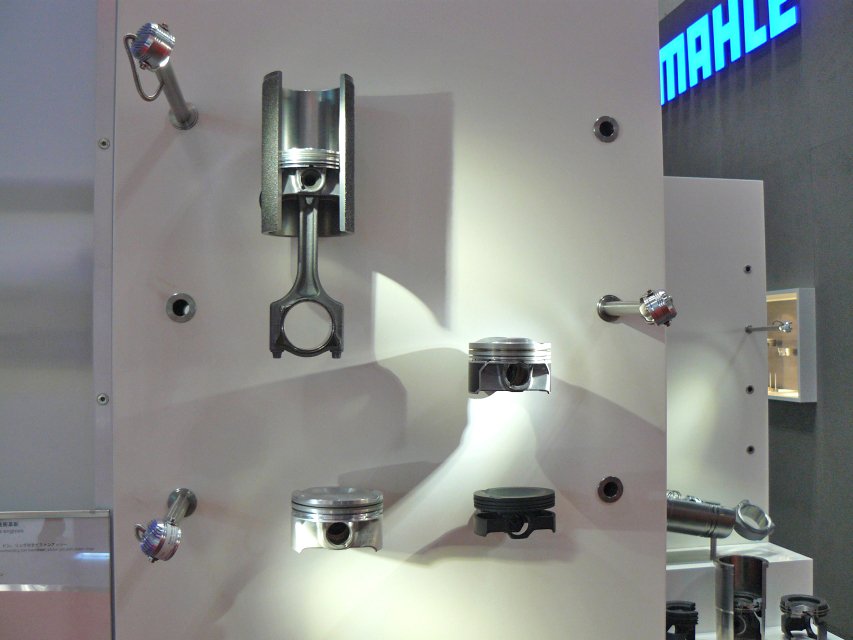

パワーセルユニット

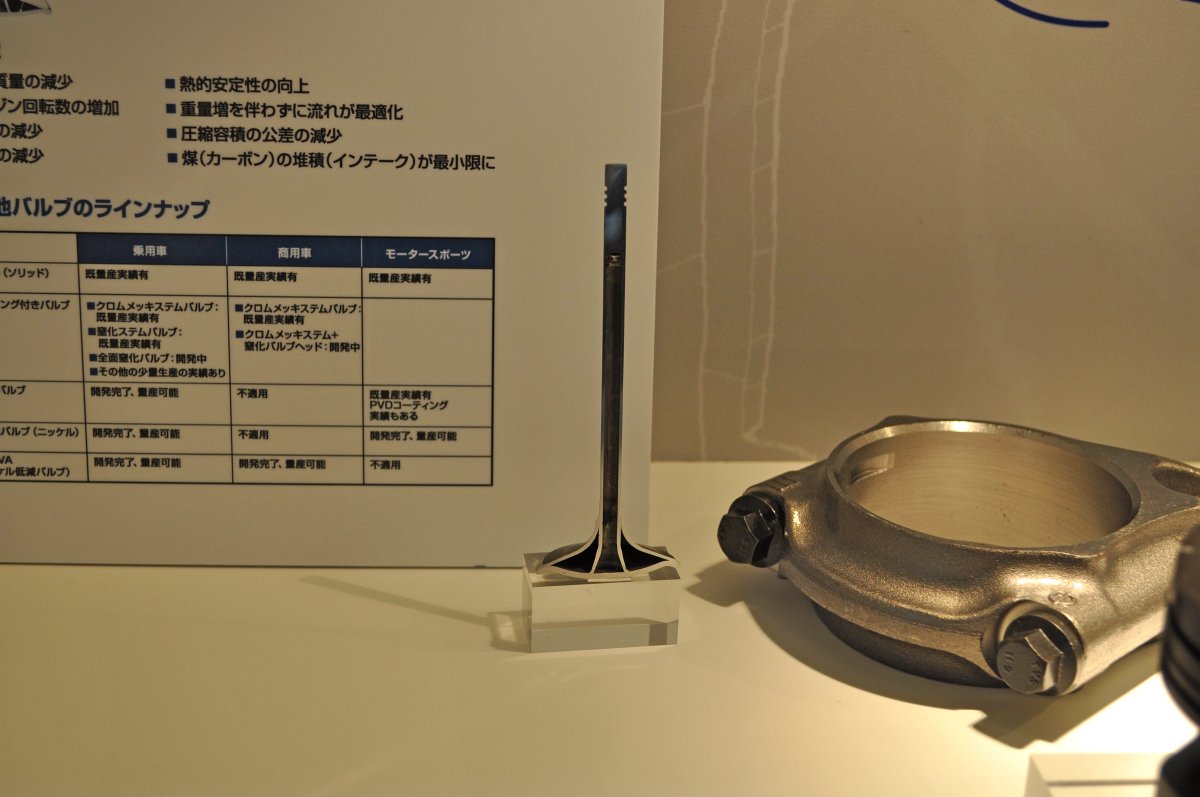

バルブ

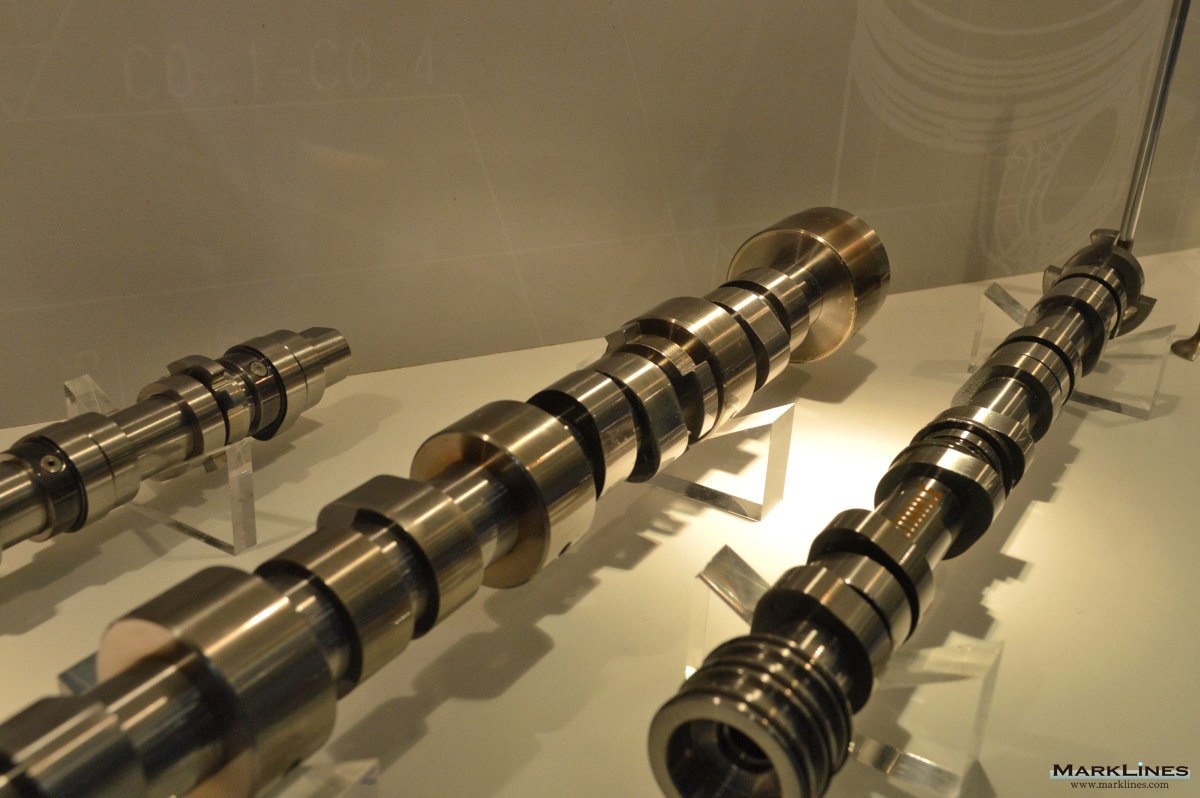

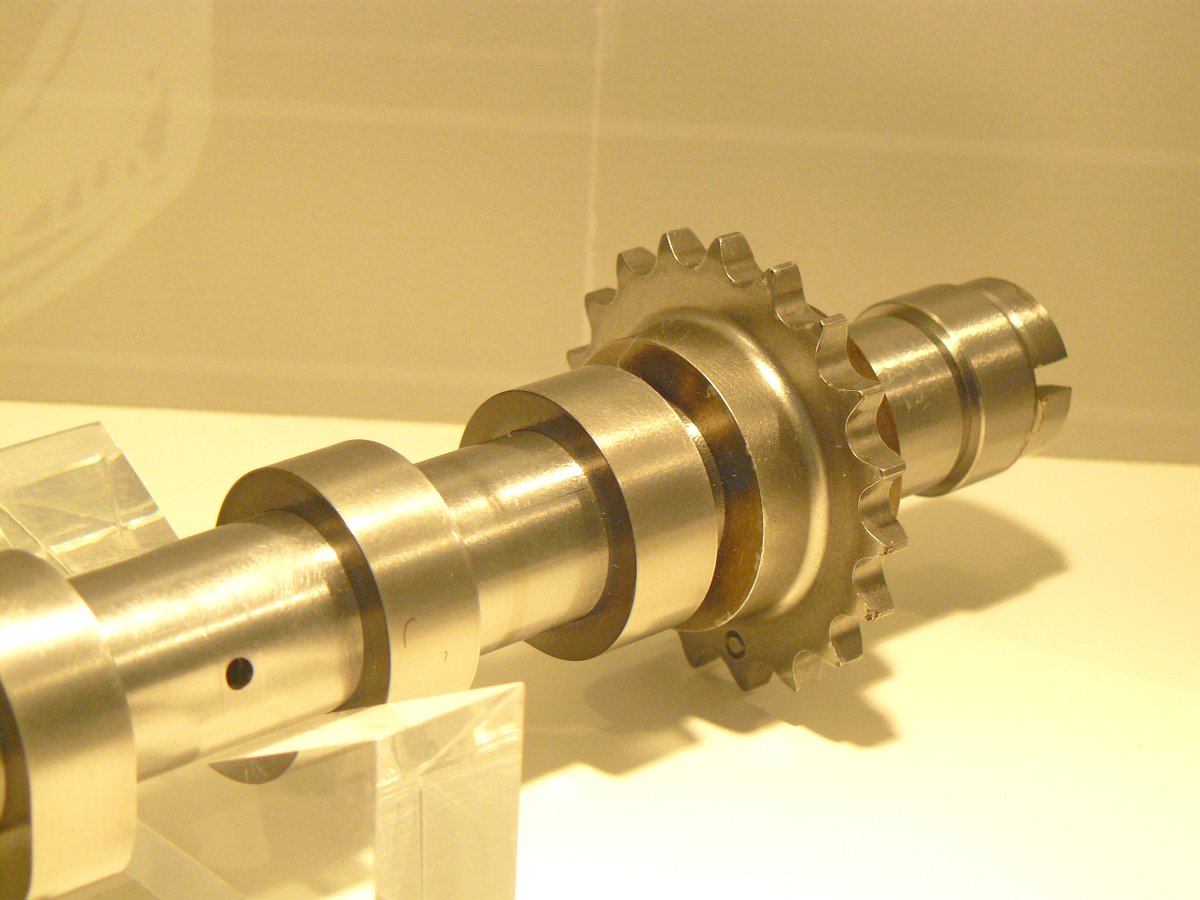

ローフリクションカムシャフト

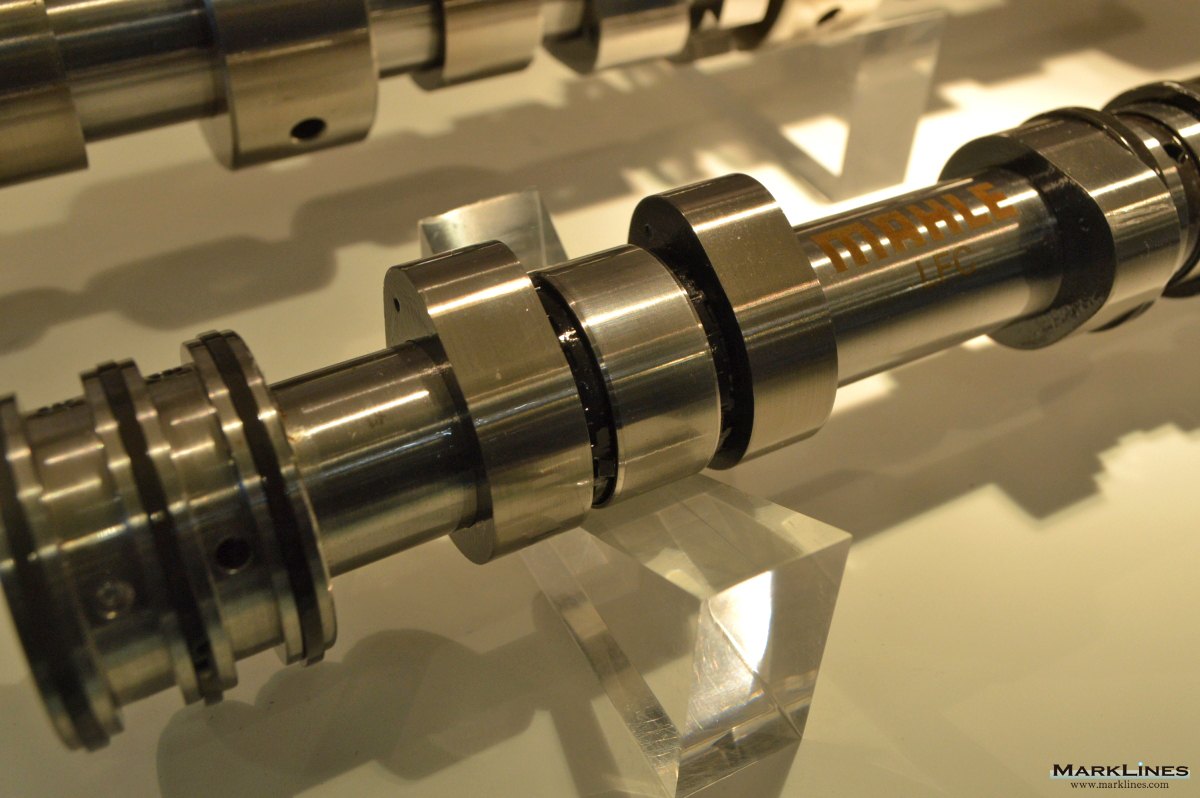

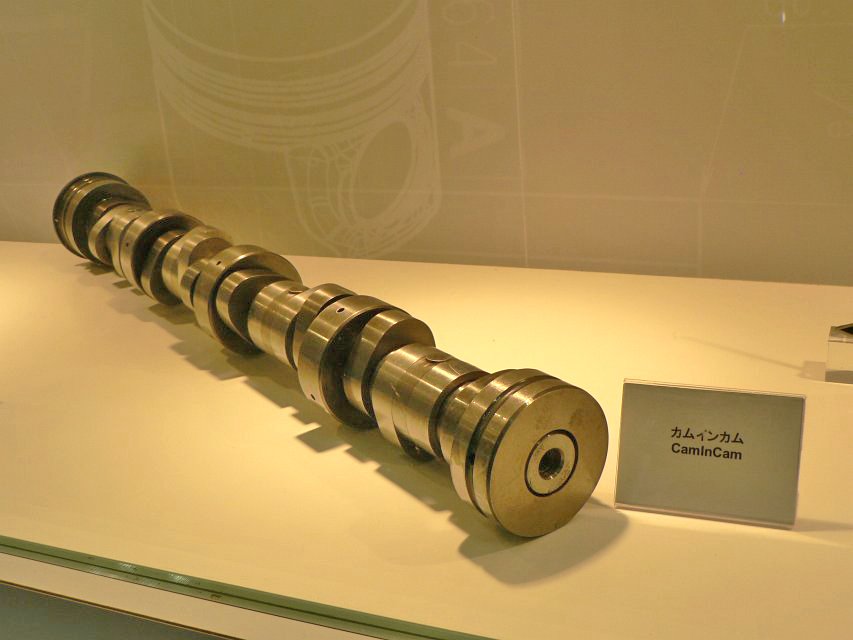

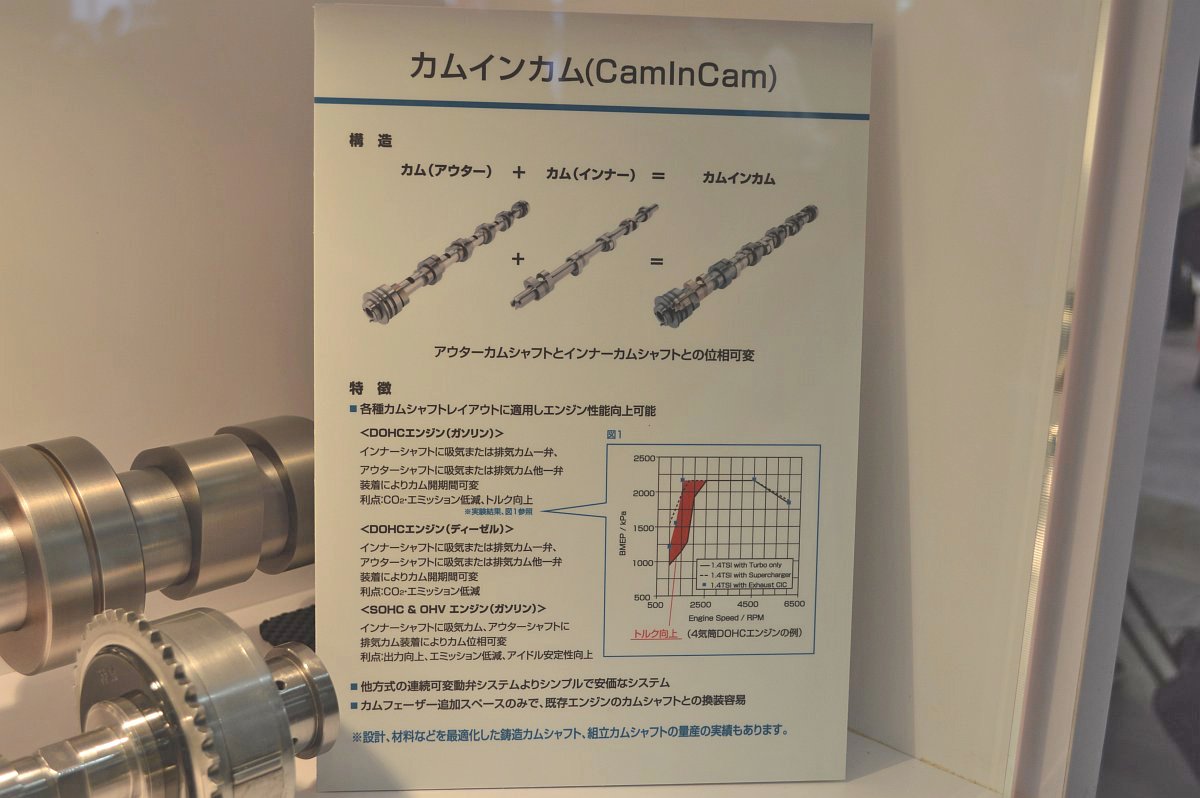

カムインカム

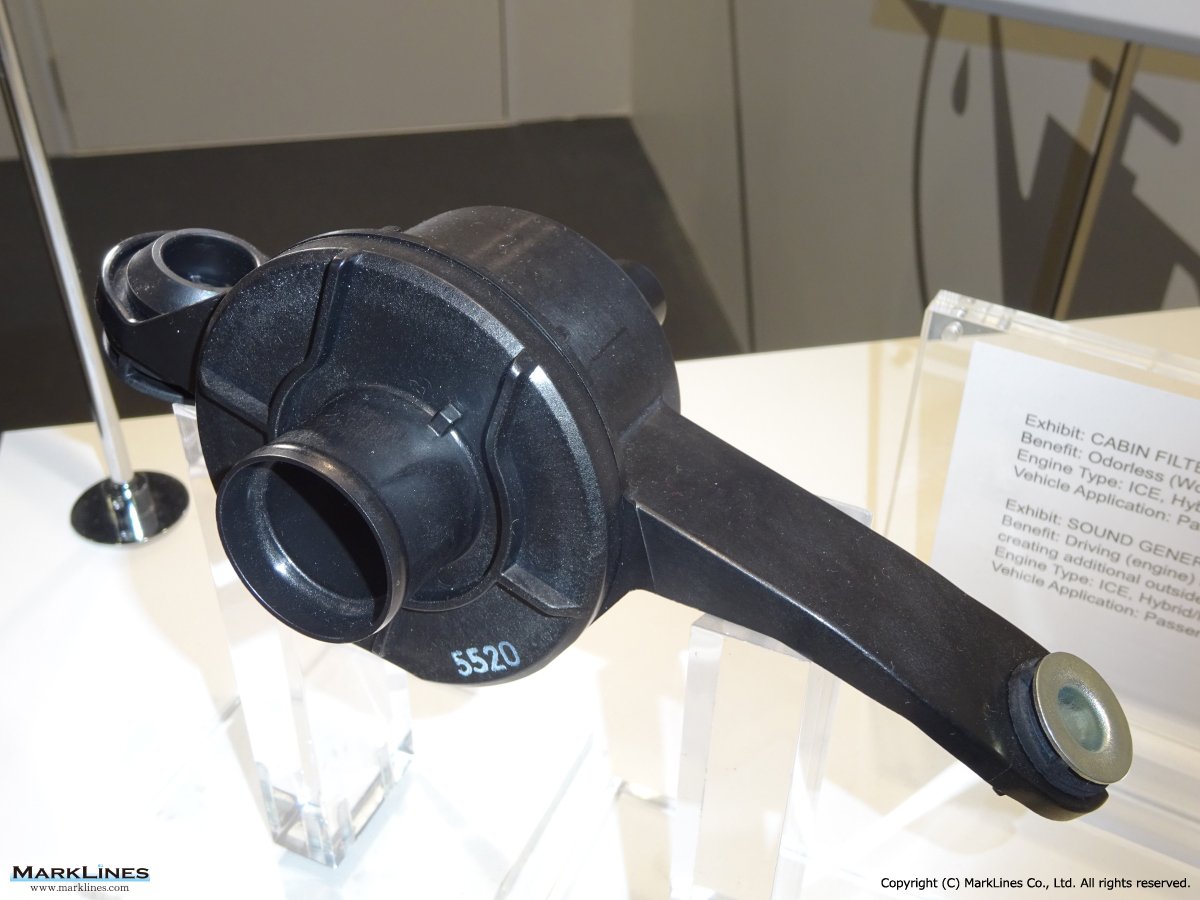

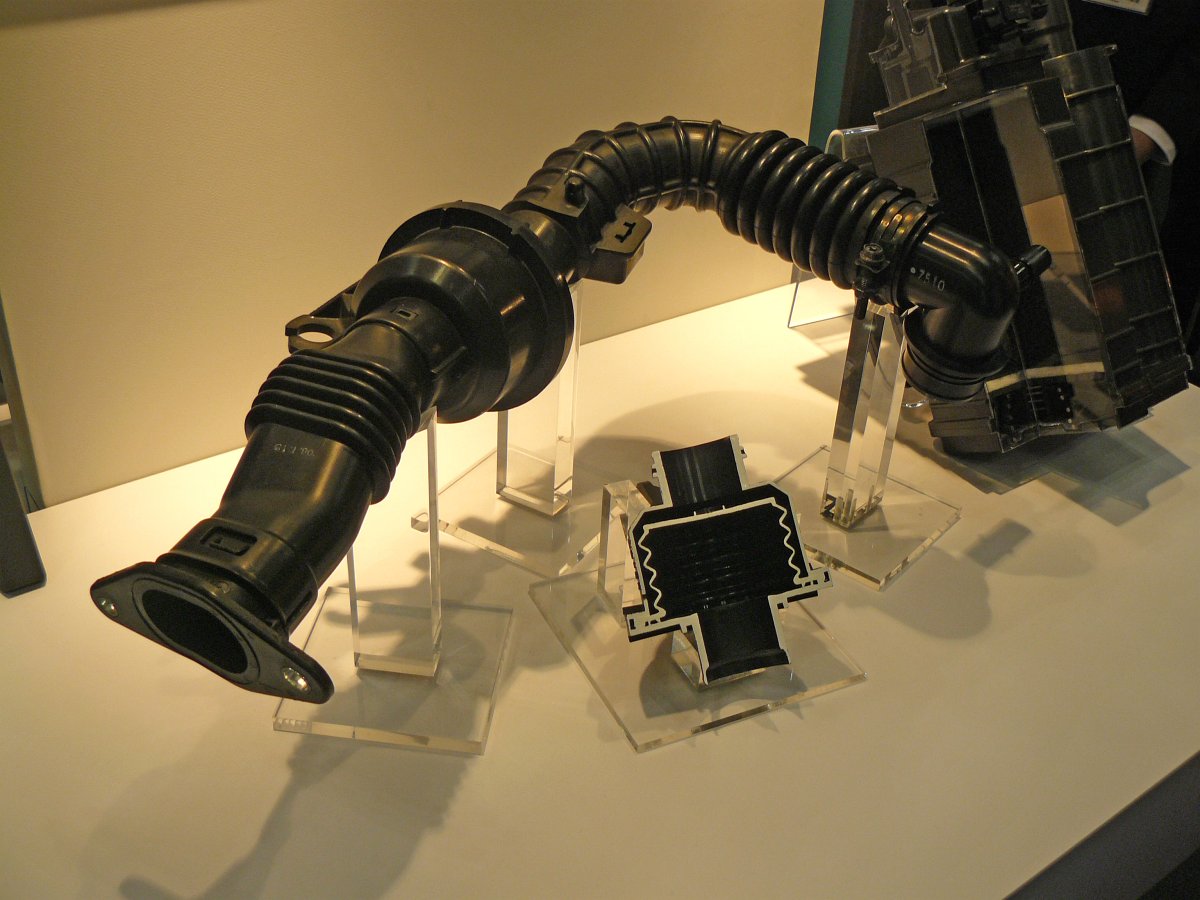

サウンドクリエーター

搭載モデル: マツダ 「Roadster」 -Lexusに搭載

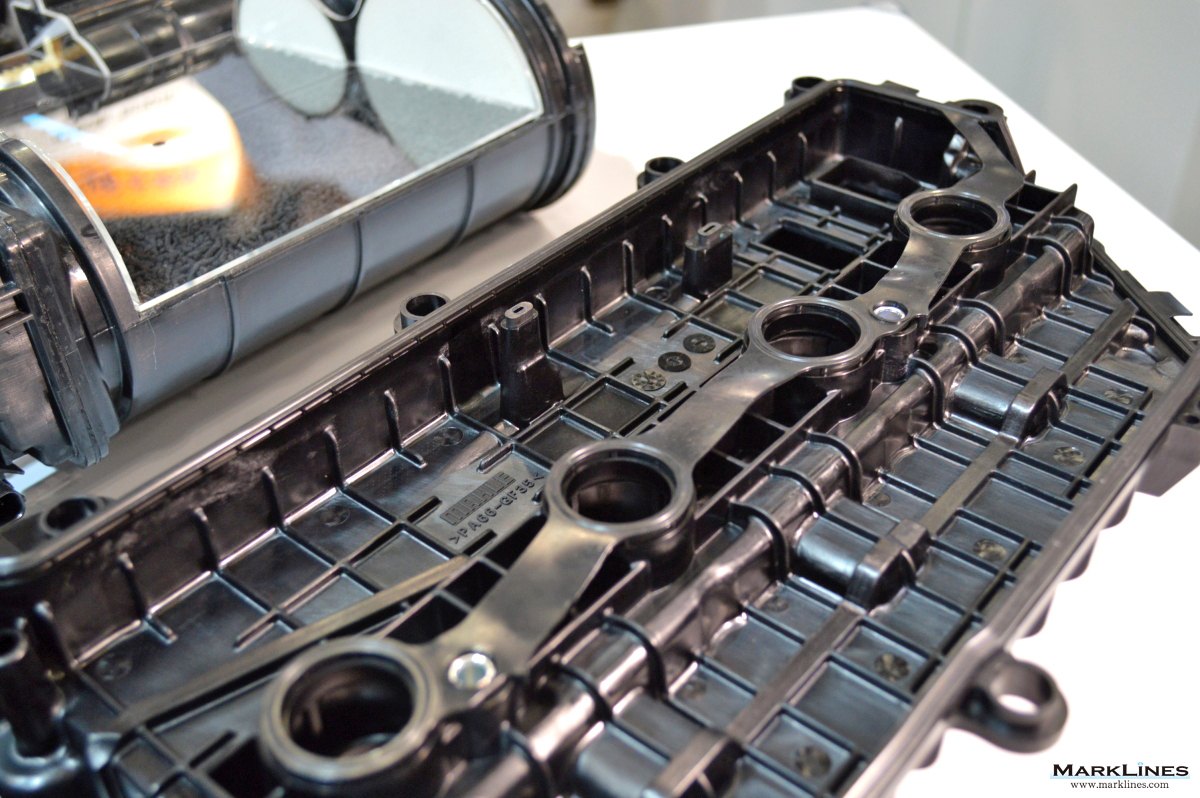

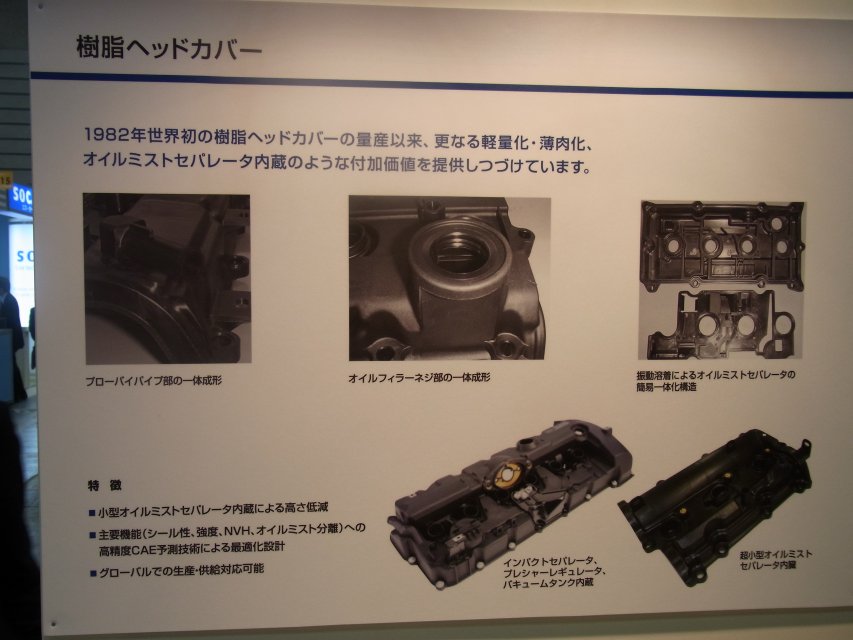

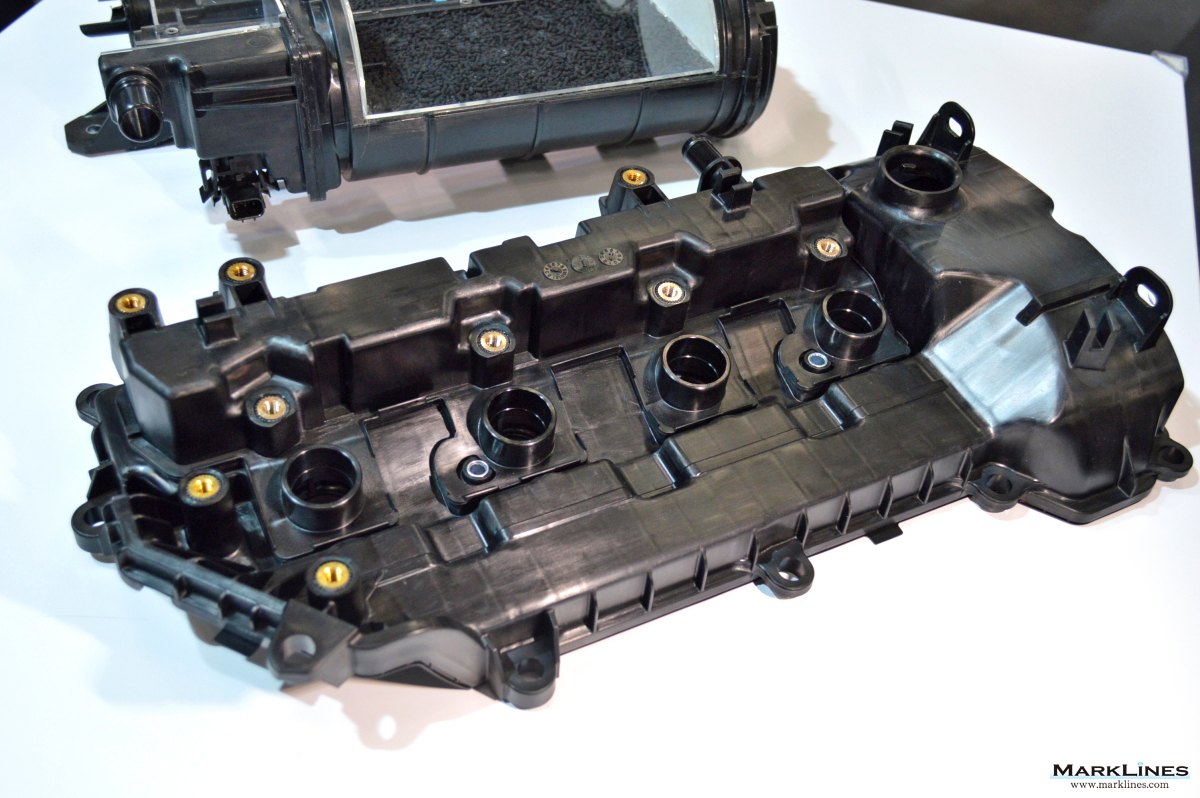

樹脂ヘッドカバー

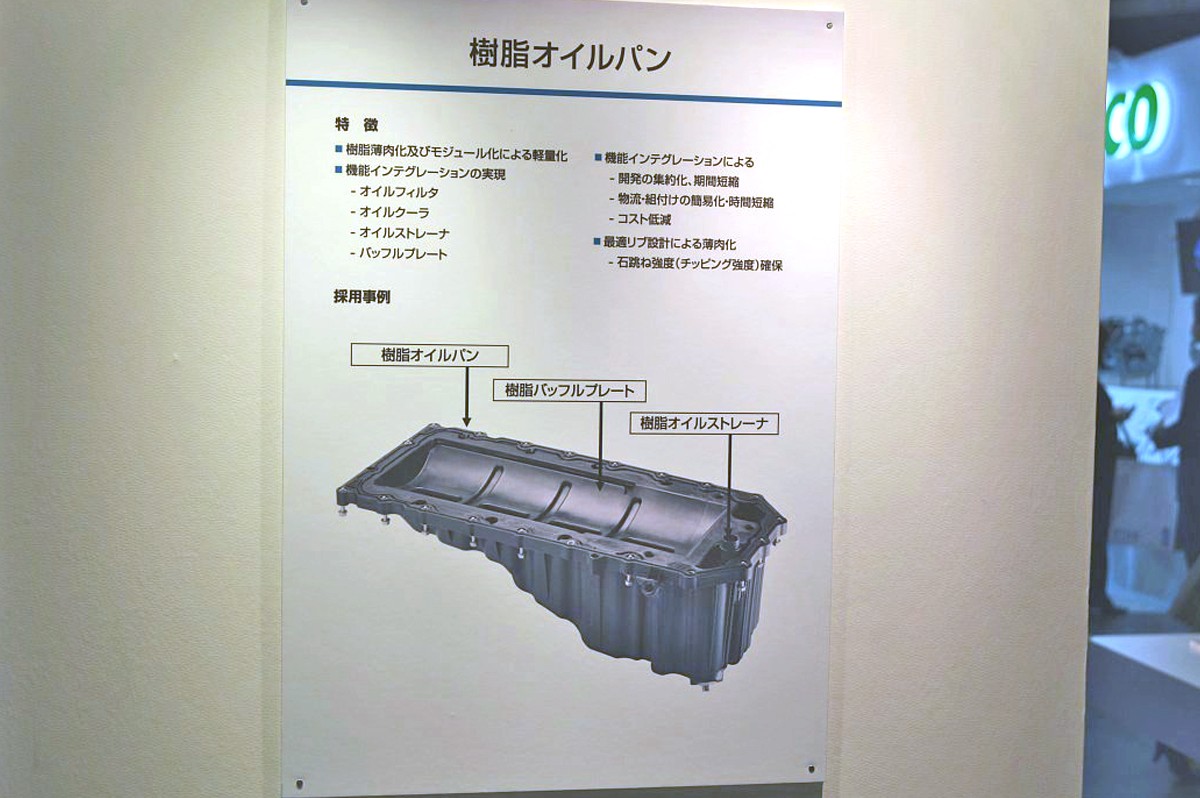

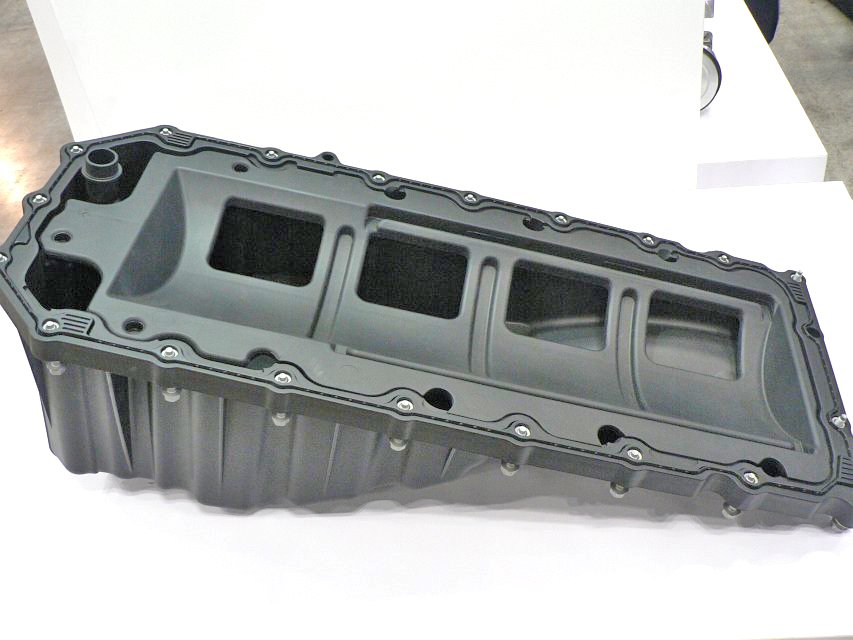

樹脂オイルパン

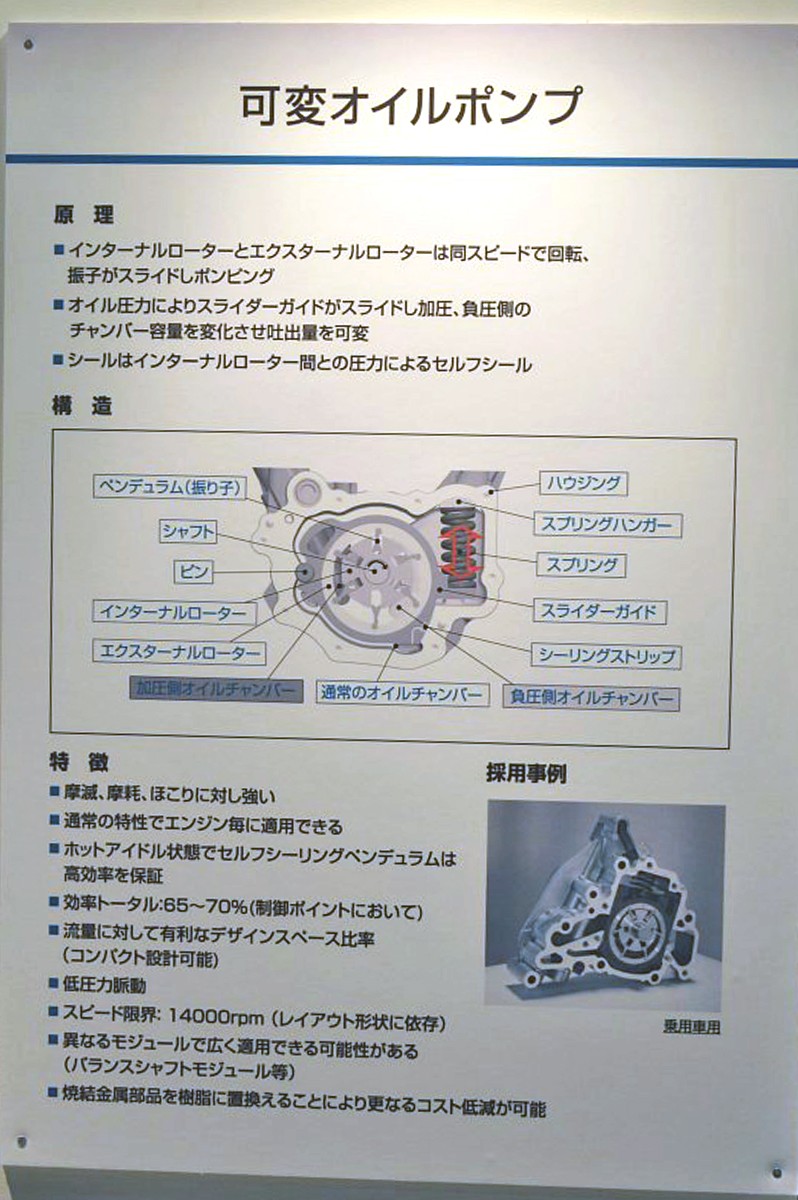

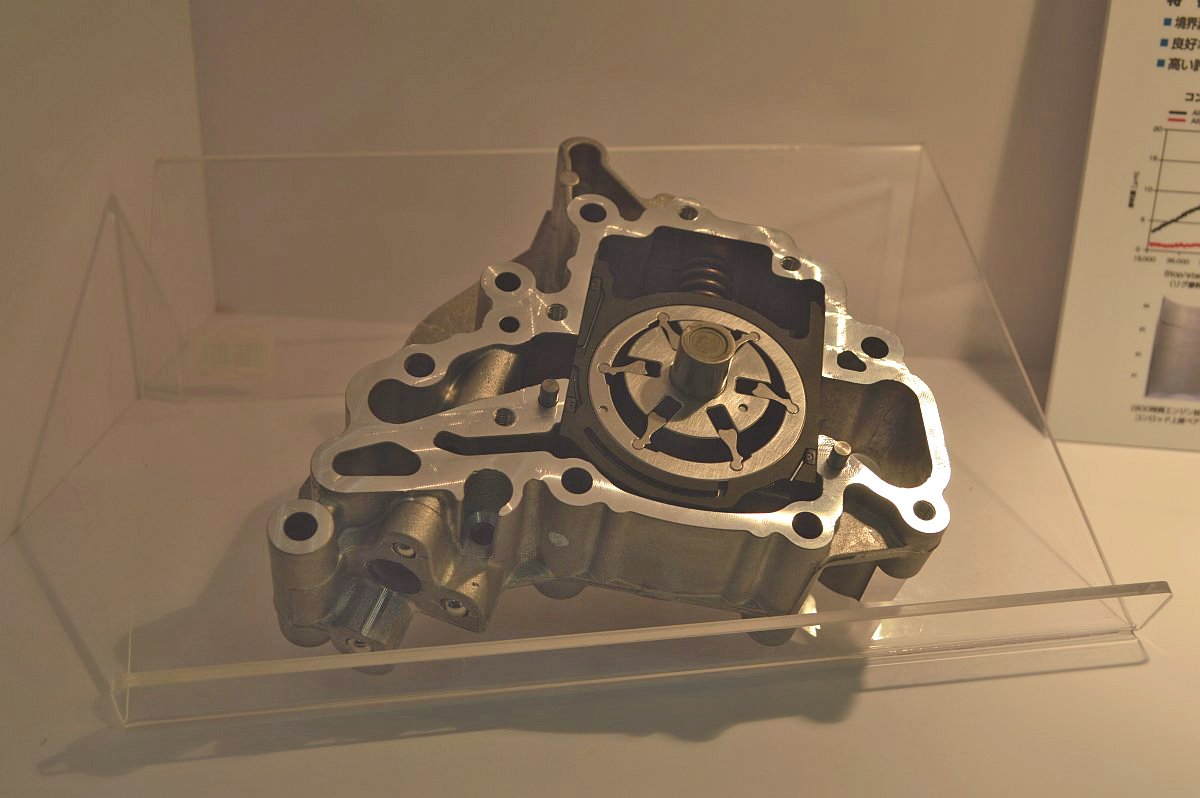

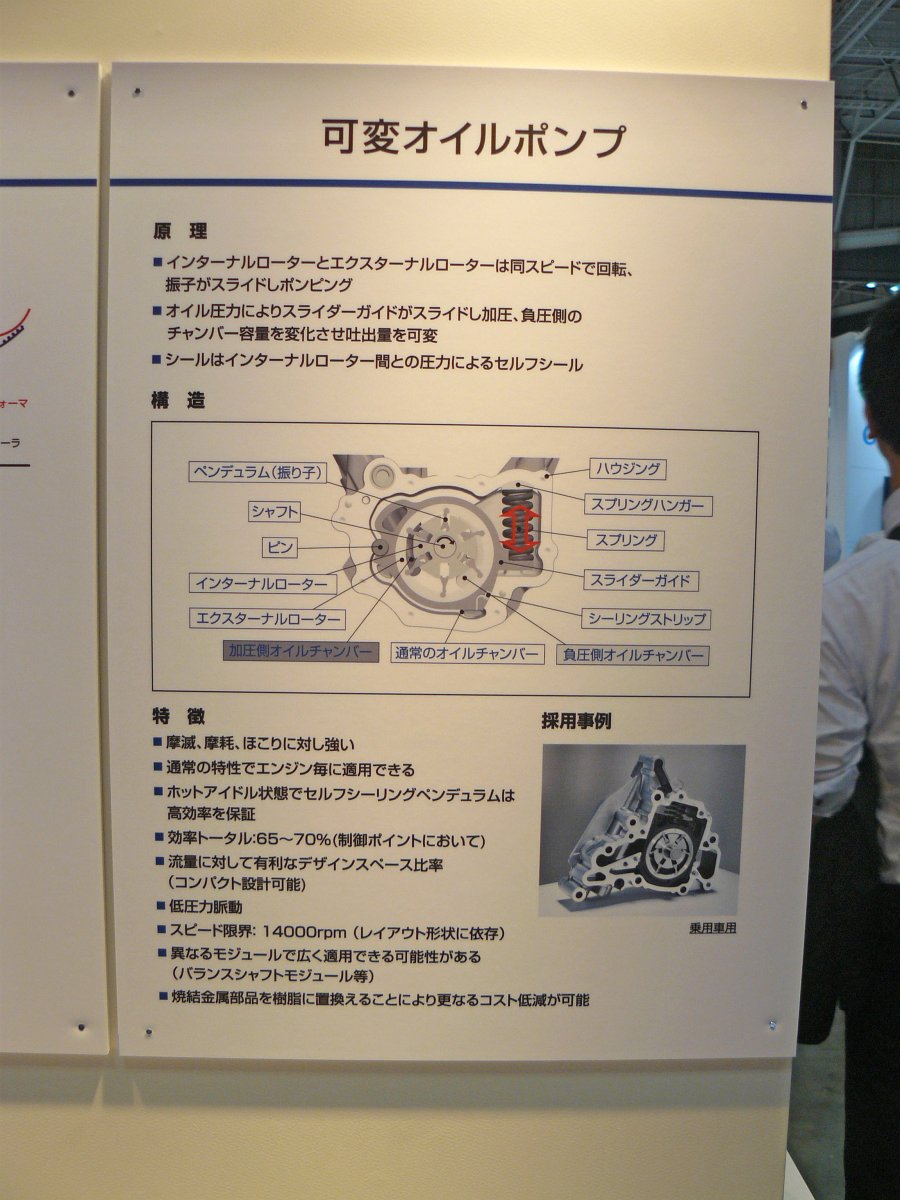

可変オイルポンプ

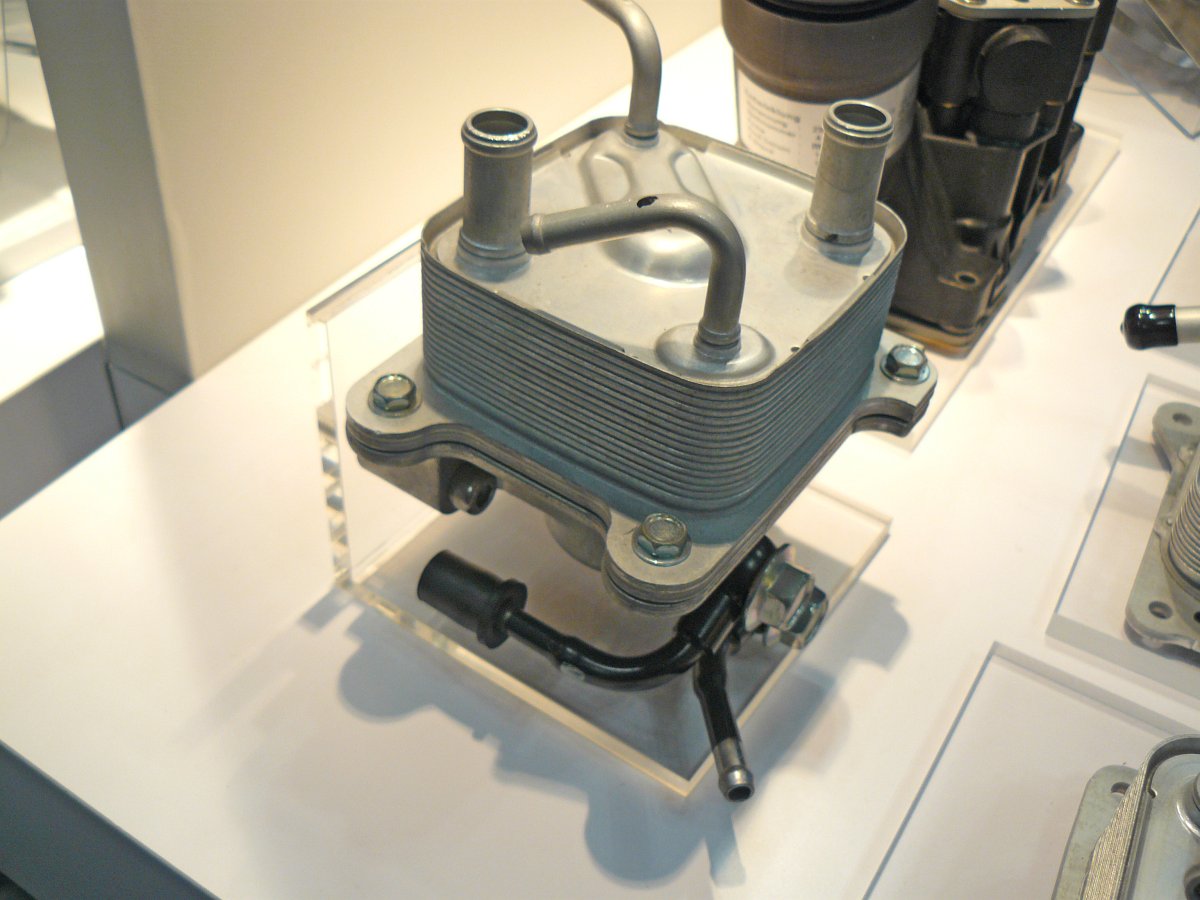

オイルクーラー・オイルウォーマー

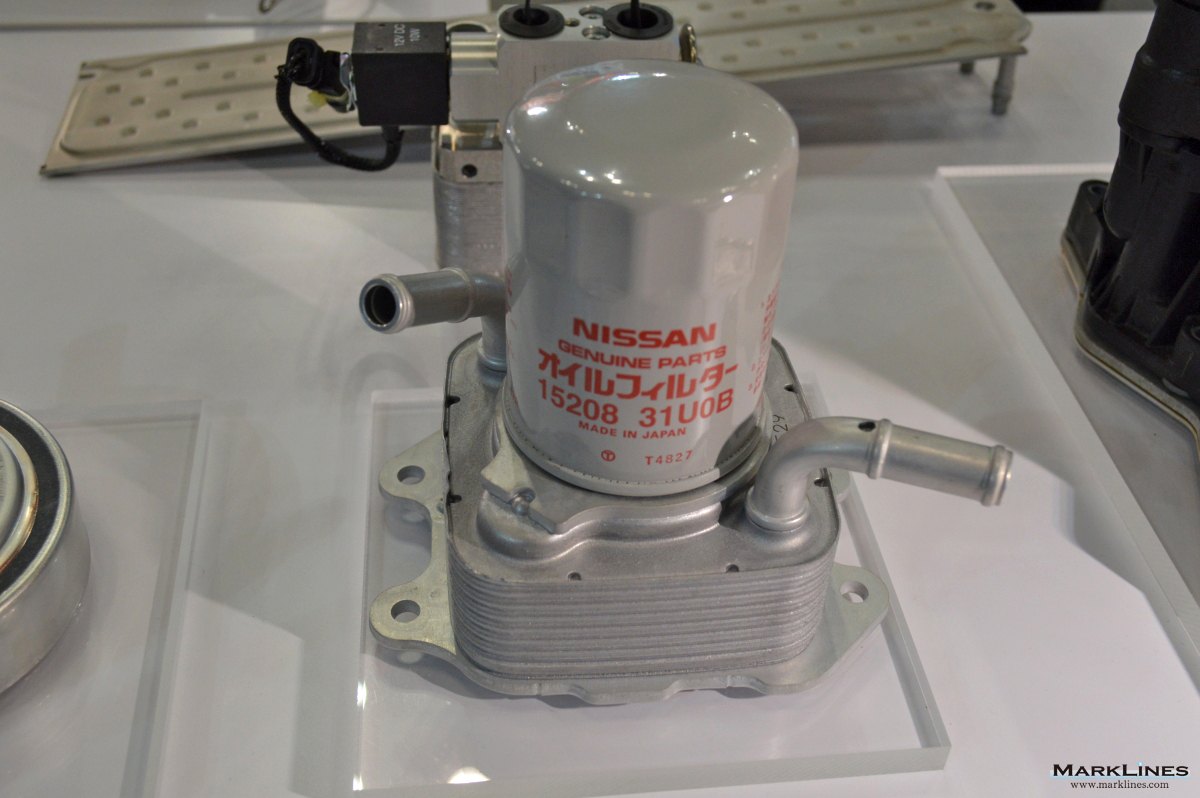

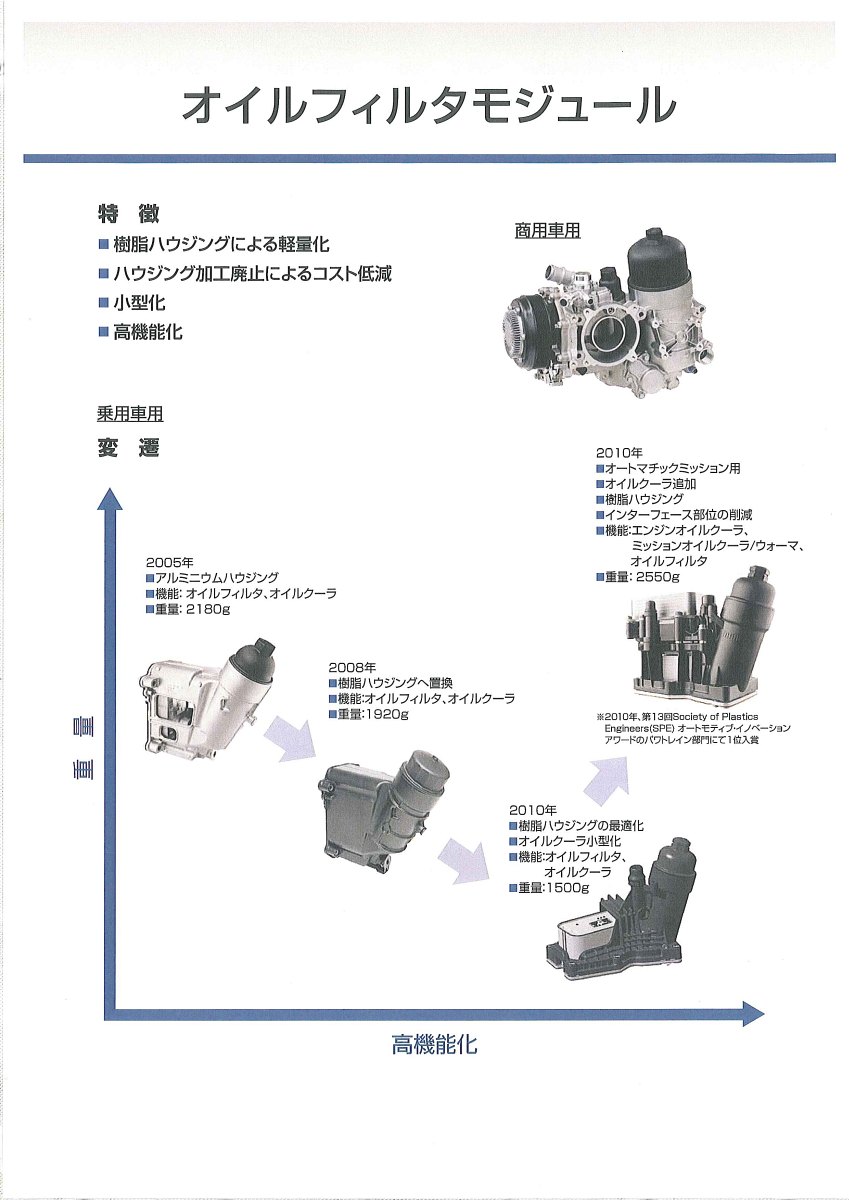

オイルフィルターモジュール

SUSオイルクーラー

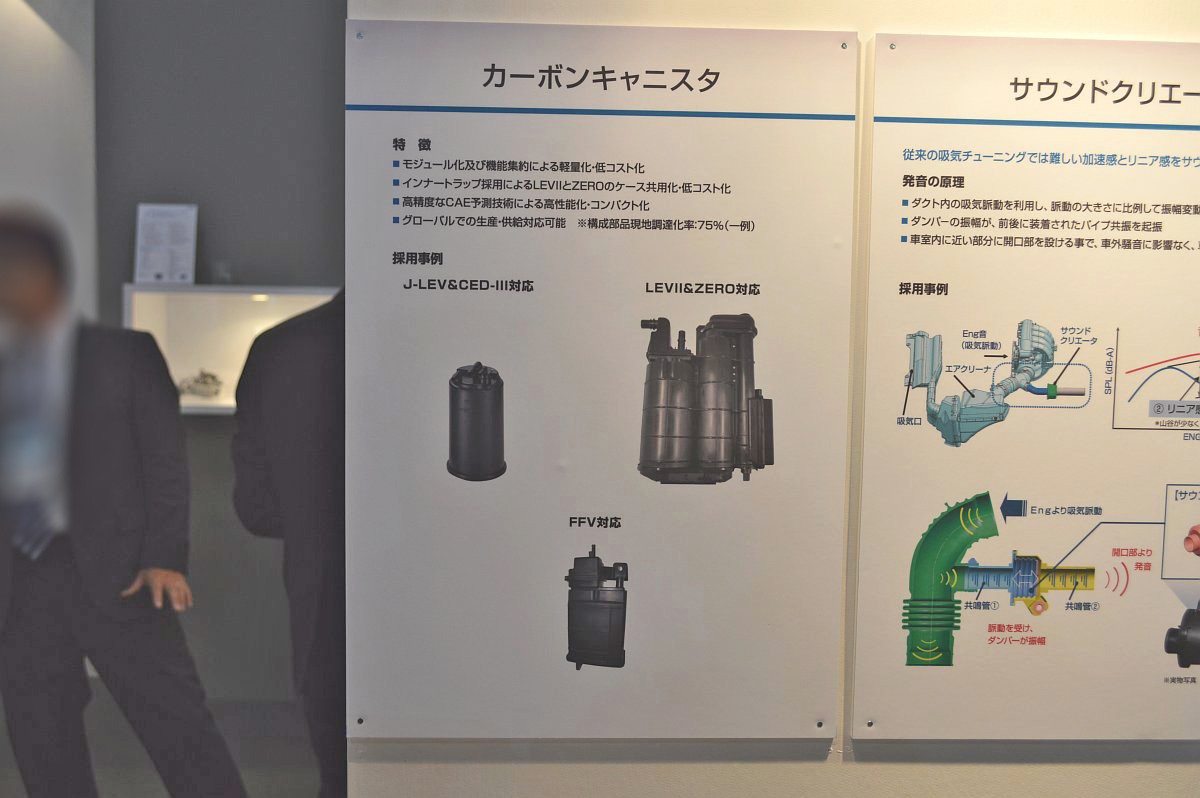

カーボンキャニスター

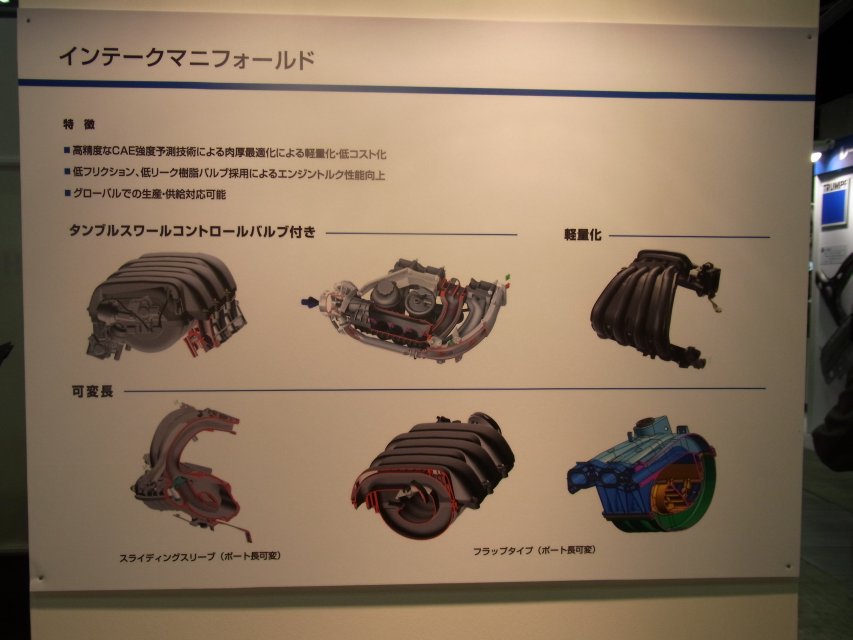

インテークマニホールド

2012年 人とくるまのテクノロジー展

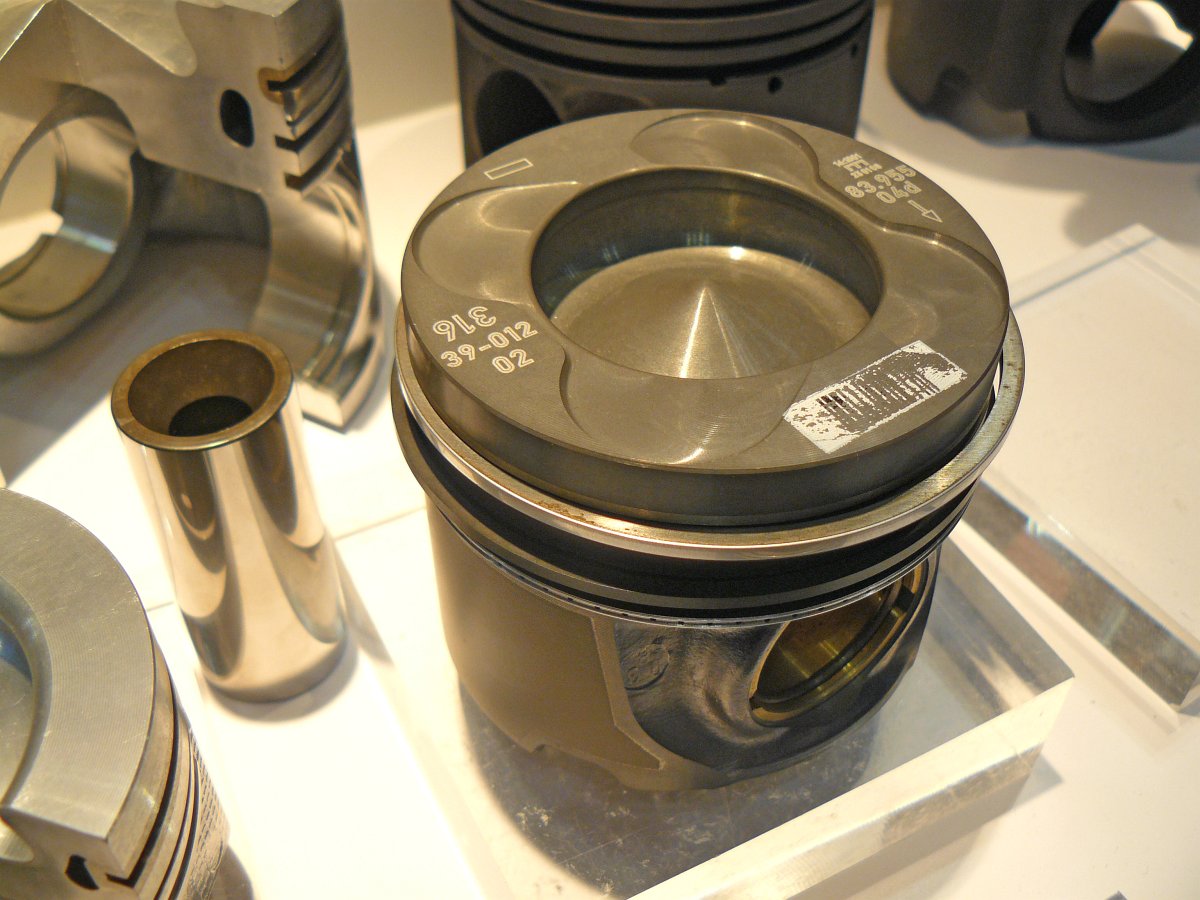

ピストン インテークマニフォールド
拡大画像
拡大画像
拡大画像
拡大画像
拡大画像

サウンドクリエータ カーボンキャニスタ
拡大画像 拡大画像

樹脂ヘッドカバー 樹脂オイルパン
拡大画像
拡大画像
拡大画像
拡大画像
拡大画像

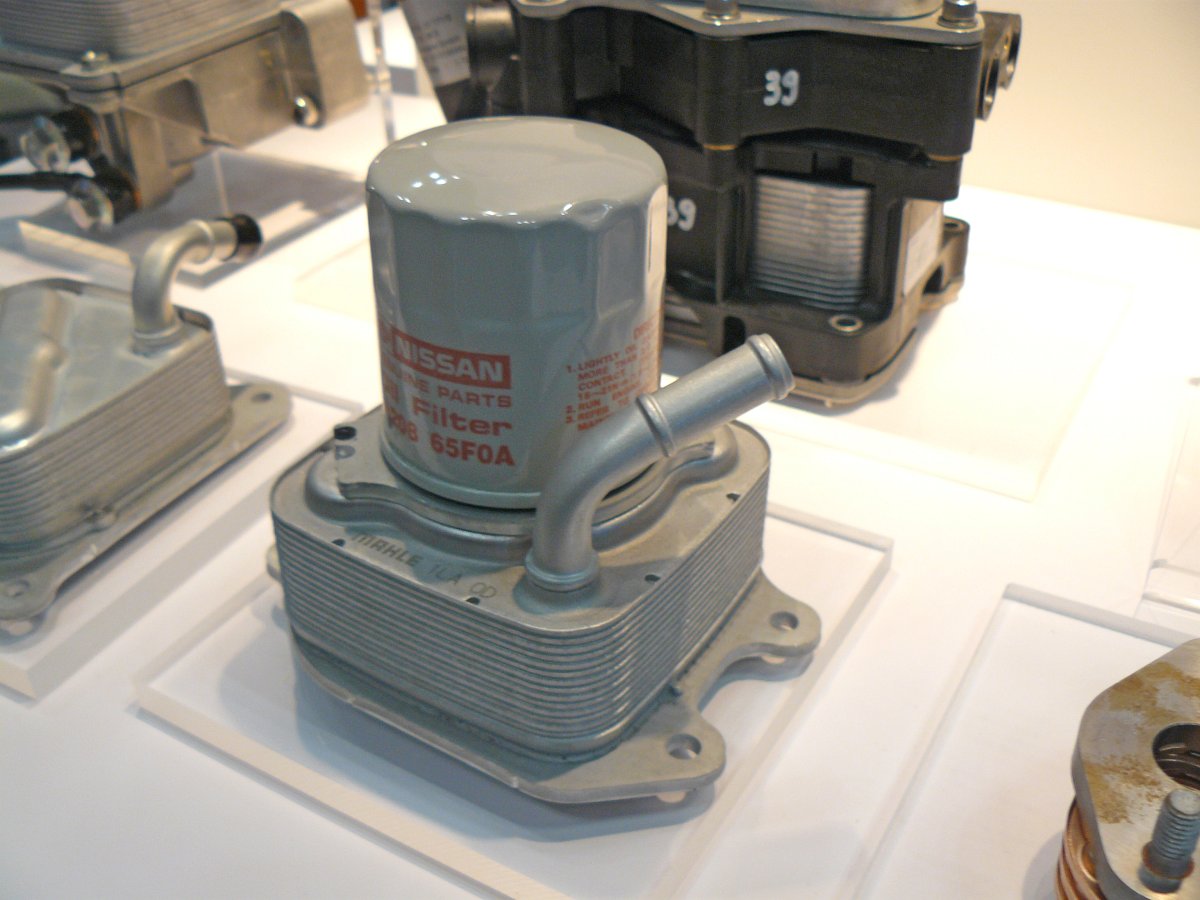

オイルクーラ/オイルウォーマ オイルフィルターモジュール
拡大画像
拡大画像
拡大画像
拡大画像

レンジエクステンダ
拡大画像
拡大画像

2012年 北京国際モーターショー

Bosch Mahle TurboSystems

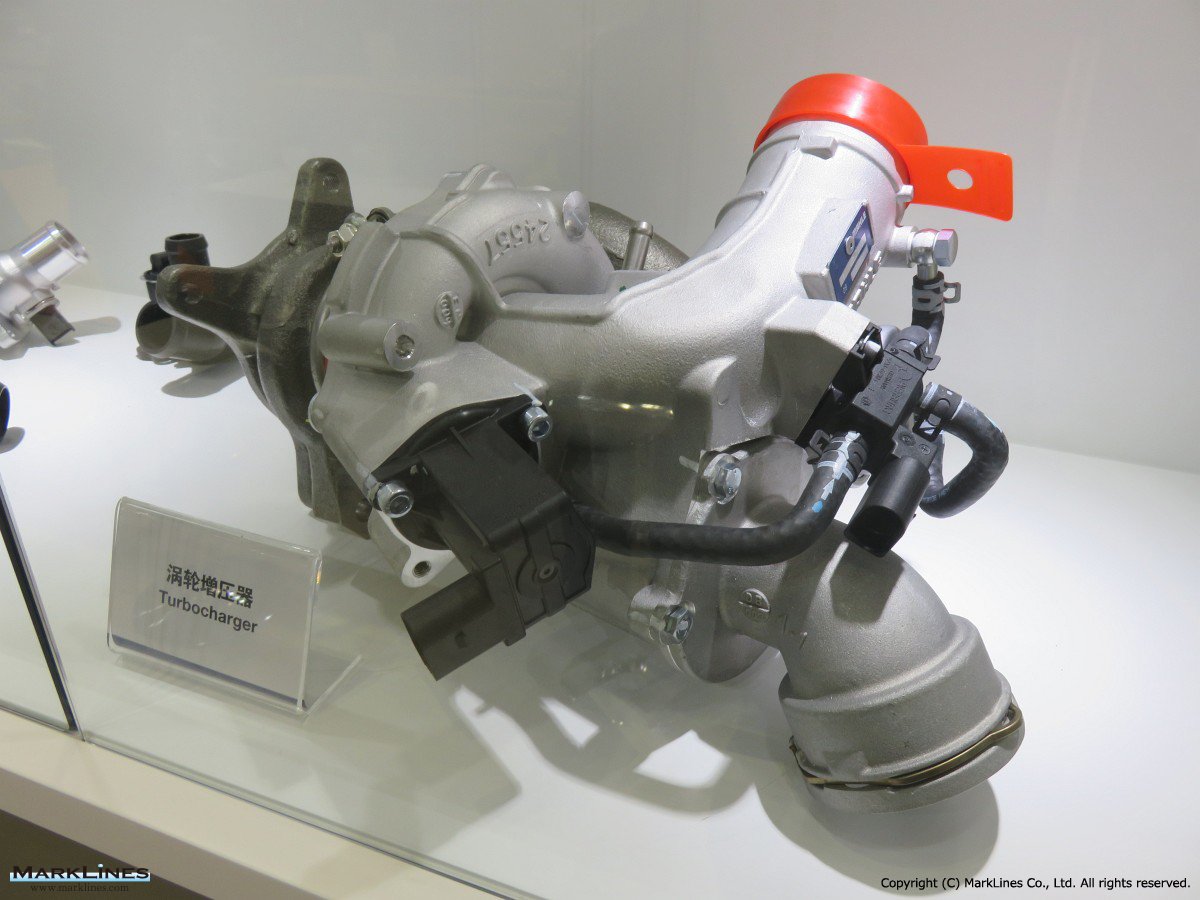

ディーゼルターボチャージ (TDI)
Diesel turbocharger (TDI)
可変タービンジオメトリー (VTG)
Variable turbine geometry (VT)
 拡大画像    拡大画像
CamInCam カムシャフト
CamInCam camshaft
プラスチックインテークマニホールド
Plastic intake manifold
搭載モデル:日産
Installed vehicle:
Nissan
 拡大画像    拡大画像
オイルミストセパレーターを統合したシリンダーヘッドカバー
Valve cover system with integrated
oil drain pipe and oil mist separator
電動ウエストゲートアクチュエータ
Electrical wastegate actuators
 拡大画像    拡大画像
ガソリンエンジン用タンブルフラップを統合したインテークマニホールド
Air intake module with integrated tumble
flap system for gasoline applications
6速トランスミッション用アルミオイルクーラー
Aluminum oil cooler for 6-speed automatic transmissions

 拡大画像    拡大画像
CVT用アルミオイルクーラー
Aluminum oil cooler for CVT
フューエルフィルター
Fuel filter

 拡大画像    拡大画像
比例電磁弁型オイルプンプ
Oil pump proportional solenoid valve
ピストン
Pistons

 拡大画像    拡大画像
コンロッド
Connecting rod
ベアリング
Bearings

 拡大画像    拡大画像

2012年 デリーオートエキスポ (インド)

デリーオートエキスポ (インド) 2012

ガソリンエンジン用ピストン 商用車用パワーセルユニット

拡大画像



樹脂オイルパン 樹脂ペンデュラムスライダーオイルポンプ &  樹脂ハウジングオイルフィルターモジュール




燃料フィルター LEV2/PZEV対応カーボンキャニスター




エアークリーナーモジュール



2011年 東京モーターショー

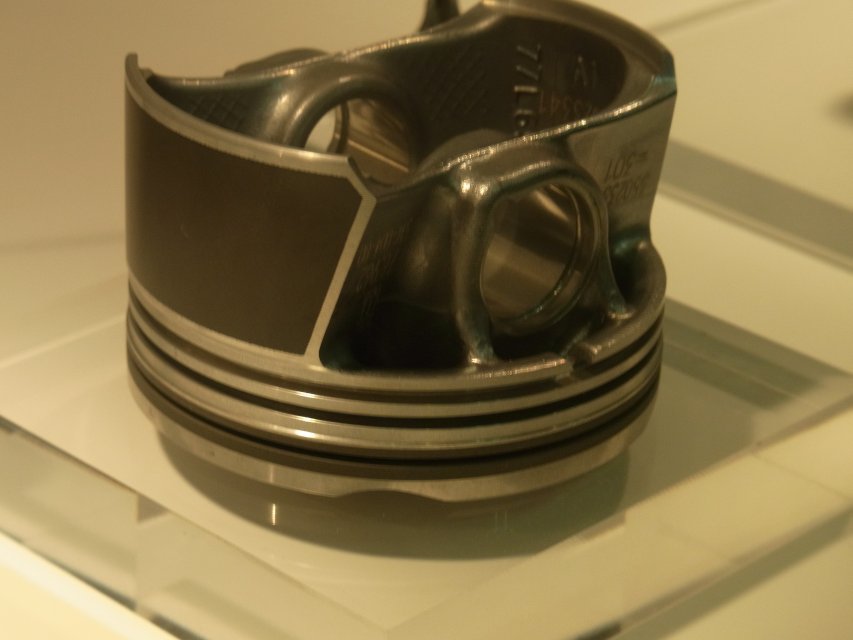

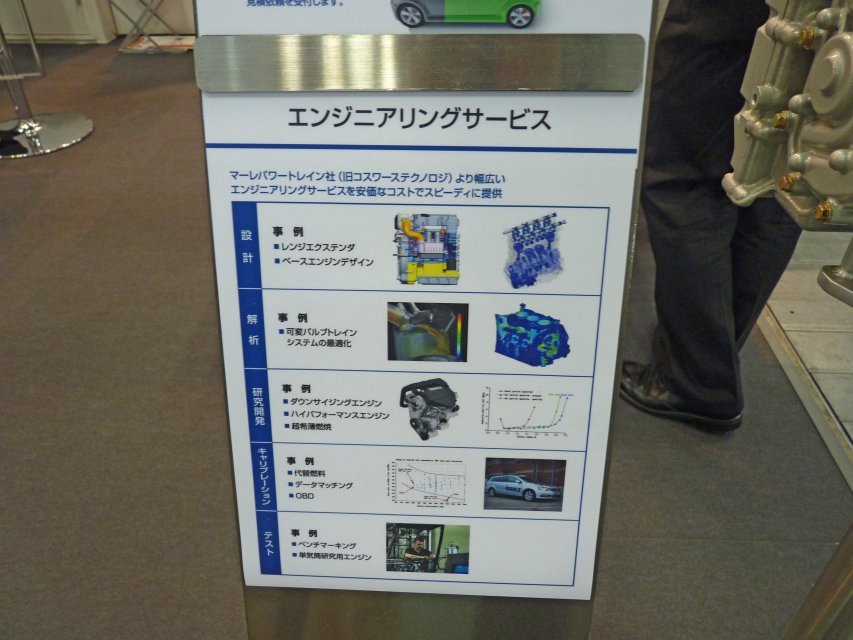

レンジエクステンダー ガソリンエンジン用ピストン

拡大画像



ディーゼルエンジン用ピストン 樹脂ペンデュラムスライダーオイルポンプ





樹脂ハウジングオイルフィルターモジュール 樹脂ハウジングオイルフィルターモジュール




樹脂オイルパン アルミオイルクーラー(エンジン用)




アルミオイルウォーマ(6速オートマ用) アルミオイルウォーマ(CVTオートマ用)




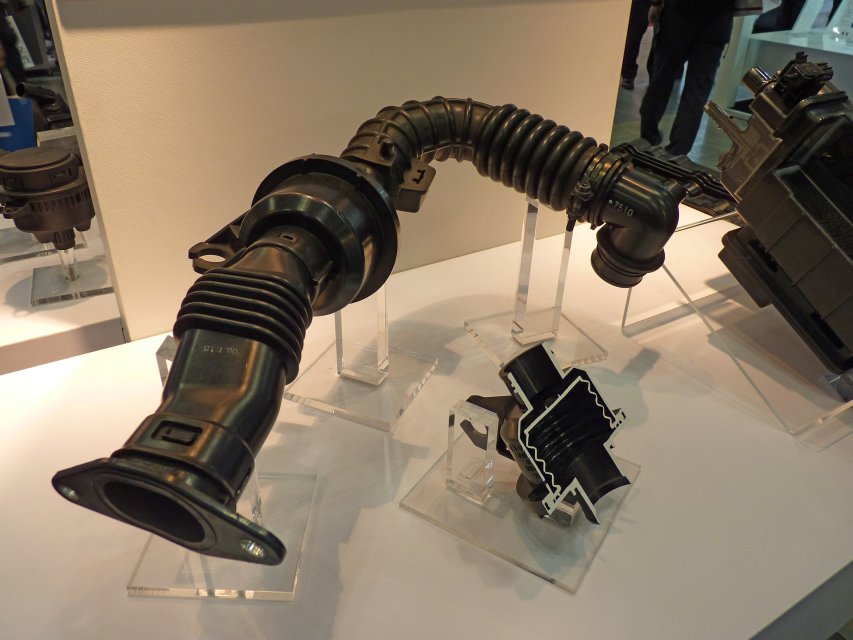

アルミオイルクーラー(商用車用) エアーインテークモジュール(ディーゼルエンジン用)




電制ウェストゲートアクチュエーター TCV付きエアインテークモジュール(ガソリンエンジン用)




インテークマニホールド サウンドクリエータ




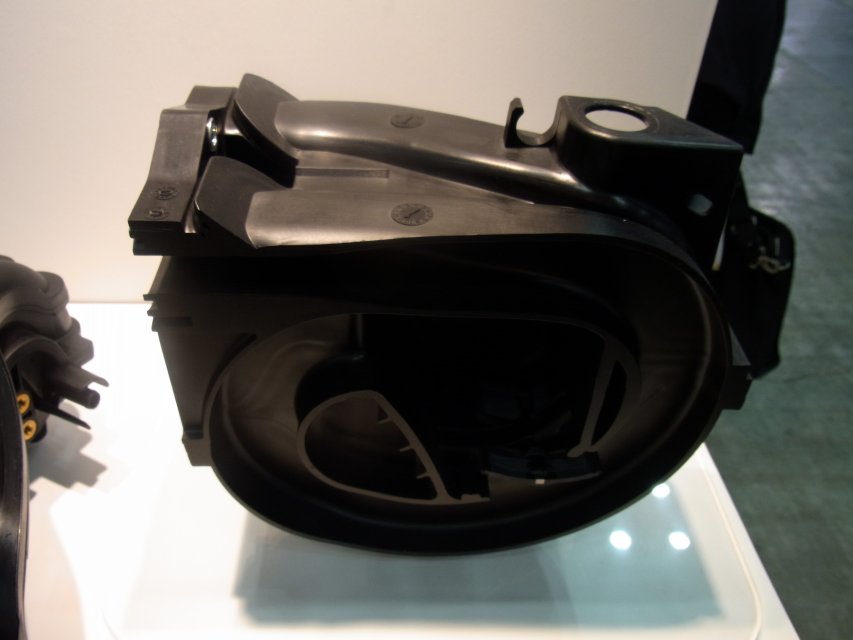

エアークリーナ 樹脂ヘッドカバー




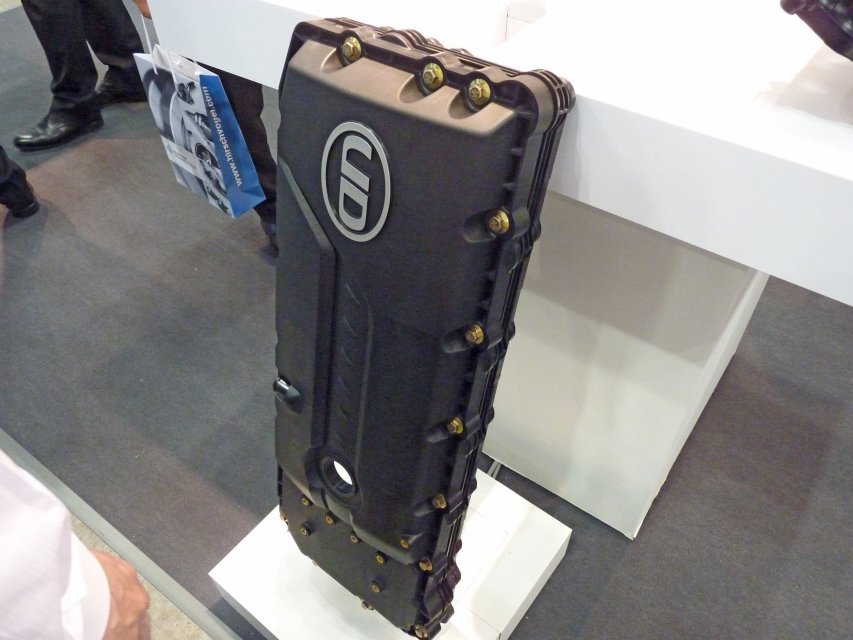

樹脂ヘッドカバー(商用車用)

尿素水フィルター





樹脂ハウジング燃料フィルター 商用車向け燃料フィルター




LEV2、PZEVカーボンキャニスタ ブッシュ無しコンロッド




軽量化コンロッド(従来コンロッドより25%軽量) 商用車用パワーセルユニット(CRCアルミピストンとの組合せ)




商用車用パワーセルユニット ピストンリング

    拡大画像
拡大画像

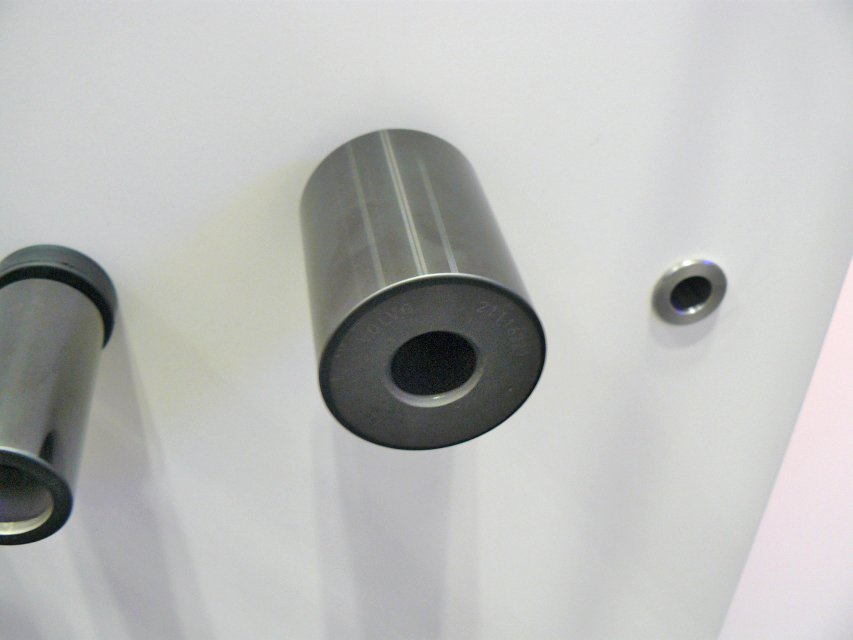

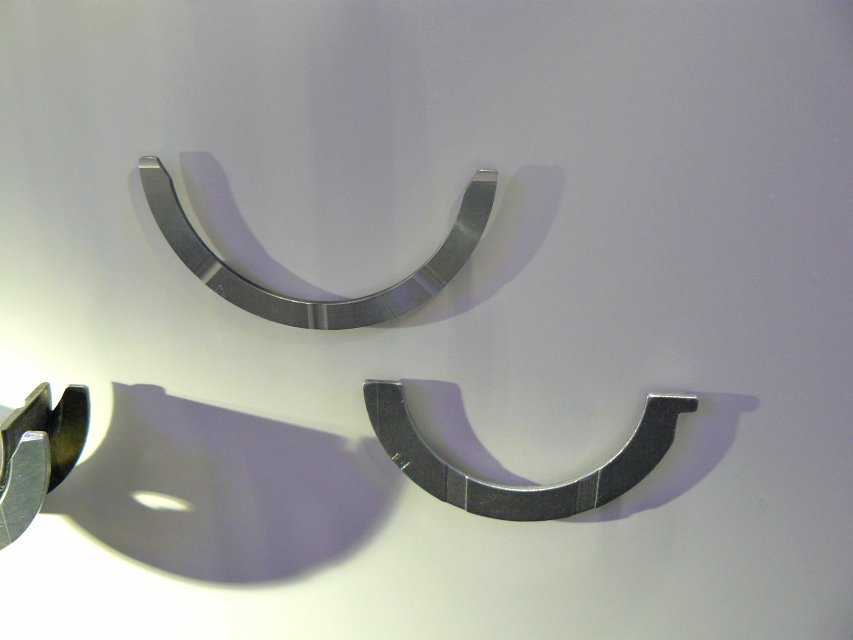

ピストンピン 鉛フリーバイメタルスラストワッシャ

拡大画像



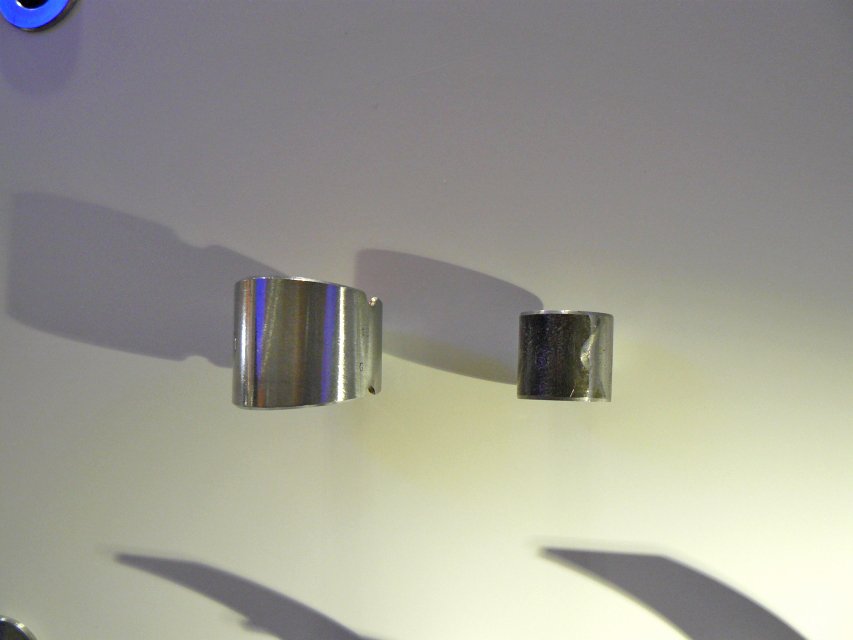

鉛フリーバイメタルベアリング ブッシュ

    拡大画像

2011年 フランクフルトモーターショー

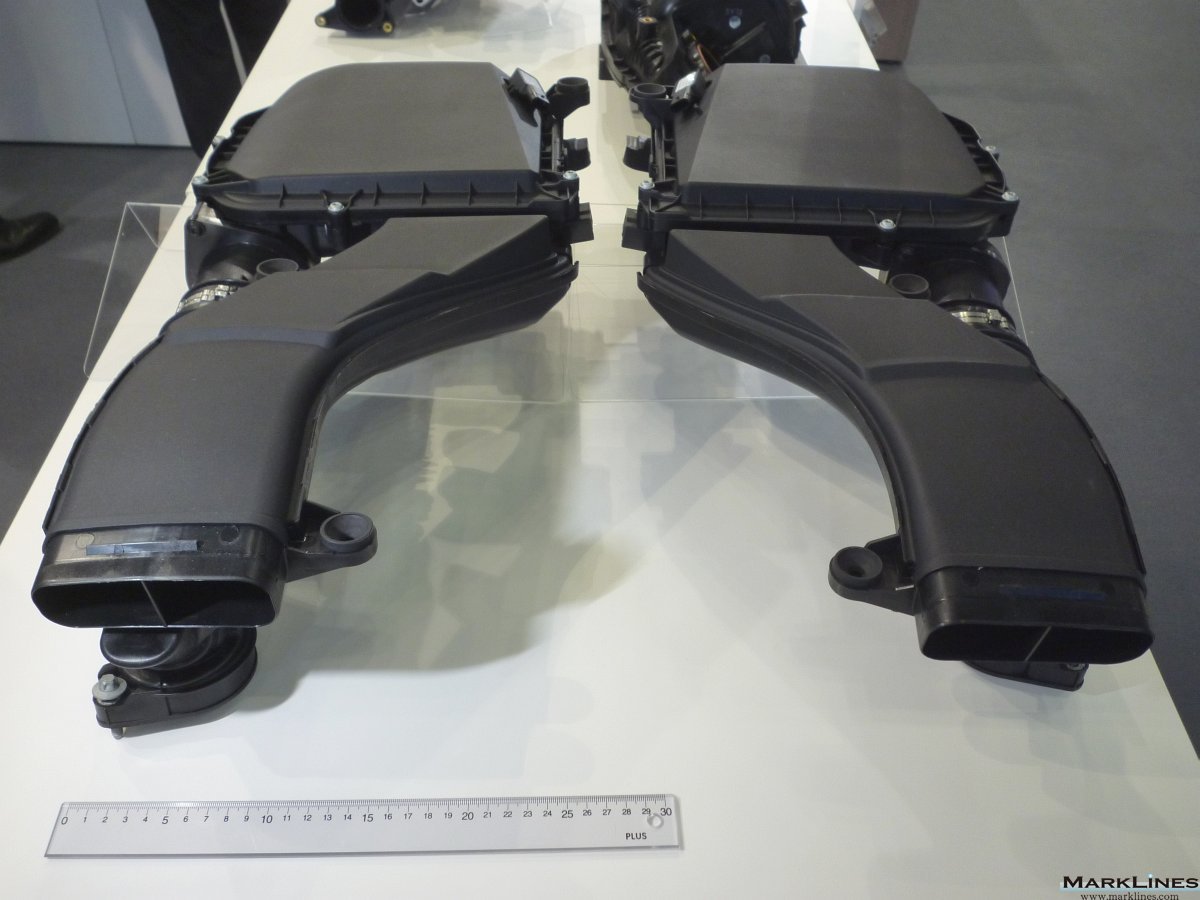

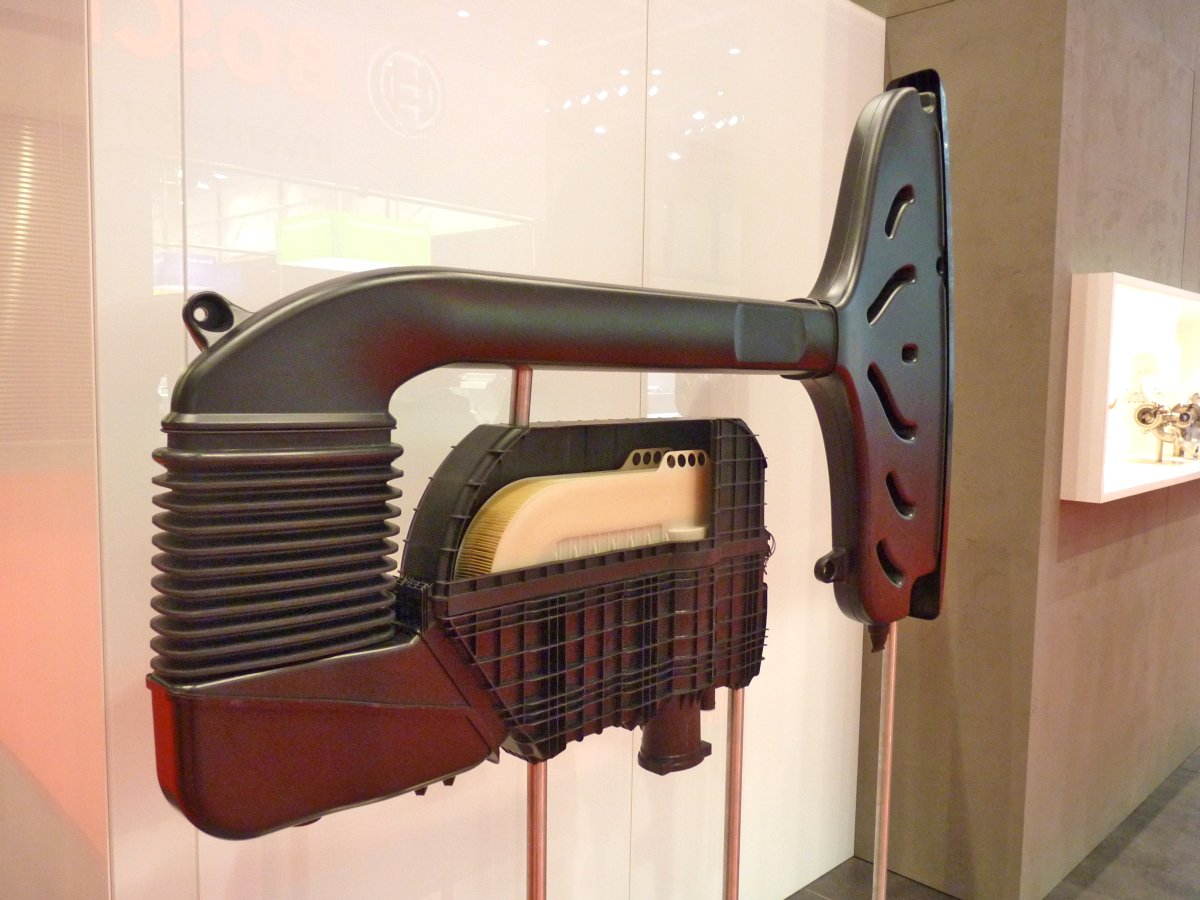

Mahleの部品を組み込んだエンジンとAudiのレーシングカーの展示 U型フィルターエレメント(セルロース)を搭載したエアクリーナーモジュール

拡大画像
拡大画像




タンブルフラップを統合したガソリンエンジン用エアーインテークモジュール スワールフラップを統合したディーゼルエンジン用エアーインテークモジュール




ピックアップチューブとウィンデージトレイ搭載プラスチック製オイルパン 高効率油水分離エレメント付きフューエルフィルターモジュール




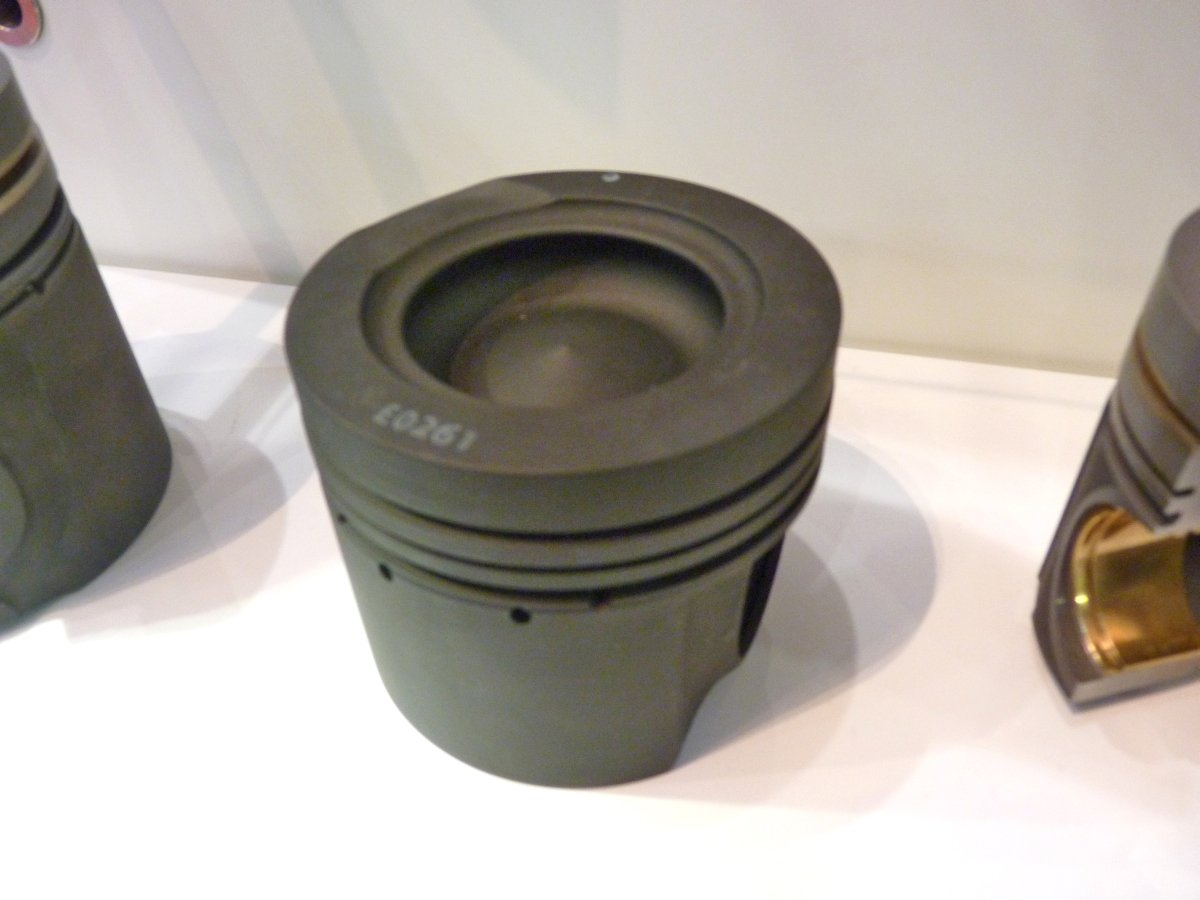

冷却用マップ制御自動温度調整機能付きプラスチック製オイルフィルターモジュール パワーセルユニット



2011年 人とくるまのテクノロジー展

カーボンキャニスタ

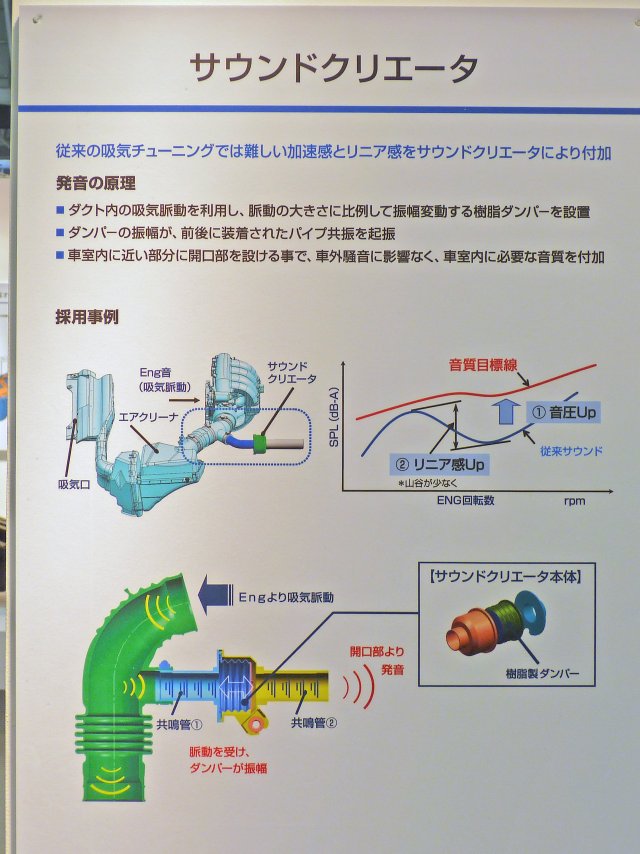

サウンドクリエータ






搭載モデル :
マツダ 「ROADSTER」
拡大画像   拡大画像

    拡大画像

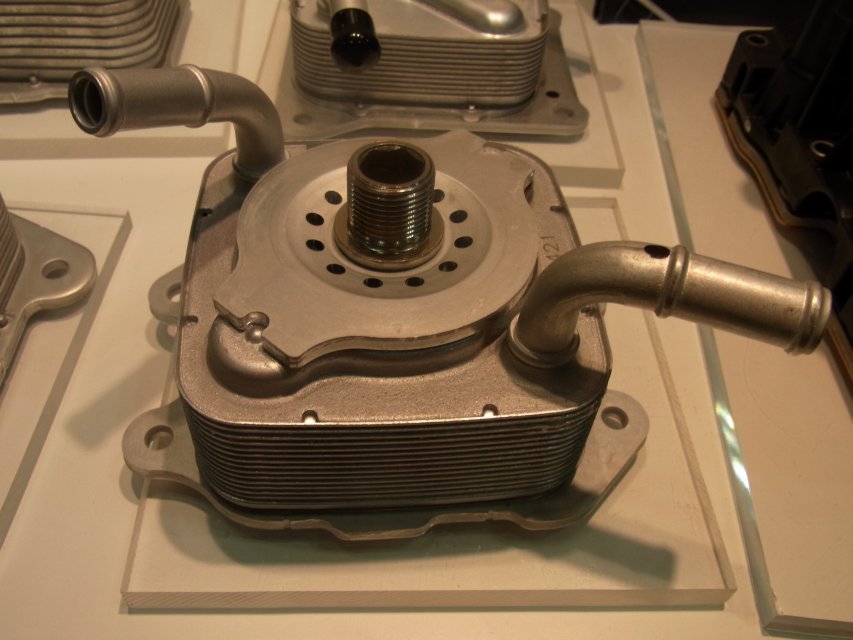

オイルクーラ
オイルフィルタモジュール






インテークマニフォールド 樹脂ヘッドカバー

拡大画像   拡大画像
    拡大画像

樹脂オイルパン
ピストンおよび周辺部品






パワーセルユニット EvoTechピストン スプレージェット冷却 標準塩中子冷却空洞

エレべーテッド

標準塩中子冷却空洞

中空耐摩環

中空耐摩環

およびピン穴ブシュ

乗用車用スチールピストン

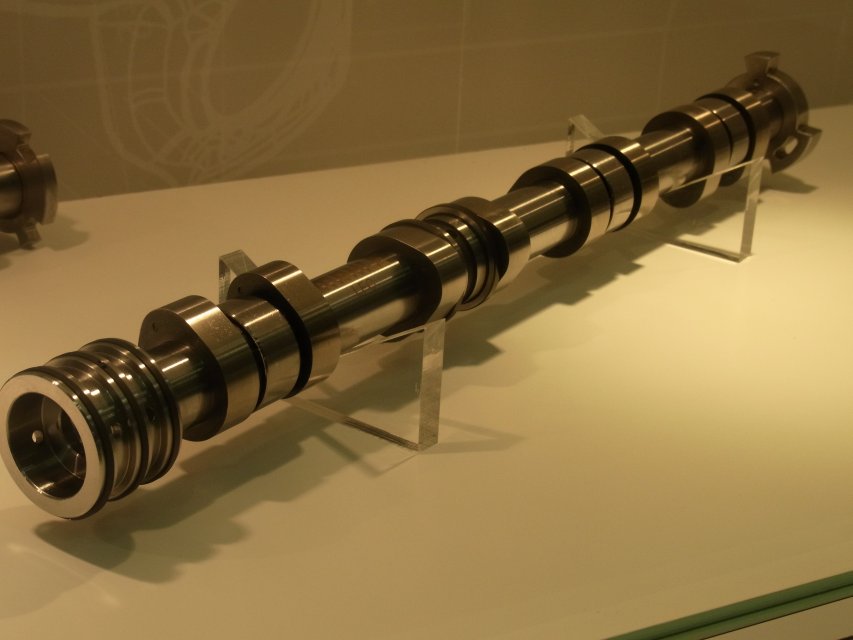

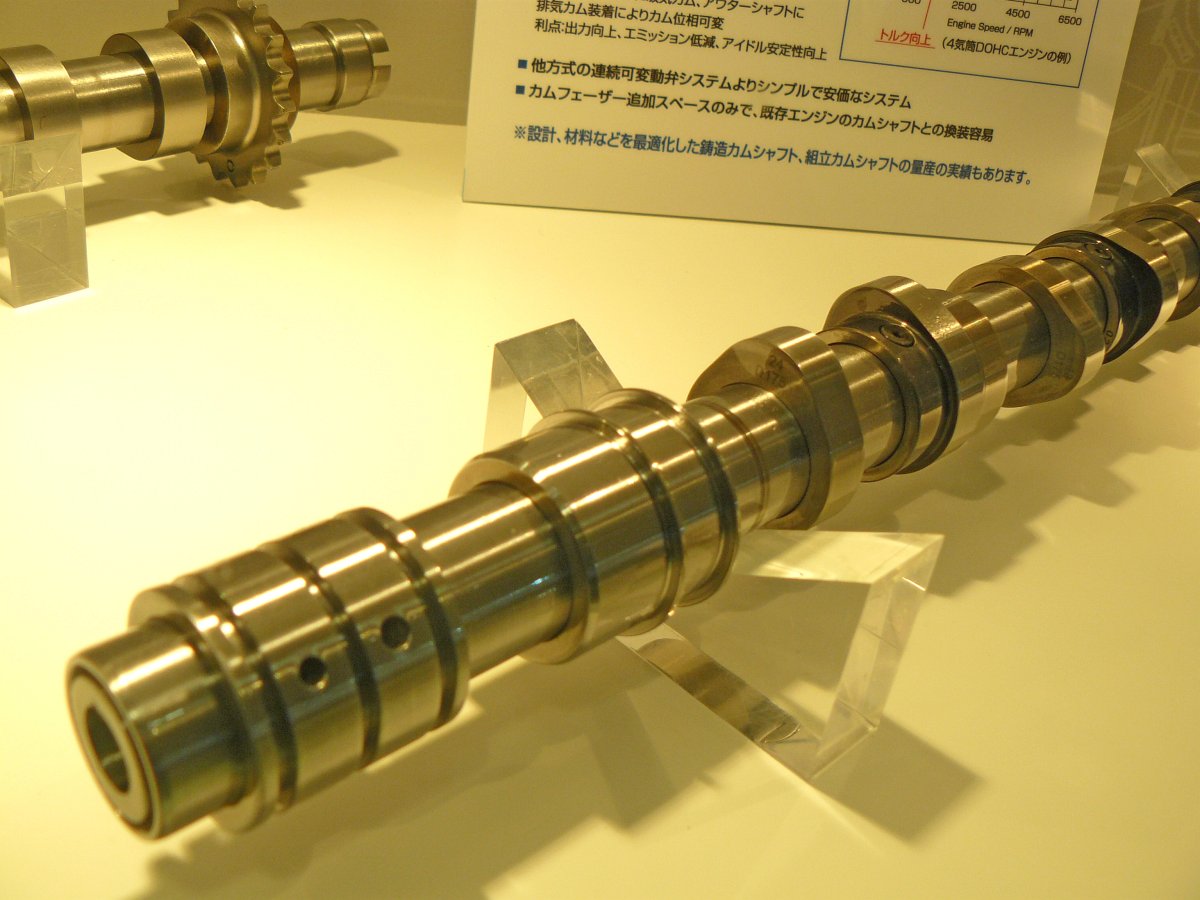

軽量化バルブ カムインカム ローフリクションカムシャフト

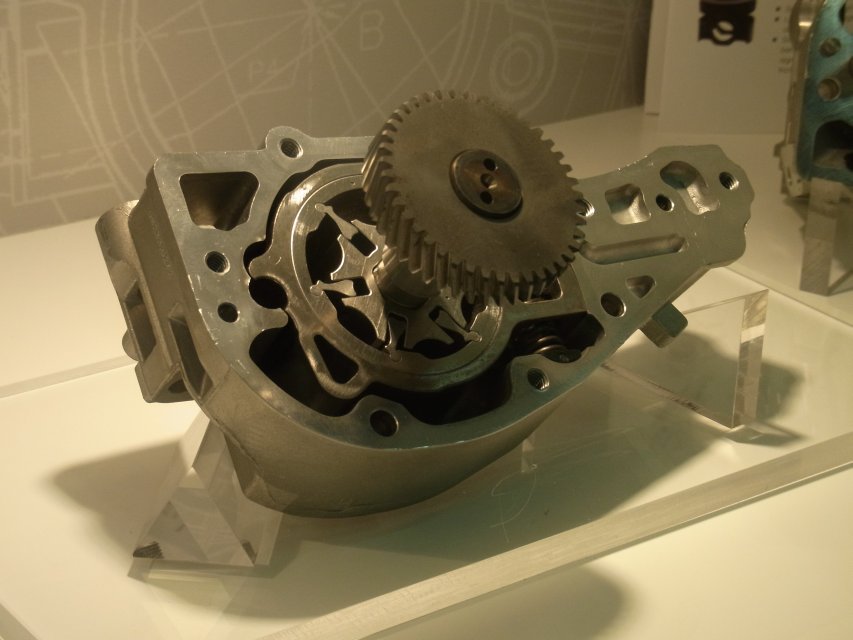

ペンデュラム式

可変制御オイルポンプ

2010年 人とくるまのテクノロジー展

ピストン カムシャフト
拡大画像 拡大画像
オイルポンプ カーボンキャニスター
拡大画像 拡大画像

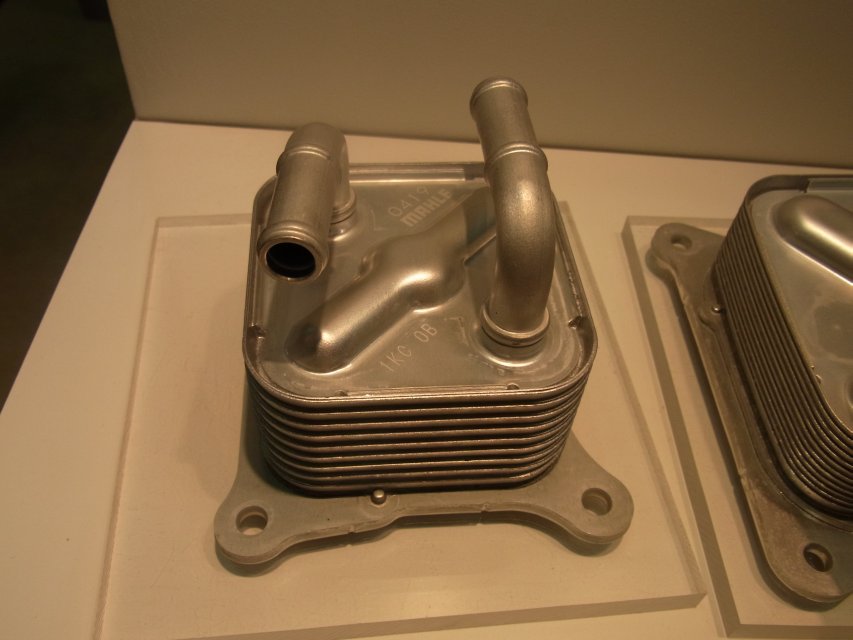

オイルクーラー、オイル
フィルターモジュール
樹脂ヘッドカバー
拡大画像 拡大画像 拡大画像

インテークマニフォールド サウンドクリエーター
拡大画像   拡大画像

2010年 デリーオートエキスポ

MAHLE Filter Systems India Ltd.

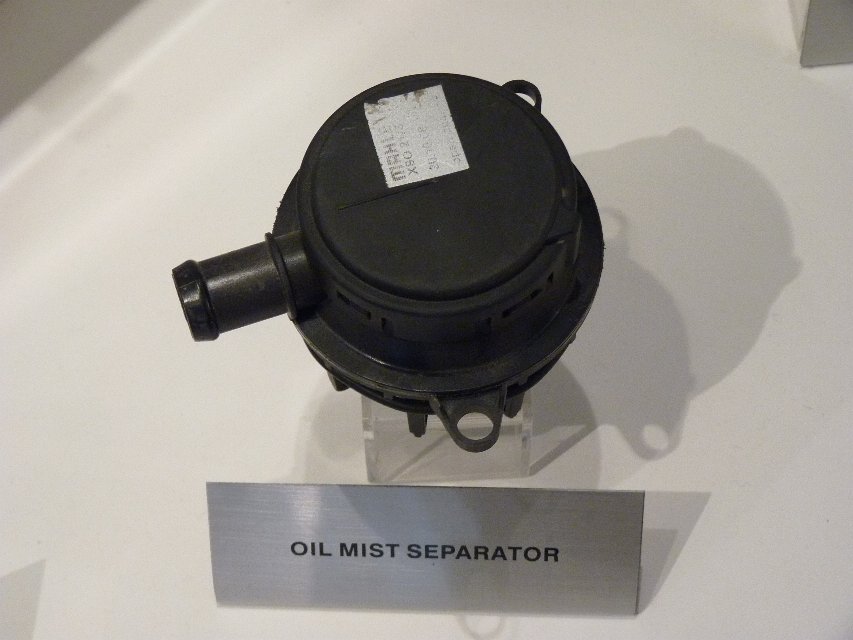

オイルミストセパレーター オイルフィルター
スズキ向け
拡大画像   拡大画像

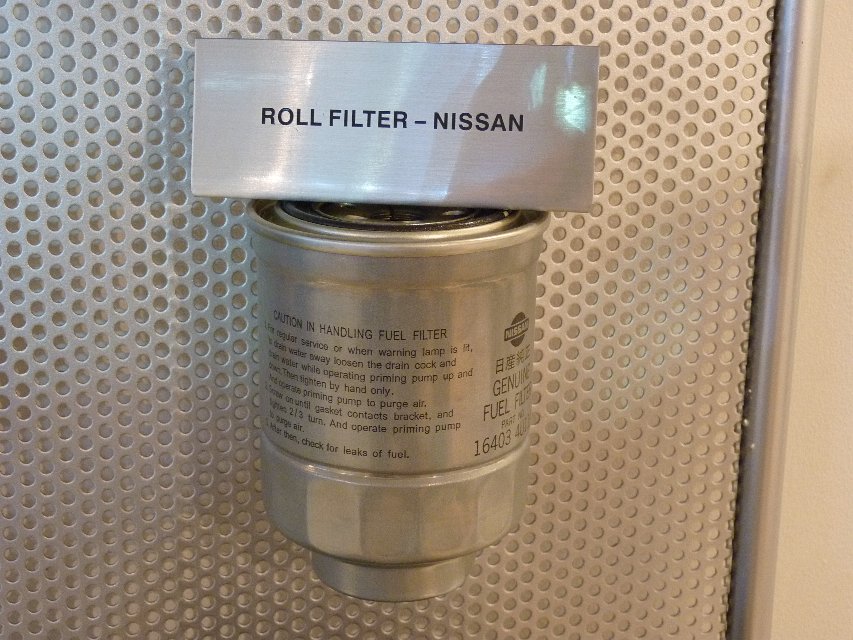

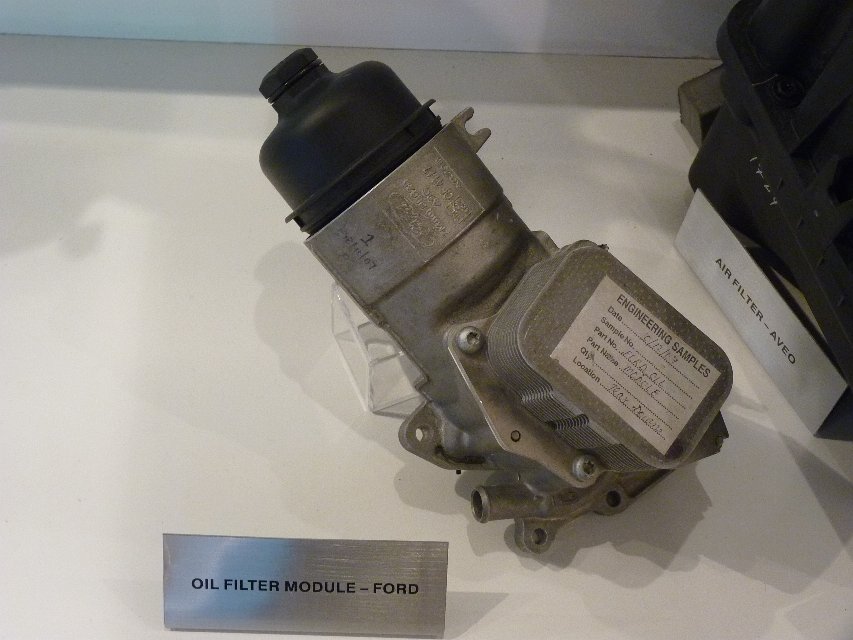

オイルフィルターモジュール ロールフィルター
Ford向け 日産向け
拡大画像   拡大画像

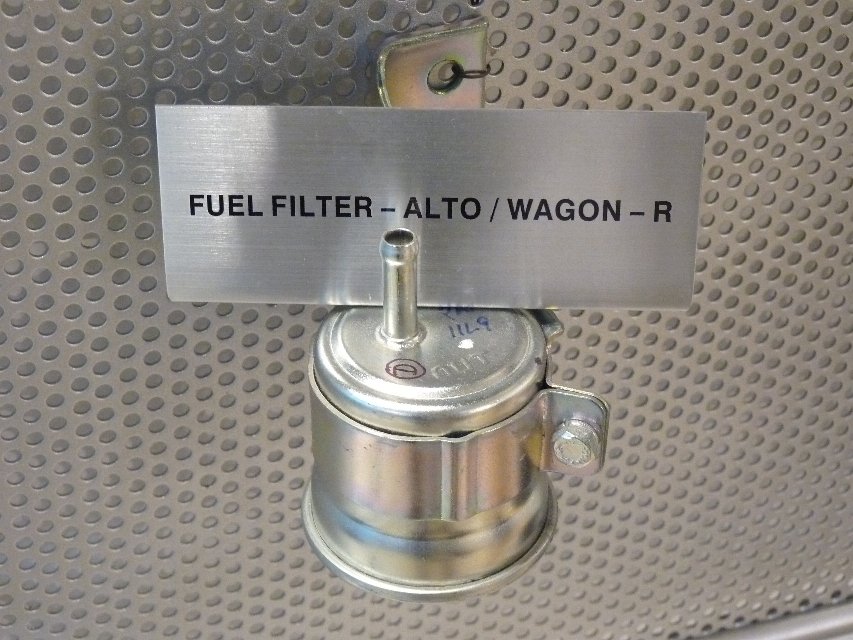

フューエルフィルター フューエルフィルター
搭載モデル :
スズキ "Alto"
スズキ "Wagon R"

搭載モデル :
スズキ "Swift"
拡大画像   拡大画像

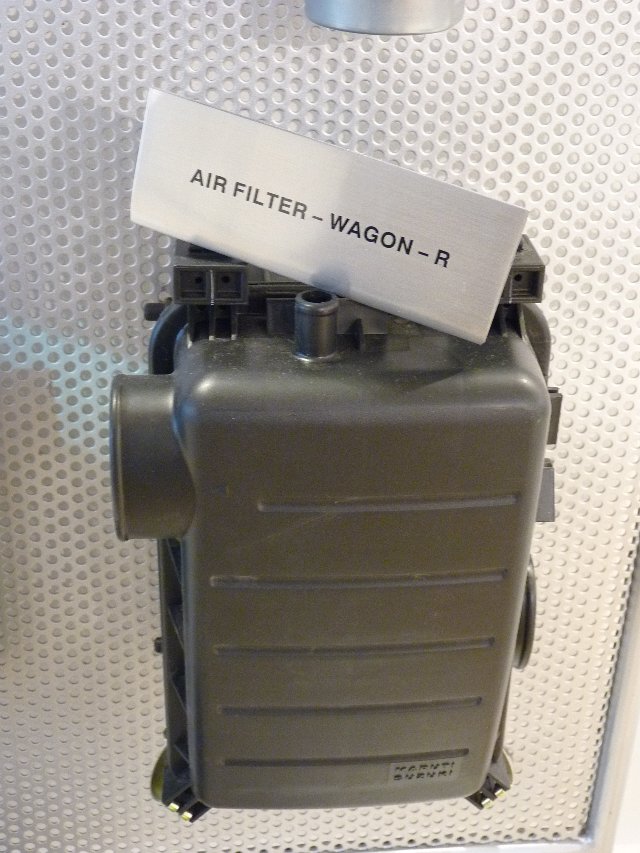

エアーフィルター エアーフィルター
搭載モデル :
GM "Chevrolet Aveo"
搭載モデル :
スズキ "Wagon R"
拡大画像   拡大画像

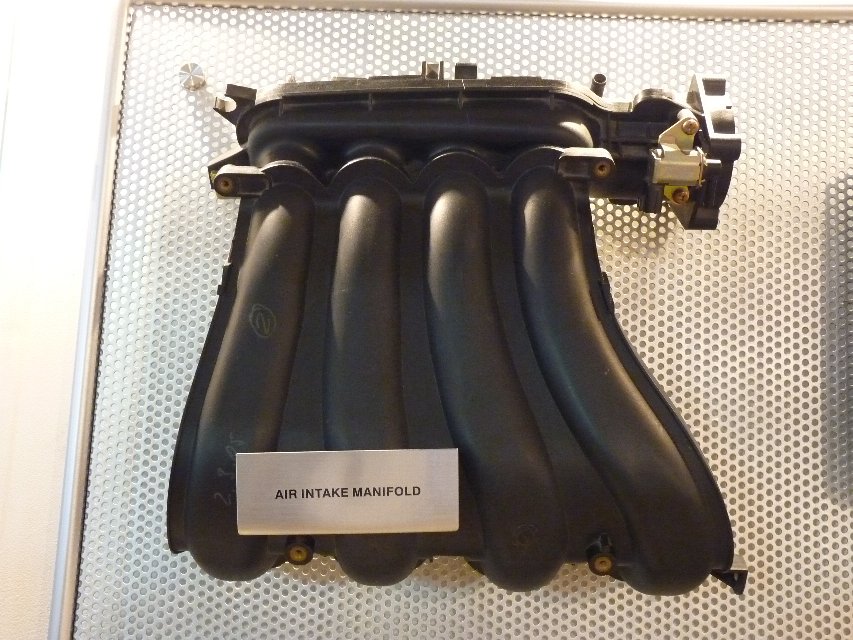

エアーインテークマニホールド

拡大画像

Mahle IPL Ltd.

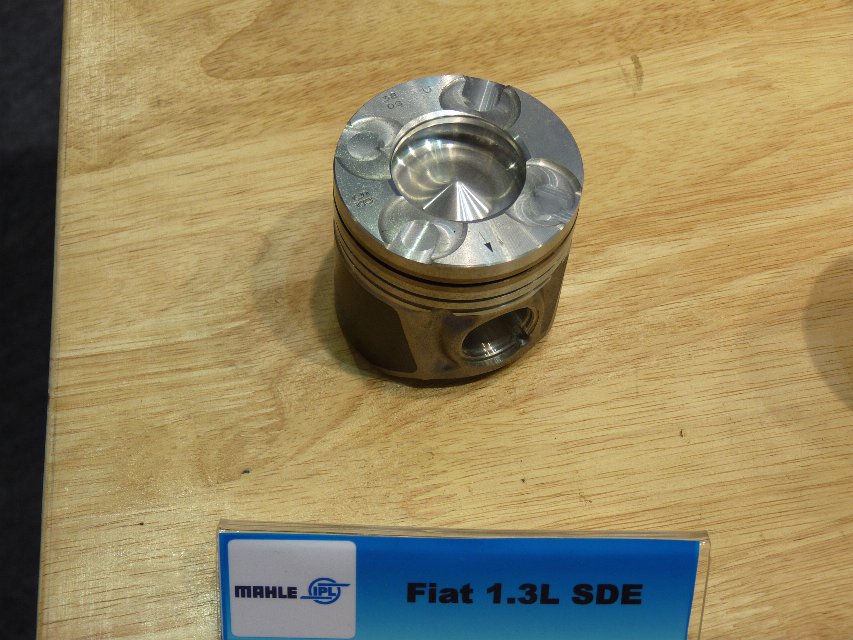

ピストン ピストン
Ford "DV4"エンジン向け Fiat "1.3L SDE"
(Small Diesel Engine)向け
拡大画像   拡大画像

ピストン ピストン
Maruti Suzuki
"K10B"エンジン向け
Ashok Leyland
"Neptune"エンジン向け
拡大画像   拡大画像

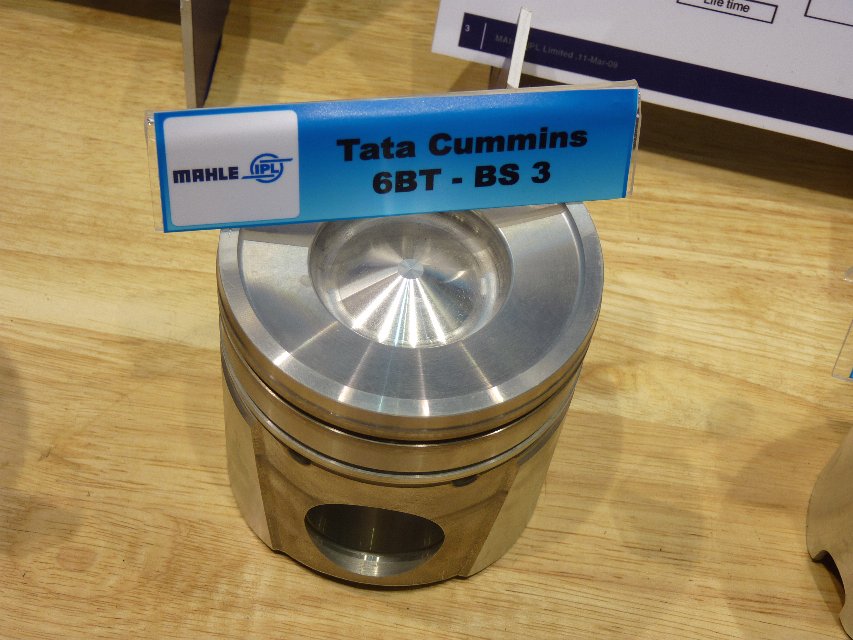

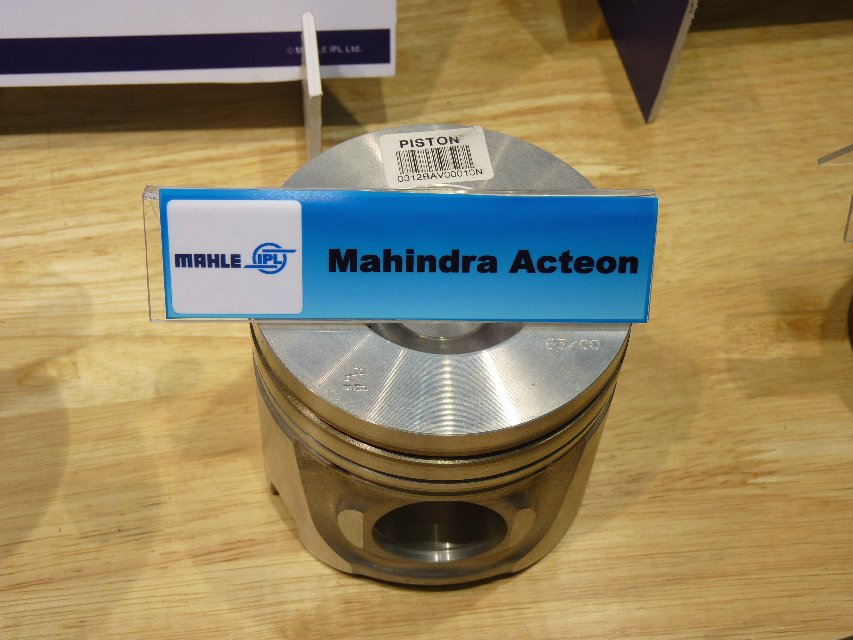

ピストン ピストン
Tata Cummins
"6BT"エンジン向け
Mahindra & Mahindra
"Acteon"エンジン向け
拡大画像   拡大画像

ピストン
Tata 2.2L
"Dicor"エンジン向け

拡大画像

2009年フランクフルトモーターショー

-展示製品はCo2排出低減のためのエンジン部品の提案が中心。

<小型化>
エンジン小型化に向けて独自の技術を採用 最新ガソリンエンジン用ターボチャージャー

拡大画像1
拡大画像2
拡大画像3

拡大画像

・排気量を減らす際はそれに見合ったエンジン・排気性能を達成するため全てのシステムや部品も同時に見直す。

・頻繁に使用するエンジンの駆動ポイントを燃焼効率が高い高負荷領域にシフトすることにより燃費が減少

・タービンハウジングやエクゾーストマニホールドに鋳鋼材、タービンローターにニッケル超合金材を使用することにより耐熱性が向上

・性能を最適化するウェイストゲートアクチュエーターを採用

・CamInCamカムシャフトを使ってエグゾーストからタービンホイールに直接チャージ


ウェイストゲート電動アクチュエーター
拡大画像

<チャージの切り替え>
切り替え可能なローラーフィンガーフォロアーでシリンダー作動の停止 4シリンダー用のCamInCam カムシャフト
拡大画像 拡大画像
    ・排出カムシャフト+吸入カムシャフト
・トルクと性能が最大10%向上

<摩擦ロス>
アッセンブルドカムシャフト
拡大画像 1
拡大画像 2
・標準カムシャフトとの交換が容易
・バルブトレーンとオイル回路における摩擦ロスが大幅に減少

軽量バルブ 全樹脂製トランスミッションオイルフィルター
拡大画像 拡大画像

・従来の無垢軸シャフトにくらべ最大50%軽量化
・バルブシートやバルブシートインサートでの磨耗が少ない



そのほか、CO2を抑制する振り子スライダータイプのオイルポンプ、EGRバルブなどを展示

2005年 東京モーターショー

軽量化バルブ
・スチール製
・2006年から量産開始予定

カムシャフト
手前: アッセンブルドカムシャフト
中: アジャスタブルカムシャフト: Ferrari V8 エンジンに搭載
奥: キャストカムシャフト: Porsche Cayenneに搭載

ピストン
ディーゼル用: 欧州向けモデル
ガソリン用: 鍛造ピストン

パワーセル
・焼結コンロッド付のものは、コンロッドは、他メーカーにて製造。Chevrolet Corvetteに搭載。
・鍛造コンロッド付のものは、全てMahleで製造し、GM HF V6エンジンに搭載。

シリンダーライナー
アルミ: ガソリンエンジン用
ねずみ鋳鉄: ディーゼルエンジン用
スチール: 欧州、日本のSUV向け

2004年 東京モーターショー

新型フィルターモジュール出展

・省スペース、高効率、長寿命を実現した潤滑油及び燃料用新型フィルターモジュールを出展。

・効率的な2段階式水分分離装置と新しい分離媒体を使用したKM35燃料フィルターモジュールは、ごく小さなスペースにでも設置でき、タイムコントロールディストリビューター噴射装置、ユニットインジェクター、ポンプライン噴射システムやコモンレールシステム等を始めとするディーゼル噴射ユニットを安全に保護する。バイパス部は高効率なジェット式遠心力を利用し、煤煙により発生した埃を分離する。

<フィーエルマネージメントシステム>
従来の商用車フューエルシステムはプレフィルターと一部の製品は水分分離装置とメインフィルターを使用していたが、Mahleが開発した新型燃料フィルターモジュールはこれらの機能と他の多くの機能を全て統合したもの。


ろ過とその他機能
・Mahleのフィルターシステムは燃焼に最適な燃料供給を行うことで、商用車エンジンの製品寿命を最大限に延ばす。メンテナンス頻度も低減。精密な交差が要求される最新のディーゼルインジェクションシステムは高性能フィルタ媒体を必要とする。Mahleは建築用トラックや劣悪な燃料品質など厳しい条件用には多層フィルタ媒体を提供。

・超薄型合成繊維で構成される最初のmelt-blown式フィルタ層は、セルロース製の上質合成繊維と並行して使われ、ディープエンドフィルターとしての役割を果たす。これらのフィルター層は、従来のセルロース製フィルタに比べより細かい粒子まで分離可能で製品寿命も長い。


水分分離システム
・Mahleは中型から大型商用車用KM35型燃料フィルタモジュールに2段階式水分分離システムを採用した。きめの細かい安定した燃料と水の混合液を効果的に分散させる。

・統合融合機能付粒子フィルタと最終疎水分離機を同軸に配置することにより、いかなる運転条件下でも多層式分離処理、安定した燃料分離及びエンジン性能保護を可能にする。


・標準型KM35型モジュールはプレフィルター、メインフィルター、メタルフリーフィルターのエレメントを交換するために自動フィルタ排水路を有する。メンテナンスインジケータを始め、電気ヒーター、水位センサー、マニュアル式ポンプ、フューエルクーラー、プレフィルター用バイパスバルブ、メインフィルタ用集塵箱はオプション。

・その他オプションには最適価格の付属ヒーター、またパラフィンの量によって自動制御を行うインテリジェントヒートモジュールも含まれる。多様な付属電気ヒーターは、バイメタルにより制御されるプレヒーターバルブと膨張性のろう物質を含む自動温度調節コントローラーの採用で、より完成度を高めている。


簡易メンテナンス
エレメント交換時のメンテナンスを簡便化するため、自動排水機能付き集塵箱も使用。新しいポンプデザインにより、最低温度でもフィルタへの燃料吸引、排出が確実にできる。尚、種々のメンテナンスインジケーターは、脂肪酸メチルやバイオディーゼルなどの代替燃料への適用も可能。


Mahle製フューエルフィルタモジュールの利点
・超微細粒子分離用多層式melt-blownフィルター
・小型ユニットによる高効率な水分分離
・簡便なメンテナンス
・環境にやさしいメタルフリーフィルターの採用
・顧客仕様製品
・モジュール構造


<最新のオイルフィルター:遠心力と新媒体>

オイルフィルターに対する大幅な要求増加に対応するため、Mahleはメンテナンスサービスの頻度削減、エンジン部品保護の最適化を目指す技術開発に取り組む。


メンテナンス頻度削減
フィルタ媒体は合成樹脂繊維が最大30%含まれる混紡セルロース繊維から成る。これにより、汚れ保持力を大幅に改善すると共に、オイルの劣化に対する抵抗度を向上する。メンテナンスインターバルは乗用車で最大50,000km、商用車で150,000kmが達成できる。


100%合成繊維
フィルター素材、ポリエステルファイバー、プラスチック補強繊維を組み合わせたフィルター媒体は100%合成繊維。フィルターは100%メタルフリーで、プラスチックエンドディスクに組み込まれ完全焼却処分が可能。
