BYD Yangwang U8 分解調査・3Dスキャンデータ/BOM
概要
マークラインズは、BYDが大型オフロード車市場に投入した最高級モデルの、Yangwang U8(ベース価格約2,300万円)を購入し、2024年8月に開設したベンチマークセンターでの車両ベンチマーク第一弾として、構造分析レポート(含むBOM、3Dスキャンデータ)の販売をしております。
このたび、2025年8月にベンチマークセンターが設立1周年を迎えるにあたり、日頃のご愛顧に感謝の気持ちを込めて、本レポートを2025年12月末までの期間限定で、下記の特別価格にてご提供いたします。

販売レポート概要、価格
■

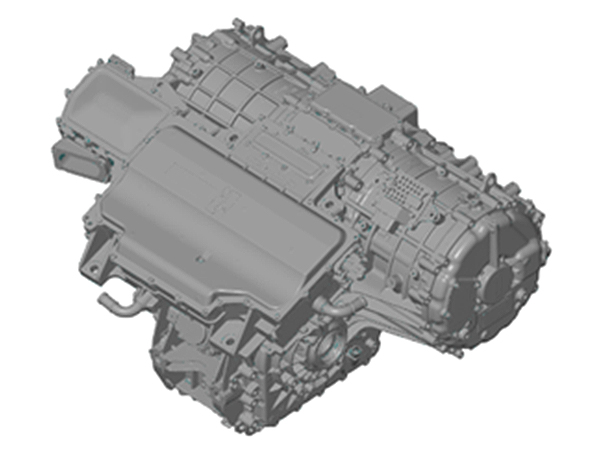

eパワートレイン、e-Axle構造分析&コスト分析レポート
400 ← 520 万円(税別)
e-Axleは出力1kWあたりのコスト効率がトップクラス
インバーターはBYD内製のSiC搭載
- eパワートレイン構造分析:eパワートレインの構成
特徴解説、パッケージング3Dスキャンデータ - e-Axle構造分析:e-Axleの部品構成、インバーター、モーター
減速機の構造解説、3Dスキャンデータ - モーターコスト分析:モーターの部品構成、コスト分析
- インバーターコスト分析:インバーターの部品構成、コスト分析

■

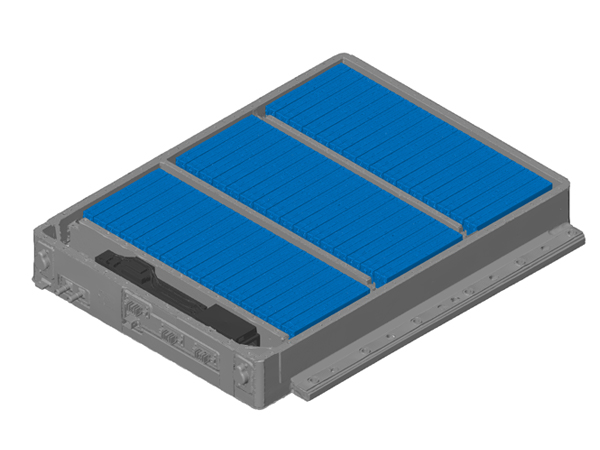

バッテリーパック構造分析レポート(バッテリーセル現品付)
180 ← 350 万円(税別)
バッテリーは189セルで605Vのリン酸鉄 短ブレードバッテリー
バッテリーケースは水上走行に対応した防水構造とオフロードに対応した高強度構造
- バッテリー構造分析:バッテリー部品構成図、構造解説、冷却プレート水路経路/形状、パック内配線図、3Dスキャンデータ
- バッテリーセル(1枚)現品付き

■

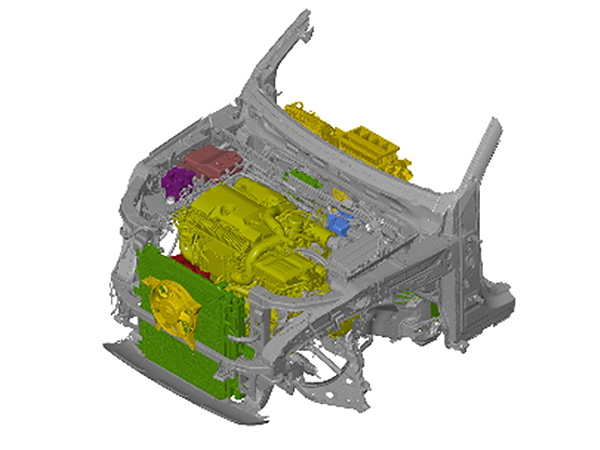

サーマルマネージメント構造分析レポート
180 ← 230 万円(税別)
高電圧関連部品は専用の水冷回路により温度コントロール
バッテリーは、冷媒で冷却された専用の水冷回路により温度コントロール
- サーマルマネージメント構造分析:
サーマルマネージメント関連部品構成図、構造解説
サーマルマネージメントシステムダイヤグラム、3Dスキャンデータ

■
フルレポート
530 ← 800 万円(税別)

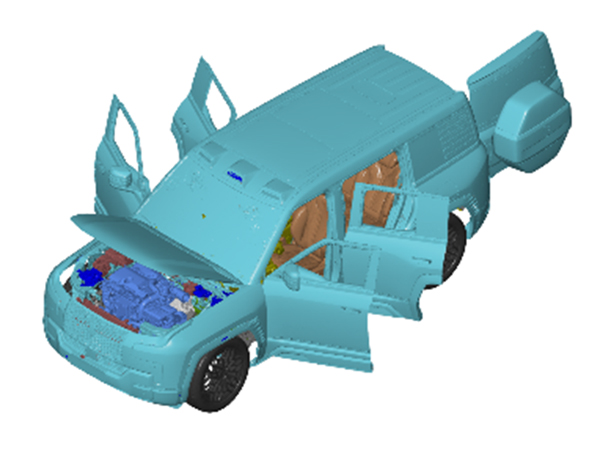

- 上記全てを含むレポート + フルビークル3Dスキャンデータ/BOM

上記以外の部品調査、3Dスキャンデータのご要望がありましたら、下記問い合わせ先にご連絡下さい。
また、分解後の部品販売も行っております。販売中の部品についてはこちらをご覧ください。
特徴技術
- BYD独自の個別輪駆動(IWD: individual wheel drive)
4つの独立した電気モーターで車輪を駆動、左右の車輪を逆方向に回転させることで、スライド縦列駐車、タンクターンが可能 - ブレードバッテリー(リン酸鉄リチウムイオン)
容量:49.05kWh、総電圧:800V、Cell to Chassis - 緊急フロートモード
最大1,000mmの深さまで渡河可能 (シュノーケルを装備すると最大1,400mm)
洪水等災害時の緊急避難として、水上航行も可能
(30分間浮上したまま、時速3kmで前進可能) - オフロード車専用インテリジェント油圧車体制御システム
サスペンション総調整ストローク:150mm、
最大ウエーディング深さ:1m
ワンクリックで本体を水平にできる - 先進インテリジェント運転支援システム
ライダー3個、ミリ波レーダ5個、超音波レーダ14個、
高解像度カメラ16個を含む38個のセンサーを搭載 - オールラウンドで楽しめるスマート キャビン
アクティブサイドサポートシート
曲率R800の12.8インチOLEDフレキシブル曲面スクリーン
星空サンルーフ - 自動車向けドローンベイ(調査車両には非搭載)
インテリジェント・ストレージ、自動バッテリー交換、
充電管理、ワンクリックでのドローン離陸と着陸が可能
諸元
BYD Yangwang U8 中国仕様2023年モデル
全長x全幅x全高 | 5319x2050x1930mm |
---|---|
ホイールベース/トレッド前/後 | 3050/1740/1731mm |
空車時装備重量 全/前軸/後軸 | 3460/1730/1730kg |
エンジン排気量/排ガスレベル | 1997cc(発電専用)/国6 |
エンジン定格出力/回転数 | 200kW/5000rpm |
車両駆動方式 | 4モーター駆動力各輪制御 |
走行モーター形式 | 永久磁石式同期モーター |
最高/定格出力(1モーターx4) | 880/260kW |
駆動バッテリー容量 | 49.05kWh |
最高速度/登坂能力/渡渉水深 | 200km/h /100%/ 1m |
