リバースエンジニアリングCADおよびFEMデータの販売

自動車の開発支援に定評のあるエンジニアリング会社がリバースエンジニアリングした車両のデータ販売を開始しました。



データ概要

  • 実車解体・SCAN・部品や結合特性調査結果をもとに車両全体および各部品の3D CADデータ及びFEMモデル販売
  • 部品個々にいたるまでの構造・構成の把握と強度/剛性評価を可能としたCADデータおよびFEMモデルとして提供
  • 材質別でのCAD表現
  • 1モデルで多種多様な研究、評価に活用可能
  • CAD、FEMモデル内にも質量、板厚、材質などの特性が入力されているため、EBOMを見ながらの面倒な作業の極小化が可能
  • 三次元で完成車重心および慣性主軸方向とモーメント情報あり(誤差1%未満)
  • 部品、部位別の販売も可能
  • 強度・剛性に寄与する部品は単品形状まで詳細再現

CAD/FEMデータの販売車種

上記以外の車種、部品についても、計測、データ作成サービスを行っております。



VW 8代目 Golf

①車両全体データ

golf_image_001

②全部品展開図

golf_image_002
部品点数
① SUS&WHEEL 212
② POWER TRAIN 25
③ ACCEL&BRAKE 21
④ STEERING 6
⑤ STIFF 172
⑥ BODY 376
⑦ CLOSING 102
⑧ ELEC 89
⑨ EQUIPMENT 242
⑩ SEAT 304



部品、結合要素をもれなく、高品質で再現しているため、精度の高い大入力強度解析や剛性解析が可能です。

①衝突解析

golf_image_003

②車体剛性解析

golf_image_004



フルカーおよび部位別にCADデータの販売が可能です。

golf_image_005



下記の部位別にCADデータの販売が可能です。

golf_image_006

  • ホワイトボディ
  • 補強剛性保護部品群
  • クロージング部品
  • 車体外装
  • シャシー
  • 動力系統
  • 12Vアクセサリ系統
  • 車両内装
  • シート

価格はマークラインズまでお問合せ下さい。

golf_image_007

golf_image_008

golf_image_009

golf_image_010

golf_image_011

golf_image_012

golf_image_013

golf_image_014

golf_image_015

以下についてはマークラインズまでお問合せ下さい。

  • 上記以外の部位、部品のベンチマークデータをご希望の場合
  • EBOMやCADデータ、FEMデータなどの項目を絞った購入をご希望の場合
  • 材料、材質および硬度別のCADデータ、CAD表現をご希望の場合



Tesla Model3

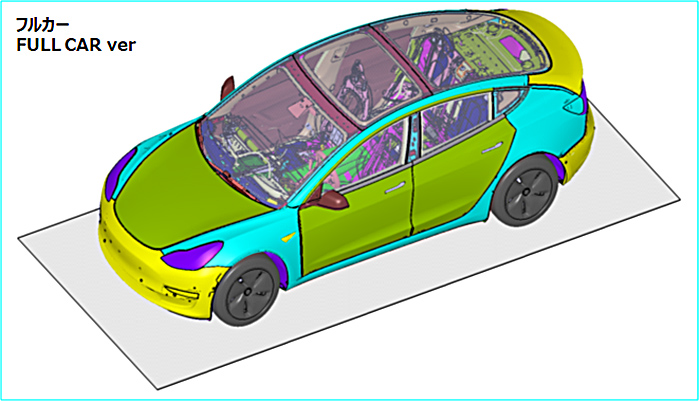

①車両全体データ

image_001

②全部品展開図

image_002



部品、結合要素をもれなく、高品質で再現しているため、精度の高い大入力強度解析や剛性解析が可能です。

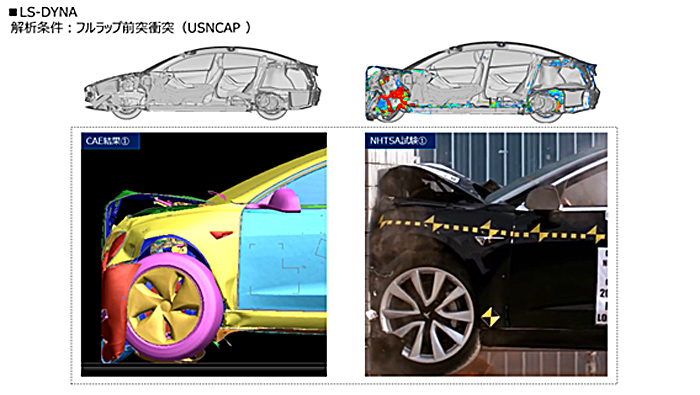

①衝突解析

image_003

②車体剛性解析

image_004



価格

フルカーベンチマークCAD及びFEMデータ : 価格はマークラインズまでお問合せ下さい。

image_005



下記の部位別にもCADおよびFEMデータの販売が可能です。

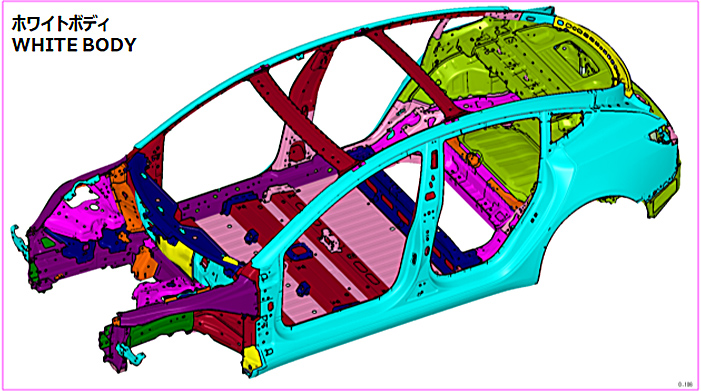

  • ホワイトボディ

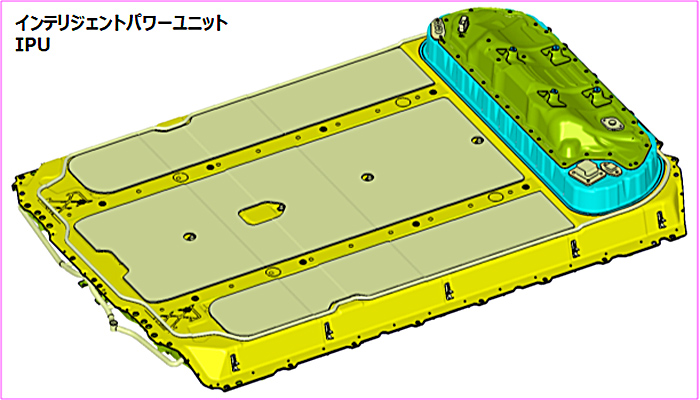

  • IPU(インテリジェントパワーユニット)
  • 補強剛性保護部品群
  • クロージング部品
  • 車体外装
  • シャシー
  • 動力系統
  • 12Vアクセサリ系統
  • 車両内装
  • シート

価格はマークラインズまでお問合せ下さい。

image_006

image_007

image_008

image_009

image_010

image_011

image_012

image_013

image_014

image_015

以下についてはマークラインズまでお問合せ下さい。

  • 上記以外の部位、部品のベンチマークデータをご希望の場合
  • EBOMやCADデータ、FEMデータなどの項目を絞った購入をご希望の場合
  • 材料、材質および硬度別のCADデータ、CAD表現をご希望の場合



LEGAL DISCLAIMERS & SALES CONDITION (免責約款・営業契約に関するFAQ)

Q:このデータは購入後、複写、配布は可能ですか?
A:このデータの貴社内各部署への複写、配布は可能です。ただし、貴社以外の第三者への情報漏洩等なきよう管理をお願いします。漏洩等が確認された場合は法的に問題となることがあります。



■内容、料金等へのお問い合わせはこちら
マークラインズ株式会社 コンサルティング事業部
担当:浅田
TEL:(03) 4241-3906
FAX:(03) 4241-3900
e-mail:benchmark@marklines.com
