電子回路設計と電源解析を支援する回路シミュレータ　SIMetrix / SIMPLIS

2026/09/10 更新

概要

SIMPLIS は、パワーエレクトロニクス回路の設計に最適化された高速回路シミュレータです。
独自のアルゴリズムにより、スイッチング電源回路の過渡解析を従来のSPICEシミュレータと比較して約10〜50倍高速に実行できます。
SIMPLIS は SPICEベースの回路シミュレータ SIMetrix と統合された環境で提供されており、アナログ回路やミックスドシグナル回路のシミュレーションにも対応しています。

特徴

スイッチング電源向け回路シミュレータ「SIMPLIS」の特徴

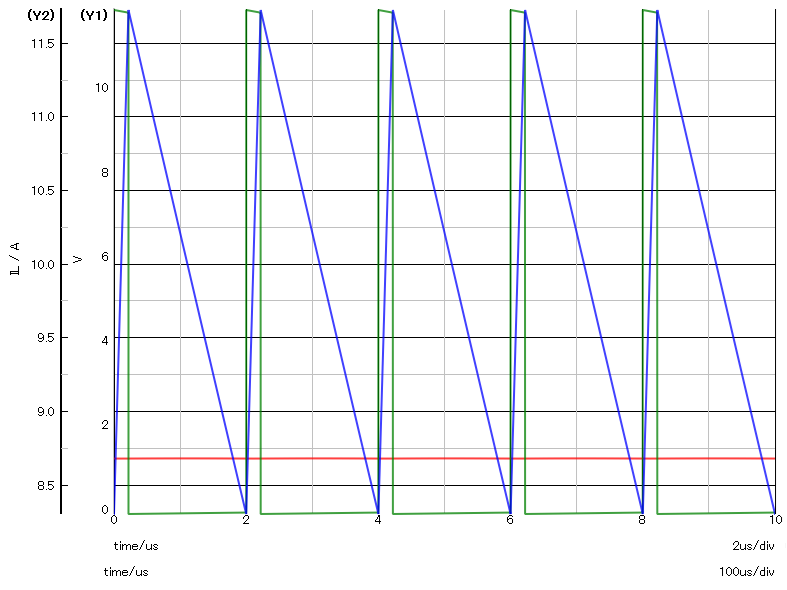

１．スイッチング電源解析に最適化された高速シミュレーション
２．定常動作を効率的に解析
３．アナログとデジタルを組み合わせた回路検証
４．既存SPICEモデルの活用
５．SIMetrixとの統合設計環境

回路シミュレータ「SIMetrix」の特徴
１．SPICEベースの高精度シミュレーション
２．アナログ／デジタル混在（ミックスドシグナル）回路に対応
３．統合された設計・解析環境（IDE）
４．SIMPLISとの統合環境
５．コストパフォーマンスの高いEDAツール

製品URL

https://www.cybernet.co.jp/simplis/

用途・実績

■同期整流型降圧コンバータ回路解析
試作後の実機評価を待たずに、設計前段で電源回路の特性を把握し、設計の最適化が可能

・回路の周期動作を考慮してPOP解析で定常状態を導出
・定常状態での各種評価項目を確認することで、設計前段で電源回路設計を最適化

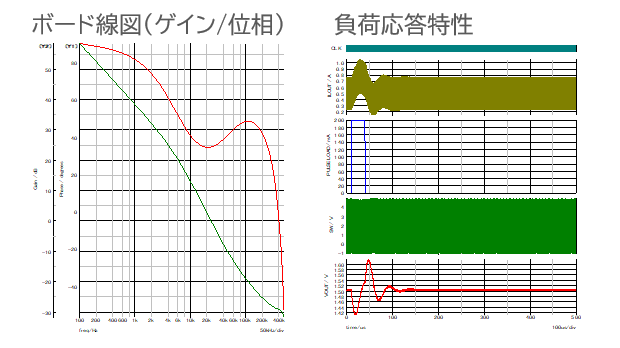

　　-フィードバックループを含めたゲイン/位相特性

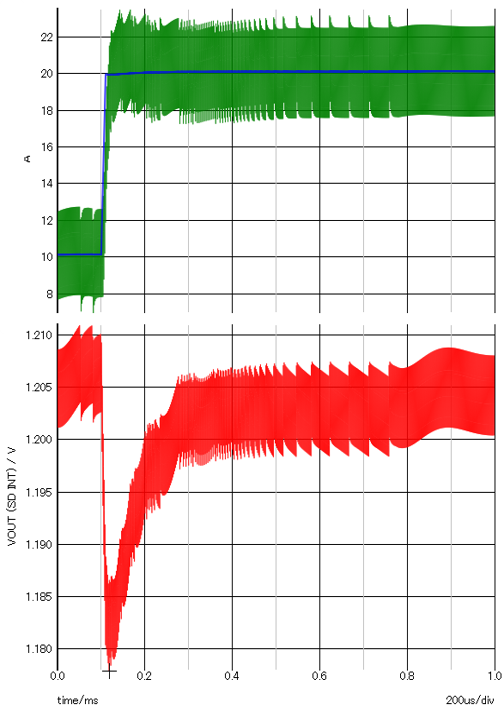

　　-リップル電圧、負荷応答、電圧変動応答

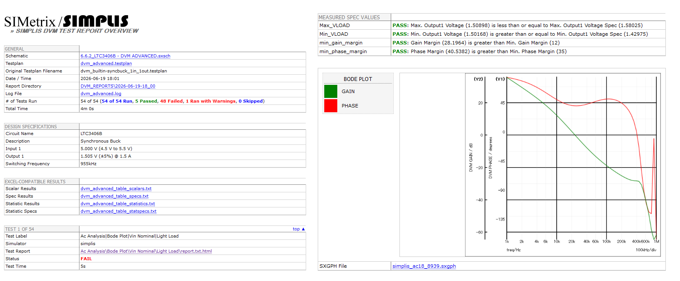

■降圧コンバータ回路評価の自動実行
各条件でのパス、フェイル判定や、波形、詳細な測定結果を含めたレポートが自動で作成されるため、繰り返し作業となりがちな解析条件の変更や、結果確認、レポート作成の工数を大幅に削減

・入力電圧と負荷電流をテスト条件として可変設定
・複数条件の入力電圧、負荷電流の組み合わせでゲイン/位相特性、負荷応答特性解析を自動実行
・各条件でのPass/Fail判定と波形、詳細測定結果を含めたレポートを作成

■インダクタ詳細モデルを用いた損失・熱解析
電源回路としての性能だけでなく、部品の温度上昇や損失も考慮しながら、回路設計の最適化が検討でき、回路設計と磁気設計の連携強化と後工程での手戻り防止を実現

・コアの材料/形状と巻き線構造からインダクタの磁気回路モデルを作成
・部品の損失・発熱を含めた電源回路の最適化検討が可能

その他価格等自由記入欄

■ニュースリリース　2026/7/14
スイッチング電源向け回路シミュレータ「SIMPLIS」アナログ・ミックスド・シグナル回路シミュレータ「SIMetrix」販売開始のお知らせ
https://www.cybernet.co.jp/company/about/news/press/2026/20260714.html
