【大型金型可能】ニーズに合った高精度なプレス金型・加工工程をご提案
概要
長年自動車メーカー様向けプレス部品を生産して来たヨロズの技術・ノウハウを用いて、
お客様のニーズに合った高精度なプレス金型をご提案いたします。
製品CADデーターを衝に成形解析を行い、成形性の評価を
実施し、高歩留まり化に対する工法、工程などのご提案いたします。

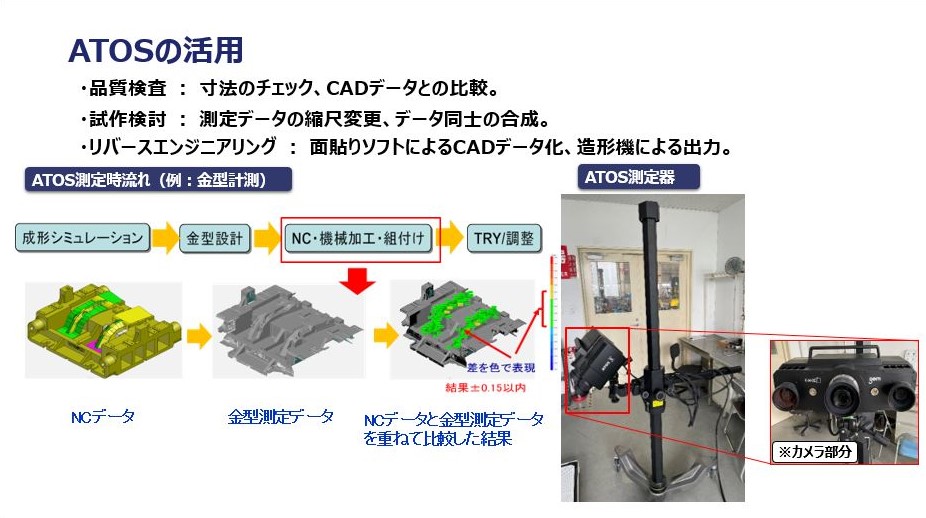

ATOSを活用し高品質の金型を提供する事が可能です。
幅広いラインナップの大型加工機で大型金型(3000×5000の大きさの金型)の加工も可能です。

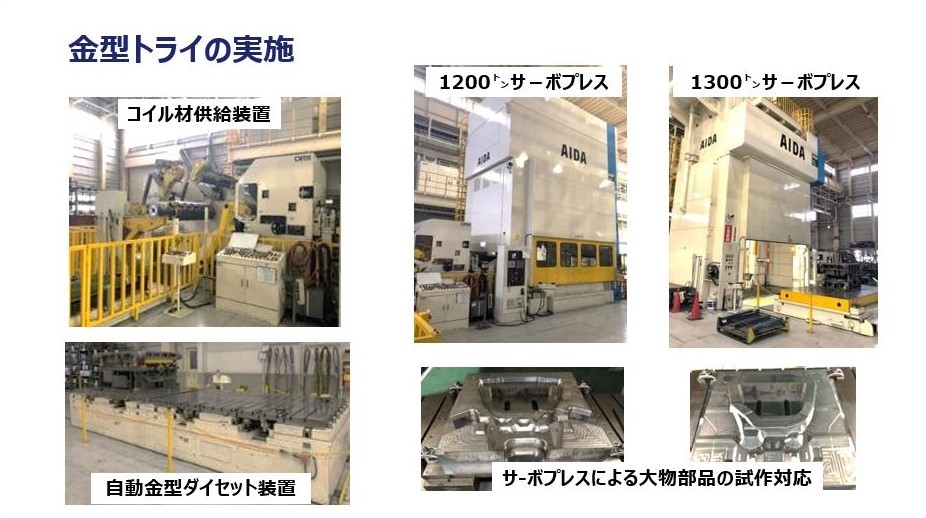

金型トライはサーボプレス機を使用し、量産プレス機に合わせたモーションを採用してトライを
実施することにより、スムーズな量産移行に対応致します。
お客様のニーズに合った高精度なプレス金型をご提案いたします。
製品CADデーターを衝に成形解析を行い、成形性の評価を
実施し、高歩留まり化に対する工法、工程などのご提案いたします。
ATOSを活用し高品質の金型を提供する事が可能です。
幅広いラインナップの大型加工機で大型金型(3000×5000の大きさの金型)の加工も可能です。
金型トライはサーボプレス機を使用し、量産プレス機に合わせたモーションを採用してトライを
実施することにより、スムーズな量産移行に対応致します。
特徴
製品CADデーターを衝に成形解析を行い、成形性の評価を
実施し、高歩留まり化に対する工法、工程などのご提案いたします。
ATOSを活用し高品質の金型を提供する事が可能です。
加工方法・工程設定からご提案可能です。
お気軽にご相談ください。
実施し、高歩留まり化に対する工法、工程などのご提案いたします。
ATOSを活用し高品質の金型を提供する事が可能です。
加工方法・工程設定からご提案可能です。
お気軽にご相談ください。
製品URL
https://www.yorozu-corp.co.jp/technology/kanagata/
用途・実績
◆ 製作可能分野 ◆
鋼板プレス金型(自動車部品他)
※お気軽にご相談ください
★ 製作実績 ★
・自動車メーカー様 シャシー部品/車体部品金型
・自動車部品メーカー様 シャシー部品/車体部品金型
鋼板プレス金型(自動車部品他)
※お気軽にご相談ください
★ 製作実績 ★
・自動車メーカー様 シャシー部品/車体部品金型
・自動車部品メーカー様 シャシー部品/車体部品金型
設備
■機械加工設備
・ マシニングセンター(機械加工機) 23台
門形高速5面加工機(APC付)(8台)/門形マシニングセンター(4台)
/縦形高速マシニングセンター(APC付)(5台)/縦形マシニングセンター(1台)
/横形マシニングセンター(APC付)(5台)
・ 2次元/3次元レーザー加工機 3台
・ 3次元デジタイザー機 1台
・ 放電加工機、ワイヤーカット放電加工機 8台
・ 平面研削盤 2台
・ NC旋盤 1台
・ 3Dプリンター 2台
■プレス加工設備
・ 1200㌧サーボプレス(コイル材供給装置付) 1台
・ 1300㌧サーボプレス 1台
・ 700㌧ 機械式プレス 1台
・ 500㌧ 機械式プレス 3台
・ 200㌧ 機械式プレス 1台
・ 30㌧ 油圧式プレス(ダイスポッティングプレス) 1台
■設計設備
・ 金型 CAD/CAM/CAEシステム 49台
CADシステム(CADmeister )(28台)
CAMシステム(CADmeister 、WorkNC、Mastercam)(17台)
CAEシステム (4台)
プレス成型性シミュレーション(Auto Form、PamStamp)
強度解析(ANSYS)
トランスファーシミュレーション(CADmeister )
・ 設備 CAD/CAEシステム 15台
CADシステム(iCAD/SX)(14台)
CAEシステム ロボットシミュレーション(MotoSim EG)、強度解析(KSWAD)(1台)
■品質保証設備
・ CNC3次元測定機(ミツトヨ APEX) 2台
・ 多関節型非接触3次元測定機(FARO EDGE) 1台
・ 多関節型有接触三次元測定機(ベクトロン) 1台
・ ATOS 5 1台
詳細はお問い合わせください。
・ マシニングセンター(機械加工機) 23台
門形高速5面加工機(APC付)(8台)/門形マシニングセンター(4台)
/縦形高速マシニングセンター(APC付)(5台)/縦形マシニングセンター(1台)
/横形マシニングセンター(APC付)(5台)
・ 2次元/3次元レーザー加工機 3台
・ 3次元デジタイザー機 1台
・ 放電加工機、ワイヤーカット放電加工機 8台
・ 平面研削盤 2台
・ NC旋盤 1台
・ 3Dプリンター 2台
■プレス加工設備
・ 1200㌧サーボプレス(コイル材供給装置付) 1台
・ 1300㌧サーボプレス 1台
・ 700㌧ 機械式プレス 1台
・ 500㌧ 機械式プレス 3台
・ 200㌧ 機械式プレス 1台
・ 30㌧ 油圧式プレス(ダイスポッティングプレス) 1台
■設計設備
・ 金型 CAD/CAM/CAEシステム 49台
CADシステム(CADmeister )(28台)
CAMシステム(CADmeister 、WorkNC、Mastercam)(17台)
CAEシステム (4台)
プレス成型性シミュレーション(Auto Form、PamStamp)
強度解析(ANSYS)
トランスファーシミュレーション(CADmeister )
・ 設備 CAD/CAEシステム 15台
CADシステム(iCAD/SX)(14台)
CAEシステム ロボットシミュレーション(MotoSim EG)、強度解析(KSWAD)(1台)
■品質保証設備
・ CNC3次元測定機(ミツトヨ APEX) 2台
・ 多関節型非接触3次元測定機(FARO EDGE) 1台
・ 多関節型有接触三次元測定機(ベクトロン) 1台
・ ATOS 5 1台
詳細はお問い合わせください。
