測定性能、速度、汎用性と優れたバランスで現場の生産性をサポート!高精度非接触計測システム 「オプトクイック」
概要

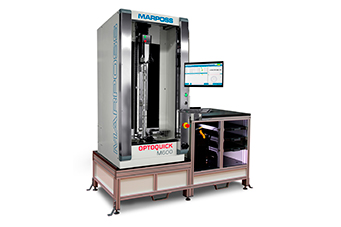

オプトクイックは、光学画像を取得解析し、カム/クランク/ギア/ドライブシャフトなど様々なワークを高精度且つ短時間で測定します。


動画
特徴
1. 高速で高精度
・最先端の画像処理技術で正確で安定した高精度な測定を数秒で実現
2. 高い柔軟性
・1台で多種部の測定が可能であり、同一生産エリアでさまざまなワークを製造可能
・操作性に優れ、測定結果が分かりやすく効率よく迅速な作業が可能
3. マルチセンサー

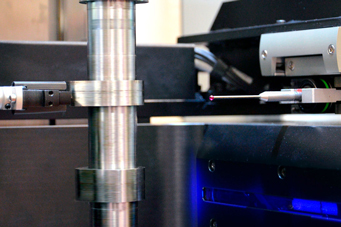

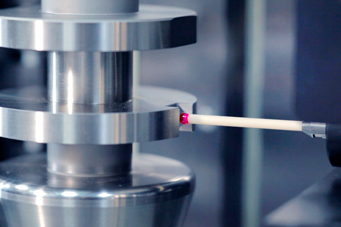

・光学式センサ以外に3種類の接触式センサによって穴、軸振れ、カム、ハーフ
ストロークなどあらゆる形状の測定に対応
・接触式と非接触式技術を組み合わせることで大きな相乗効果を発揮
4. 作業性の向上
・製造マシンのすぐ横に設置することで、部品の移動や検証にかかる無駄な時間を削減
・新規の部品を生産する場合も構成ファイルを追加することで簡単に対応可能
・最先端の画像処理技術で正確で安定した高精度な測定を数秒で実現
2. 高い柔軟性
・1台で多種部の測定が可能であり、同一生産エリアでさまざまなワークを製造可能
・操作性に優れ、測定結果が分かりやすく効率よく迅速な作業が可能
3. マルチセンサー
・光学式センサ以外に3種類の接触式センサによって穴、軸振れ、カム、ハーフ
ストロークなどあらゆる形状の測定に対応
・接触式と非接触式技術を組み合わせることで大きな相乗効果を発揮
4. 作業性の向上
・製造マシンのすぐ横に設置することで、部品の移動や検証にかかる無駄な時間を削減
・新規の部品を生産する場合も構成ファイルを追加することで簡単に対応可能


製品URL
用途・実績
用途:寸法、位置、形状測定
(カムシャフト、クランクシャフト、ギアシャフト、ドライブシャフトなど)
下記課題を抱えるお客様向け:
・ワークの測定箇所が多く、時間がかかる
・多品種ワークの測定管理
・ワークごとに測定器の調整が必要で、調整に時間がかかる
・ヒューマンエラーで、NG品を後工程へ流してしまった
(カムシャフト、クランクシャフト、ギアシャフト、ドライブシャフトなど)
下記課題を抱えるお客様向け:
・ワークの測定箇所が多く、時間がかかる
・多品種ワークの測定管理
・ワークごとに測定器の調整が必要で、調整に時間がかかる
・ヒューマンエラーで、NG品を後工程へ流してしまった
その他価格等自由記入欄
価格情報:お問合せください。
<基本情報>
-測定範囲
<M600> 長さ 600mm / 外径126mm
<L900> 長さ 900mm / 外径240mm
-最大部品重量
<M600> 15 kg
<L900> 30 kg
-測定システムの寸法 (W x D x H )
<M600> 750 x 1010 x 1518 mm
<L900> 1200 x 1304 x 2604 mm
-計測の不確かさ
長さ(mm): U95 (4+L[mm]/200) µm
外径(mm): U95 (1.5+D[mm]/200) µm
<基本情報>
-測定範囲
<M600> 長さ 600mm / 外径126mm
<L900> 長さ 900mm / 外径240mm
-最大部品重量
<M600> 15 kg
<L900> 30 kg
-測定システムの寸法 (W x D x H )
<M600> 750 x 1010 x 1518 mm
<L900> 1200 x 1304 x 2604 mm
-計測の不確かさ
長さ(mm): U95 (4+L[mm]/200) µm
外径(mm): U95 (1.5+D[mm]/200) µm
