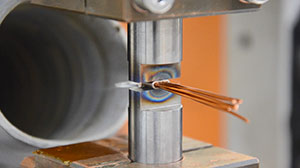

モーターのヒュージングや電装品の端子溶接に適した、アマダウエルドテックの主力製品
・最大1400Aの1次側電流と溶接トランスで、パワーステアリング用から駆動用まで様々なモーターのヒュージングに最適。
　板厚の厚い端子の溶接も可能です。
・接合品質を安定化させる「インターラプト制御」が可能
・多彩な電流制御方式で、異なる材質や寸法にもオールマイティーに対応

直流インバーター式は電流の休止時間がなく、連続的に効率良く熱供給ができます。このため熱効率が良く、短時間で溶接でき熱影響も少なく、
電力消費も抑えることができます。トランスを小型化できるので、自動機への搭載に適しています。

①：インターラプト制御に対応
　ウエルドチェッカー（変位モニター機能付き）で電極の変位量（溶け込み量）を設定しておきます。変位量が設定レベルに達したときにインタラプト信号が
　出力され電流を止めるので、安定した変位量が得られるヒュージングができます。

②：6種類の電流制御方式
　｢1次定電流実効値制御｣｢2次定電流実効値制御｣｢2次定電力実効値制御｣｢1次定電流ピーク値制御｣｢2次定電圧実効値制御｣｢定位相制御｣を選択でき、
　安定した溶接品質を実現します。

③：電源電圧補償機能付き電流リミット制御搭載で、細やかな条件設定が可能
　
　電源電圧補償機能とは
　　通電前の１次側３相電源電圧変動に対してパルスリミットの値を補正する機能です。1次リミッター制御方式にてパルスリミット値設定時に有効です。
　　【例】AC200V入力に対して電圧補正値=100%とした場合
　　　　電源電圧AC190V(-5%)の場合、パルスリミット設定の値パルス幅が5%上がるように補正
　　　　電源電圧AC210V(+5%)の場合、パルスリミット設定の値パルス幅が5%下がるように補正
　
　パルスリミット機能とは
　　溶接電流の立ち上がり時にパルス幅の制限をかける機能です。

④：1次側電流値800Aと1400Aをラインナップ

詳しくは、当社ホームページか最寄りの営業所までお問い合わせ下さい。サンプルテストも是非お申しつけ下さい。

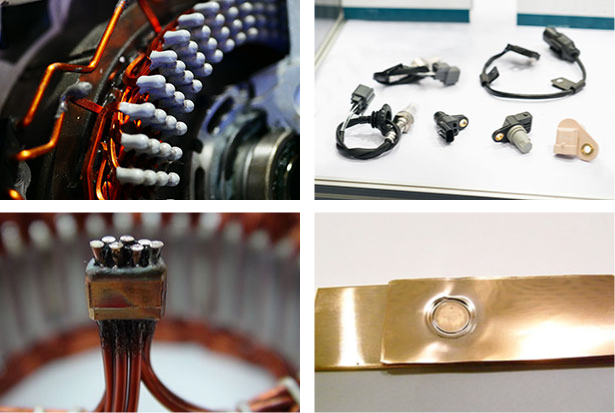

多彩な電流制御方式やインターラプト制御対応といった特長を生かし、様々な製品/アプリケーションに用いることができます。

　・各種モーターの巻き線と端子のヒュージング
　・電装品/センサーの端子溶接
　・接点と端子の溶接
　・ワイヤーのコンパクティング
　　など

当社ホームページ或いは最寄りの営業所にて、皆様からのお問い合わせをお待ちしております。サンプルテストも是非お申しつけ下さい！

生産性や品質向上をもたらす、アマダウエルドテックのシステムソリューション
・溶接機や加工機本体だけでなく搬送用ロボットから治具、ソフトウエアまで、お客さまの仕様に合わせたシステム（FA）をワンストップでご提供します。
　豊富な実績と加工ノウハウでお客さまごとにカスタマイズも可能です。

抵抗溶接システム例

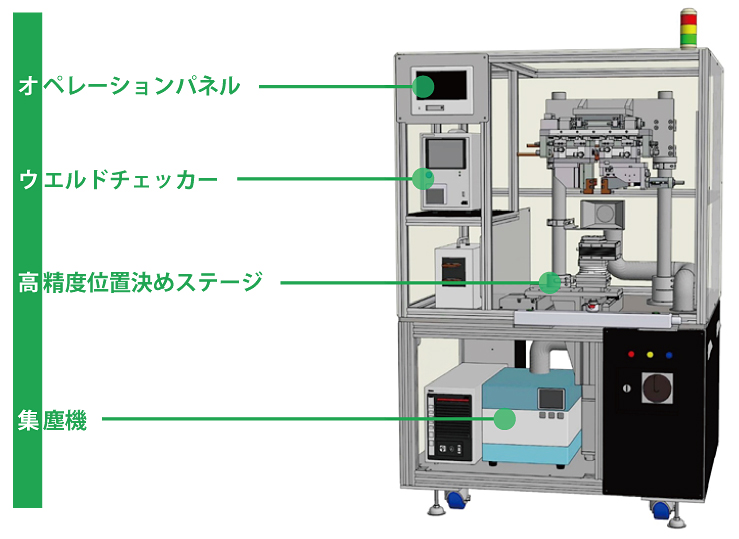

　・モーター向けヒュージングシステム
　・パルスTIG溶接システム

レーザ溶接システム例
　・ガルバノスキャナー搭載　レーザ溶接システム
　・多軸レーザ溶接システム
　・レーザはんだ付けシステム

レーザ加工システム例
　・自動位置決めステージ搭載　レーザマーキングシステム

詳しくは、当社ホームページか最寄りの営業所までお問い合わせ下さい。
