【XEBEC裏バリカッター&パス】 悩みの多い”穴バリ取り” 自動化で高品質に仕上げませんか?
概要
■■■□ XEBEC裏バリカッター&パスとは? □■■■
「XEBEC裏バリカッター&パス」は、バリ取り専用に開発したカッターと、 オーダーメイドの加工プログラム(点群の座標データ)がセットになっている、穴バリ取りの自動化ソリューションです。2次バリの発生を抑制し、バリ取り後の加工幅が均一に仕上がる、高品質な穴バリ取り自動化を実現します。
「XEBEC裏バリカッター&パス」は、バリ取り専用に開発したカッターと、 オーダーメイドの加工プログラム(点群の座標データ)がセットになっている、穴バリ取りの自動化ソリューションです。2次バリの発生を抑制し、バリ取り後の加工幅が均一に仕上がる、高品質な穴バリ取り自動化を実現します。

動画
特徴
1.高品質
3次元自由曲面エッジに発生するバリに対してねじれ刃による最適な切込みで加工を行い、バリ取りによる2次バリ発生を抑制します。完全自動化により手作業行程をなくすことで、安定した品質を実現します。
2.長寿命

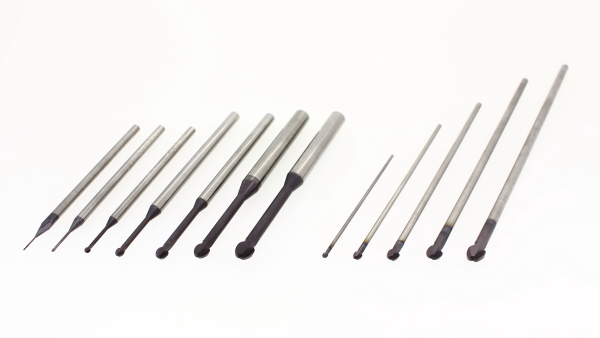

切れ味の良い超微粒子超硬合金製のカッターにはAlTiCrNコーティングを施し、アルミなどの非鉄金属からチタンなどの難削材にも対応できます。被削材に接触するポイントを変化させながら切れ刃全体を使用するため、カッターの長寿命化を実現、大幅なコストカットも望めます。
3.超高速加工
一筆書き(輪郭加工)動作によって、ばね式バリ取り工具の1/5~1/10の短時間でのバリ取りが実現します。時間短縮の実現により、増産の対応も可能になります。
4.様々な穴形状に対応
パス(点群の座標データ)をワークの穴形状に合わせて都度作成するため、1種類のカッターで様々な形状の穴に対応可能です。単純な交差穴はもちろん、偏心交差穴、斜め交差穴など、複雑な穴形状にも対応しています。
5.プログラミング不要
パス(点群の座標データ)はジーベックテクノロジーが作成し、ユーザ様のもとへ納品いたします。インストールしていただくだけで、プログラミング工数を削減できます。
3次元自由曲面エッジに発生するバリに対してねじれ刃による最適な切込みで加工を行い、バリ取りによる2次バリ発生を抑制します。完全自動化により手作業行程をなくすことで、安定した品質を実現します。
2.長寿命
切れ味の良い超微粒子超硬合金製のカッターにはAlTiCrNコーティングを施し、アルミなどの非鉄金属からチタンなどの難削材にも対応できます。被削材に接触するポイントを変化させながら切れ刃全体を使用するため、カッターの長寿命化を実現、大幅なコストカットも望めます。
3.超高速加工
一筆書き(輪郭加工)動作によって、ばね式バリ取り工具の1/5~1/10の短時間でのバリ取りが実現します。時間短縮の実現により、増産の対応も可能になります。
4.様々な穴形状に対応
パス(点群の座標データ)をワークの穴形状に合わせて都度作成するため、1種類のカッターで様々な形状の穴に対応可能です。単純な交差穴はもちろん、偏心交差穴、斜め交差穴など、複雑な穴形状にも対応しています。
5.プログラミング不要
パス(点群の座標データ)はジーベックテクノロジーが作成し、ユーザ様のもとへ納品いたします。インストールしていただくだけで、プログラミング工数を削減できます。


製品URL
https://www.xebec-tech.co.jp/products/bbc/usage.html
用途・実績

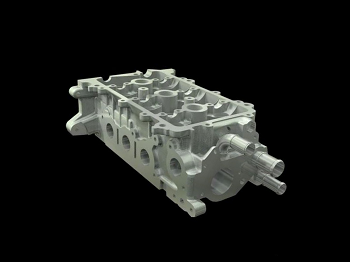

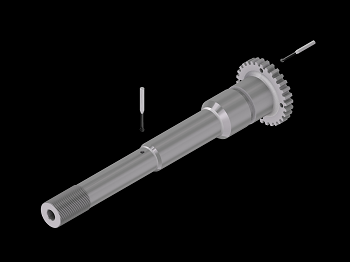

自動車のミッションやエンジン部品、油圧ブロックのバリ取りなど、など、XEBECカッター&パスは幅広い分野で多くの成功を挙げています。品質向上はもちろん、サイクルタイムの短縮や、NG品の発生数減少など、様々な成果に満足していただいています。
□対象バリサイズ・対象材質
対象となるバリサイズは根元厚みが0.1~0.2mm以下の微細バリ(爪で折れる程度)
アルミなどの非鉄金属をはじめ、チタンやインコネルなどの難削材にも使用可能
□対象加工箇所

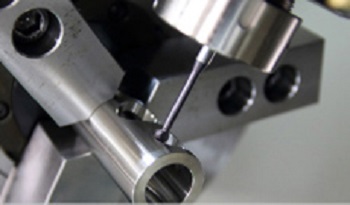

対象加工箇所は工作物穴あけ加工後に発生した穴口元のバリ、抜け側のバリ(裏バリ)
□対象バリサイズ・対象材質
対象となるバリサイズは根元厚みが0.1~0.2mm以下の微細バリ(爪で折れる程度)
アルミなどの非鉄金属をはじめ、チタンやインコネルなどの難削材にも使用可能
□対象加工箇所
対象加工箇所は工作物穴あけ加工後に発生した穴口元のバリ、抜け側のバリ(裏バリ)
設備

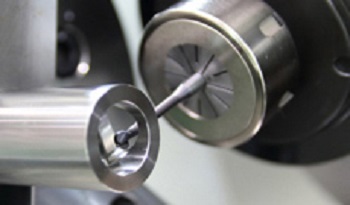

XYZ3軸同時制御ができるマシニングセンタ、XZY3軸およびXZC3軸同時制御*ができる複合旋盤でご使用いただけます。
*使用するには極座標補間が必要です。
*使用するには極座標補間が必要です。
その他価格等自由記入欄
まずは穴バリ無料診断を実施ください!
お悩みの交差穴のバリ取り可否を診断させていただきます。
https://xebec-urabari-cutter.com/index.html
お悩みの交差穴のバリ取り可否を診断させていただきます。
https://xebec-urabari-cutter.com/index.html
