短納期の砂型鋳造 / 試作・小ロット量産のプロフェッショナル

2017/11/22 更新

概要

鋳造品製造の納期や品質でお困りではありませんか？
JMCでは型製作から機械加工まで、社内一貫生産の砂型鋳造で最短３週間での製造に対応致します。
材質は一般的なアルミ・マグネシウム合金から、特殊な耐熱合金まで豊富な実績を有しており、難度の高い条件であっても、”高品質かつ短時間” で製造可能です。

また品質保証においても、三次元測定機による寸法測定に加え、非接触ラインレーザーによる形状測定やX線CTスキャンによる内部欠陥の検査を行うことによって、外観品質と内部品質を両立する管理体制を整えています。

鋳造専門サイト（詳細）
https://www.metal-casting.jp/

特徴

１．木型設計から鋳造、機械加工までを社内一貫生産することで、最短3週間での納品が可能。
２．砂型鋳造でCT7の寸法精度と、高品質の鋳肌を実現（面粗度目安 Ra6.3 - 12.5）。
３．1台～数百台の試作・小ロット量産に対応。
４．1台～5台など極めて小ロットの場合は、砂型3Dプリンターを使った超短納期試作も可能。

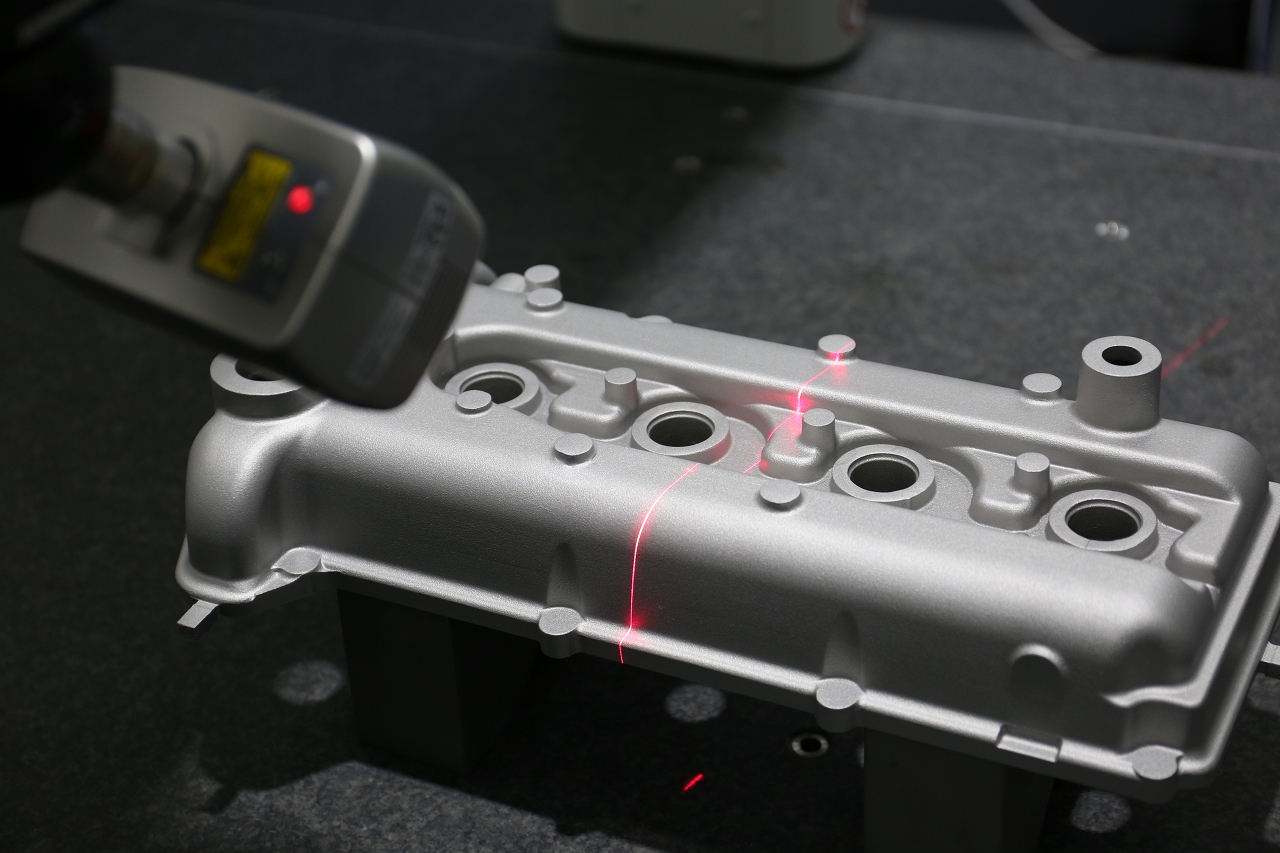

５．三次元測定機による寸法保証、ラインレーザーを使った非接触測定による形状保証、X線CTスキャンによる内部品質保証を実施。
６．幅広い対応合金。
<< アルミ合金 >>
AC2A　AC2B　AC2C　AC4A　AC4B　AC4C　AC4CH　AC7A　ADC12　NH42
<< マグネシウム合金 >>
AZ91D　ZE41A(RZ5)　EV31(Elektron21)　WE54A　AE44

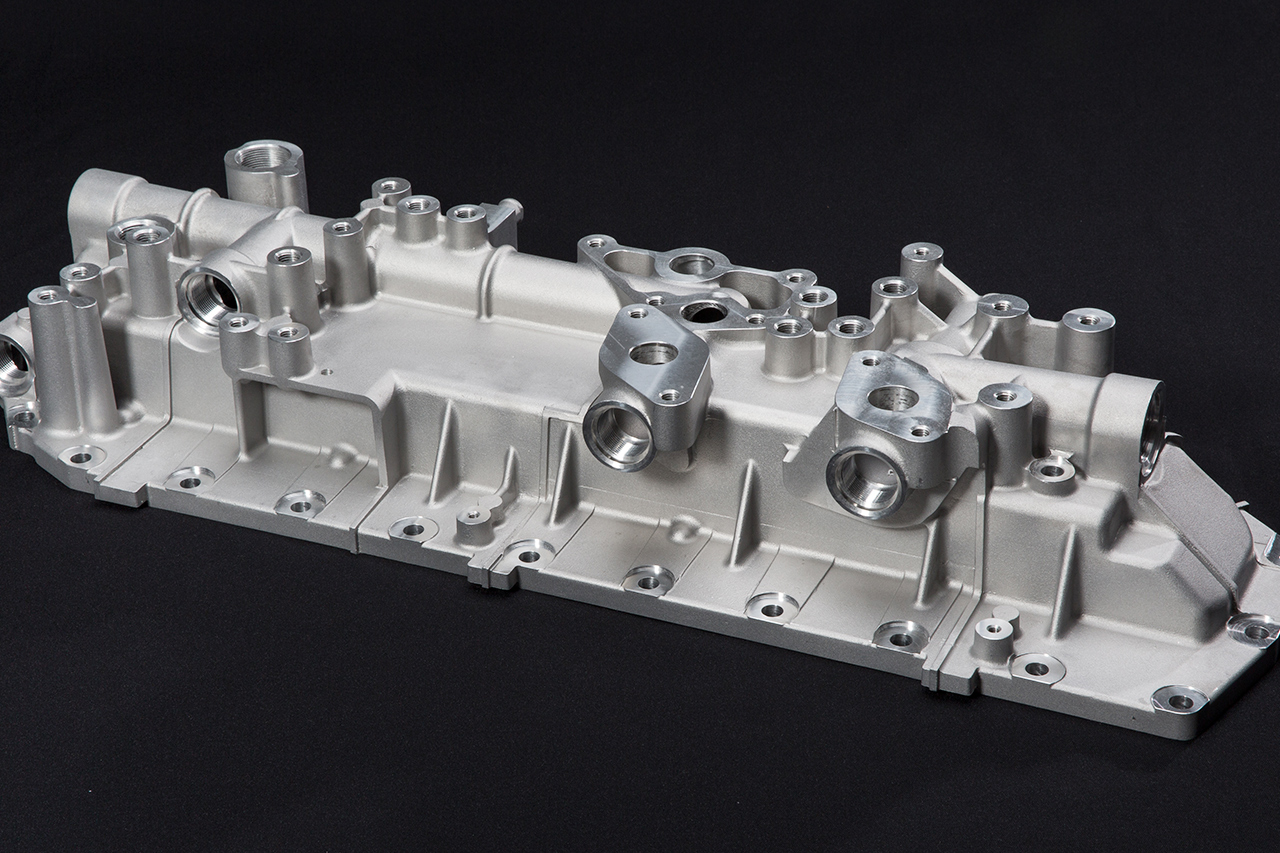

用途・実績

・シリンダーブロック
・トランスミッションハウジング
・PCUケース
・インバータケース（ヒートシンク最薄1.5mm）
・インテークマニホールド
・ドライブトレイン関係部品
・オイルパン
・クランクケース
・ギアケース
・シリンダーヘッド
・シリンダーカバー
・インホイールモーター
・モーターユニット
・ブレーキキャリパー
　他多数

設備

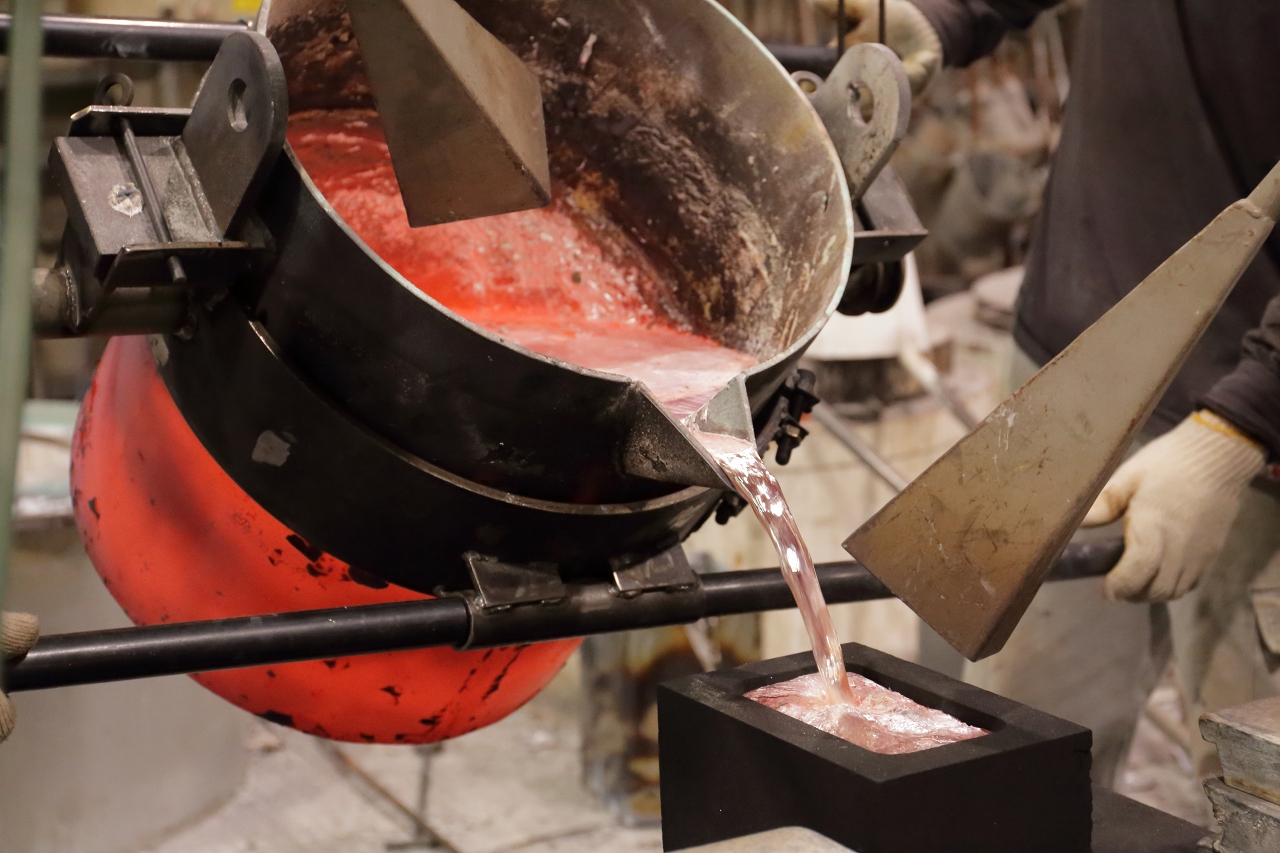

<< 鋳造設備 >>
アルミ溶解炉 4基
マグネシウム溶解炉 1基
5トンミキサー 3基

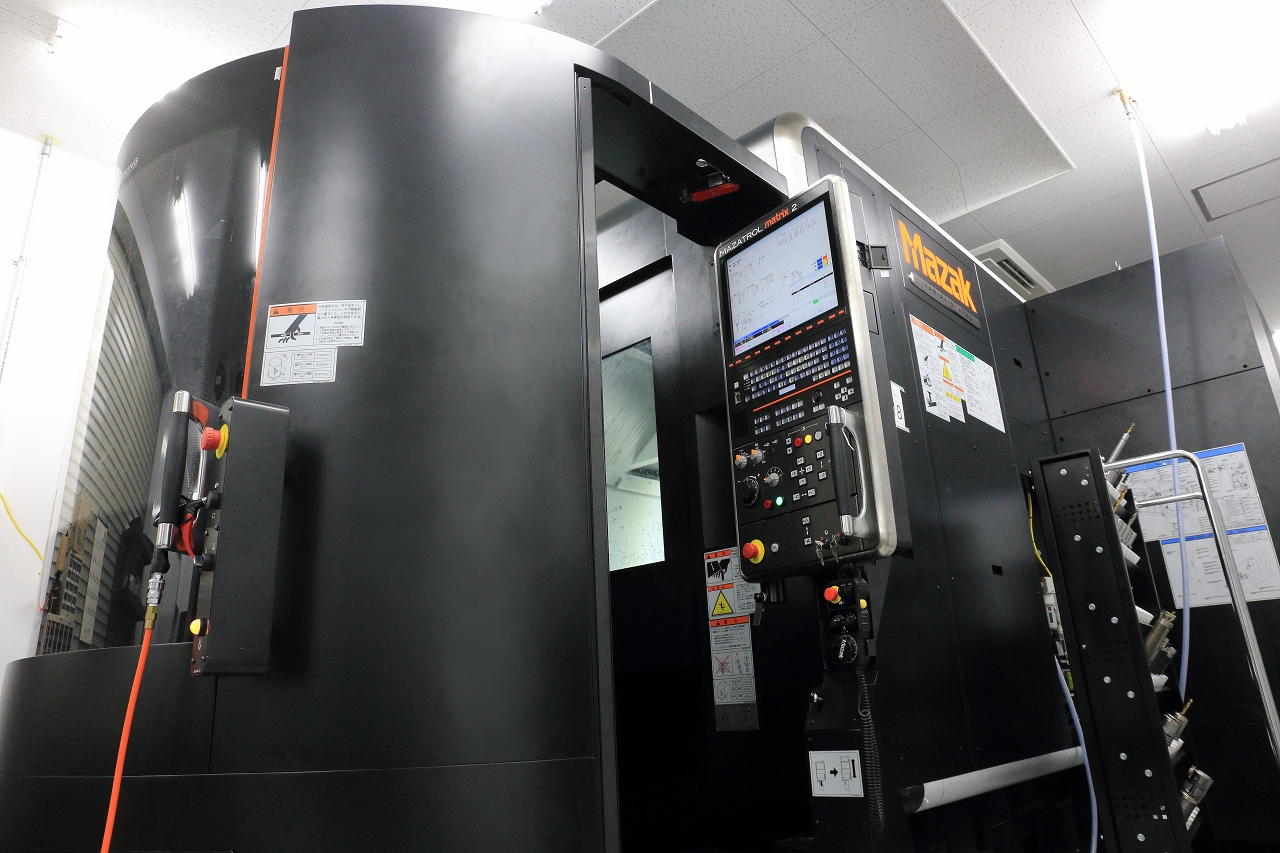

<< 機械加工設備 >>
立形マシニングセンタ 7台
5軸立形マシニングセンタ 1台
CNC旋盤 2台

<< 検査設備 >>
CNC三次元測定機 2台
非接触測定機 1台
ミニフォーカス産業用CT 1台
ナノフォーカス産業用CT 2台
強度試験機 1台
