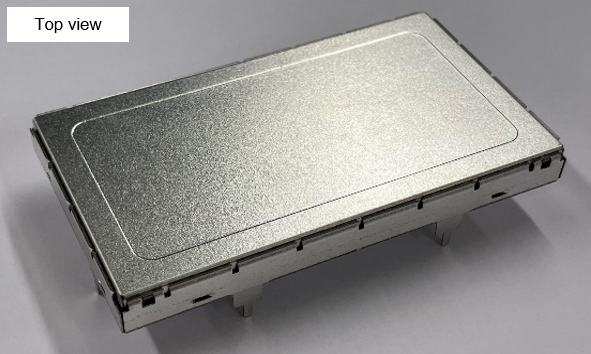

車載向け地デジテレビモジュール（フロントエンドモデル）　SWAN4S

2026/06/10 更新

概要

ISDB-T規格に準拠した日本国内の地デジテレビ放送を受信する、車載地デジチューナモジュールです。
本製品はフロントエンドモデルであり、受信した地デジデータをUSB2.0経由でお客様のメインSoCへ出力します。
既存SoC資産を活用しながら、地デジ機能の開発工数を大幅に削減し、短期間での車載テレビ対応を実現します。
また、RMP（ソフトウェアCAS）を内蔵しており、お客様側でのRMP対応が不要となります。

特徴

【製品仕様】

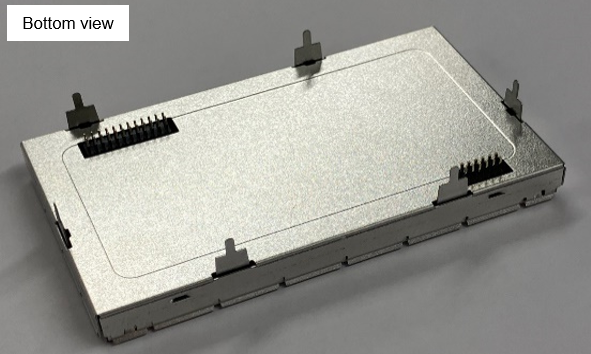

・外形寸法： 81mm x 46mm
・コネクタピン： 12ピン、24ピン
・ピンピッチ： 1.27mm
・入力電源電圧： 3.3V
・動作保証温度範囲： -40 ～ 85℃
・RFアンテナ入力： 4アンテナ
・外部インターフェイス
　－モジュールRESET端子
　－モジュール電源Enable端子
　－USB2.0（MPEG2-TSストリームx2の出力、モジュール制御）　
　（カスタム対応として、USB2.0以外のインターフェイスも検討可能です。）

【地デジテレビSW(LAKE)】※1
オプションとして、お客様環境にて地デジテレビ機能を実現する為に必要となる地デジテレビSW(LAKE)も、ご提供可能です。
LAKEは、チャンネル選曲や番組情報の表示、BML機能等の基本的な機能をサポート可能なソフトウェアとなります。
SWAN4S単体で地デジテレビ機能を実現することはできませんが、別途提供する地デジテレビSW(LAKE)と
組み合わせて使用することで、IVIシステムへの地デジテレビ機能の実装が可能です。

【システム要件】※2
・サポートOS：Linux、Android
・CPU：2GHz以上
・RAM：1G Byte以上
・ROM：50M Byte以上

※1 地デジテレビSW(LAKE)は、オプションでのご提供となります。
※2 上記はフル機能を想定したシステム要件です。機能を制限する場合には、システム要件を緩和できます。

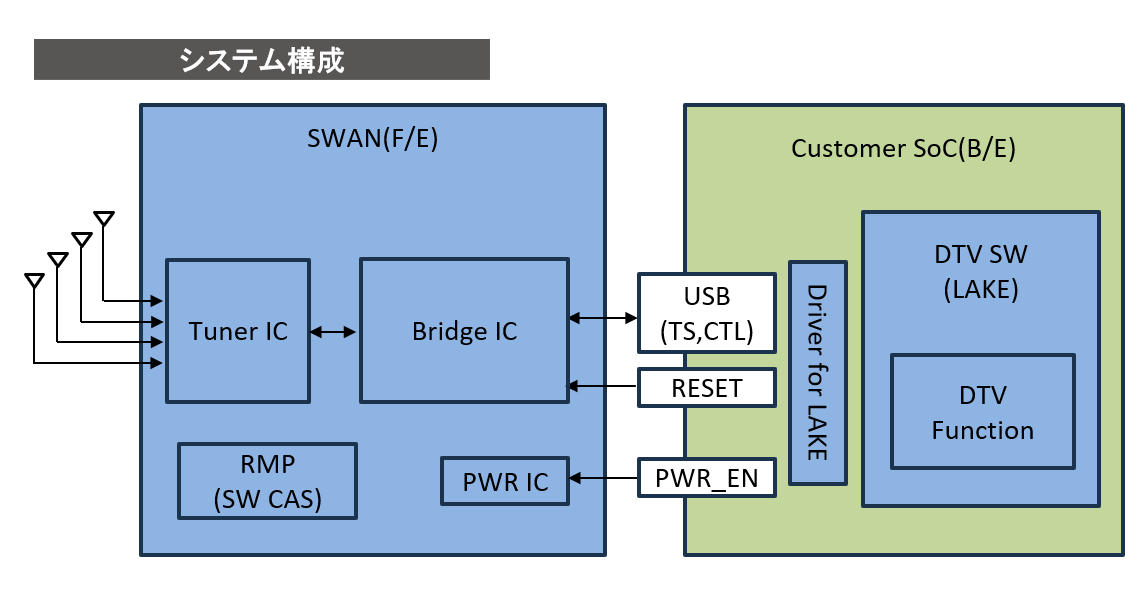

システム構成、ソフトウェア構成のイメージに関しては、以下の表をご確認下さい。
