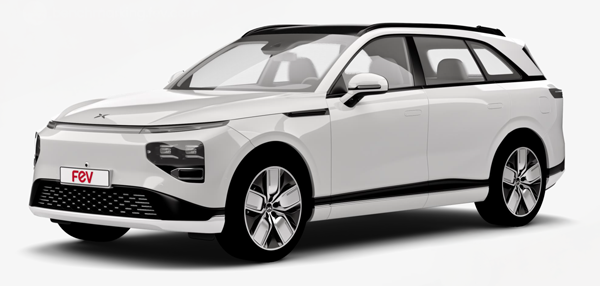

Xpeng G9 2022モデルイヤー(中国仕様)

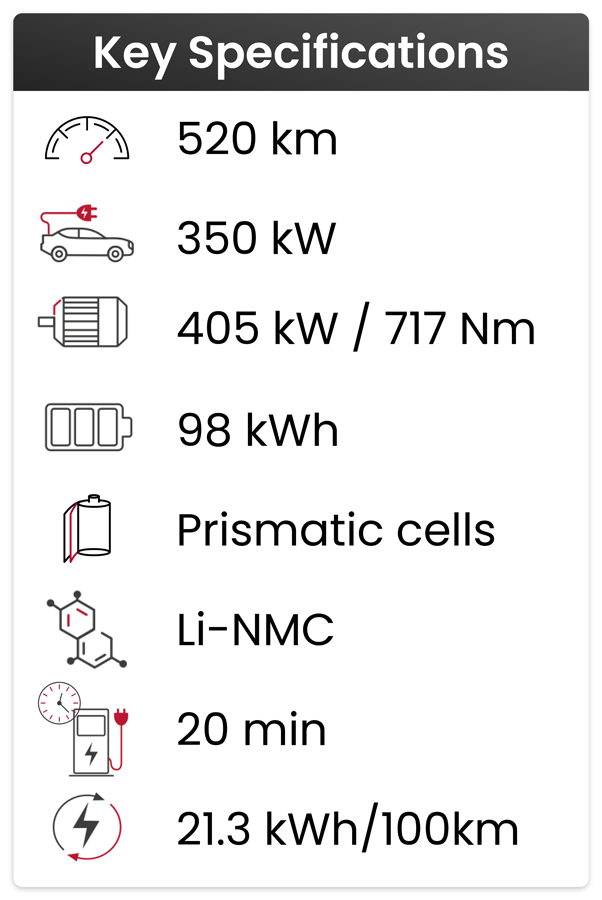

主な特徴

  • SiC技術を搭載した中国初の800Vプラットフォーム
  • 3C以上の出力が可能なバッテリー
  • 350kW、20分で10%から80%まで充電
  • リアeモーターとインバーターを使用して、400V充電を800Vに昇圧
  • XPengはS4超急速充電器(最大480kW)を導入

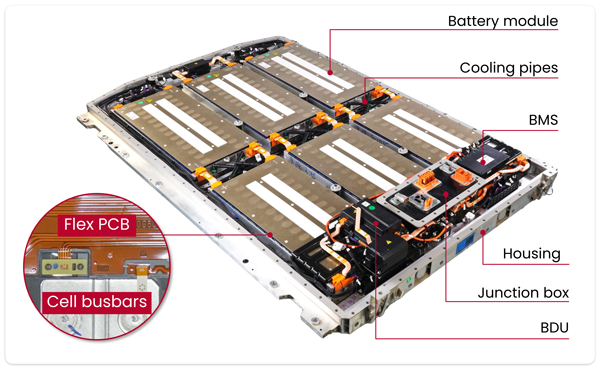

HV バッテリー

  • 98kWh リチウムイオンNMCバッテリーパック
  • 想定セルサプライヤー:EVE / Sunwoda
  • 6つのバッテリーモジュール
  • 168個の角柱セルを直列接続(617V nominal)
  • エネルギー密度:約175Wh/kg
  • 各モジュール下部に単一の冷却プレートを用いた液冷式
  • アルミニウムハウジング、上部SMCカバー、下部スチール製アンダーボディ保護
  • バッテリーパックに一体化されたジャンクションボックス

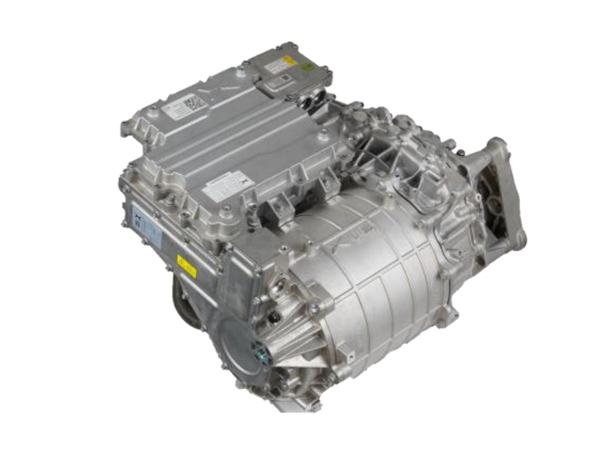

リア EDU(Electric Drive Unit)

  • 最高出力:230kW/最大トルク:430Nm
  • 想定サプライチェーン
    • 電動モーター:Xpeng子会社製
    • インバータ:Inovance製
    • ギアボックス:Magna製
  • 電動モーターの仕様
    • 型式:PMSM
    • 冷却:鋳造チャネルによる間接冷却
  • SiC MOSFETインバータ
  • パーキングロックなしのパッシブオイル冷却式1速ギアボックス

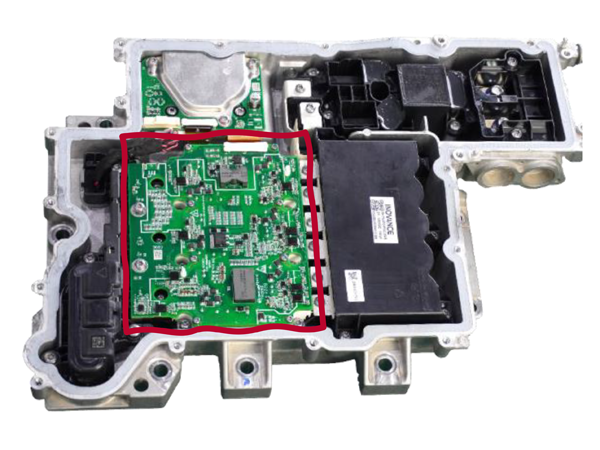

インバータ @ リアEDU

  • 重量: 9 kg
  • 定格電流値(ラベルによる): 420 Arms
  • Starpower製SiC MOSFETパワーモジュール
  • DC端子とAC端子の両方にEMCフィルターを

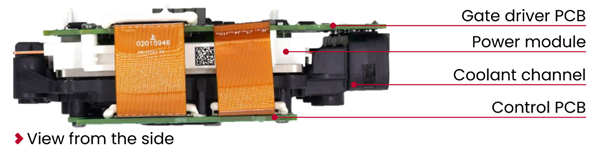

  • 冷却チャネルは、パワーモジュール、ゲートドライバ、制御PCBを1つのプリアセンブリに統合するために使用されます。

レポート概要

以下のレポートをご用意しています。

  • M1.1 – Level-1 ベンチマーク

    計測された車両の主要性能をFEVの有する相場分布の中で比較し、概要性能を示します。

  • M3.11 – 設計ベンチマーク バッテリーパック

    Xpeng G9 には、公称電圧617Vの98kWhバッテリーが搭載されており、Sunwodaの角柱型NMCセルを使用しています。

  • M3.12 – 設計ベンチマーク e-Axle

    フロントEDUは、175kWのピーク電力に対応し、誘導モーター、Si IGBTインバーター、 1速ギアボックスを備えています。
    リアEDUは、230kWのピーク電力に対応し、誘導モーター、SiC MOSFETインバーター、 1速ギアボックスを備えています。
    レポートは、フロントe-Axle、リアe-Axle別々に購入可能です。

  • M3.13 – 設計ベンチマーク OBC

    XPeng G9 では、ベンチマークされたパワーエレクトロニクスに、統合オンボードチャージャーとDC/DCコンバーターが含まれています。

  • M3.21 – コストベンチマーク バッテリーパック

    M3.21購入に当たっては、「M3.11 – 設計ベンチマーク バッテリーパック」とのセット販売となります。

内容、料金等へのお問い合わせはこちら

マークラインズ株式会社 コンサルティング事業部
担当: 薄葉 洋
TEL: (03) 4241-3906
FAX: (03) 4241-3900
e-mail: benchmarkdata@marklines.com
