電極・セパレータの内部観察に inspeXio SMX-225CT
概要
inspeXio[インスペクシオ] SMX-225CTは、業界初の外観カメラによるCTスキャン位置決め機能を
搭載した最新のマイクロフォーカスX線CTシステムです。
X線透視装置は,対象物の内部構造を破壊することなく観察することができ,工業製品の故障原因の究明にも有効な手段となっています。
非破壊で内部の断層像や3次元像が簡単に撮れ、内部の形状観察、寸法計測や密度観察ができるので不良解析や品質管理に威力を発揮します。

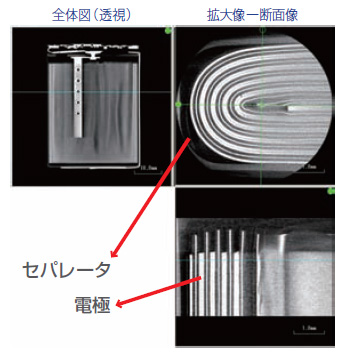

右の画像は任意断面の画像による電極、セパレータの観察例です。
搭載した最新のマイクロフォーカスX線CTシステムです。
X線透視装置は,対象物の内部構造を破壊することなく観察することができ,工業製品の故障原因の究明にも有効な手段となっています。
非破壊で内部の断層像や3次元像が簡単に撮れ、内部の形状観察、寸法計測や密度観察ができるので不良解析や品質管理に威力を発揮します。
右の画像は任意断面の画像による電極、セパレータの観察例です。


特徴
・微小部品から大形部品まで、幅広い範囲の試料に適合したCTです。
開放形X線管を搭載しているため、フィラメント交換で済みランニングコストが安くてすみます。
・外観カメラによるCTスキャン自動位置決め機能を搭載(業界初)
・キャリブレーションが不要
・サンプルに応じたX線条件自動設定機能を搭載(業界初)
・一度CTスキャンを行った後に再度、必要な領域を簡単に拡大してCTスキャンが行えるなど、
簡単な操作で高精細な3次元CT画像が得られる機能を備えています。
・スライド扉指詰め防止機構(ドア・セーフティ)や、X線発生装置管球衝突検知センサーを
標準搭載するなど、十分な安全対策を施しています。
開放形X線管を搭載しているため、フィラメント交換で済みランニングコストが安くてすみます。
・外観カメラによるCTスキャン自動位置決め機能を搭載(業界初)
・キャリブレーションが不要
・サンプルに応じたX線条件自動設定機能を搭載(業界初)
・一度CTスキャンを行った後に再度、必要な領域を簡単に拡大してCTスキャンが行えるなど、
簡単な操作で高精細な3次元CT画像が得られる機能を備えています。
・スライド扉指詰め防止機構(ドア・セーフティ)や、X線発生装置管球衝突検知センサーを
標準搭載するなど、十分な安全対策を施しています。
用途・実績
◆用途
◆主な仕様◆
・X線発生部
開放管 30?225kV、0?1000μA、最大135W
・検出器
イメージインテンシファイア 9/7.5/6/4.5インチ4段可変視野
・搭載可能サンプル
φ300×H300mm、9kg
・CT撮像視野(FOV)
φ5?200mm
◆実績
・リチウムイオン二次電池のX線による内部観察に。
・ダイカスト・アルミ鋳物製品(タービン、キャブレター、アルミ自動車部品)
・自動車用電装部品(ワイヤーハーネス、各種センサー)
◆主な仕様◆
・X線発生部
開放管 30?225kV、0?1000μA、最大135W
・検出器
イメージインテンシファイア 9/7.5/6/4.5インチ4段可変視野
・搭載可能サンプル
φ300×H300mm、9kg
・CT撮像視野(FOV)
φ5?200mm
◆実績
・リチウムイオン二次電池のX線による内部観察に。
・ダイカスト・アルミ鋳物製品(タービン、キャブレター、アルミ自動車部品)
・自動車用電装部品(ワイヤーハーネス、各種センサー)
