REINF B PLR OUTを想定して製作した試作サンプルです。縮尺は1/2なので、実物は全長600mm程度とコンパクトなサイズです。
　当該部位は、国内ではハイテン化が進んでいる一方、海外では既にほとんどがホットスタンプ化されています。いずれにしろ超高強度化による軽量化という意味では目指すところは同じですが、ハイテン、ホットスタンプのどちらも“強度”は上げられても“剛性”はヤング率により決まるため、断面積の拡大等の設計変更を伴わなければ軽量化には繋がりません。自ずと超高強度化に依る薄板化には限界が来るでしょう。
　しかし、こうした材料にエンボス加工を施せば、剛性を容易に向上することができます。つまり、断面拡大などを伴わなくとも、高強度化を利した薄板化による軽量化を実現することができる可能性があるのです。

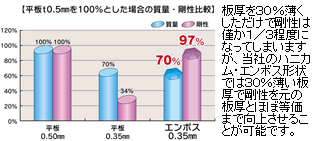

【薄板・軽量化】　エンボスの剛性を利した薄板化が可能でありその分軽量になります。

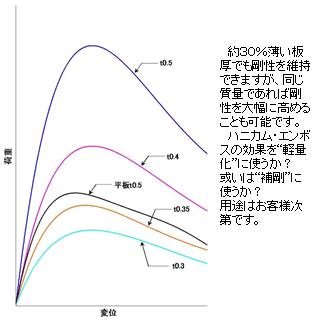

【等価剛性】　薄板化しても剛性を維持することが可能です。
【２ｍｍの隙間があれば】　エンボスの高さは２ｍｍですので僅かな隙間で設定できます。
【材質不変でＯＫ】　軽量化のために比強度の高い高価な材料置換は不要です。
【材質は問いません】　本例はスチールですがアルミ等でも同様の効果がございます。
【高強度材にこそ】　ハイテン等の高強度材も上がるのは強度だけ。ヤング率で決まる剛性は薄くしたら落ちますが、エンボスで補うことができます。　　

◆実績
現状は提案段階であり採用されたモデルはございません。

【技術提携】　住友軽金属工業株式会社

■ハニカム・エンボスがTV東京モーニングサテライトで紹介されました
http://www.tv-tokyo.co.jp/nms/shincyouryu/post_1461.html
注）上記URLの動画が重くて見え難い場合は下記をお試し下さい
http://www.youtube.com/watch?v=p2395GFHxHg
