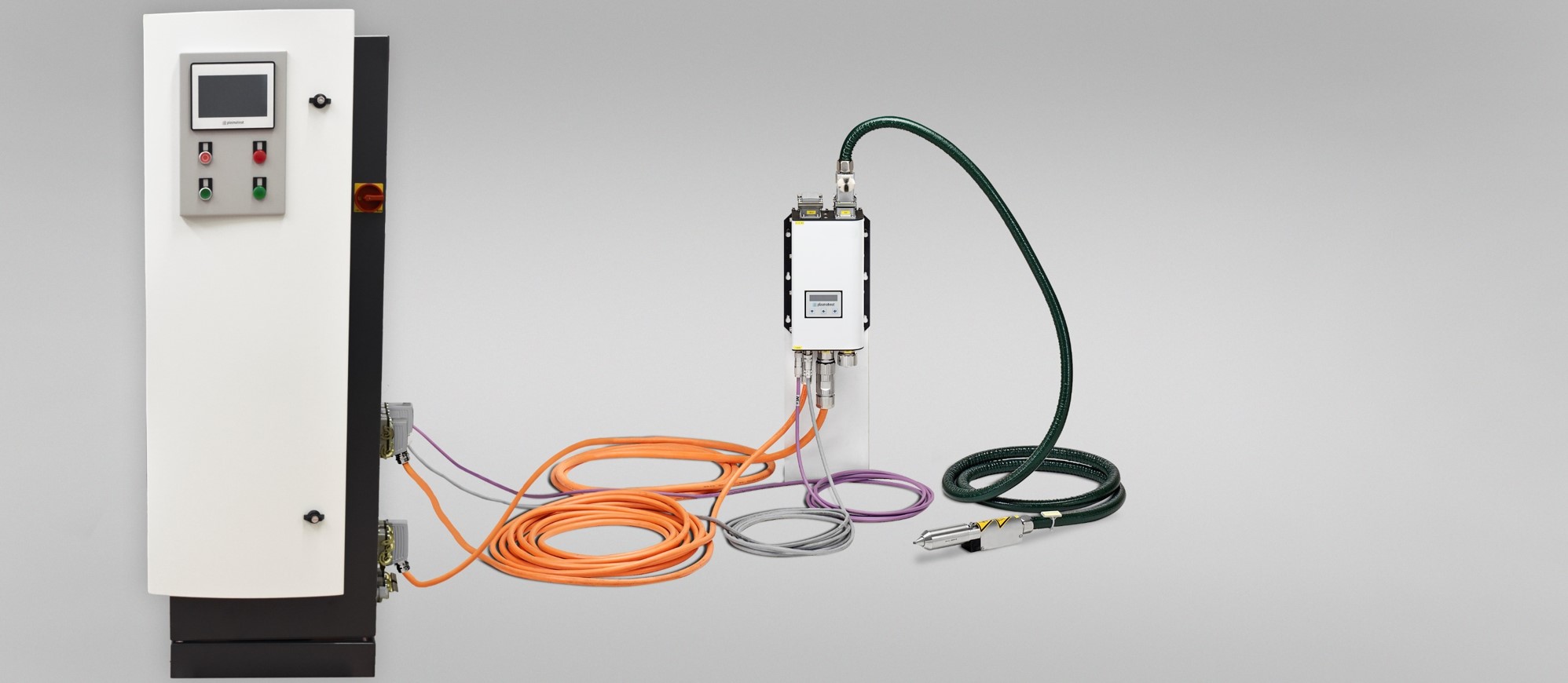

Openair-Plasma® プラズマジェネレーター / プラズマシステムの集中制御・管理。
概要

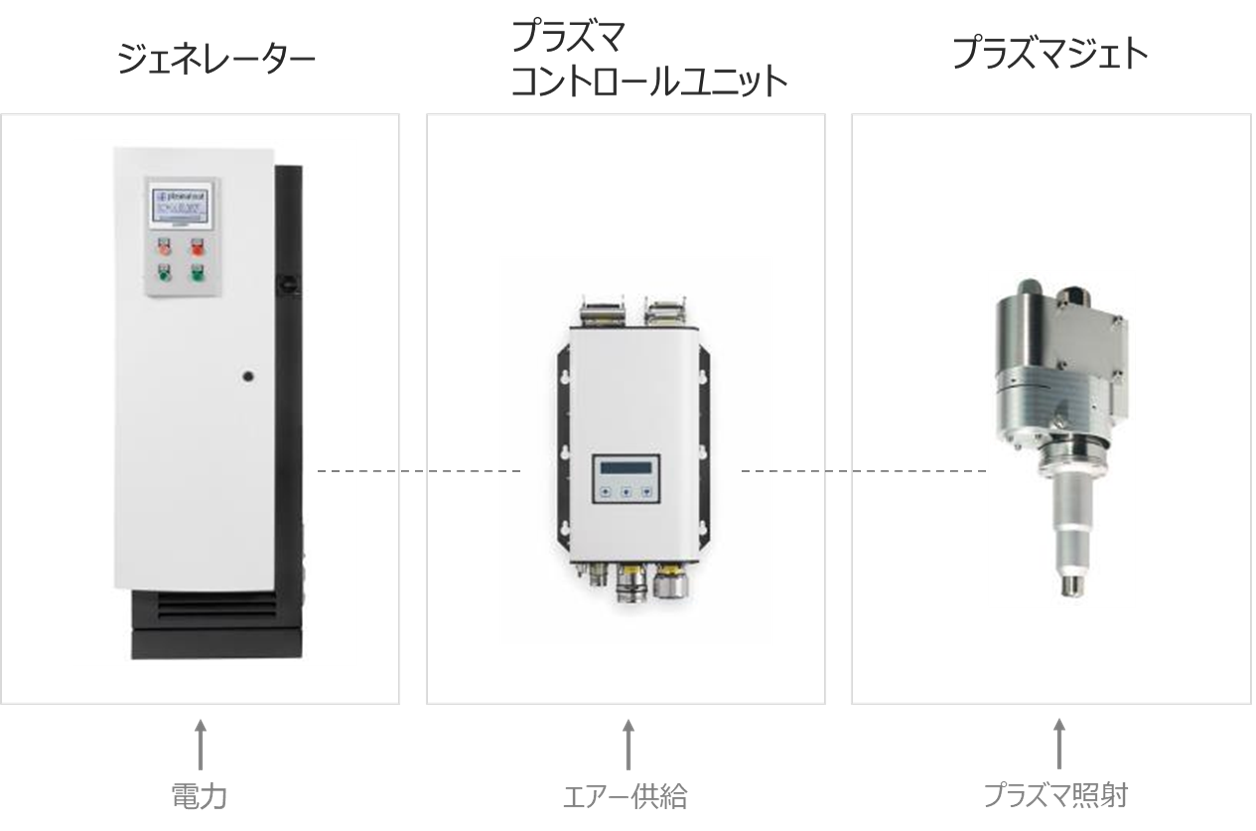

高性能Openair-Plasma® 大気圧プラズマ発生装置システムをジェネレータで操作、幅広い監視、診断、サービス機能を搭載。プラズマジェットノズル内の圧力、電流、電圧や周波数の内蔵アナログ監視とプラズマコントロールにより、高いプラズマ安全性を達成します。タッチパネルでジェネレーターの操作が一目でわかるように表示され、上層・下層コントロールにリンクしています。

動画
特徴
・デジタル高周波プラズマジェネレーター
・パルス・ポーズ変調付ダブルインパルスディスチャージ システム搭載
・最新型高性能半導体パワーアンプ

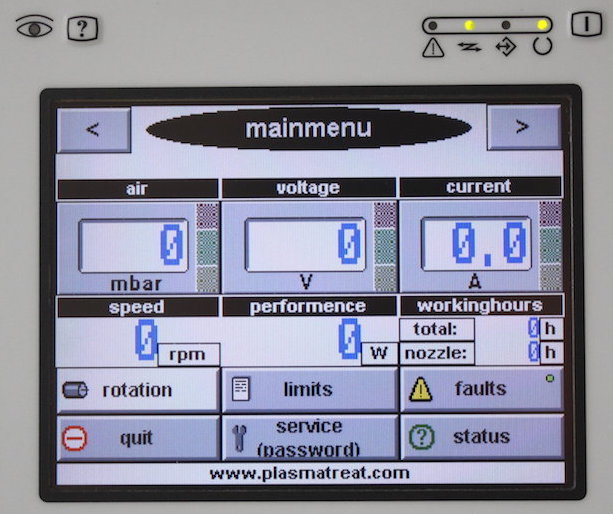

・運転状況やエラーを表示するタッチスクリーン操作パネル
・パワーと周波数制御のコンビネーションで確かなプロセス
・プロセスの高い安全性と再現性のための幅広い監視機能
・マイクロコントローラー内蔵
・ノズル本数に合わせた安定した出力調整
・冗長メモリ、すべての安全機能をダブルチャンネルで重複 カバー
・電装ケースのインターフェースは接続可能な使いやすい 設計
・サービスマニュアル内蔵

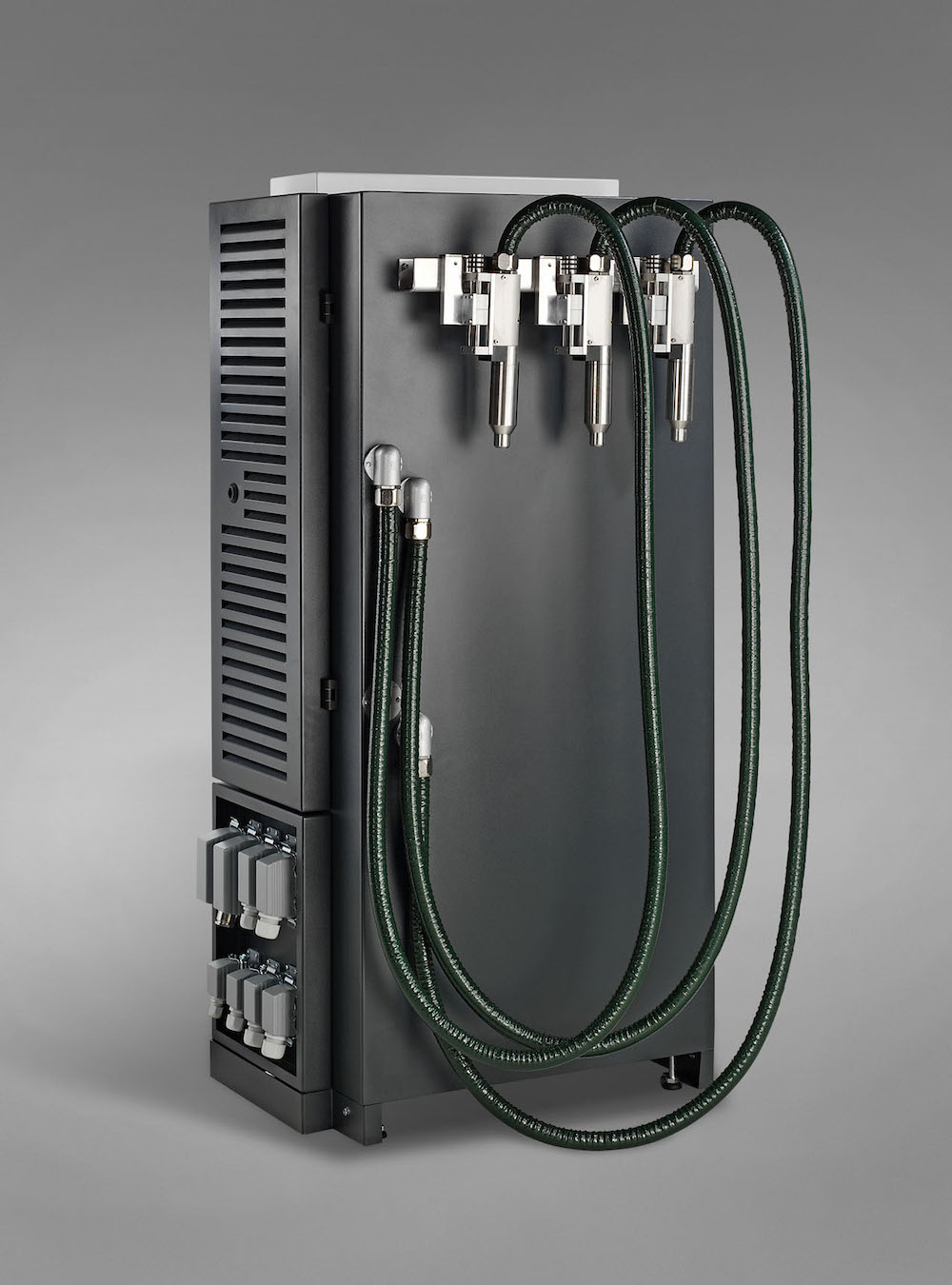

・オプションのハイボルテージトランスフォーマーを内蔵 (Eバージョン)することで、ジェットノズルを直接取り付ける ことができます。
・パルス・ポーズ変調付ダブルインパルスディスチャージ システム搭載
・最新型高性能半導体パワーアンプ
・運転状況やエラーを表示するタッチスクリーン操作パネル
・パワーと周波数制御のコンビネーションで確かなプロセス
・プロセスの高い安全性と再現性のための幅広い監視機能
・マイクロコントローラー内蔵
・ノズル本数に合わせた安定した出力調整
・冗長メモリ、すべての安全機能をダブルチャンネルで重複 カバー
・電装ケースのインターフェースは接続可能な使いやすい 設計
・サービスマニュアル内蔵
・オプションのハイボルテージトランスフォーマーを内蔵 (Eバージョン)することで、ジェットノズルを直接取り付ける ことができます。


製品URL
https://www.plasmatreat.co.jp/plasma-system-components/plasma-generators.html
用途・実績
各産業、分野においてOpenair-Plasma®大気圧プラズマ装置は多く利用されております。
‐ 自動車
‐ 運輸
‐ 電子機器
‐ パッケージング
‐ 生活家電
‐ ライフサイエンス
‐ テキスタイル
‐ 新エネルギー
‐ 自動車
‐ 運輸
‐ 電子機器
‐ パッケージング
‐ 生活家電
‐ ライフサイエンス
‐ テキスタイル
‐ 新エネルギー


設備

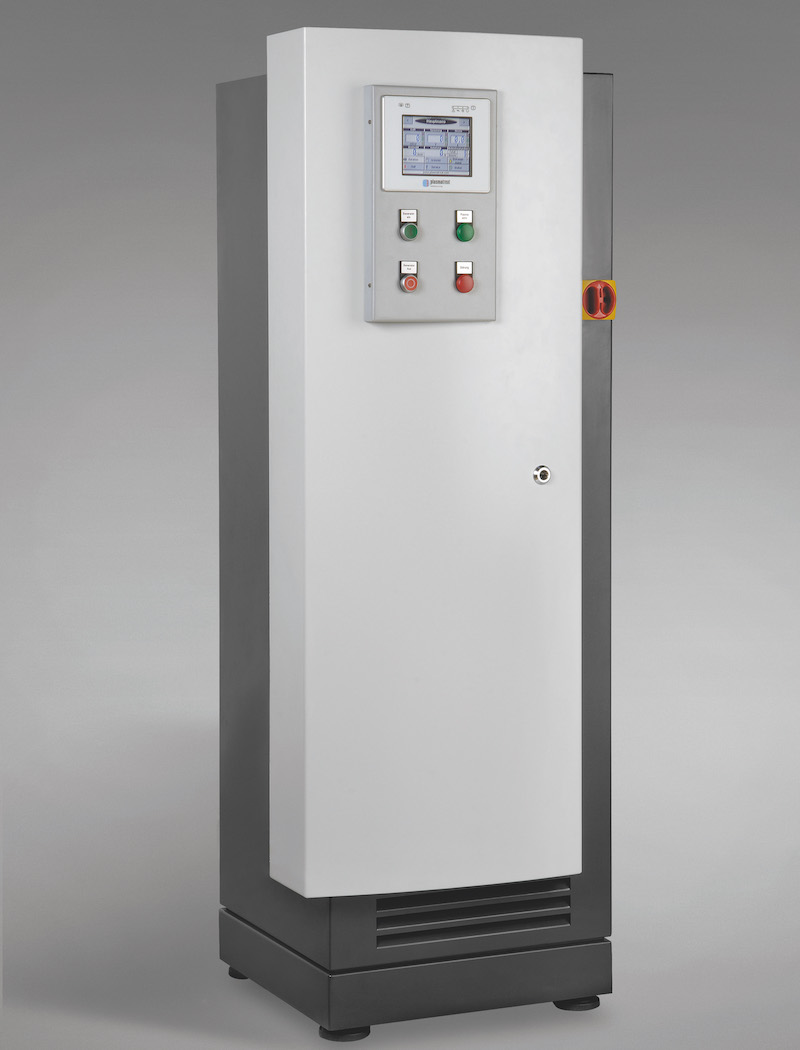

FG5002S / FG5005S
◆入力電圧:360 - 510 V, 50 - 60Hz (+/-5%)
◆最大出力:
FG5002S; 2kVA
FG5005S; 5kVA
◆出力調整:
電気0.6~max.、プロフィバス可、オプション:カスタマーインターフェースを通じて変更可能
◆インターフェース:
非常停止入力2ch
端末スイッチ回路2ch
ジェネレーターON/OFF
電気リリース機能
ローテーションON/OFF
異常サイン
ステータス表示(ジェネレーターON、プラズマレ ディ)
設定限界値に到達した際のエラーリポート
オプション:プロフィバスインター フェース
◆出力電圧・稼動周波数: 約1000Vss、19 - 23 kHz
◆使用環境: 0℃から+40℃
◆外形寸法: W560(680•コネクタ含む)×D566×H1770mm + 145mm (キャスター)
◆重量:
FG5002S:約142.5kg
FG5005S;約147kg
◆ボディーカラー: RALデザインホワイト、オプション:VA仕上げも可 RALデザインホワイト、オプション:VA仕上可
◆取り付け可能なジェットノズル:
FG5002S : 2本;RD1010、 4本;PFW10/PFW20/RD1004/RD2004
FG5005S: 4本;RD1010 4本、8本;PFW10/PFW20/RD1004/RD2004
ジェネレーター「S」シリーズは、フルオートで処理プロセスを 監視するための、幅広いプロセスコントロール機能が充実して います。

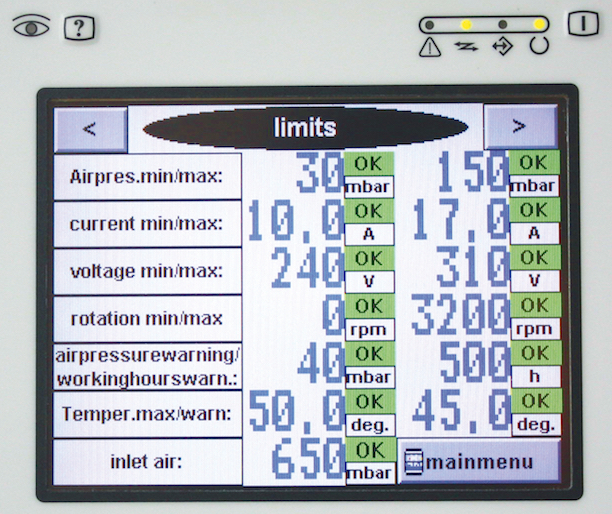

サービスメニューは、重要なパラメーターとその経時 変化をわかりやすく表示します。エラーや故障の予測を可能にし、装置停止が最小限度に抑えられます。
• ノズルパラメーターの経時変化は電極磨耗のしるしです。 警告シグナルを感知して装置がシャットダウンする前に回避 されます。
• もしシャットダウンする場合は、プロセス操作ユニットのメモ リ機能が、原因を装置停止後に表示します。
◆入力電圧:360 - 510 V, 50 - 60Hz (+/-5%)
◆最大出力:
FG5002S; 2kVA
FG5005S; 5kVA
◆出力調整:
電気0.6~max.、プロフィバス可、オプション:カスタマーインターフェースを通じて変更可能
◆インターフェース:
非常停止入力2ch
端末スイッチ回路2ch
ジェネレーターON/OFF
電気リリース機能
ローテーションON/OFF
異常サイン
ステータス表示(ジェネレーターON、プラズマレ ディ)
設定限界値に到達した際のエラーリポート
オプション:プロフィバスインター フェース
◆出力電圧・稼動周波数: 約1000Vss、19 - 23 kHz
◆使用環境: 0℃から+40℃
◆外形寸法: W560(680•コネクタ含む)×D566×H1770mm + 145mm (キャスター)
◆重量:
FG5002S:約142.5kg
FG5005S;約147kg
◆ボディーカラー: RALデザインホワイト、オプション:VA仕上げも可 RALデザインホワイト、オプション:VA仕上可
◆取り付け可能なジェットノズル:
FG5002S : 2本;RD1010、 4本;PFW10/PFW20/RD1004/RD2004
FG5005S: 4本;RD1010 4本、8本;PFW10/PFW20/RD1004/RD2004
ジェネレーター「S」シリーズは、フルオートで処理プロセスを 監視するための、幅広いプロセスコントロール機能が充実して います。
サービスメニューは、重要なパラメーターとその経時 変化をわかりやすく表示します。エラーや故障の予測を可能にし、装置停止が最小限度に抑えられます。
• ノズルパラメーターの経時変化は電極磨耗のしるしです。 警告シグナルを感知して装置がシャットダウンする前に回避 されます。
• もしシャットダウンする場合は、プロセス操作ユニットのメモ リ機能が、原因を装置停止後に表示します。
