カテゴリー別製品一覧

機械要素

三元ラセン管工業株式会社
フレキシブルチューブはモーターパラグライダーにも使われます。
エンジン付きパラグライダー(モーターパラグライダー)に使われるエンジ排気用フレキシブルチューブ

サイズ40A 面間120mm 材質SUS316L



今年度の展示会出展予定

第78回応用物理学会 秋季学術講演会
会 期 : 2017年9月5日(火)~8日(金)
会 場 : 福岡国際会議場 国際センター・福岡サンパレス
主 催 : 応用物理学会

第20回関西機械要素技術展
会 期 : 10月4日(水)~6日(金)
会 場 : インテックス大阪
主 催 : リード・エグジビションジャパン

中小企業 新ものづくり・新サービス展
会 期 : 12月6日(水)~8日(金)
会 場 : 東京ビックサイト
主 催 : 全国中小企業団体中央会
マテックス株式会社
【電動工具メーカー様必見!】遊星歯車減速機LGU 26-S【芝刈り機内部部品に採用!】
■製品名
遊星歯車減速機LGU 26-S
【電動工具メーカー様必見!芝刈り機内部部品に採用!】

■特徴
マテックスは遊星歯車減速機の試作・設計・量産で豊富な実績を持っています!
遊星減速機LGU 26-Sは外径26mmと超コンパクトサイズ!焼結焼入でギアを構成しており、量産性にも富んでいます。この遊星減速機LGU 26-Sは増速機として、電動芝刈り機内部のエンジンスタータ部品にも採用へも採用されています!遊星減速機LGU 26-Sは電動機械を初め、自動車部品、電動工具など幅広い分野で活躍しています。

マテックス遊星減速機は、カタログシリーズ品は勿論、お客様のスペックに応じた受託開発・製造でも豊富な実績を持ち、プラスチック、ダイキャスト、焼結合金、鍛造、転造、切削の知識と技術を組み合わせることによって、サイズ、性能、精度、強度、価格面でお客様のニーズに合わせた製品タイプを用意できます!またユニット化によって簡単に製品の取り扱い・組込みができ減速比も重ねるだけで増大可能です。

様々なご要望に対応できる技術と知識、量産性がマテックスの強みです!

■仕様
 ・実減速比 : 4.5
 ・外径寸法 : φ26
 ・ギア材質 : 焼結焼入

■用途
 ・サイドミラー折り畳み機構
 ・芝刈り機スタータ部品
 ・電動ドライバーなどの電動工具
 ・トイレの蓋の自動開閉部分
 ・浴槽磨き機         他


■備考
ユニットを2段、3段と組み合わせる事で、速比の増大が可能です
マテックス株式会社
【電動工具メーカー様必見!】遊星歯車減速機 LGU 35-S【電動バリカン部品に採用!】
■製品名
遊星歯車減速機 LGU 35-S
【電動工具メーカー様必見電動バリカン部品に採用!!】

■特徴
マテックスは遊星歯車減速機の設計開発・試作・量産で豊富な実績を持っています!
この遊星減速機LGU 35-Sは外径36mmとコンパクトサイズとなっており小型のハンディ電動バリカン内部へ採用されています!遊星減速機LGU 35-Sは焼結焼入でギアを構成しており、量産性も優れています。電動工具の他にも工作機械部品や住設設備などにもこの遊星減速機LGU35-Sが使用されており、様々な場面でマテックス遊星減速機が活躍しています!

マテックス遊星減速機は、カタログシリーズ品は勿論、お客様のスペックに応じた受託開発・製造でも豊富な実績を持ち、プラスチック、ダイキャスト、焼結合金、鍛造、転造、切削の知識と技術を組み合わせることによって、サイズ、性能、精度、強度、価格面でお客様のニーズに合わせた製品タイプを用意できます!また、ユニット化によって簡単に製品の取り扱い・組込みができ減速比も重ねるだけで増大可能です。

様々なご要望に対応できる技術と知識、量産性がマテックスの強みです!

■仕様
 ・実減速比 : 3.66 / 5
 ・外径寸法 : 35φ
 ・ギア材質 : 焼結焼入

■用途
 ・電動バリカン
 ・研磨機等の電動工具
 ・車のドアミラー駆動部
 ・マシニングセンタの自動扉
 ・シートシャッター駆動部
 ・電動シリンダー等の駆動部 他

■備考
ユニットを2段、3段と組み合わせる事で、速比の増大が可能です。

三元ラセン管工業株式会社
9.5mmから850mmまで1個から対応できる薄肉ベローズ
半導体から真空装置、真空新素材熱処理炉迄幅広く使われている、バネ定数の低いベローズ
真空用VG,VFフランジ付ベローズとKFフランジが付いたベローズ
サイズは内径9.5mmから850mっ迄製作する事が出来ます。
加速器用で850mmの実績があります。

高真空でなければ薄肉ベローズでなくフレキシブルチューブでも製作いたします。



今年度の展示会出展予定

第78回応用物理学会 秋季学術講演会
会 期 : 2017年9月5日(火)~8日(金)
会 場 : 福岡国際会議場 国際センター・福岡サンパレス
主 催 : 応用物理学会

第20回関西機械要素技術展
会 期 : 10月4日(水)~6日(金)
会 場 : インテックス大阪
主 催 : リード・エグジビションジャパン

中小企業 新ものづくり・新サービス展
会 期 : 12月6日(水)~8日(金)
会 場 : 東京ビックサイト
主 催 : 全国中小企業団体中央会

お問い合わせは
TEL 06-6968-2037  FAX 06-6968-7475
多田プラスチック工業 株式会社
小型DCダイヤフラムポンプ(500万台の納入実績、高真空、高圧力、低騒音、低コスト、コンパクトサイズ、気体/液体 可)
小型DCダイヤフラムポンプ 特徴
 ①高圧力、低騒音
 ②小型、軽量
 ③自吸式、呼び水不要
 ④気体、液体用として使用可能
 ⑤ブラシ付きモーター: DC3V~24V
 ⑥ブラシレスモーター: DC12~24V
 ⑦ゴム部品は、NBR・EPDM・フッ素その他をご用意
 ⑧多様な流体や温度に対応、SPS樹脂を採用(インク、お湯の送液可能)

①小型DCダイヤフラムポンプ 空気用途
 ①庫内加圧/減圧
 ②洗剤泡立て
 ③エアブラシ
 ④ガス採取
 ⑤エアーバッグ拡張/収縮
 ⑥製品吸着

  AP-01AA06
   定格電圧                  6V
   流量              1.3L/min以上
   消費電流 ※注1       400mA以下
   真空到達度 ※注1         -40kPa
   最高圧力 ※注1           90kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01AA12
   定格電圧                 12V
   流量              1.3L/min以上
   消費電流 ※注1       240mA以下
   真空到達度 ※注1         -40kPa
   最高圧力 ※注1            90kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01AA24
   定格電圧                 24V
   流量              1.3L/min以上
   消費電流 ※注1       240mA以下
   真空到達度 ※注1         -40kPa
   最高圧力 ※注1            90kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01BA12
   定格電圧                 12V
   流量              1.3L/min以上
   消費電流 ※注1       320mA以下
   真空到達度 ※注1         -40kPa
   最高圧力 ※注1            90kPa
   耐久時間 ※注1 注2     1000H以上
   作動音  ※注3         50dB以下
   本体重量                 40g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01BA24
   定格電圧                 24V
   流量              1.3L/min以上
   消費電流 ※注1       320mA以下
   真空到達度 ※注1         -40kPa
   最高圧力 ※注1            90kPa
   耐久時間 ※注1 注2      1000H以上
   作動音  ※注3         50dB以下
   本体重量                 40g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP37-01
   定格電圧                  6V
   流量               3.0L/min以上
   消費電流 ※注1       1000mA以下
   真空到達度 ※注1         -50kPa
   最高圧力 ※注1            90kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         55dB以下
   本体重量                 100g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃

②小型DCダイヤフラムポンプ 液体用途
 ①お湯(熱湯)配給
 ②お肌の吸引
 ③各種液体の噴霧
 ④インク搬送
 ⑤冷却用水循環
 ⑥結露水配水

  AP-01AW06
   定格電圧                  6V
   流量               200/min以上
   消費電流 ※注1       270mA以下
   真空到達度 ※注1         -15kPa
   最高圧力                25kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01AW12
   定格電圧                 12V
   流量               200/min以上
   消費電流 ※注1        150mA以下
   真空到達度 ※注1         -15kPa
   最高圧力                25kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01AW24
   定格電圧                 24V
   流量               200/min以上
   消費電流 ※注1        150mA以下
   真空到達度 ※注1         -15kPa
   最高圧力                25kPa
   耐久時間 ※注1 注2      300H以上
   作動音  ※注3         50dB以下
   本体重量                 60g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01BW12
   定格電圧                 12V
   流量               200/min以上
   消費電流 ※注1        250mA以下
   真空到達度 ※注1         -15kPa
   最高圧力                25kPa
   耐久時間 ※注1 注2     1000H以上
   作動音  ※注3         50dB以下
   本体重量                 40g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃
  AP-01BW24
   定格電圧                 24V
   流量               200/min以上
   消費電流 ※注1        250mA以下
   真空到達度 ※注1         -15kPa
   最高圧力                25kPa
   耐久時間 ※注1 注2     1000H以上
   作動音  ※注3         50dB以下
   本体重量                 40g
   使用環境温度(℃) ※注4    5~50℃
   使用環境湿度(%PH) ※注4  30~85℃

  注1 標準状態(JIS B 0412)とは温度20℃、絶対圧101.3Kpa、
      相対湿度65%の空気状態をいう。
  注2 耐久試験条件は加圧耐久・・・定格電圧、
      圧力20Kpaにて60秒ON-15秒OFFにて300時間以上。
  注3 作動音測定条件は防音室(暗騒音30dBA以下)にて定格電圧、
      無負荷で運転させ、吐出空気を箱外に出し、
      マイクから30㎝の地点の厚さ5㎝のウレタンフォーム上で
      測定した時とする。
  注4 結露状態をのぞく。
三元ラセン管工業株式会社
今年も出展します! 機械要素技術展  ベローズの他社との違いを見てください。
耐久試験機を持ち込んでベローズの耐久試験を行います。

第21回機械要素技術展
 期 日 : 6月21日~23日
 会 場 : 東京ビックサイト 東6ホール 49-9に出展します

三元ラセン管工業ではハステロイC-22、インコネル625、純ニッケル、チタン、SUS310Sなどの特殊材料で成型したベローズ、また多層ベローズなどを東6ホール 49-9に出展いたします。


三元ラセン管工業株式会社
〒536-0022 大阪市城東区永田1-2-37
TEL 06-6968-2037  FAX 06-6868-7475
http://www.mitsumoto-bellows.co.jp/
Email: info@mitsumoto-bellows.co.jp
三元ラセン管工業株式会社
フランジ加工の精度を要求される真空設備に組込まれるベローズ
真空設備機器に組み込まれるベローズ
ベローズ内径300mm



お問い合わせは(気軽にお問い合わせください)
Tel:06-6968-2037 FAX:06-6968-7475

次回出展する展示会
第21回機械要素技術展
 期 日 : 6月21日~23日
 会 場 : 東京ビックサイト 東6ホール 49-9に出展します

三元ラセン管工業ではハステロイC-22、インコネル625、チタン、SUS310Sなどの材料で成型したベローズを東6ホールに出展いたします。


BMBインタビュー>>>> http://bmb.oidc.jp/article.php/20081231183642837

経済産業省 2006年 「IT経営百選奨励賞」受賞
経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定
2007年 近畿経済産業局 KANSAIモノ作り元気企業100社
2009年 大坂のものづくり看板企業193社
2009年 関西IT百撰 最優秀企業賞 受賞
2009年 デル・スモールビジネス賞 国内部門優勝
http://bizmakoto.jp/bizid/articles/0909/30/news095.html
2010年 大阪市きらめき企業賞 受賞
2016年 大阪府「ウェルワーク2015」に認定
大阪でいちばん人を大切にする会社
株式会社 エヌエープロテック
ドア ローラーヘムロボット
主に自動車のドアを量産する際に使用するロボットです。
導入前は作業者がハンマーで叩いて行っていましたが、いくら熟練の作業者でも
一日に何枚もヘムしていると多少のバラつきが出ますが、この作業を
ローラーヘムロボットで行うことにより安定した高品質なドアを製作する事が出来ると共に一枚当たりのヘム時間が大幅に削減できます。
対応可能枚数 32枚/一日(実績)
作業風景はホームページからご覧ください


三元ラセン管工業株式会社
高温から極低温までカバーできるインコネル625製3層ベローズ
ベローズ内径75mm 面間76mm ベローズ板厚0.3mmx3層 両端特殊フランジ
材質ベローズ インコネル625 フランジSUS304
使用圧力0.01Mpa  バネ定数161.3N/mm  軸方向伸縮量-2mm

耐熱性(高温から極低温)・高温耐食性に優れ原子力関連やエンジン関連産業で使われるニッケル基の超合金インコネル625を使用して製作したバネ定数の低い3層ベローズ伸縮管


次回出展する展示会
第21回機械要素技術展
 期 日 : 6月21日~23日
 会 場 : 東京ビックサイト 東6ホール 49-9に出展します

三元ラセン管工業ではハステロイC-22、インコネル625、チタン、SUS310Sなどの材料で成型したベローズを東6ホールに出展いたします。


三元ラセン管工業株式会社
〒536-0022 大阪市城東区永田1-2-37
TEL 06-6968-2037  FAX 06-6868-7475
http://www.mitsumoto-bellows.co.jp/
Email: info@mitsumoto-bellows.co.jp
三元ラセン管工業株式会社
バネ定数の低いベローズを展示する第21回機械要素技術展のブース番号が決まりました!
6月21日から6月23日まで東京ビックサイトで開催される、第21回機械要素技術展に我社ではベローズを14年前から出展させていただいており毎年新製品を出展しております。

今年度も新製品の高温対応のベローズにと共に沢山おベローズを出展いたします。
展示ブースは、東6ホールの49-9番です。ビックサイトは広いため時間がないという事が無いように、まず一番の我社のブースにお越しください。


第21回機械要素技術展
 期 日 : 6月21日~23日
 会 場 : 東京ビックサイト 東6ホール49-9


三元ラセン管工業株式会社
〒536-0022 大阪市城東区永田1-2-37
TEL 06-6968-2037  FAX 06-6868-7475
http://www.mitsumoto-bellows.co.jp/
Email: info@mitsumoto-bellows.co.jp
多田プラスチック工業 株式会社
小型DCダイヤフラムポンプ仕様一覧
小型DCダイヤフラムポンプの仕様一覧です。
三元ラセン管工業株式会社
振動吸収用のベローズなのに機械の振動でベローズが割れてしまって困っている方に最適なベローズ
従来の肉厚ベローズをお使いで、もっと短い面間で大きな伸縮量が欲しい等で、お困り方、展示会出展時に手に触れて柔軟さを実感してください。
板厚、層数、材質等色々な組み合わせなど各種ご要望にお答えできます。
(参考/板厚:0.1、0.15、0.17、0.2、0.25、0.3等 層数:2層、3層、4層)

振動で割れてしまうベローズを解決してあげたベローズです。
ベローズ内径162mm 面間350mm JIS10K(150A)フランジ 片側ルーズ
内筒付
ベローズ板厚0.25mmx2層 バネ定数37.1N/mm
使用圧力0.3Mpa

特殊材料(ハステロイ、インコネル、モネル、ニッケル等)の小ロット、短納期にも対応しております。



連絡先
 TEL 06-6968-2037   FAX 06-6968-7475

経済産業省 2006年 「IT経営百選奨励賞」受賞
経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定
2007年 近畿経済産業局 KANSAIモノ作り元気企業100社
2009年 大坂のものづくり看板企業193社
2009年 関西IT百撰 最優秀企業賞 受賞
2009年 デル・スモールビジネス賞 国内部門優勝
http://bizmakoto.jp/bizid/articles/0909/30/news095.html
2010年 大阪市きらめき企業賞 受賞
2016年 大阪府「ウェルワーク2015」に認定
東海合金工業株式会社(株式会社トーカロイ)
プレス加工油塗布装置
プレス加工において製品精度の安定は最重要課題です。
その中で送り速度など仕様に合わせたオイルの供給に関しては
どうしてもコストをかけづらく簡易的な装置で対処してしまいがちです。

本機は仕様に合わせたオイルミスト噴霧パターンを自在に
操作することが可能で各社ごとの電源供給・据置条件など細かな
仕様にも対応可能です。また加工油の無駄な消費を50%以上削減できます。




概要
フエニックス・コンタクト株式会社
コンパクトな41㎜幅。電子式マルチサーキットブレーカ CBM
電子式マルチサーキットブレーカCBMは幅41㎜のコンパクトサイズで4チャンネル対応、8チャンネル対応の2製品をラインアップ。
各チャンネルの定格電流を0.5A、1A、2A、4A、6A、10Aのいずれかの値に設定可能で、電流を監視して過電流で遮断するしくみのため、一定の電流値・時間で動作します。
また電流制限機能を持ち、各チャンネルの負荷側に短絡が発生した場合にも電流を設定した定格電流の2倍または1.5倍(定格電流の設定値による)に制限し、直流電源の電圧低下を防止することが可能。ひとつのチャンネルでの異常時にも他のチャンネルに影響を与えない理想的な過電流保護が可能なマルチサーキットブレーカです。

概要
フエニックス・コンタクト株式会社

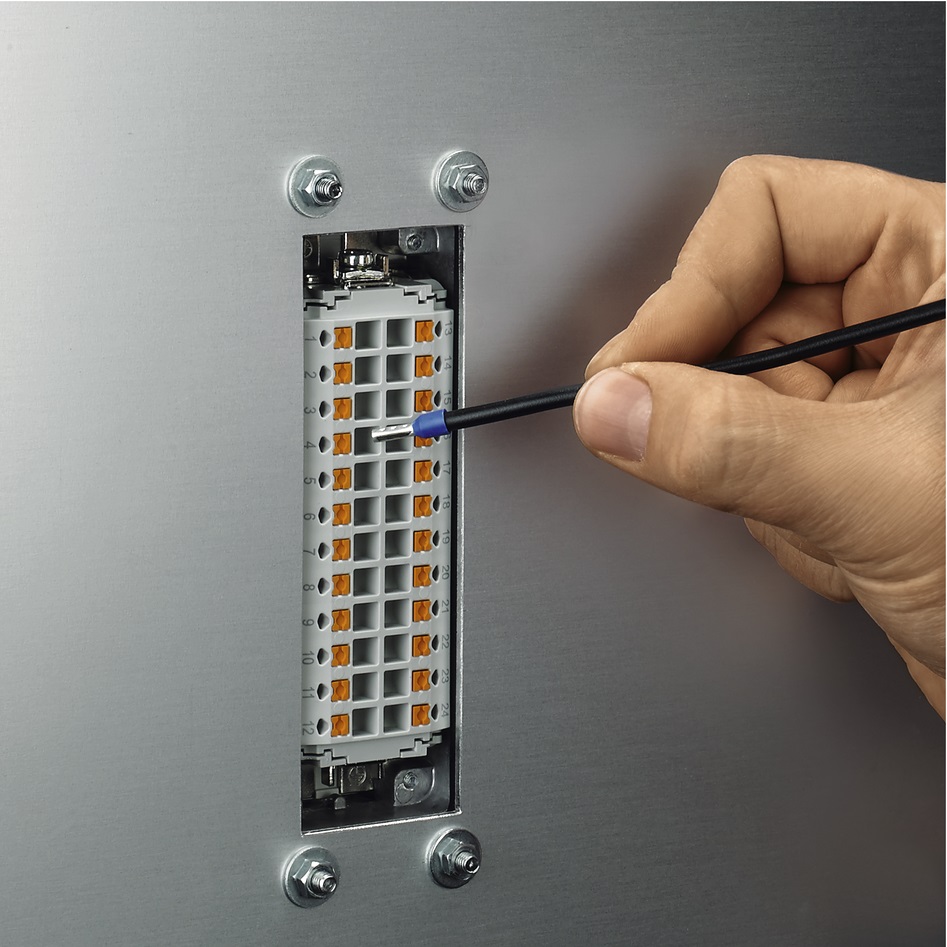

Push-in式固定コンタクトインサート/モジュラスロット式角型コネクタ Heavyconシリーズ
<Push-in式固定コンタクトインサート>
◆ハウジングサイズに応じて6/10/16/24極対応のPush-in式固定コンタクトインサートをラインアップ。端子台の様にパネル側はパネルマウントに実装した後から結線作業が行えます。
定格:500V/16A、0.14~2.5㎜2に対応

<Push-in式モジュラスロット>
◆1スロットで5極のPush-in接続を行なえるモジュラスロット。モジュラフレームを介してコネクタに実装。最小B6:5極×2スロット(10極)~最大B24:5極×6スロット(30極)。
定格:500V/16、0.14~2.5㎜2に対応
概要
フエニックス・コンタクト株式会社
「簡単・速い・安心」な接続方式。Push-in式 DINレール端子台 PTシリーズ
工具不要で作業時間を大幅削減!

■単線や棒端子付き撚線を差込むだけで容易に接続
■電線の差込力を従来品の約50%低減
■引張り強度はIEC規格の約500%を実現
■高信頼性の接続で作業性を向上
■裸線の接続や電線の取外しもプッシュボタンで容易に作業
■9.5mm幅の市販の記名板が使用可能
概要
オーム電機株式会社
防水型中継ボックス『ジョイボックス』スリム&コンパクト多機能タイプ
センサー線の中継BOXに対する要望や使用上の課題を改善し、作業性向上製品としてあらたにラインナップいたします。

スリム&コンパクトながら対面端子ねじ仕様で使用用途が拡大!
油のかかる場所には「耐油性タイプ」、屋外での使用には「耐候性タイプ」と使用環境に応じて選択できます。
概要
オーム電機株式会社
割れる!? 防水型ケーブルクランプ セパレートタイプ
ケーブルクランプの代名詞的存在、オーム電機の『キャプコン』。
キャプコンも含め通常のケーブルクランプは、適合電線径以上の外径を持つコネクタは構造上通線が不可能です。
その為、別な手法を取らざるを得ないケースも多く、その際は防水や引っ張り強度の確保が非常に困難となっています。

今回、業界初となるセパレート型のケーブルクランプ開発。今迄あきらめていた箇所にもケーブルクランプを使用して頂く事が可能となりました。
日本フォーミング 株式会社
板ばね、線ばね、金属の折り曲げ加工をしています。
小ロット、試作から大量生産品まで。マルチフォーミング加工の専門工場として数千種類の経験と数百億個の生産実績。線材、板材の折り曲げ加工、線ばね
板ばね、異形ばね、接点、端子、金具類などおまかせ下さい。特にばね材料などスプリングバックのある材料や複雑な形状のものを得意にしています
技術相談、お見積りはeメール、FAX対応、お待ちしています 。
株式会社 柳田鉄工所
ロボットシステムインテグレーター
 3D・CADシミュレーション、オフラインティーチングによる事前確認を徹底して行うことにより、短納期・高品質・低価格を実現します。

◆開発から製作まで、すべてお任せください◆
お客様のご要望に沿う、最適な生産設備の提案をいたします。
大手メーカーとの共同開発を通じて蓄積したノウハウを活用し、メンテナンス性に優れた高品質な製品を提供いたします。
熟練技術者から若手まで幅広い層の技術者を自社内に抱えることにより、安定した品質と、最新の技術を提供いたします。

特に以下のロボットを活用した装置については、多くの実績があります。
・FANUC万能知能ロボット R-2000iB
・安川電機 MOTOMAN-MH180


株式会社 柳田鉄工所
ロボットを活用した各種省力化装置の開発~製作まで
◆3D・CADシミュレーション、オフラインティーチングによる事前確認を徹底して行うことにより、短納期・高品質・低価格を実現します◆

開発から製作まで、すべてお任せください。
お客様のご要望に沿う、最適な生産設備の提案をいたします。
大手メーカーとの共同開発を通じて蓄積したノウハウを活用し、メンテナンス性に優れた高品質な製品を提供いたします。
熟練技術者から若手まで幅広い層の技術者を自社内に抱えることにより、安定した品質と、最新の技術を提供いたします。

特に以下のロボットを活用した装置については、多くの実績があります。
・FANUC万能知能ロボット R-2000iB
・安川電機 MOTOMAN-MH180

三元ラセン管工業株式会社
700℃の高温配管に使われるインコネル製ベローズ
材質インコネル625 内径49mmx280L
板厚0.2mm バネ定数8.6N/mm
フランジ
材質mSUS304 JIS5K(50A)
流体エアー 700℃ 使用圧力0.01Mpa

600℃から700℃の範囲でしたらSUS310S製ベローズもあります。



展示会情報
第19回 関西機械要素技術展
期 間 10月5日~10月7日
場 所 インテックス大阪 3号館12-29
主 催 リード エグジビション ジャパン㈱


三元ラセン管工業株式会社
〒536-0022 大阪市城東区永田1-2-37
TEL 06-6968-2037  FAX 06-6868-7475
http://www.mitsumoto-bellows.co.jp/
Email: info@mitsumoto-bellows.co.jp
TEKNIA
ロボット部品 産業用ロボット アーム関節部品 自動車(試作) 愛知県
ロボット部品 産業用ロボット アーム関節部品 自動車(試作) 愛知県

【業界】
産業ロボット
自動車(試作)

【素材】
アルミ
ジュラルミン
黄銅(真鍮)

アルミ鋳物の高精度加工

産業ロボットの関節部品等を
長期にわたり加工して参りました。
特に半導体搬送装置
レギュレーター A2014
ロボットハンド A5052
モーターケース A7075
関節部分を得意としています。

【材質】
材質A5052(a5052)

【業界・使用用途】
ロボット装置 関節部分アルミの精密部品

【加工】
マシニングセンター
NC旋盤
T6処理 モリブデン処理

【特徴】

こちらの製品は、材質材質(a5052 a2014 a7075)A5052 A2014 A7075の
半導体制御装を搬送するロボット装置のアルミの精密部品です。

本製品は、3軸方向にピッチ間
角度以外に様々な交差があります。
ポイントはひずみを少なく加工する事にあります。
ひずみを最大限に抑える必要があり 治具・工具・切削条件に
注意が必要です。

アルミ精密部品加工は、ぜひTEKNIAにお問合せ下さい!

特に、航空機部品、自動車用開発部品、 産業用ロボット部品、
医療機器部品、液晶製造部品、産業用ロボ部品、
半導体製造装置部品はぜひお任せください。

インコネルやチタンのような難切削材にも対応しており
精密部品加工 現地調達 海外調達にも力を入れており
海外の子会社グループ会社とも連携してお客様のニーズに
対応致しております。
詳しくご説明していますので、ぜひご覧ください。
(下の詳細はこちらをクリックして頂くとホームページに飛びます。)
ホームページ http://www.teknia.co.jp

〒454-0954
愛知県名古屋市中川区江松三丁目459番地
TEL.052-303-3347
FAX.052-303-3354
E-MAIL   info@teknia.co.jp
担当者 中西 淳
株式会社 柳田鉄工所
T/T(テーブルトップ)ヘム装置の設計・製作
カシメ刃を持たせたC型フレームを油圧で作動させるヘミング方式で、中ロット生産に最適です。
※主な特徴
1.設置面積は大幅に縮小できます。
2.仮曲げ機構が直動なので ヘム品質が安定します。
3.同期生産が可能で ストレージ及びダイチェンジ・パレットが不要となります。
4.ロボットで部品の搬送作業を行なうことにより 人員削減が可能となります。
5.多くの実績により 高い生産性の信頼があります。
6.安全性の向上
 調整・メンテナンスの際の作業性が、優れています
株式会社 柳田鉄工所
ロールヘム装置の設計・製作~多種小ロットの自動車カバーパーツ成形に最適
・ロボットにヘムをカシメるローラーを持たせ、カバーパーツのヘミング加工を行います。
・従来の大型プレスを用いて行うヘム加工に比べ、設備投資が約50分の1に抑えることが出来ます。
・構成する設備はヘム加工下型、アウター及びインナーパネルを固定する治具とヘム加工を行うローラーを備えたロボットです。
・生産量に応じロボットを2台で同時に加工を行うことが出来ます。
・ロボットの自由度を活かし、型と治具のみを入れ替える事で、フード、左右前後のドア、バックドアのヘム加工を行うことが出来ます。
・小ロット生産に最適で、モデルチェンジに柔軟に対応出来ます。
・ヘム部への微細な加圧力制御に関し、技術を有しております。
概要
ミコト∞マシナリー株式会社
全自動スポット溶接ロボット 自社開発の溶接設備(FMS:Flexible Manufacturing System)
プレス加工後の溶接工程において、当社では、自社で設計開発を行った溶接設備を多数導入しています。



特に、スポット溶接工程においては、FMS:(Flexible Manufacturing System)を開発し、治具の共通化、あらゆる形状に対応することができるコンピュータ制御による溶接ポイントの設定を可能としています。



これまでの大量生産ロボットにくらべ、汎用性が高く少量多品種にも対応可能な全自動溶接ロボットです。

概要
ミコト∞マシナリー株式会社
自動組立て (スポット溶接、アーク溶接、圧入加工、ボルト締め付け加工)
スポット溶接ロボットに加え、アーク溶接、圧入加工、ボルト締め付け加工といったプレス後の工程をロボットによって自動化することで、少人数での生産体制を構築し、コスト削減と安定した品質を確保しています。



また、これらの自動化設備は、作業効率の向上、品質の向上、生産性の向上などあらゆる側面から改良を重ね、製品のQCDに大きく貢献しています。

概要
株式会社 伊藤精密製作所
自動化 無人化 コスト低減 BNE51Sロボット
自動化 無人化 大量生産 コスト低減 BNE51S





自社による無人搬送システムの設計・開発をはじめロボットによる無人自動稼動にて24時間の生産体制、大量ロット製品に対応します。また、人の手を掛けないことでコストを極力抑え、お客様のニーズに対応させて頂きます。





設備 ミヤノBNE51S ロボット付き



ロボットが加工した製品を 1つずつ搬送するので製品に傷ダコンがつきません。



面粗度が非常に厳しい製品でも対応可能です。







精密切削を当社のコア技術とし、鋳造加工、FA機器の開発・販売を手がけております。

NC自動旋盤・CNCタッピングセンタ・マシニングセンタを中心に専用機を含め約130台の設備を所有し、φ1‾φ80 ・45六角・20四角まで幅広く対応します。

材料は、真鍮、砲金、りん青銅、純銅、ベリリュウム、アルミ、マグネシウム、鉄、ステンレス、チタン、CFRP、など、大量生産に対応したバー材の切削が出来、ダイキャスト、鍛造、樹脂製品等の2次加工も得意です。

取引分野は、電子・通信機器、自動車、医療機器、水栓、ガス機器まで多岐に渡ります。



問い合わせはこちらへ!

株式会社伊藤精密製作所

岐阜県海津市平田町今尾1663−1

TEL 0584−66−2633

FAX 0584−66−2757

E-mail: shikano@smiling.co.jp 担当 加工事業部
概要
株式会社 中田製作所
産業用ロボットで使用されるアルミ精密部品 一個からでも特急対応可能!
こ、これは!!!

バングル(。?)三(?。?)三( ?。)





おしゃれですね〜〜?

でも、私の手には(p>□<q*))

ちょっと大きすぎる〜







っって違いますねヾ(;´▽`A``アセアセ





というか、

写真がピンボケしててごめんなさい。゜゜(´□`。)°゜。ワーン!!





こちらのバングルみたいな形の製品の材質はアルミのA5052、

凸部分の厚さ約100?、直径約100?です。



一番薄い部分の厚さは、約2?です。



こちらの注目して頂きたい部分は、

左右の端に開けられている穴と穴の位置です!!



穴の位置って、ただ横から開いているだけじゃないの?

って思いますよね。。。。







でも、実は!!!





手前の穴と奥に開けられている穴の角度が

72.5度±0,05度に入っているのですよ!!





それに、真ん中がくり貫かれていることで

ビビったりしちゃいます・・・・・・・





さ、さらに!!!





薄肉だから、捻じれて(歪み)しまうのです。・°°・(((p(≧□≦)q)))・°°・。





わぁ〜〜

大変だ〜〜〜;´Д`);´Д`);´Д`);´Д`)





っという風に

とても難しい加工なのですよ゚.+:。(*-ω-)(-ω-*)゚.+:





加工は、マシニングセンタ―で行いました!





ちなみに

こちらは産業用ロボットの部品として使われております♪







このような加工に興味のある方は

ぜひお気軽にお問合せください!





ご連絡お待ちしておりますヽ(・∀・)ノ





株式会社中田製作所

〒581-0851 大阪府八尾市上尾町5丁目1−15

TEL072-996-8621 FAX072-922-8291

E-mail:info@nakata-ss.co.jp

HP:http://www.nakata-ss.co.jp/



担当:まゆゆ
概要
株式会社 タカノ
無給油処理(固形潤滑材埋設加工)
機械加工後の固形潤滑材の埋設作業を承ります。



標準的な穴径は φ4・6・8・10・12mm



*それ以外の穴径の場合はお問い合わせください

*下穴径は上記サイズに対し±0.1程度となります。詳しくはお問い合わせください。
