カテゴリー別製品一覧

CAD・CAM

株式会社セイロジャパン
GO2CAM 複合旋盤加工CAM  同時5軸ミーリング加工 部品加工用CAD/CAM
■GO2CAM 複合旋盤加工CAM  同時5軸ミーリング加

  複合旋盤上での同時5軸ミーリング加工
  B軸を使用した同時5軸ミーリング加工をした事例です。

■特徴

  工具先端点制御を使用しています。

  旋削工具を使用して同様の加工(B軸を使用した同時5軸加工)
  を行うことができます。
株式会社セイロジャパン
GO2CAM 複合旋盤加工CAM 同期加工 同時B軸仕上げ旋削加工 部品加工用CAD/CAM
■GO2cam 同期旋削加工

  荒加工と同時B軸仕上げ旋削加工を実施している加工例です。

■説明
  下側のターレットに搭載して工具で旋削荒加工を実行

  少しずれたタイミングでB軸に取り付けた工具で
  同時B軸仕上げ加工を実行

■効果
  加工工程を集約させ、加工時間を短縮することができます。
株式会社 岩本モデル製作所
アキュラス ACCULAS BA-45S 新型光造形機 【 ディーメック D-MEC 】
2016年11月に新たに光造形機「アキュラス ACCULAS BA-45S」を導入しました。

造形エリアは450x450x300mmで、積層ピッチは50μ~150μmです。高精細な造形が可能で、造形後のUV二次硬化が不要なモデルです。窓の保護シートが貼られたままでおニュー感を醸していますね(^^)。これからの活躍が期待される一台です!
光造形品のご検討は岩本モデルまでご相談ください。



株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社 岩本モデル製作所
HONDA モトコンポ コンセプト 光造形ができるまで サポート編 【 ホンダ 】
HONDAのモトコンポ(コンセプト)のSTLデータがホンダの公式サイトで公開されていましたので、実際に光造形機で作ってみました。
モトコンポは、ホンダが1981年に販売した折りたたんでトランクに車載(当時ホンダシティと並行販売され話題になりました)できる二輪車です。今回ご紹介するのは、モーターショー用に作られたコンセプトモデルのSTLデータにサポートを付ける作業をご覧いただいております。ハンドル部分はかなり繊細なので壊れないように慎重にサポートを作りました。この後、新型の光造形機「ACCULAS BA-45S」で実際に造形したワークをご紹介します。


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社 岩本モデル製作所
HONDA モトコンポ コンセプト 光造形ができるまで 完成品編 【 ホンダ 】

HONDAのモトコンポ(コンセプト)のSTLデータにサポート作成し、実際に造形しました。

ワークサイズ 60x30x60 (mm) 材質 : SCR735 ( ABSライク )

写真のワークは造形後一切仕上げをしていない状態です。サポートが点で支えていた部分は、造形後に手でむしり取るので、ところどころ粒状の突起が残っています。ハンドルやレバー、ワイヤーなどが流れずにちゃんと形になっていますね。緩斜面の少ないレイアウトで作っていますので、段差があまり発生せずに綺麗です。


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社 岩本モデル製作所
HONDA NSX コンセプト 光造形ができるまで サポート編 【 ホンダ 】
HONDAのNSX(コンセプト)のSTLデータがホンダの公式サイトで公開されていましたので、実際に光造形機で作ってみました。
STLデータの編集にはMAGICSというソフトを使用します。赤や黄色の先端がギザギザしている形状のものがサポートです。光造形は下から一層ずつワークを積層して造形していきますが、ワークを下から支えていないと流れてしまいます。その支えとなるのがサポートです。サイドミラー部もしっかりサポートが点で支えていますね。この後、新型の光造形機「ACCULAS BA-45S」で実際に造形したワークをご紹介します。


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
梅原モデル 株式会社
日刊工業新聞社 機械設計1月号に掲載されました。ガラス入り樹脂
日刊工業新聞社 機械設計1月号
「日本のモノづくりを支える注目の試作会社」に弊社の記事か掲載されました。

当社では最先端技術と40年の永きにわたるノウハウの融合を実現し、プラスチック試作品製作のトータルサポートを
ご提案しております。最先端技術としては三次元CAD/CAM・高速マシニングセンター・三次元測定器をはじめとする
高性能機器の導入。これにより、短時間でより高精度な製品製作を可能にしております。40年のノウハウとしては、
彫刻機・汎用旋盤など職人としての技術を継承することで、製品に適した加工方法の選択と時間短縮を実現しております。年々メーカー様からのご依頼は開発スピードの短縮により、試作品製作の時間が削られているのが現実です。
当社は短納期での対応にはお客様より評価をいただいており、ご連絡をいただいてから着手に掛かるまでの
時間短縮(お見積などの早急な対応)、材料や工具の在庫の豊富さ、これらにより製品加工に着手するまでの時間を大幅に短縮し、即日・翌日などの対応も可能にしております。技術力としては、自動車産業・アミューズメント産業・OA機器産業・弱電産業など多種多様な分野の製品を扱っておりますので、幅広い分野の製品を製作可能です。
また近年では、ハンドモールドのみならず試作金型まで対応可能に致しました。これにより試作段階での量産の妥当性や問題点をご確認いただく事ができます。ものづくり総合支援企業としての自覚を持ち、日本のものづくり分野へ貢献できるよう日々精進しております。

お問い合わせは、ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
梅原モデル 株式会社
プラスチック 群馬 太田 試作 デザイン プロトタイプ
梅原モデルでは会社における日々の出来事や最新情報などを、facebookから不定期ですが発信しております。

試作のことならどんなことでも、お気軽にお問い合わせください。
お待ちしております!!

ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
株式会社 岩本モデル製作所
HONDA NSX コンセプト 光造形ができるまで 完成品編 【 ホンダ 】
HONDAのNSX(コンセプト)のSTLデータにサポート作成し、実際に造形しました。

ワークサイズ 80x40x25 (mm) 材質 : SCR735 ( ABSライク )
大きさはだいたいトミカ(64分の1)くらいのスケールで、手のひらサイズです。

写真のワークは造形後一切仕上げをしていない状態です。サポートが点で支えていた部分は、造形後に手でむしり取るので、ところどころ粒状の突起が残っています。あと、山岳模型の等高線のような模様が確認できます。これは、一層ずつワークを積層するためにつくものです。ボンネット・フロントガラス・ルーフトップのような緩斜面は、この階段状の形が顕著になります。なので、ワークを斜めに傾けたり垂直にして段差がおこりにくい配置に工夫をします。ただ、ワークが高くなると、その分造形時間が多くかかってしまいます。
サポート除去、洗浄、乾燥を経て、サポート跡や積層目を磨いて仕上げます。


株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
アビー株式会社
3Dプリンター 小型 金型試作 木型試作 小物試作 プロトタイプ モックアップ 製造 販売
アビー株式会社は、筐体設計、基板設計、開発、製造、販売までを手掛ける総合メーカーです。先入観にとらわれない自由な発想と、業界の先駆者としてこれまで培ったノウハウを最大限駆使し、お客様のあらゆるニーズに対応できる体制を確保しています。その品質はもちろん、他社よりも価格面で優位性があり、多様な企業にご支持いただいております。


【製品画像】
奥行き僅か267mm。だから、設置場所を選びません。


大きなオブジェクトが造形できることはとても魅力的である反面、その追求はボディの大型化に直結し、設置スペースの制約が生じることもしばしばあります。また、せっかく大型の3Dプリンタを手に入れても、大きなオブジェクトを製作しないユーザーにとっては、デメリットでしかありません。


X4は、ユーザーやディストリビューターからのフィードバックをもとに、家庭で実際に造形されるオブジェクトの標準的サイズを多角的に検証し、「真のパーソナルモデル」としてピッタリのサイズを導き出しています。またその一方で、ビジネスシーンでも幅広く使われる上位モデルに引けを取らない優れたパフォーマンスを発揮します。


国産3Dプリンターであるメリットは、日本語によるサポートが受けられること。電話やメールでのやり取りもスムースに行えます。また、メールサポートでは、実際に造形したデータのやり取り、画像のやり取りを行えるため、使用者とメーカー窓口が【同じものを見て話ができる】ことも優位性のひとつです。


低価格の3Dプリンターを所有することによって、3Dプリンターによる試作を外部へ依頼していたコストよりも低コストに抑えられます。また、試作品を即時に確認することにより、スピーディーな開発が実現できます。


年間保守も不要、本体と材料費のみで長期運用が可能です。
概要
株式会社 JMC
高強度・耐熱性ナイロン材料を使った3Dプリンターによる試作品製作
短納期での試作でお困りではありませんか?
JMCでは、高耐熱・高強度ナイロン材料を使用する3Dプリンターを導入し、
『ナイロン造形』による試作品の製作を承っております。

ナイロン粉末を熱レーザーによって層状に焼き固め、
その層を積み重ねることによってモデルを造形します。
材料の特性とその工法から、造形品は耐熱性・高強度という特性があります。
高温下での試験にも耐え、ヒンジ形状の折り曲げや、
繰り返して組み付け・脱着をすることが可能です。

3DCADデータから複雑形状かつ高耐熱・高強度の試作品を製造出来るため、
自動車業界では評価用のテストパーツとしての実装や、デザイン確認のために使用されています。

ぜひ一度、下記連絡先へお問合せ下さい。
アビー株式会社
3Dプリンター 金型試作 木型試作 小物試作 プロトタイプ モックアップ 製造 販売
アビー株式会社は、筐体設計、基板設計、開発、製造、販売までを手掛ける総合メーカーです。先入観にとらわれない自由な発想と、業界の先駆者としてこれまで培ったノウハウを最大限駆使し、お客様のあらゆるニーズに対応できる体制を確保しています。その品質はもちろん、他社よりも価格面で優位性があり、多様な企業にご支持いただいております。


【製品画像】
構成部品のおよそ9割に日本製の部品を採用。工業用3Dプリンタに迫るクォリティを実現したプロフェッショナルエディション。製造業や建設業はもちろん、教育機関や学術研究、医療の現場やサービス業まで、多様な産業で幅広く使用されています。

国産3Dプリンターであるメリットは、日本語によるサポートが受けられること。電話やメールでのやり取りもスムースに行えます。また、メールサポートでは、実際に造形したデータのやり取り、画像のやり取りを行えるため、使用者とメーカー窓口が【同じものを見て話ができる】ことも優位性のひとつです。

低価格の3Dプリンターを所有することによって、3Dプリンターによる試作を外部へ依頼していたコストよりも低コストに抑えられます。また、試作品を即時に確認することにより、スピーディーな開発が実現できます。

年間保守も不要、本体と材料費のみで長期運用が可能です。
梅原モデル 株式会社
人材育成・新人教育・機械加工・CAD/CAM
会社の戦力になることはもちろん、挨拶や言葉使いなども指導し誰に見られてもはずかしくない人材を育成しています。
若いパワーと熟練の技でどんなご要望にもお応えします。

お問い合わせは、ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp

http://www.umehara-m.co.jp
概要
兼松エレクトロニクス株式会社

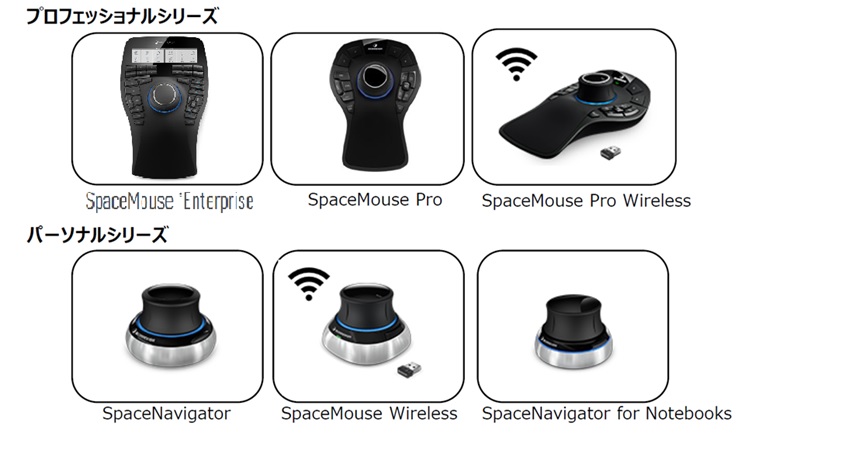

3Dコネクション製3Dマウス
3Dconnexion の SpaceMouse 製品シリーズは、最も一般的なCAD およびクリエイティブ アプリケーションで、快適かつ自然な方法でデジタルコンテンツを操作する手段を提供し、ソフトウェアの操作ではなく、作業そのものに集中できるようアシストいたします。
株式会社セイロジャパン
スキャンデータ加工大変ではないですか?
データを読込み、NCに標準装備されたCAD機能の編集だけで、ミクロン精度の加工を実現
株式会社セイロジャパン
精密加工 高低差30ミクロン Cimatron
加工も率はCADで差が出る シボ加工 入れ子編
ハイブリッドな型設計専用アプリケーションが、ミクロン精度の面加工を加速させます。
35以上の誠実なサポートで、あなたの”やりたい”を出来るに。。
株式会社グラント
デジタイズ測定機(3Dスキャナー)
デジタイズ計測機 ATOS Core

金型成形品の品質検証、解析、分析などでお困りの方
単なる測定だけではなく、3次元的計測 (カラーマップ)
金型成形品の3Dデーター化 (IGSデーターへのリバース)

計測したい製品を3Dデータにし、お客様へ提供いたします。
お気軽にご相談くださいませ。
HILLTOP株式会社(旧:山本精工株式会社)
3Dプリンター タイヤ ロボット部品 運搬用ロボット
搬送用ロボットのタイヤを自社の3Dプリンタで出力したものです。
作品なので、ゴム素材の材料を2種組み合わせてドット柄やボーダーなど
色々遊んでみました!

出力に使用した機械
Connex500
2種類の素材を同時に造形。
積層ピッチ:16μm


概要
原田車両設計 株式会社 広島支店
金属、樹脂に対応【焼結式粉末造形(3Dプリンター)】意匠、組付け、機能確認、最適化設計に。
■特徴
弊社の焼結式粉末造形機(3Dプリンター)は粉末状の樹脂や、金属をレーザーで
溶融し固めるため、FDM方式(安価な3Dプリンターに多い)に比べ、割れにくく
形状の自由度や精度が高い製品の製作が可能となっています。

樹脂は、割れにくい樹脂を使用しているため、
FDM方式ではすぐに割れてしまい検証困難な組付け確認や、
機能確認、最適化設計の検証などにご利用できます。
自動車内外装部品の意匠、組付け、機能確認などに多く利用されています。

金属は、鋳物などに比べると短納期で、形状の自由度も高いことから、
エギゾーストマニホールドやインテークマニホールドのような
砂型を必要とする鋳物の試作や、航空機の最適化設計により軽量化された
ブラケットなどに多く利用されています。

■金属造形機(EOS M290)
造形領域: 250×250×325mm
積層厚: 0.02~0.06mm (材料により異なります。)
材料:マルエージング鋼
    チタン合金
    ニッケル基超合金
    アルミニウム
    ステンレス鋼

■樹脂(PP)造形機(アスペクト RaFaEL2 550)
造形領域: 550×550×500mm
薄肉部:実績0.8mm
積層厚:0.08~0.20mm
材料:ポリプロピレン 他


■樹脂(ナイロン)造形機(EOS EOSINT P385 )
造形領域: 340×340×620mm
薄肉部:実績0.8mm
材料:PA ガラス入りPA 他
株式会社 岩本モデル製作所
光造形 小ロット マスターモデル 向け 複雑形状 一体で 【 造形 】
光造形とは、液状の光硬化性樹脂をレーザー光で一層ずつ硬化させ、三次元立体物を作成する技術です。切削加工で作成が困難なアンダーカット部などを容易かつ短期間で造形できます。また、注型のマスターモデルに使用でき、小ロットの試作を安く速く作成できます。

2016年11月に新たに造形機「ACCULAS BA-45S」を導入しました。

株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社 岩本モデル製作所
三次元測定機 , 画像測定機 などによる 測定 を 生産から検査まで自社一貫 QC 【品質管理】
三次元測定機、画像測定機、かみあい試験機(JGMA)、その他計測機器を駆使し、製品の検査を行います。検査結果は納品時に添付され、お客様に納得いただける製品を製作し続けております。内製されたあらゆる製品を、生産から検査、出荷まで一貫して行います。ISO9001の管理のもと、出荷前検査だけでなく、つくり込み段階から入念な品質管理を行っています。

株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社セイロジャパン
GO2cam CAM補助システムGO2operator 部品加工用CAD/CAM
GO2operator

■2交代、3交代で加工されているお客様へ有効なCAM支援ツールです。

 昼間にCAMプログラマーが作成したNCデータを
夜間に機械加工をするために使用する際

 ◎工具がなかったため急きょ工具を変更する必要が生じた。
 ◎加工した結果、取り残しができてしまい。取り代などを変更して追い込みたい。

  CAMプログラマーが昼間で帰宅してしまい簡単な変更ができず、
  翌朝、CAMプログラマーが出社するまで待っていることはありませんか?

 GO2operatorは、このような問題を簡単に解決できます。

■加工現場のオペレータが
 CAMのオペレータが不在でも以下の項目を変更することができます。

 ◎工具の変更
 ◎取り代の変更 (CAMオペレータが設定した加工パラメータの変更)

■現場で変更した情報を再利用

 CAMオペレータは現場で変更された内容を履歴付きで確認することが
 できます。

 さらに、変更した内容を取り込むことも、オリジナルの内容を継続して
 利用することも選択できます。

■加工指示書として活用

 現場で、モデルと加工パスの動きを確認することができるため
 加工指示書として活用することができます。
株式会社セイロジャパン
GO2cam 3次元輪郭加工 部品加工用CAD/CAM
GO2cam 3次元輪郭加工パス

■3次元モデルの稜線に対して輪郭加工パスを作成できます。

  輪郭加工のパスを作成する際、高さが異なる設定(Profile)をするだけで
  稜線上を通る加工パスが作成されます。

  ボールエンドミルを使用してバリ取り加工のパスを簡単に作成することができます。

■特徴
  ボールエンドミルが当たる領域が一定になるように、GO2camが深さの値を
  調節して加工パスを作成するため、きれいに仕上がります。

  円筒状にある穴の淵のバリを綺麗に取ることができます。
株式会社 岩本モデル製作所
光造形品 難形状 サンプル 材質 : SCR-735 ( ABSライク ) 【 螺旋 】
光造形で作成した2つの螺旋軸の可動サンプルです

ワークサイズ 30x30x100 (mm) 材質 : SCR-735 ( ABSライク )

部品点数は2点あります。上の部品が円筒で、下の部品が軸になっています。それぞれ2本あり、らせん状になっています。ねじれていますので、円筒の部品も軸の部品もアンダーカット形状です。したがって、切削での一体加工は不可能なのですが、光造形ではこのような難形状でも問題なくカタチにできます。

株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
株式会社セイロジャパン
GO2cam 穴自動加工 色認識の事例 部品加工用CAD/CAM
GO2cam 穴自動加工 色認識の事例

■概要

 ソリッドデータを取り込んだが、形状だけのデータであるため
 どの穴にどのような加工パターンの穴を定義したらよいかわからない。

■課題解決

 お取引先、社内設計部署間で
 穴種類ごとに色を付けることが可能になった場合

 GO2camで、穴の色で加工パターンを区別し認識することができます。

■ソリッドの穴の色を活用

 タップ、リーマなどの色が設定されたソリッドモデルに対して

 穴の色を識別して、適合する穴加工パターンの絞り込みがされ、

 穴形状に穴加工パターンを簡単に割り付けることができます。

■特徴

 色でグループ分けされた穴を確認しながら
 最適な穴加工パターンを割り付けることができます。

 穴のパターン登録はお客様で実施できます。




株式会社 岩本モデル製作所
光造形 PPライク ハンドグリップ TSR-821 SCR-737 【 高靱性 】
PPライク(TSR-821 , SCR-737)のハンドグリップ光造形サンプル品です。

ワークサイズ 90x140x15 (mm)

靱性の高い光造形樹脂を使用しておりますので、グリップを握っても割れません。また、元の形状にすぐ戻ります。勘合用のモデルに適しており、繰り返しの組み付け作業が必要な試作品に向いています。注型のマスターにも利用可能です。タップ加工や塗装もできます。

株式会社岩本モデル製作所
E-mail : info@i-model.jp URL http://i-model.jp
〒572-0846 大阪府寝屋川市高宮栄町30番10号
TEL. 072(823)8997(代) FAX. 072(825)1421
梅原モデル 株式会社
ミツトヨ クランピングツール 三次元測定機 品質管理
ミツトヨ クランピングツール 三次元測定機

三次元測定機用ミツトヨ クランピングツールを導入しました。

このクランピングツールは各エレメントをブロックのように組み合わせることで、

さまざまなワークを効率的に固定することができ、

これまで難しかった、自在形状の測定を実現します。

これにより測定精度を向上させ、より高度な測定を可能にします。

また、弊社の三次元測定室では24時間20°±1°の環境で

測定を行い万全の精度保障を行っております。

お問い合わせは、ものづくり総合支援企業の梅原モデル㈱ 営業部まで。

TEL 0276-37-5700
FAX 0276-37-5702
MAIL sales@umehara-m.co.jp
株式会社オーケーエス
開発期間短縮、開発製造コスト低減
通常は型から製作する製品を3Dデータから高速かつ高精細のモデルがすぐに手に取り確認することが可能です。開発期間の短縮、コスト低減に大きな力を発揮します。造形モデルの大きさは298X185X203となります。
株式会社セイロジャパン
GO2CAM 複合旋盤加工CAM  サブスピンドルミーリング加工 部品加工用CAD/CAM
■GO2CAM 複合旋盤加工CAM  サブスピンドルミーリング加工

 外径旋削加工の代わりに C軸を回転させながら
 B軸でミーリング加工をした事例です。
HILLTOP株式会社(旧:山本精工株式会社)
【下顎・歯のモデル】 3Dモデル 難形状加工高速対応 楽器パーツ 医療 i-phone/i-padケース
● サイズ
150×150×180

● 技術的なポイント
あらゆる角度からの精密な加工。大容量データを扱うことが可能です!

精密部品だけでなく、このような3D形状のものが実現可能です。
I-phone/i-padケース、映画の小道具、楽器パーツ等の製作も手掛けております

● 納期
5日程~

機械加工による部品製作だけではなく、美術品としてのオブジェ、ギターパーツ、映画の小道具なども製作!

HILLTOP株式会社
TEL:0774-41-2933 (代表)
hilltop@hilltop21.co.jp

<取扱材質>
A2017,
A1050,
A5083,
A6063,
A2024,
A7075
A5052,
A5056,
A6061,
アルハード,
SUS303,
SUS304 HOT,
SUS304 COLD,
その他多数
